Лампочки и лампы Киа Спортейдж 3

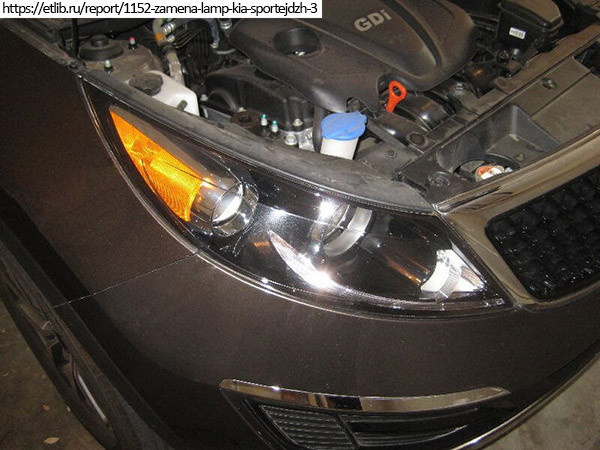

Замена ламп в передней блок фаре

Особенностью Kia Sportage третьего поколения является возможность замены лампочек без предварительного снятия фары, что значительно упрощает процесс. Единственный момент — заменить стоп-сигналы и другие блоки заднего фонаря можно только после того, как вы демонтировали фонарь. В остальном трудностей возникнуть не должно.

Меняем лампы ближнего и дальнего света Kia Sportage 3

Замена ближнего света на кроссовере Киа Спортейдж 3 осуществляется следующим образом. Крышка фонаря снимается, для этого ее поворачивают влево до упора. Открывается доступ к разъему, который снимается потянув на себя. Лампа держится на пружинном зажиме, который необходимо ослабить.

Снимаем кожух фары, снимаем электрический разъем, освобождаем пружину, которая крепит лампу и меняем ее. (ссылка на источник изображения)

Направление света будет зависеть от правильности установки нового расходника, поэтому важно правильно вставить лампочку. Таким же образом обновляется дальний свет. Блоки, отвечающие за яркость лампочек, имеют маркировку CAN. Дело в том, что предохранителя, защищающего цепь, нет, а предусмотрена микросхема, отключающая осветительные приборы при их замыкании. Также можно поставить ксенон на кроссовер.

Габаритные огни

Передние ворота автомобиля Киа Спортейдж 3 установлены под кузовом, сзади которого крепится лампа дальнего света. Чтобы заменить габаритный фонарь, извлеките патрон из гнезда. Вы можете облегчить снятие кассеты, если сначала отсоедините разъем дальнего света. У лампы нет цоколя, вместо него можно установить светодиод.

Потяните коричневые провода, чтобы получить лампочку

Поворотники

Замена поворотников на Киа Спортейдж 3 осуществляется следующим образом:

1. Капот автомобиля открывается и запирается.

2. Капот автомобиля открыт и заперт

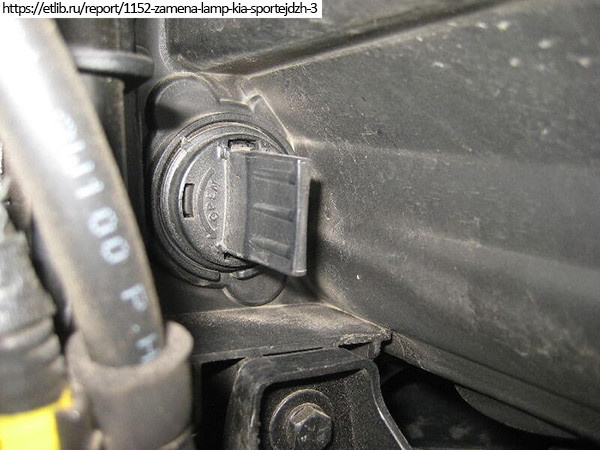

3. Картридж вынимается из фары (вращать против часовой стрелки).

4. Снимите разъем фары с блока, повернув его против часовой стрелки.

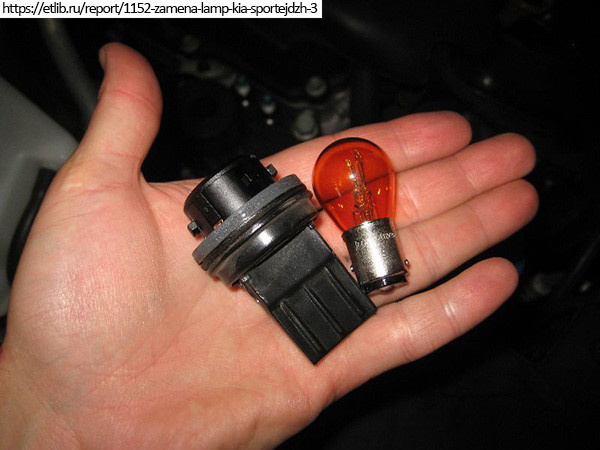

5. Лампочка тоже крутится и гаснет. Ставится новый на место.

6. Включите лампочку и вытащите ее. Ставим новый на место.
7. Кассета возвращается на место.

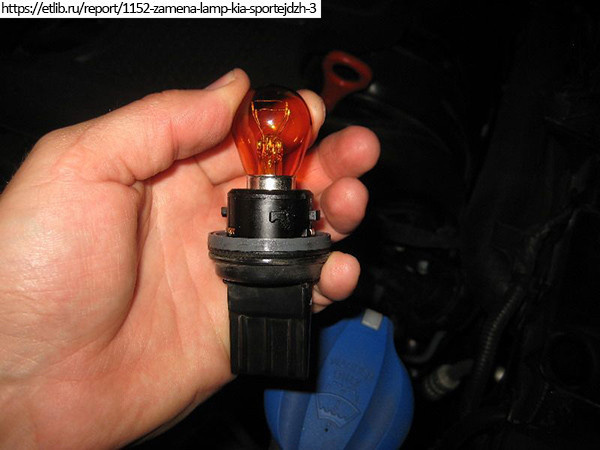

8. Вставляем новую и поворачиваем кассету по часовой стрелке

Меняем лампы Kia Sportage 3

Световые блоки должны исправно работать, а в случае перегорания лампы Киа Спортейдж 3 подлежат замене. Если вы регулярно пользуетесь корейским автомобилем, необходимо возить с собой дополнительные элементы освещения. В особенности это относится к лампам, отвечающим за ближний и дальний свет, сигналы поворота и стоп-сигналы. Установить новые расходники несложно, главное соблюдать правила установки, указанные производителем.

Инструкция по замене ламп заднего хода

Для замены ламп нам понадобится либо крестовая отвертка, либо крестовой ключ. Лучше, конечно, другой.

открываем багажник и видим два самореза крепления заднего фонаря. Они должны быть разблокированы.

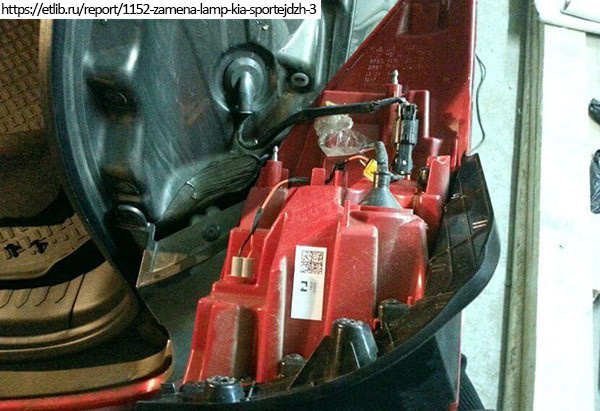

Сворачиваем и осторожно тянем на себя и снимаем фонарь с гусениц. Если вы заменяете лампы в первый раз и лампа не снималась ранее, могут возникнуть небольшие проблемы при ее разборке.

Вытащив лампу на пол-оборота, откручиваем и вынимаем серый патрон с фонарем заднего хода. Снимаем старую лампу и производим замену.

Если ставим светодиодные лампы, проверяем полярность. То есть установили лампы, включили заднюю передачу, проверили, не работает ли, перевернули лампу в патроне вверх ногами.

Ну а теперь осталось собрать в обратном порядке и дождаться вечера, когда можно будет поверить в качество света задних фонарей.

Если поставить качественные светодиодные лампы с хорошими диодами, свет значительно улучшится — проверено.

Засвет фонарей двери багажника Kia Sportage 3

Соглашусь с мнением большинства владельцев Спортейдж 3 поколения — несправедливо, что не задействованы габариты задних фонарей пятой двери, даже если провода подключены. Решил починить это дело, но без существенных финансовых вложений! Так как можно просто купить готовые тюнинговые фонари за 15 тысяч и просто их поменять. Но мы не ищем легких путей)) да и не хотелось тратить столько денег, тем более что проданные варианты не полностью устраивали и по качеству уступали оригинальным задним фонарям.

Просмотрев в интернете множество вариантов включения задних фонарей на Киа Спортейдж 3, я сделал свой вариант. Не судите строго, на мой взгляд получилось неплохо. Выкладываю полную инструкцию как я все делал, какие запчасти покупал и в конце статьи видео для читателей моего сайта, чтобы более подробно раскрыть подробности процесса светодиодного освещения.

Разборка фонаря двери багажника

На мой взгляд, самый простой способ разобрать фары — это спаять их паяльником со специальной насадкой — ножом! Купил паяльник на али http://ali.pub/1h6wef, не дорого и так как оказался хорошим паяльником, пользуюсь им очень часто. У кого проблемы с пайкой — можете купить паяльный флюс http://ali.pub/1q4opx, с которым паять сможет любой желающий на профессиональном уровне!

Перед пайкой можно открутить 4 винта на лампе и снять с торца черную пластиковую полоску.

Шов лучше сделать сбоку на 5 мм, тогда будет проще отделить отражатель от лампы!

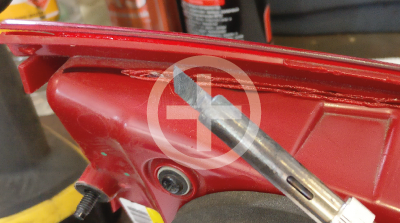

Для отсоединения фонарей нужен дешевый паяльник с алиэкспресс + насадки — как на картинке, ссылка выше!

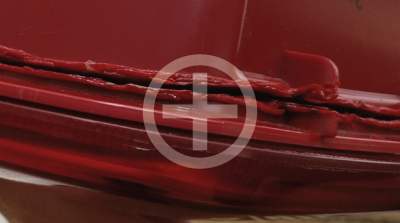

Результат разрезания фонаря. Благодаря ножевой насадке шов получился тонким.

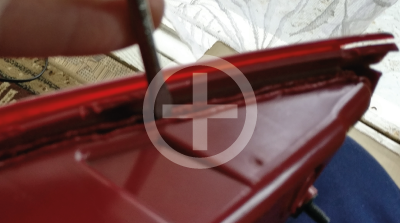

В получившийся шов вставил плоскую отвертку и развел две половинки фонаря.

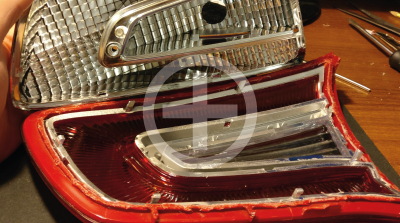

Вот что получилось после распайки и анализа двух половинок.

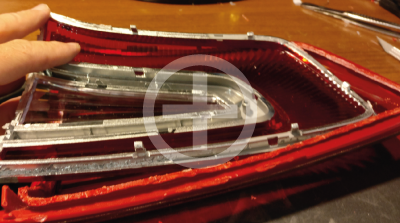

Отражатель разделяю, для этого надо отжать замки на корпусе, 6 шт.

Разобрал внутреннюю часть внешней части фонаря, для более удобного доступа к стеклу для крепления диффузионной пленки.

Наклейка плёнки и Led диодов

чтобы свет габаритов был равномерным без темных зон и ярких засветов, необходимо на стекло наклеить рассеивающую (матовую) пленку. Для этого я использовал белую самоклеящуюся пленку ORACAL 8500. Ее можно купить в магазинах, занимающихся наружной рекламой.

Сделала шаблон по размеру стакана и приклеила его к внутренней части стакана. Диффузионная пленка Oracal 8500

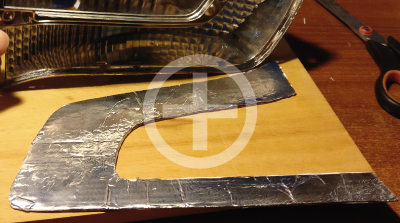

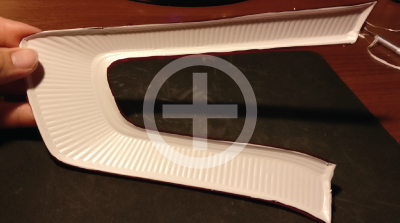

Стержень для рефлектора сделал из плотного картона, обклеил пищевой пленкой.

Благодаря этой планке светодиоды будут находиться на одинаковом расстоянии от стекла и свечение будет более равномерным.

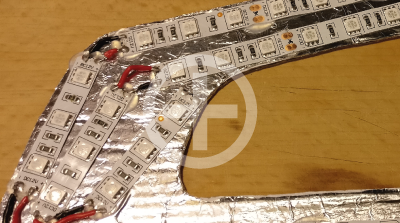

Купил самую дешевую светодиодную ленту, не влагостойкая, красного свечения. Включил запас 3 метра, осталась почти половина. Ссылка на продавца здесь: http://ali.pub/1q4prn

Саму ленту я приклеил к планке, в местах открытых контактов, горячим клеем, который купил на Али по очень хорошей цене: http://ali.pub/1q4pwi. Клей очень пригодился в быту! Всем рекомендую к покупке.

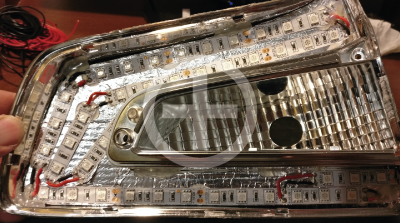

Как мог, я равномерно распределил диоды по стержню, чтобы свет распространялся равномерно. Диодная полоса разрезана всего тремя диодами, и это ограничивает размещение.

Прихватил все горячим клеем для надежности.

Лампы ПТФ

замена лампочки ПТФ в кроссовере Киа Спортейдж подразумевает поддомкрачивание автомобиля. Доступ к противотуманным фарам перекрывает пластиковая защита арки, поэтому необходимо снять четыре фиксатора. Разъем снимается с прикрепленной клипсой, а лампу нужно сдвинуть влево и снять. Фонарь имеет специальное вращающееся световое устройство, которое меняется таким же образом.

Снимите разъем питания противотуманных фар, нажав на него по бокам, переверните, снимите Вставьте новый и поверните по часовой стрелке. (ссылка на источник изображения)

В Киа Спортейдж 3 поворотники загораются вместе с ближним светом и поворотниками, а скорость автомобиля не должна превышать 40 км/ч.

Замена лампы стоп-сигнала на Киа Спортейдж 3

Открутите два винта, удерживающие задний фонарь. Затем с силой потяните маяк на себя, назад. Отключить маяк может быть довольно сложно. Никогда не пытайтесь помочь плоской отверткой или чем-либо еще, легко поцарапать саму лампу или крышку. Сама розетка снимается поворотом против часовой стрелки. Лампа здесь имеет двойной провод — габаритный и стоп-сигнал.

Замена лампы передней противотуманной фары

Для замены ламп переднего п/т нужен подъемник. Придется открутить 4 клипсы и немного придвинуть пластиковую защиту к арке. Снимите разъем, нажав на защелки с обеих сторон. Затем поверните лампу против часовой стрелки, затем на себя. В этом же фонаре есть вращающаяся лампа. Она тоже h27, меняется так же. Контрольная лампа на Kia sportage 3 загорается только с ближним светом и указателем поворота на скорости до 40 км/ч.

Какие лампы применяются в Kia Sportage 4?

Дебют Киа Спортейдж 4 состоялся на отечественном авторынке весной 2016 года. Автомобиль претерпел множество внешних изменений, в том числе и оптику. При замене фар Киа Спортейдж 4 важно соблюдать осторожность и помнить о мерах безопасности во избежание случайного поражения электрическим током.

Правила замены автомобильных ламп

Для замены освещения в Киа Спортейдж 4 необходимо обратиться в сервисный центр или воспользоваться специальной инструкцией. Вот несколько полезных советов.

На что обратить внимание при установке ксенонового освещения:

• осмотрите составляющие комплекта, чтобы убедиться в отсутствии дефектов;
• в соединении с контактами — изоляция должна быть сплошной, без окисления;
• перед установкой рекомендуется протереть лампу спиртом для обезжиривания.
• с лампами Киа Спортейдж 4 поколения нужно обращаться очень осторожно и стараться не прикасаться к ним голыми руками;
• устанавливать только сухими и чистыми руками, иначе можно получить удар током;
• работу необходимо проводить исключительно в тонированных очках, чтобы не травмировать глаза.

На что обратить внимание при установке галогеновых фар в Киа Спортейдж 4:

• Для работы следует взять перчатки или салфетку. Материал может быть любым. Самое главное, что он не оставляет волокон;
• При соприкосновении стекла и голой кожи протрите поверхность мягкой тканью, смоченной в спирте;
• При работе с ними необходимо соблюдать осторожность, иначе такие лампочки прослужат очень недолго.
• Следует помнить, что галогенные лампы слишком чувствительны к загрязнениям. Температура лампочки может просто сжечь грязь на стекле. Но взамен оставшиеся следы будут снижать световой эффект, а в дальнейшем это может привести только к растрескиванию поверхности.

Замена ламп в передней блок-фаре Sportage 4

Если есть необходимость поменять лампу и подобные детали прямо здесь и сейчас, припаркуйте свой Киа Спортейдж 4 в подходящем месте, поставьте его на стояночный тормоз, заглушите двигатель и отсоедините минусовую клемму аккумулятора.

В процессе замены перегоревших лампочек нужно быть предельно внимательным во всем! В противном случае существует риск срабатывания предохранителя. Или, что еще хуже, провода будут повреждены. И тогда вам обязательно нужно ехать на заправку.

Смена источников дальнего/ближнего света

Данное руководство позволяет своими руками поменять лампочки на Киа Спортейдж 4 поколения.

Откручиваем кожух фары, против часовой стрелки и на себя. Сама лампочка тоже снимается после поворота против часовой стрелки. Затем отсоедините разъем. (ссылка на источник изображения)

Необходимый:

1. откройте капот.
2. Снимите крышку фары, повернув ее против часовой стрелки.
3. Затем отделите разъем держателя лампы. Картридж необходимо повернуть против часовой стрелки, пока его выступы не совпадут с углублениями на блоке света.
4. Теперь нужно поставить патрон на основной свет.
5. Затем совместите уже упомянутые выступы с углублениями, приложите некоторое усилие, нажав на картридж, и прокрутите по часовой стрелке.
6. Установите крышку на место, также повернув ее в противоположном направлении.

Габариты

Благодаря этому руководству вы без труда сможете самостоятельно заменить габаритные огни на Sportage поколения 4:

1. откройте капот.
2. Снимите держатель лампы. Поворачивать его необходимо против часовой стрелки, пока выступы не совпадут с пазами в корпусе фары.
3. Снимите лампочку. Слегка нажмите и поверните против часовой стрелки, пока застежки не совпадут с выемками на патроне.
4. Вставьте новую лампочку и поверните до фиксации.
5. Замените картридж и совместите защелки с пазами. Нажмите на него и поверните в противоположном направлении.

Указатель поворота

Теперь о замене поворотников на Киа Спортейдж 4:

1. откройте капот.
2. Извлеките картридж, повернув его против часовой стрелки, пока защелки на нем не совпадут с пазами.
3. Снимите лампу, также переверните все.
4. Вставьте замену и вращайте до тех пор, пока она не будет надежно закреплена.
5. Верните кассету и поверните по часовой стрелке.

Передняя ПТФ

Передние ПТФ Киа Спортейдж 4

Примечательно, что это освещение в модели Sportage поколения 4 можно заменить только при помощи смотровой ямы или подъемника.

Т.к необходимо открутить защелку нижней части подкрылка, аккуратно плоской отверткой снимаем заглушки с пластика.

Снимаем 4 хомута (желтые) и саморез (красный) с крестовой отверткой, которые соединяют бампер и защиту колесной арки.

Поработав с разъемом, осторожно поверните и снимите лампочку.

Меняем лампочки стоп-сигнала и габарита

Данная инструкция для Киа-Спортейдж 4 поколения будет немного отличаться от предыдущих:

1. откройте крышку багажника.
2. откройте сервисную крышку.

Подсветка номера

Подсветка номерного знака Киа Спортейдж 4

Как поменять задний фонарь номерного знака Киа Спортейдж 4 поколения:

1. С помощью плоской отвертки снимите рассеиватель с корпуса лампы.

Боковой указатель поворота

Боковые указатели поворота Киа Спортейдж 4

замена этого освещения в Киа Спортейдж 4 производится следующим образом:

1. Выньте автоматический рассеиватель из корпуса, а затем снимите лампу в сборе.
2. Снимите электрический разъем.
3. Отделить патрубок от диффузора вращением против часовой стрелки.
4. Снимите лампочку и замените ее.
5. Совместите розетку с диффузором, снова подключите электрическую розетку.
6. Возврат частей.

Смена лампочек в заднем фонаре

Последовательность действий при замене задних фонарей на Киа Спортейдж:

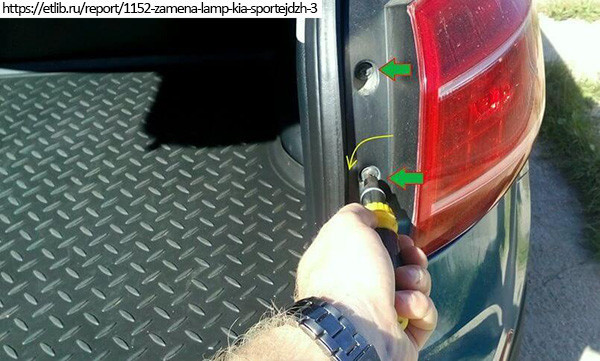

1. Фонарь держится на двух саморезах, которые необходимо открутить.

2. Открутите два винта, удерживающие лампу.
3. Фара тянется на себя и назад, при этом отверткой поддевать не надо (есть риск повредить фару и краску кузова).

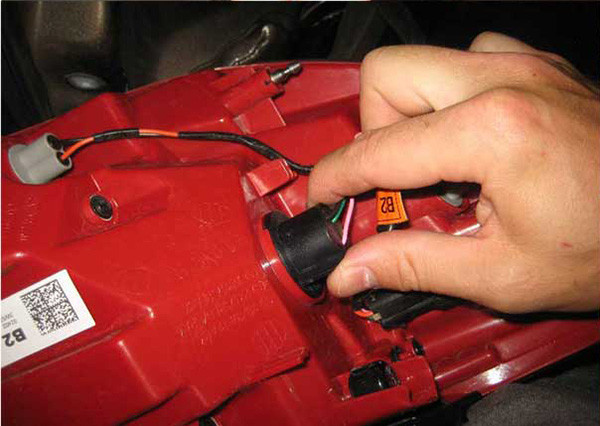

4. Расходник поворачивается влево и уходит. Установлена ​​новая лампа.


Kia Sportage третьего поколения имеет двухпроводной световой элемент, один из которых является стоп-сигналом, а другой — ближним светом.

Лампы на крышке багажника

Блок расположен на двери багажника Киа Спортейдж 3. Поменять лампочку не сложно, нужно только поддеть крышку с блока, отсоединить разъем и вынуть патрон. Сборка в обратном порядке.

Для доступа к световому элементу группы фар, расположенному на двери багажника, достаточно снять защитный кожух и отсоединить разъем, извлечь патрон с лампочкой. (ссылка на источник изображения)

Какую лампу выбрать в ближний свет

На рынке большое количество предложений от разных производителей ламп H7. Это обычные светодиодные и галогенные лампы с повышенным световым потоком и просто более мощные 100-ваттные лампы.

Светодиодные лампы H7

Светодиодные лампы H7

Светодиод, конечно, если Китай не дешевый, будет светить ярче остальных. Но когда вы это сделаете, вы, вероятно, ослепите встречных водителей. К тому же свет от таких ламп будет менее равномерным, с пятнами. Это связано с конструктивными особенностями светильника, а именно размещением светодиодов.

Лампы с увеличенной светоотдачей

Все основные производители ламп имеют серии с повышенной яркостью, при этом мощность лампы остается на уровне 55 Вт. Osram Night Braker Plus, Philips Vision plus и аналогичные. Надписи на этикетках обещают увеличение светового потока на 30-50% по сравнению со стандартом. Свет от таких ламп обычно имеет более холодный оттенок, близкий к белому, но до ксенона им далеко даже при температуре 4300К.

Я устанавливал эти более яркие лампочки на несколько автомобилей. Общее впечатление, правда, немного прохладнее и ярче, но не настолько, как обещает упаковка. Главный их недостаток – недолговечность. Они перегорают каждые 1 – 3 месяца, что вместе с их высокой ценой делает покупку таких ламп пустой тратой денег.

поменять лампочки на Киа Спортейдж 3 совсем не сложно; замену можно произвести быстро своими руками. Замена передних ламп не требует никаких инструментов ни на одной из фар. Нам просто нужны новые лампочки, это те, что использовались в Sportage 2014 года:

ближний свет – лампа Н11В (или Н7);

дальний свет — лампа Н7;

указатель поворота — лампа PY21W (или 2357А);

габариты — лампа W5W (или 2825 и подходящие светодиоды);

ПТФ — штатная лампа Н8 мощностью 35Вт, но лучше заменить на Н27 (они будут мощнее).

Правила замены автомобильных ламп

При замене светотехники кроссовера Киа Спортейдж 3 необходимо соблюдать определенные правила. Если речь идет об установке ксенона, то нужно сделать следующее:

1. внимательно осмотрите купленные элементы освещения;
2. связаться с продавцом, если обнаружен брак;
3. перед установкой вытереть руки насухо (обезжирить их, если есть следы масла);
4. носить защитные очки, чтобы не повредить глаза;
5. при монтаже проверяйте контакты и провода (на них не должно быть следов окисления, повреждений изоляции);
6. не трогайте лампочку во время установки, а при прикосновении обезжиривайте ее спиртом.

Когда дело доходит до установки галогенных ламп, вам понадобятся:

1. наденьте перчатки (резиновые) или воспользуйтесь безворсовой тканью (подойдет, например, микрофибра);
2. протирайте стекло светового блока микрофиброй при прикосновении к нему (для удаления следов жира ткань смачивается спиртом);
3. монтажные работы следует проводить аккуратно, и стараться не повредить элемент освещения (незначительно поврежденная галогенка быстро выйдет из строя).

Как поменять габариты на Kia RIO?

Когда вы знаете, как поменять фары на Киа РИО, вы можете пропустить услугу и чувствовать себя в безопасности в любой дорожной ситуации.

сигнал на Kia RIO 4

Сигналы вставил сам, убрал обычный сигнал, ввел низким тоном «привет», вкрутил второй гудок с самым высоким тоном в отверстие усилителя бампера, но радиатор пришлось отвернуть в сторону.

Как Легко Снять Задний фонарь Киа Рио / Замена Лампы стопоря

Так что друзья, будьте осторожны при смене сигнала.

Перед извлечением рекомендую сразу выключить чип, потому что потом держать его будет неудобно — места мало, поэтому приходится надавливать на язычок и вынимать чип.

Теперь перейдем к созданию инвентаря для новых труб. Было решено оставить родные крепления, на них все будет держаться и без необходимости сверлить кузов.

Kia RIO 2015 двойной сигнал за 15 минут

Вернулся на рынок, купил дополнительные кабели, корпус предохранителя и т.д. Позвонил своему товарищу по команде Андрею ТВ, который любезно согласился помочь с установкой сигнала бесплатно, он тоже приезжал к нам в гости по этому поводу. Бампер решил не снимать, так как пятая точка чувствовала, что крепления уже не держат и их надо менять, а их не было в наличии.

Kia Rio замена лампочки в заднем стопе/габаритах

Открутил решетку радиатора, получил доступ к «чемодану». Попросил установить через реле и вытащить провода отдельно от «пред», хотя походу можно было поставить вместо обычного.

Светодиодные лампы для Kia Sportage (2010+)

В магазине Netuning представлен большой выбор светодиодных ламп для Kia Sportage после 2010 года выпуска. Мы продаем более пятидесяти моделей лампочек со светодиодами, предназначенных для установки в:

• основные и противотуманные фары;
• вспомогательные оптические элементы – указатели поворотов, стоп-сигналы и габаритные огни и так далее;
• освещение салона, знаков и багажника.

Параметры светодиодных автоламп для Kia Sportage

По габаритам и типу используемого цоколя лампы предназначены для установки в фары автомобиля Киа Спортейдж. В зависимости от назначения и модели лампочки формируется световой поток в диапазоне 100-2400 Лм, который создается светодиодами повышенной яркости (до 60 штук в некоторых моделях) с потребляемой мощностью не более 55 Вт.

Многие лампы оснащены внешними небольшими драйверами, внутренними регуляторами и гибкими радиаторами для обеспечения нормального отвода тепла. На продукцию предоставляется заводская гарантия 1-2 года. В лампочках используются светодиоды производства LG, Philips, CREE и Samsung.

Особенности заказа

Заказать светодиодные блоки для установки в фары автомобиля Киа Спортейдж можно прямо через сайт и позвонив по телефону, указанному выше. Вы также можете купить лампочки в наших магазинах.

На сайте также представлены лампы для ДХО, ближнего света, ПТФ и салона автомобиля. Заказать товар можно на сайте или позвонив по указанному выше телефону.

Замена лампы габаритного огня, Спортейдж 3

Передний габаритный фонарь расположен под той же крышкой, что и фара дальнего света. Для его замены необходимо сильно потянуть «патрон» лампы на себя. Удобнее это сделать, сняв разъем с лампочки дальнего света. Вы должны тянуть сразу за оба провода, не волнуйтесь, они не ослабнут. Светильник устанавливается без цоколя. Возможна замена на светодиод.

Чтобы извлечь габаритный фонарь, потяните за коричневые провода

Замена ламп в салоне Спортейдж 3

В салоне корейского кроссовера Kia Sportage третьего поколения есть потолочный фонарь, отвечающий за индивидуальное освещение. Таким же образом заменяются все источники света в салоне. Алгоритм действий следующий:

1. Крышка приподнимается плоской отверткой и снимается с молдинга пола в молдинге крыши.

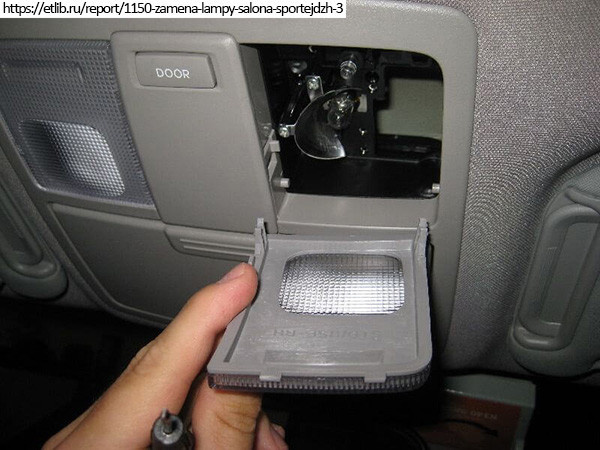

   Подденьте прозрачную крышку плоской отверткой. Снимите крышку.
2. Расходник, отвечающий за свет в салоне, установлен между двумя опорами. В случае пожара его необходимо снять и заменить.

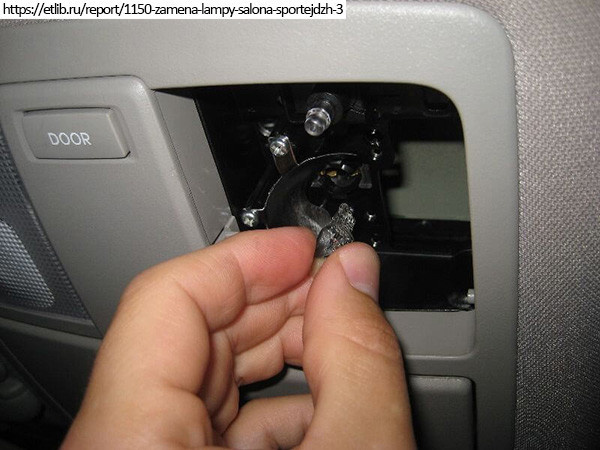

   Старый удаляется, а новый ставится.
3. После сборки панель возвращается на место.

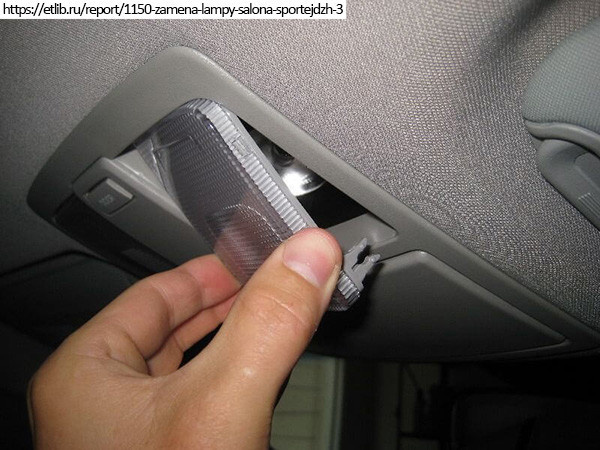

   Устанавливаем крышку на место.
