Лампы (лампочки) Киа Сид JD (второго поколения): замена ближнего света, ДХО, Ceed 2

Лампочки применяемые на Киа Сид JD (2012-2018)

Для каждого светового элемента модели Киа Сид применяются свои вариации. Выбор светодиодных ламп Kia 2013 года аналогичен ассортименту ламп Kia Ceed 2015 года.

Подробности в таблице.

1 — вариантвариант 23 — вариант

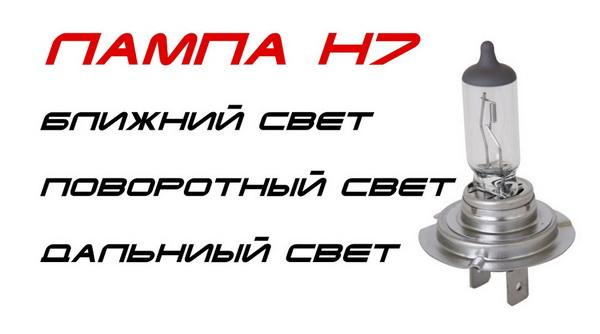

Ближний свет:	H7 — галоген	D1S — ксенон
Фары дальнего света:	H7
Поворотный свет:	H7
Передние указатели поворота:	PY21W
Передние размеры:	W5W — галогенный, без дневных ходовых огней	W21 / 5W — галоген, с дневными ходовыми огнями	Комплект светодиодов — с ксеноновым основным светом
Передние указатели поворота:	PY21W
LDR:	P21 / 5W — галоген	Комплект светодиодов — ксенон
Фары заднего хода:	W16W — нить накала	Комплект светодиодов — светодиод
Стоп-сигналы и габаритные огни:	P21 / 5W — лампа накаливания	Комплект светодиодов — светодиод
Указатели поворота сзади:	PY21W — нить накала	Комплект светодиодов — светодиод
Подсветка по номеру:	W5W
Дополнительный стоп-сигнал:	Светодиодный комплект
«Туман»:	H8 — до 3 марта 2015 г	HB4 — с 2015/03 г.
Задний противотуманный фонарь:	P21W

Замена лампы противотуманного фонаря переднего

Лампа передней противотуманки на киа сид меняется на подъёмнике. В противотуманном фонаре используется лампа H8.

1. Подняв автомобиль, вытащить две клипсы крепления защиты арки.
2. Снять разъём противотуманной лампы, нажав на фиксатор и потянув его.
3. Повернуть лампу против часовой стрелки и вытащить на себя.

Лампа светодиодная в переднюю противотуманку с алиэкспресс, при заказе выбирать номер H27

Замена ламп Kia Ceed JD

Прежде чем углубляться в замену этого элемента Kia Ceed JD, стоит ознакомиться с дизайном.

В этих автомобилях используются блокирующие фары, сочетающие ближний и дальний свет, а также поворотники. Помимо прочего, фары Киа Сид второго поколения могут сочетать габариты, поворотники, дневные ходовые огни со светодиодными лампами. Кроме того, автомобиль может быть оборудован дневными ходовыми огнями с лампами накаливания.

Меняем источники ближнего и дальнего света

Перед тем как начать, нужно отделить жгут от «минуса» аккумулятора.

Чтобы правильно поменять фары ближнего света в Киа Сид JD 2013, необходимо выполнить следующие действия:

1. Снимите колпачок, поверните шпиндель, пока его выступы не совместятся с пазами на металлическом фланце.
2. Патрон вытащить вместе с лампочкой, а затем тоже вытащить.
3. Приведем в порядок (часто это D1S) и починим.

Заменить дальний свет H7 вот так:

1. Снимаем крышку.
2. Отделите блок от светового элемента.
3. Выньте язычок защелки из паза, отогните саму защелку.
4. Снимите лампочку, замените ее на полезную, затем зафиксируйте защелкой.

Аналогичным образом заменяются поворотные фары в Kia Ceed 2.

Смена ламп габаритов и указателей поворота в передней блок фаре

Обычно по размеру выбирают W5W (без ДХО) или W21 / 5W (с ДХО). Это для галогенных фар. Оснащен ксеноновым светом, передним габаритным светом LED.

Порядок замены габаритов следующий:

1. Снимаем колпачок, вынимаем картридж.
2. Выньте лампочку из патрона, замените ее новой и замените патрон.
3. Для замены переднего указателя поворота PY21W необходимо:
4. Поверните патрон, пока его выступы не совместятся с пазами в корпусе фары. А потом вытащи.
5. Вытяните осветитель, надавив на него и повернув против часовой стрелки.
6. Установите рабочий свет, верните картридж на место, выполняя все действия в обратном порядке.

Процесс аналогичен для Kia Sid 2015 года и Kia Ceed 2016 года.

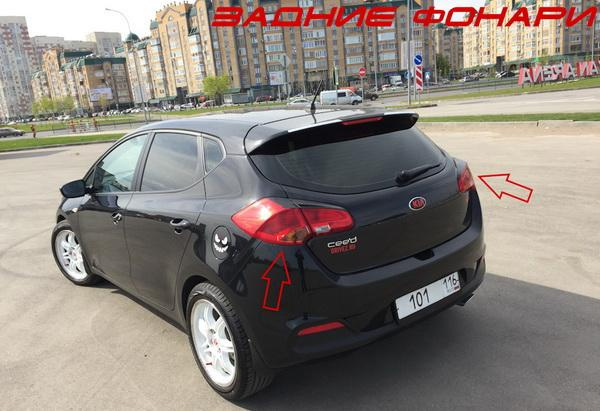

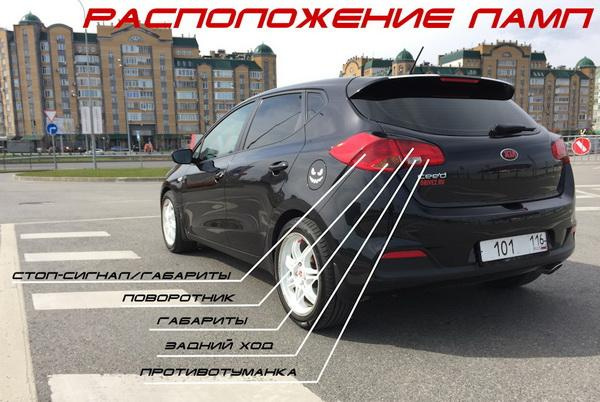

Замена лампочек Kia Ceed JD в задней блок фаре

1. Для замены стоп-сигнала, инструмента или заднего указателя поворота необходимо:
2. Снимаем внешнюю часть заднего фонаря.
3. Проверните нужный картридж, выньте его из корпуса наружной секции.
4. Удалите неисправный световой элемент (обычно P21 / 5W), нажав на него, повернув против часовой стрелки.
5. Установите новую лампу в обратном порядке.

Точно так же меняется и задний поворотник (PY21W, если бы не светодиодная оптика.

Чтобы заменить элементы освещения во внутренней части заднего фонаря, нужно открыть багажник, поддеть край небольшого люка в обшивке двери, а затем снять его. И замените его, как описано выше.

Также заменены задние противотуманные фары. То же самое и с Kia Ceed 2015 и Kia Sid 2017.

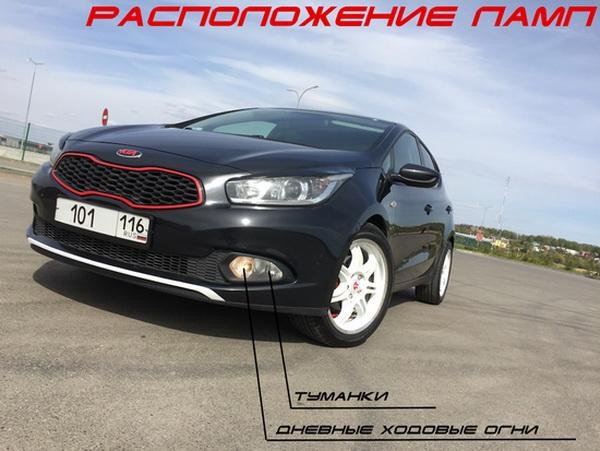

Меняем источник света в передних ПТФ и дневных ходовых огнях

Для замены Киа Сид второго поколения понадобятся:

1. Снять облицовку арки переднего колеса.
2. Сжать фиксаторы, отделить колодку жгута от «противотуманки».
3. Поверните лампочку против часовой стрелки, снимите ее. Ставим новый в обратном порядке.

H8 или HB4 — устанавливались до 03.2015 или после соответственно.

1. Снять облицовку арки переднего колеса.
2. Сжать зажимы, отделить блок ремня от держателя ходового огня.
3. Поверните против часовой стрелки, выньте картридж из корпуса.
4. Удалите неисправную лампочку, нажав на нее и повернув против часовой стрелки.
5. Замените новый P21 / 5W в обратном порядке.

Процесс аналогичен для Kia Ceed JD 2017 года.

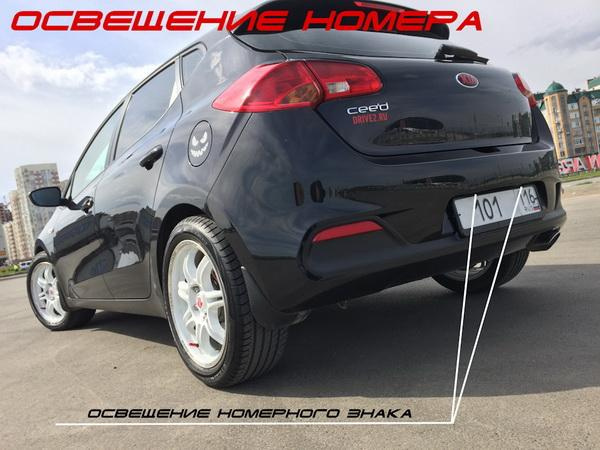

Смена «галогенок» бокового указателя поворотов и освещения номера

Замена этой светодиодной лампы Киа 2017 года должна производиться следующим образом:

1. Переместите указатель поворота по ходу движения автомобиля, снимите его.
2. Поверните держатель против часовой стрелки и вытащите его, затем вытяните световой элемент.
3. Вставьте новую и верните на место по предыдущей схеме.

Если вам нужно заменить подсветку номера W5W, действия такие же.

Замена ламп освещения салона

Для ремонта освещения в Kia Ceed JD понадобится:

1. Откройте отделение для очков и подденьте край линзы, затем осторожно снимите ее.
2. Извлеките лампочку из пружинных контактов и замените ее на хорошую C5W (Festone) 8W.
3. Устанавливаем все в обратном порядке.

Освещение багажника и бардачка

Для ремонта освещения в багажнике Киа Сид 2016:

1. Осторожно приподнимите край плафона, снимите его с покрытия.
2. Выньте лампу, замените ее новой, затем все переустановите.

Таким же образом можно заменить фонарь освещения перчаточного ящика Ceed.

Меняем лампочку косметического зеркала

Для ремонта подсветки косметического зеркала в Kia Ceed 2 необходимо:

1. Снимаем крышку.
2. Поднимите байонет объектива отверткой с тонким наконечником, снимите его.
3. Вытаскиваем лампочку, заменяем на новую, устанавливаем все в обратном порядке.

Замена лампы стоп сигнала

В стоп-сигнале на kia ceed jd стоит лампа с двойной нитью накаливания 21/5 Вт. Для ее замены придется снять фару.

1. Откручиваем два винта крепления задней фары.
2. Тянем маяк к себе.
3. Находим патрон с тремя проводами — это стоп-сигнал.
4. Лампу можно снять, повернув ее против часовой стрелки.

Светодиодная лампа в стоп-сигнале на aliexpress. При заказе необходимо выбрать лампу Т20 7443 КРАСНУЮ

Меняем лампочки в передних и задних противотуманках

Лампа в передней ПТФ Kia Ceed 2021 меняется следующим образом:

1. Отжимается фиксатор, и отключается питающая колодка источника света ПТФ.
2. Цоколь проворачивается в левую сторону, после чего вынимается.
3. Вытаскивается лампочка, и устанавливается новая – HB4 51W для до рестайлинговой версии и HB4 51W на обновленных моделях Kia Ceed I.

Для замены светового устройства в задней ПТФ Киа Сид 2021 необходимо извлечь патрон посредством проворачивания в левую сторону.

Далее лампочка утапливается в контактную часть и крутится против часовой стрелки, после чего вытаскивается. Остается установить новый элемент типа P21W, выполняя операции обратно демонтажу.

Как правильно подобрать и поменять лампу на Kia Ceed JD

Лампы Kia Ceed JD могут перегореть в неподходящий момент. Требуются знания, как выбрать прибор освещения и как произвести его замену в условиях, когда нельзя обратиться в сервис.

Замена противотуманных фар

Для автомобиля KIA Ceed в качестве противотуманной оптики необходимы лампочки HB4 55W.

Производить замену лам в ПТФ рекомендуется либо на эстакаде, либо на подъемнике. В противном случае, можно просто установить автомобиль передними колесами на бордюр, тем самым увеличив клиренс, дабы легче было подлезть под автомобиль.

Концерн КИА выпустил на автомобильный рынок уже третье поколение хэтчбеков Сид. Новые рестайлинговые модели отличаются более высоким качеством сборки электронных узлов.

Обладатели KIA Ceed 2010 и Ceed JD уже оценили плюсы и минусы своих авто. Если к внешнему виду и внутренней отделке никто претензий не предъявлял, то с оптикой владельцев ждали не очень приятные сюрпризы: лампы KIA Ceed как ДХО, так и дальнего света в штатной комплектации имели недолгий срок службы, который не соответствовал заявленному производителем.

Лампа, похожая на глаз робота, расположена ближе к внешнему краю корпуса фары. Доступ к лампе закрывает пылезащитный колпак, который можно снять, повернув его против часовой стрелки. Затем следует повернуть основание лампы на четверть оборота против часовой стрелки и вытащить из фары.

Для замены лампы габаритного света, потянув патрон, вынимаем его с лампой из корпуса блок-фары Для замены лампы габаритного света, потянув патрон, вынимаем его с лампой из корпуса блок-фары.

Возможно для замены лампы понадобится больше места — его можно получить, сняв расширительный бачок ОЖ или АКБ. И то, и другое для снятия потребует головки на 10 и трещотки.

Стекло новой галогенной лампы нельзя трогать пальцами, поскольку оставленные следы приведут к скорому перегоранию лампы. Очистить лампу можно салфеткой, смоченной спиртом.

Новая лампа устанавливается в обратном порядке.

Замена лампы дальнего света

1. Снять крышку фары, повернув её против часовой стрелки.
2. Отсоединить разъём лампы, просто потянув за него.
3. Лампа точно такая же, как и в ближнем свете, меняется также.

Замена ламп Kia Ceed JD

Прежде чем углубляться в замену этого элемента Kia Ceed JD, стоит ознакомиться с дизайном.

В этих автомобилях используются блокирующие фары, сочетающие ближний и дальний свет, а также поворотники. Помимо прочего, фары Киа Сид второго поколения могут сочетать габариты, поворотники, дневные ходовые огни со светодиодными лампами. Кроме того, автомобиль может быть оборудован дневными ходовыми огнями с лампами накаливания.

Меняем источники ближнего и дальнего света

Перед тем как начать, нужно отделить жгут от «минуса» аккумулятора.

Чтобы правильно поменять фары ближнего света в Киа Сид JD 2013, необходимо выполнить следующие действия:

1. Снимите колпачок, поверните шпиндель, пока его выступы не совместятся с пазами на металлическом фланце.
2. Патрон вытащить вместе с лампочкой, а затем тоже вытащить.
3. Приведем в порядок (часто это D1S) и починим.

Заменить дальний свет H7 вот так:

1. Снимаем крышку.
2. Отделите блок от светового элемента.
3. Выньте язычок защелки из паза, отогните саму защелку.
4. Снимите лампочку, замените ее на полезную, затем зафиксируйте защелкой.

Аналогичным образом заменяются поворотные фары в Kia Ceed 2.

Смена ламп габаритов и указателей поворота в передней блок фаре

Обычно по размеру выбирают W5W (без ДХО) или W21 / 5W (с ДХО). Это для галогенных фар. Оснащен ксеноновым светом, передним габаритным светом LED.

Порядок замены габаритов следующий:

1. Снимаем колпачок, вынимаем картридж.
2. Выньте лампочку из патрона, замените ее новой и замените патрон.
3. Для замены переднего указателя поворота PY21W необходимо:
4. Поверните патрон, пока его выступы не совместятся с пазами в корпусе фары. А потом вытащи.
5. Вытяните осветитель, надавив на него и повернув против часовой стрелки.
6. Установите рабочий свет, верните картридж на место, выполняя все действия в обратном порядке.

Процесс аналогичен для Kia Sid 2015 года и Kia Ceed 2016 года.

Замена лампочек Kia Ceed JD в задней блок фаре

1. Для замены стоп-сигнала, инструмента или заднего указателя поворота необходимо:
2. Снимаем внешнюю часть заднего фонаря.
3. Проверните нужный картридж, выньте его из корпуса наружной секции.
4. Удалите неисправный световой элемент (обычно P21 / 5W), нажав на него, повернув против часовой стрелки.
5. Установите новую лампу в обратном порядке.

Точно так же меняется и задний поворотник (PY21W, если бы не светодиодная оптика.

Чтобы заменить элементы освещения во внутренней части заднего фонаря, нужно открыть багажник, поддеть край небольшого люка в обшивке двери, а затем снять его. И замените его, как описано выше.

Также заменены задние противотуманные фары. То же самое и с Kia Ceed 2015 и Kia Sid 2017.

Меняем источник света в передних ПТФ и дневных ходовых огнях

Для замены Киа Сид второго поколения понадобятся:

1. Снять облицовку арки переднего колеса.
2. Сжать фиксаторы, отделить колодку жгута от «противотуманки».
3. Поверните лампочку против часовой стрелки, снимите ее. Ставим новый в обратном порядке.

H8 или HB4 — устанавливались до 03.2015 или после соответственно.

Для замены ДХО:

1. Снять облицовку арки переднего колеса.
2. Сжать зажимы, отделить блок ремня от держателя ходового огня.
3. Поверните против часовой стрелки, выньте картридж из корпуса.
4. Удалите неисправную лампочку, нажав на нее и повернув против часовой стрелки.
5. Замените новый P21 / 5W в обратном порядке.

Процесс аналогичен для Kia Ceed JD 2017 года.

Смена «галогенок» бокового указателя поворотов и освещения номера

Замена этой светодиодной лампы Киа 2017 года должна производиться следующим образом:

1. Переместите указатель поворота по ходу движения автомобиля, снимите его.
2. Поверните держатель против часовой стрелки и вытащите его, затем вытяните световой элемент.
3. Вставьте новую и верните на место по предыдущей схеме.

Если вам нужно заменить подсветку номера W5W, действия такие же.

Замена ламп освещения салона

Для ремонта освещения в Kia Ceed JD понадобится:

1. Откройте отделение для очков и подденьте край линзы, затем осторожно снимите ее.
2. Извлеките лампочку из пружинных контактов и замените ее на хорошую C5W (Festone) 8W.
3. Устанавливаем все в обратном порядке.

Освещение багажника и бардачка

Для ремонта освещения в багажнике Киа Сид 2016:

1. Осторожно приподнимите край плафона, снимите его с покрытия.
2. Выньте лампу, замените ее новой, затем все переустановите.

Таким же образом можно заменить фонарь освещения перчаточного ящика Ceed.

Меняем лампочку косметического зеркала

Для ремонта подсветки косметического зеркала в Kia Ceed 2 необходимо:

1. Снимаем крышку.
2. Поднимите байонет объектива отверткой с тонким наконечником, снимите его.
3. Вытаскиваем лампочку, заменяем на новую, устанавливаем все в обратном порядке.

Какая лампа подойдет для CEED

Стандартно лампа ближнего света Киа Сид меняется на модель, предусмотренную каталогом завода. Не рекомендуется устанавливать мощные модели с высокой дальностью луча. Для ближнего и дальнего фонарей подходят:

• Bosch Gigalight;
• Philips Vision;
• Osram Cool Blue Intense.

Замена лампы габарита переднего, kia ceed jd

1. Снять крышку фары, повернув её против часовой стрелки.
2. Снять разъём с лампы дальнего света, чтобыосвободить доступ к лампе габарита.
3. Потянуть за провода лампы габарита, с усилием, достаточным для того, чтобы вытащить её из фары.

Лампа светодиодная в передний габарит и подсветку номера с алиэкспресс

Замена ламп

Внимание:
— Перед работой с лампами прочно затяните стояночный тормоз, убедитесь, что зажигание находится в положении «LOCK» (блокировка; электронный ключ – выключение двигателя), и выключите лампы во избежание неожиданного перемещения автомобиля, ожога пальцев или поражения электрическим током.
— Используйте только лампы рекомендованной мощности.

Внимание:
При замене убедитесь, что новая лампа имеет такую же мощность, что и перегоревшая. Впротивном случае возможно повреждение предохранителя или системы электрических проводов.

Внимание:
Если у вас нет необходимого инструмента, надлежащих ламп и опыта, рекомендуем обратиться к официальному дилеру Kia. Во многих случаях лампы автомобиля трудно заменять, поскольку требуется снять другие детали автомобиля для доступа к лампе. Это особенно верно по отношению к лампам узла фар автомобиля. Снятие/установка узла фар может привести к повреждению автомобиля.

Примечание:
После вождения в сильный дождь или мытья автомобиля стекла фар и задних фонарей могут выглядеть помутневшими. Это вызвано разницей температур внутри и снаружи ламп инапоминает конденсацию влаги на стеклах внутри автомобиля при движении в дождь. Данное явление не указывает на наличие проблем с вашим автомобилем. Если в цепь лампы попала вода, рекомендуется обратиться к официальному дилеру Kia для проверки системы.

Замена фары

1. Передний указатель поворота.
2. Фара (ближний свет).
3. Стационарная лампа освещения наповоротах (при наличии).
4. Габаритный фонарь.
5. Габаритный фонарь/Дневные ходовые огни – DRL светодиодного типа (при наличии).
6. Фара (дальний свет).
7. Дневные ходовые огни – DRL лампового типа (при наличии).
8. Передняя противотуманная фара (при наличии).

Выключите двигатель и откройте капот.

Снимите провод с отрицательной клеммы аккумуляторной батареи.

Отсоедините разъем питания от задней части блок-фары.

Примечание:
Если получается дотянуться до лампы без снятия блок-фары, выполнять этапы 4 и 7 нетребуется.

Ослабить болты крепления и демонтировать передний бампер.

• Верхняя панель переднего бампера – 4шт.
• Крышка переднего бампера – 1шт.

Демонтировать крышку переднего бампера.

Ослабить болты крепления.

Демонтировать блок-фару.

Фара (дальний свет, 1) и стационарная лампа освещения на поворотах (при наличии, 2)

Выполните шаги, описанные выше.

Снимите крышку вращением против часовой стрелки.

Отсоедините разъем патрона лампы фары.

Отстегните фиксирующий провод лампы фары, нажав его конец и толкнув вперед.

Извлеките лампу из блок-фары.

Установите новую лампу фары и пристегните ее фиксирующим проводом, вложив этот провод в канавку лампы.

Подсоедините разъем патрона лампы фары.

Установите крышку лампы фары вращением по часовой стрелке.

Соедините разъем питания в задней части блок-фары.

Габаритный фонарь (лампового типа, 3)

Выполните шаги, описанные выше.

Вытащите патрон из блок-фары.

Вытащите лампу из патрона.

Установите новую лампу в патрон.

Установите патрон в блок-фару.

Установите крышку лампы фары вращением по часовой стрелке.

Фара ближнего света (не газоразрядного типа)

Выполните шаги, описанные выше.

Снимите крышку вращением против часовой стрелки.

Извлеките патрон из блок-фары, провернув его против часовой стрелки до совмещения выступов на патроне спрорезями блок-фары.

Вытащите лампу из патрона.

Установите новую лампу в патрон.

Установите патрон в блок-фару.

Для этого необходимо совместить выступы на патроне с прорезями блок-фары. Вдавите патрон в блок-фару и поверните его против часовой стрелки.

Установите крышку лампы фары вращением по часовой стрелке.

Примечание:
Если после установки обратно передней блок-фары требуется ее регулировка, следует обратиться за консультацией к официальному дилеру Кіа.

Фара ближнего света (газоразрядного типа), габаритный фонарь (светодиодного типа)

Если фара не работает, рекомендуется обратиться к официальному дилеру для проверки системы.

Внимание:
Не пытайтесь заменять или проверять лампу ближнего света (ксеноновая лампа) из-за опасности поражения электрическим током. Если фара ближнего света (ксеноновая лампа) не горит, рекомендуем обратиться к официальному дилеру Кіа для проверки системы.

Примечание:
Лампы HID обладают превосходной производительностью по сравнению с галогеновыми лампами. Лампы HID рассчитаны изготовителем на длительный срок службы, по крайней мере в два раза превышающий срок службы галогеновых ламп (в зависимости от частоты их использования). Их срок службы примерно соответствует сроку службы автомобиля. Цикличное включение и выключение фар с большей вероятностью снизит срок службы ламп HID, чем обычное использование. Лампы HID перегорают не так, как галогеновые лампы накаливания. Если фара гаснет после определенного времени работы, но немедленно загорается при выключении/включении переключателя фар, вероятно, лампа HID неисправна и требует замены. Компоненты освещения HID более сложны, чем у обычных галогеновых ламп, поэтому стоимость их замены более высокая.

Изменение направления движения

Пучок ближнего света фар распределяется асимметрично. Если вы направляетесь в страну с противоположным направлением движения, эта асимметричная деталь будет ослеплять водителей встречных автомобилей. Для предотвращения ослепления согласно правилам ЕСЕ (Экономической комиссии ООН для стран России) необходимо применять несколько технических решений (например, автоматическая система изменения, нанесение клейкой пленки, направление вниз). Эти фары сконструированы таким образом, чтобы не ослеплять водителей встречных автомобилей. Поэтому вам не требуется менять фары в стране с противоположным направлением движения.

Внимание:
— Галогеновые лампы содержат газ, находящийся под давлением, который при нарушении целостности фары может стать причиной разлетания кусков стекла.
— Всегда обращайтесь осторожно с такими фарами, избегайте царапин и истирания лампы.
— Когда лампа горит, избегайте попадания на нее жидкостей. Никогда не касайтесь стекла голыми руками. Остатки масла на лампе могут привести к перегреву и возгоранию. Лампу следует эксплуатировать только после установки в фару.
— Если лампа повреждена или потрескалась, немедленно замените ее, соблюдая осторожность при утилизации.
— При замене лампы надевайте защитные очки. Перед работой с лампой дайте ей остыть.

Сигнал поворота

Выполните шаги, описанные выше.

Извлеките патрон из блок-фары, провернув его против часовой стрелки до совмещения выступов на патроне спрорезями блок-фары.

Извлеките лампу из патрона, нажав на нее и повернув против часовой стрелки до совмещения выступов на лампе спрорезями патрона. Вытащите лампу из патрона.

Установите новую лампу, для чего вдавите ее в патрон и поверните до фиксации.

Установите патрон в блок-фару.

Для этого необходимо совместить выступы на патроне с прорезями блок-фары. Вдавите патрон в блок-фару и поверните его против часовой стрелки.

Противотуманные фары, дневные ходовые огни (при наличии)

1. Выверните винты и потяните брызговик вниз.

2 .Протяните руку к задней части переднего бампера.

3.Отсоедините разъем питания от патрона.

4. Извлеките патрон из корпуса, провернув его против часовой стрелки до совмещения выступов на патроне с прорезями корпуса.

5. Установите патрон в корпус. Для этого необходимо совместить выступы на патроне с прорезями корпуса. Вдавите патрон в корпус и поверните его по часовой стрелке.

6 .Подсоедините разъем питания к патрону.

Регулировка фар и передних противотуманных фар (для России)

Регулировка фар

Без системы AFLS

1. Установите надлежащее давление в шинах и уберите нагрузку из автомобиля, за исключением запасного колеса иинструментов. В автомобиле должен находиться водитель.

2. Автомобиль необходимо расположить на ровной площадке.

3. Начертите на экране вертикальные и горизонтальные линии (проходящие через центры соответствующих фар).

4.Убедившись в исправном состоянии фар и достаточном заряде аккумуляторной батареи, отрегулируйте фары так, чтобы область с максимальной яркостью находилась в месте с вертикальными линиями.

5.Чтобы изменить направление фары ближнего света влево или вправо, вращайте в соответствующую сторону винт. Чтобы изменить направление фары ближнего света вверх или вниз, вращайте в соответствующую сторону винт. Чтобы изменить направление фары дальнего света вверх или вниз, вращайте в соответствующую сторону винт.

С системой AFLS

1. Остановите двигатель

2. Переведите переключатель света фар в положение ближнего света.

3.Установите колеса прямо с помощью рулевого колеса.

4. Запустите двигатель.

5.Установите надлежащее давление в шинах и уберите нагрузку из автомобиля, за исключением запасного колеса иинструментов. В автомобиле должен находиться водитель.

6. Автомобиль необходимо расположить на ровной площадке.

7. Начертите на экране вертикальные и горизонтальные линии (проходящие через центры соответствующих фар).

8. Убедившись в исправном состоянии фар и достаточном заряде аккумуляторной батареи, отрегулируйте фары так, чтобы область с максимальной яркостью находилась в месте с вертикальными линиями.

9.Чтобы изменить направление фары ближнего света влево или вправо, вращайте в соответствующую сторону винт. Чтобы изменить направление фары ближнего света вверх или вниз, вращайте в соответствующую сторону винт. Чтобы изменить направление фары дальнего света вверх или вниз, вращайте в соответствующую сторону винт.

Регулировка передних противотуманных фар

Регулировка передних противотуманных фар выполняется аналогично регулировке фар ближнего и дальнего света. Убедившись в исправном состоянии фар и достаточном заряде аккумуляторной батареи, отрегулируйте передние противотуманные фары. Чтобы изменить направление передней противотуманной фары вверх или вниз, вращайте всоответствующую сторону винт.

Замена лампы бокового повторителя указателя поворота

Если фара не работает, следует обратиться к официальному дилеру Kia для проверки системы.

Замена лампы заднего комбинированного фонаря

1. Задний указатель поворота.
2. Стоп-сигнал/задний габаритный огонь.
3. Фонарь заднего хода.
4. Габаритный огонь.
5. Задняя противотуманная фара (при наличии).

Внешняя лампа

Лампа заднего указателя поворота

1. Остановите двигатель.

2. Откройте багажник.

3. Выверните винты крепления узла лампы крестовой отверткой.

4. Извлеките блок-фару заднего комбинированного фонаря из корпуса автомобиля.

5. Извлеките патрон из блок-фары, провернув его против часовой стрелки до совмещения выступов на патроне спрорезями блок-фары.

6. Извлеките лампу из патрона, нажав на нее и повернув против часовой стрелки до совмещения выступов на лампе спрорезями патрона. Вытащите лампу из патрона.

7. Установите новую лампу, для чего вдавите ее в патрон и поверните до фиксации.

8. Установите патрон в блок-фару. Для этого необходимо совместить выступы на патроне с прорезями блок-фары. Вдавите патрон в блок-фару и поверните его против часовой стрелки.

9. Установите блок-фару в корпус автомобиля.

Стоп-сигнал и задний фонарь (светодиодного типа)

Если фара не работает, следует обратиться к официальному дилеру для проверки системы.

Внутренняя лампа

1. Остановите двигатель.

2. Откройте багажник.

3. Извлеките сервисную крышку при помощи отвертки с острым наконечником.

4.Ослабьте крепежные гайки.

5.Отсоедините разъем питания.

6. Демонтируйте задний комбинированный фонарь.

Задний габаритный огонь (лампового типа)

7. Извлеките патрон из блок-фары, провернув его против часовой стрелки до совмещения выступов на патроне спрорезями блок-фары.

8. Извлеките лампу из патрона, нажав на нее и повернув против часовой стрелки до совмещения выступов на лампе спрорезями патрона. Вытащите лампу из патрона.

9. Установите новую лампу, для чего вдавите ее в патрон и поверните до фиксации.

10. Установите патрон в блок-фару. Для этого необходимо совместить выступы на патроне с прорезями блок-фары. Вдавите патрон в блок-фару и поверните его против часовой стрелки.

11. Установите сервисную крышку, вставив ее в сервисное отверстие.

Фонари заднего хода и задние противотуманные фонари (при наличии)

1. Остановите двигатель.

2. Откройте багажник.

3. Извлеките сервисную крышку при помощи отвертки с острым наконечником.

4.Ослабьте крепежные гайки.

5.Отсоедините разъем питания.

6. Демонтируйте задний комбинированный фонарь.

7. Извлеките патрон из блок-фары, провернув его против часовой стрелки до совмещения выступов на патроне спрорезями блок-фары.

8.Вытащите лампу из патрона.

9.Установите новую лампу в патрон.

10. Установите патрон в блок-фару. Для этого необходимо совместить выступы на патроне с прорезями блок-фары.

11. Установите блок-фару.

Задний габаритный огонь (светодиодного типа)

Если фара не работает, следует обратиться к официальному дилеру Kia для проверки системы.

Замена лампы верхнего стоп-сигнала

Если фара не работает, следует обратиться к официальному дилеру для проверки системы.

Замена лампы освещения номерного знака

1. Остановите двигатель.

2.Снимите узел лампы, нажав на выступы.

3. Снимите патрон вращением против часовой стрелки.

4. Вытащите прямым движением лампу из патрона.

5. Установите новую лампу.

6. Установите на место патрон лампы, закрепив его крепежными винтами.

Замена лампы плафона внутреннего освещения

1. Извлеките лампу из корпуса лампы внутреннего освещения, бережно поддевая его отверткой с плоским жалом.

2. Вытащите прямым движением лампу из патрона.

Внимание:
Чтобы не обжечься и избежать поражения электрическим током, выключите освещение салона перед его обслуживанием.

3.Установите новую лампу в патрон.

4. Совместите выступы стекла с прорезями на корпусе внутренней части лампы и вставьте лампу на место до щелчка.

Внимание:
Следите за тем, чтобы не попала грязь и не были повреждены стекла, выступы стекол ипластмассовые корпуса.

Замена ламп — бортжурнал KIA Ceed 2010 года на DRIVE2

Пост скорее для себя. За то время сколько проходит между заменой ламп, как их менять уже успеваешь порядком подзабыть.

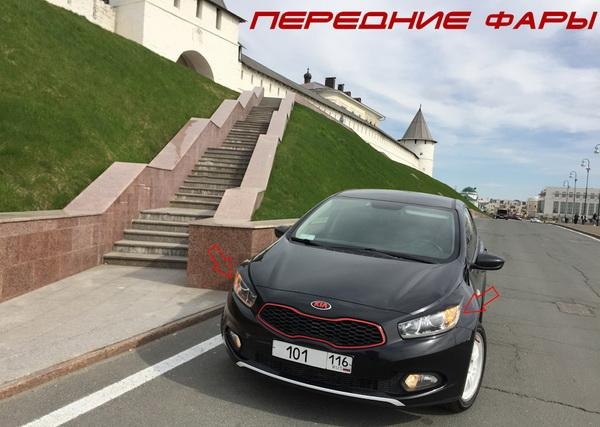

На днях заменил лампы передних габаритов — обе сгорели давно, но так как всегда езжу с ближним, это было не заметно. Попутно меняя правый габарит — умудрился сломать лампу дальнего света.

И так, какие бывают лампы в kia ceed FL

Ближний свет — H7 55W / PX26d2. Дальний свет — H1 55W / P14,5s3. Передний габаритный фонарь — W5W / W2,1×9,5d (T10)4. Перед. ПТФ — HB4 51W (55W) / P22d (дорестайл); H27W/2 (FL)5. Перед. повороты — H21W / BAY9s (дорестайл); PY21W / BAU15s (FL)6. Боковые повороты — WY5W / W2,1×9,5d7. Штурманский свет — 10W / W2,1×9,5d (T10)8. Плафон салона — C5W / SV8,5-8 (31мм)9.

Задние стопы/габариты — P21/5W / BAY15d10. Зад повороты — P21W / BA15s (для SW дорестайл и FL — PY21W / BAU15s)11. Задний ход — P21W / BA15s (для SW дорестайл и FL HB — W16W / W2,1×9,5d)12. Подсветка номера — C5W / SV8,5-8 (36мм) HB и SW; W5W / W2,1×9,5d (T10) ProCEED16. Подсветка зеркала — C5W / SV8,5-8 (31мм)17. Багажник — C5W / SV8,5-8 (31мм)18.

Птф зад — P21W / BA15s

* Подсветка бардачка — C5W / SV8,5-8 (36мм)

Штурманский свет:

Из за того что забытые лампы штурманского света высасывают аккум за 8-12 часов, а никакой защиты отключающей потребителей в машине не предусмотрено — решил заменить эти две лампочки на светодиодные. А то уже не первый раз это случается.

Замена ламп Kia Ceed JD

Прежде чем углубиться в замену данного элемента Kia Ceed JD, стоит ознакомиться с конструкцией.

На этих автомобилях используются блок-фары, соединяющие в себе ближнее и дальнее освещение, а также поворотные указатели. Помимо прочего, фары Киа Сид 2-го поколения могут совмещать габариты, поворотники, дневные ходовые огни со светодиодными лампочками. Также на машине могут быть установлены дневные ходовые огни с лампами накаливания.

Меняем источники ближнего и дальнего света

Перед началом требуется отделить проводок от «минуса» АКБ.

Чтобы правильно поменять лампы ближнего света в Киа Сид JD 2013, нужно выполнить такие действия:

1. Снять крышечку, повернуть патрон, пока его выступы не совпадут с прорезями в металлическом фланце.
2. Вытянуть патрон вместе с лампочкой, затем вытащить и ее.
3. Поставить исправную (часто это D1S) и закрепить.

Дальний свет H7 заменяется так:

1. Снять крышечку.
2. Отделить колодку от светового элемента.
3. Вывести усик фиксатора из паза, откинуть сам фиксатор.
4. Вынуть лампочку, заменить ее исправной, закрепив затем фиксатором.

Освещение поворота в Kia Ceed 2 заменяется аналогичным образом.

Смена ламп габаритов и указателей поворота в передней блок фаре

Обычно для габаритов выбирают W5W (без ДХО) или W21/5W (с ДХО). Это для галогеновых фар. В комплектации с ксеноновым светом передний габаритный свет LED.

Процедура замены габаритов проходит так:

1. Снять крышечку, вытащить патрон.
2. Вынуть из патрона лампочку, поменять ее на новую и вернуть патрон на место.
3. Чтобы заменить передний поворотный указатель PY21W, нужно:
4. Повернуть патрон, пока его выступы не совпадут с прорезями в корпусе блок-фары. И затем вынуть его.
5. Вытащить осветитель, нажав на него, повернув в направлении против часовой.
6. Установить рабочий свет, вернуть патрон на место, выполнив все действия в обратном порядке.

Аналогично процесс проходит на Киа Сид 2015 и Kia Ceed 2016.

Замена лампочек Kia Ceed JD в задней блок фаре

1. Чтобы выполнить замену стоп-сигнала, габарита либо заднего поворотного указателя, нужно:
2. Снять внешнюю секцию заднего фонаря.
3. Повернуть нужный патрон, вынуть из корпуса внешней секции.
4. Вынуть неисправный световой элемент (обычно это P21/5W), нажав на него, повернув в направлении против часовой.
5. Поставить новую лампу, выполнив действия в обратном порядке.

Задний поворотный указатель (PY21W, если не LED-оптика) меняется точно также.

Чтобы заменить элементы освещения во внутренней секции заднего фонаря, требуется открыть багажник, поддеть край маленького люка в обивке дверцы, затем снять его. И выполнить замену, как описано выше.

Задние «противотуманки» заменяется также. Это же касается Kia Ceed 2015 и Киа Сид 2017.

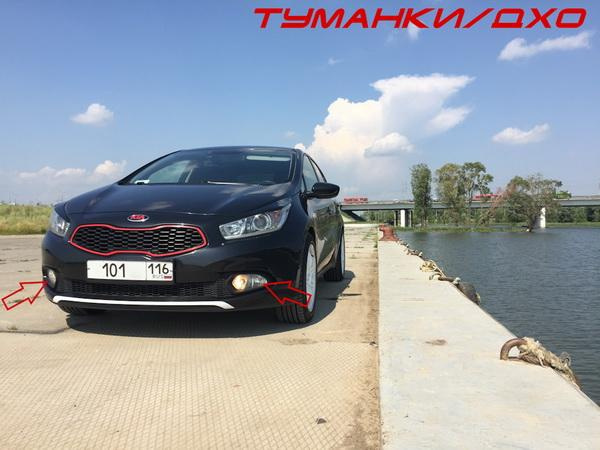

Меняем источник света в передних ПТФ и дневных ходовых огнях

Чтобы выполнить замену на Киа Сид второго поколения, нужно:

1. Снять подкрылок переднего колеса.
2. Сжать фиксаторы, отделить колодку жгута от вывода «противотуманки».
3. Лампочку повернуть в направлении против часовой, вынуть. Новую поставить в обратном порядке.

H8 или HB4 – сборка до 03.2015 или после соответственно.

Чтобы заменить ДХО:

1. Снять подкрылок переднего колеса.
2. Сжать фиксаторы, отделить колодку жгута от патрона ходовых огней.
3. Повернуть в направлении против часовой, вынуть патрон из корпуса.
4. Вынуть неисправную лампочку, нажав на нее, повернув в направлении против часовой.
5. Поставить новую P21/5W в обратном порядке.

Аналогично процесс проходит на Kia Ceed JD 2017.

Смена «галогенок» бокового указателя поворотов и освещения номера

Замену этой лампы Киа Сид 2017 следует выполнить так:

1. Сдвинуть поворотник в сторону движения авто, снять.
2. Провернуть патрон против часовой и вытащить, затем вытянуть световой элемент.
3. Вставить новый и возвратить на место по прежней схеме.

Если нужно заменить подсветку номера W5W, действия такие же.

Замена ламп освещения салона

Чтобы исправить освещение в Kia Ceed JD, надо:

1. Открыть отсек для очков и поддеть край рассеивателя, затем аккуратно снять его.
2. Вытащить лампочку из пружинных контактов и заменить на исправную C5W (Festoon) 8W.
3. Установить все в обратном порядке.

Освещение багажника и бардачка

Для исправления освещения в багажнике Киа Сид 2016:

1. Аккуратно поддеть край плафона, вытащить его из обивки.
2. Вытянуть лампу, заменить новой, затем установить все обратно.

Осветитель в бардачке Ceed заменяется аналогично.

Меняем лампочку косметического зеркала

Чтобы исправить подсветку косметического зеркала в Kia Ceed 2, надо:

1. Снять плафон.
2. Поддеть отверткой с тонким кончиком крепления рассеивателя, снять его.
3. Вытащить лампочку, заменить ее новой, установить все в обратном порядке.

Замена лампы дневного ходового огня

Лампочки боковых габаритных фонарей заменить самостоятельно довольно сложно. Удобнее это делать на лифте. Очень часто не работает ходовой свет не из-за перегоревшей лампы, а из-за сгоревших контактов патрона лампы.

Светодиодная лампа в ходовой свет с алиэкспресс, при заказе нужно выбрать именно этот номер 1157 BAY15D White

1. Поднимите машину в лифт
2. Снимите клипсы для крепления защиты арки к бамперу (2 шт.)
3. Теперь вам нужно найти основание лампы и повернуть его против часовой стрелки.
4. Лампу снимают, повернув ее против часовой стрелки.
