Предохранители Киа Спортейдж 3: схема блоков, обозначение с расшифровкой и расположение предохранителей камеры, стоп-сигнала, АКПП и АБС на авто 2012 и 2013 года

Где располагаются блоки предохранителей и реле на КИА Спортейдж 3-го поколения 2012–2013 годов

Кроссовер KIA Sportage 3 поколения был представлен в 2010 году на автосалоне в Женеве. Он производился на корейском, словацком и российском заводах компании. В 2012 году занял 1 место в рейтинге JD Power, получив высшие оценки во всех категориях.

Выиграл награду People’s Wheels Award 2013 для внедорожников и городских автомобилей. После рестайлинга в 2014 году модель оставалась на конвейере до 2016 года.

Реле-выключатели и предохранители на КИА Спортейдж 3 смонтированы в монтажных коробках. Их размещают в нескольких местах на теле.

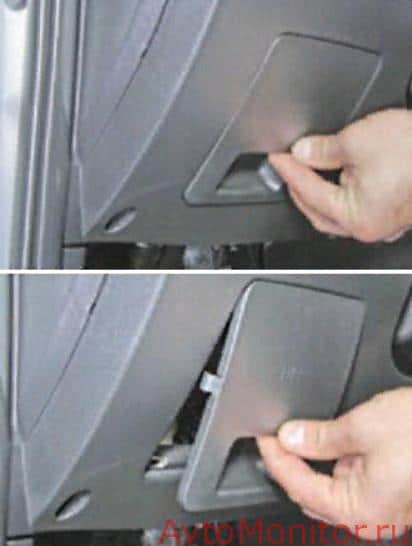

В салоне

Поиск салонного инсталлятора состоит из нескольких этапов:

1. Сядьте в машину на место водителя.
2. Осмотрите приборную панель слева от руля.
3. Зацепите паз на пластиковой крышке под модулем переключателя дальнего и ближнего света.
4. Вытяните это на вас.

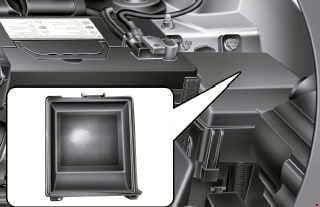

В моторном отсеке

Основной бункер в моторном отсеке расположен у левого борта кроссовера. Для доступа к плате необходимо отжать фиксирующие защелки и снять крышку модуля.

Блоки под капотом

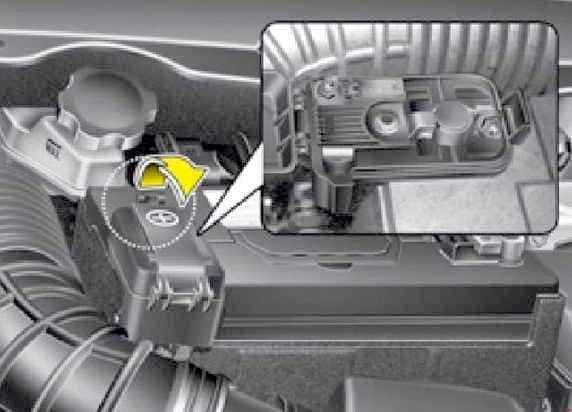

В моторном отсеке главный выключатель установлен на клемме аккумуляторной батареи. Рядом с воздуховодом имеется дополнительная коробка с плавкими вставками для автомобиля с дизельным двигателем.

Схема блоков предохранителей и реле с расшифровкой на KIA Sportage 3

На панели салонного ящика с перемычками расположены элементы схемы защиты следующих электроприборов:

• магнитолы;
• наружные зеркала заднего вида с электроприводом складывания;
• электрические стеклоподъемники;
• кондиционер;
• регулировка водительского сиденья;
• зажигалка;
• датчики парковки;
• люк двигателя;
• дворник у заднего окна;
• поворотники;
• автоматический селектор передач;
• омыватели фар;
• потолочный свет в кабине;
• датчик дождя;
• стоп-сигналы;
• тревога;
• противотуманные огни;
• обогрев водительского сиденья;
• усилитель руля;
• генератор;
• навигация;
• запуск;
• корректор фар;
• круиз-контроль;
• Блок управления с полным приводом;
• камеры заднего вида;
• розетки в салоне;
• центральный замок и тд

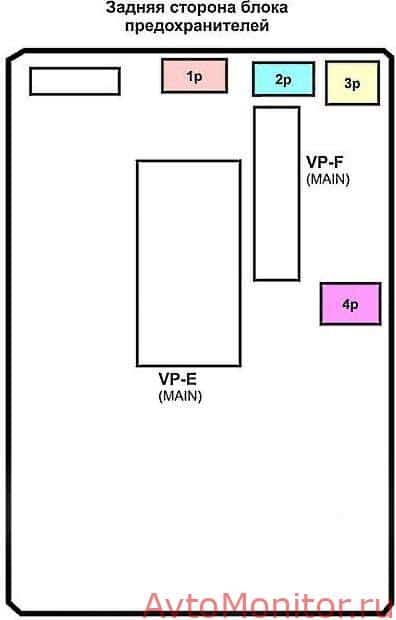

На обратной стороне платы находятся реле:

• замок багажника;
• будильники;
• электрические стеклоподъемники;
• дверные замки.

На основной плате под капотом установлены плавкие вставки, подключенные к нескольким электроприборам:

• вентилятор печки;
• ЕВРО;
• бензонасос;
• размеры;
• подогрев стекла;
• АБС;
• ЭСП;
• режим работы стеклоочистителей;
• датчик кислорода;
• конденсатор;
• кондиционер;
• катушка зажигания для автомобилей, работающих на бензине;
• фонари заднего хода и так далее

На дополнительной плате у дизельных кроссоверов есть реле, связанные с подогревом топлива, свечами накаливания и фильтром.

Предохранитель прикуривателя

В салонном ящике есть 2 предохранителя прикуривателя:

• №25 на 15А;
• №32 на 20 А.

Предохранитель вентилятора

В моторном отсеке в гнезде с маркировкой FL6 находится вставка для крыльчатки теплового насоса.

Предохранители вентилятора охлаждения расположены в нескольких ячейках в одном модуле:

• FL9 на 40 А;
• F23 на 15 А;
• F24 и F28 для 10 А.

Предохранитель АКПП и АБС

Сцепление АКПП установлено в салонной коробке в гнезде №8. Его номинал 7,5 А. Смазочные вкладыши на 40 для АБС находятся в ячейках FL3 и FL5.

Распиновка предохранителей на КИА Спортейдж 3

В технической документации на КИА Спортейдж 3 гнезда для английской булавки нет. Однако владельцы кроссоверов по-своему расставили ставки.

Для авто с бензиновым двигателем

Для кроссоверов с бензиновым двигателем таблица с назначением и расшифровкой перемычек выглядит так:

Для автомобилей с дизельным двигателем

Для автомобилей с дизельным двигателем обозначение плавких вставок приведено в таблице:

Процесс замены предохранителей и снятия монтажного блока

Микропредохранители используются для замены Киа Спортейдж 3.

Если они недоступны, вы можете временно использовать замену типа Mini. Процесс замены в обоих блоках одинаков:

1. Выключите зажигание, возьмите пинцет из крышки моторного отсека. Выдергивать предохранители с его помощью удобнее, чем вручную.
2. откройте крышку распределительной коробки.
3. Вытащите сгоревший свитер пинцетом.
4. Вставьте новую часть.

Для замены предохранителей FL1-FL9 в моторном отсеке необходимо:

1. Отверните гайку в нижней левой части монтажной коробки ключом «на 10.
2. Подденьте блок предохранителей отверткой и вытащите его.

Для разборки блоков нужно:

• рожковый ключ: 10 мм;
• шлицевая отвертка.

Под капотом

К МБ в подкапотном пространстве подключено множество отдельных проводов, и обычному автолюбителю очень легко в них запутаться.

Для замены обратитесь к автоэлектрику или на официальную СТО.

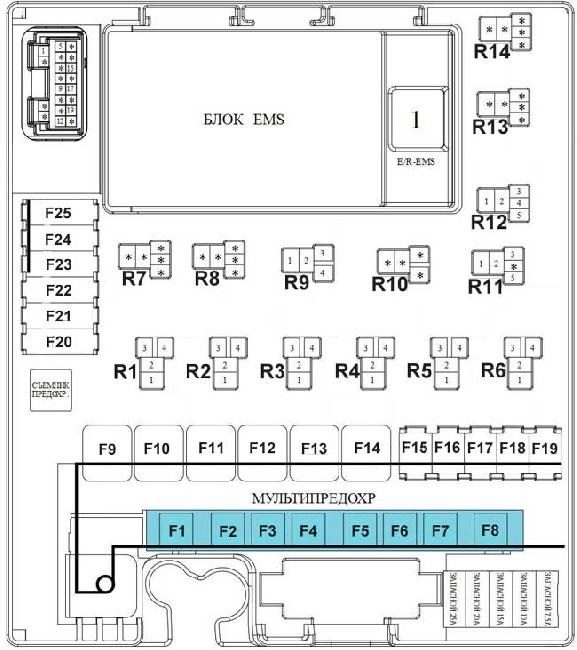

Монтажный блок

Найти этот агрегат в салоне можно, заглянув под декоративный щиток приборной панели. Чтобы получить доступ к предохранителям, возьмитесь за ручку монтажного блока и с некоторым усилием потяните его на себя. При его вскрытии можно увидеть большое количество предохранителей и реле, схема которых представлена ​​ниже.

Чтобы понять, какой предохранитель за что отвечает, следует обратить внимание на таблицу, в которой сведены основные элементы.

F1	Управление звуковой системой и видеонавигацией.
F3	Управление стеклоподъемниками.
F7	Электроусилитель руля.
F17	Противотуманные огни.
F16	Активировать/деактивировать будильник.
F19	Начальная работа.
F22	Производительность подушки безопасности.
Ф36	Кондиционер.

Несложно догадаться, что большинство предохранителей отвечают за работоспособность систем, обеспечивающих комфортное пребывание в салоне и управление автомобилем. Это может также включать проверку освещения внутри автомобиля, открытие и закрытие люка, блокировку дверных замков и знание наличия предохранителя прикуривателя.

В блоке есть в том числе и предохранители, которые отвечают за работу звуковых систем, ресиверов, розеток.

Также в этом блоке есть элементы, обеспечивающие надежную работу дворников. Кроме того, можно заметить обогрев заднего стекла, а также сидений, пассажирского и водительского. Сюда же относится и производительность стеклоомывателя.

Таким образом, блоки предохранителей и реле выполняют ряд функций. Без рассматриваемых элементов невозможно было бы организовать безопасную работу такого количества электрических цепей и систем, и автомобиль постоянно выходил из строя.

Клемма предохранителя аккумулятора

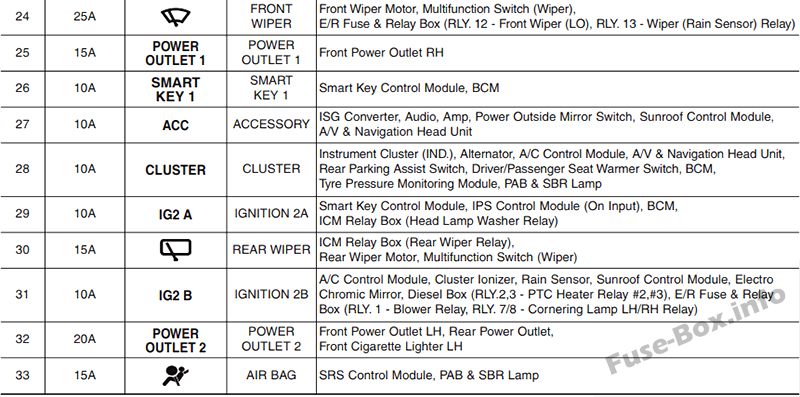

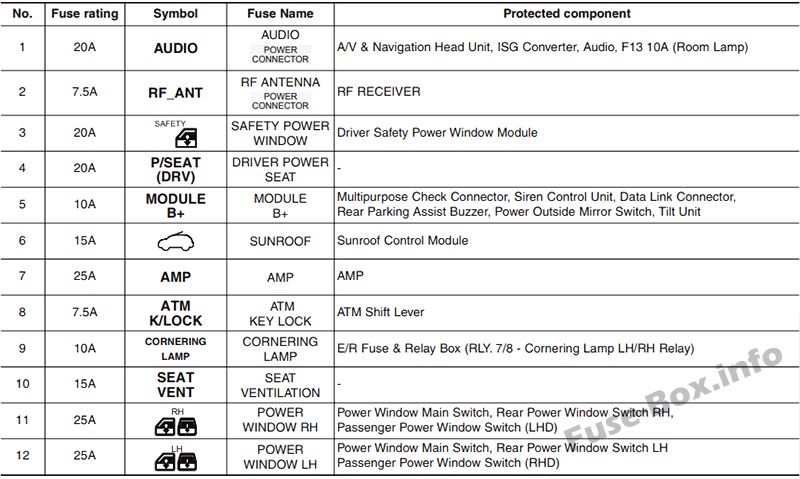

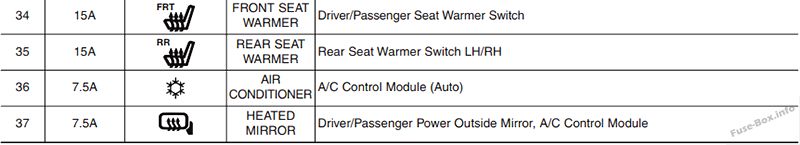

Назначение предохранителей в щитке приборов (2011-2015 RHD)

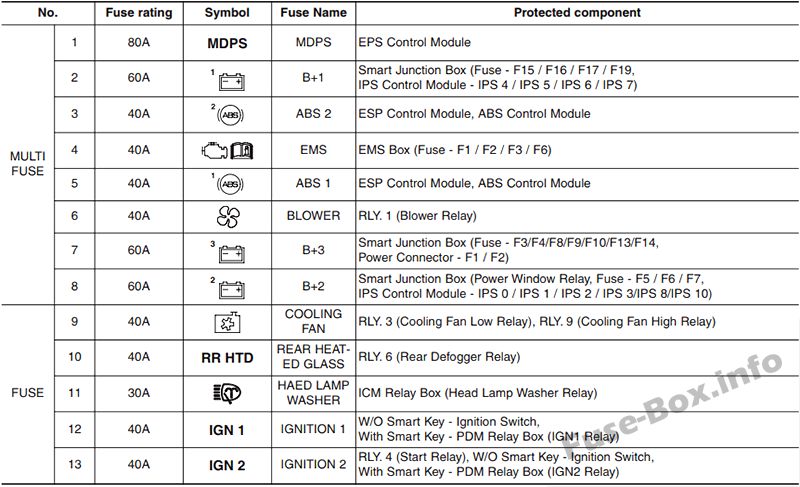

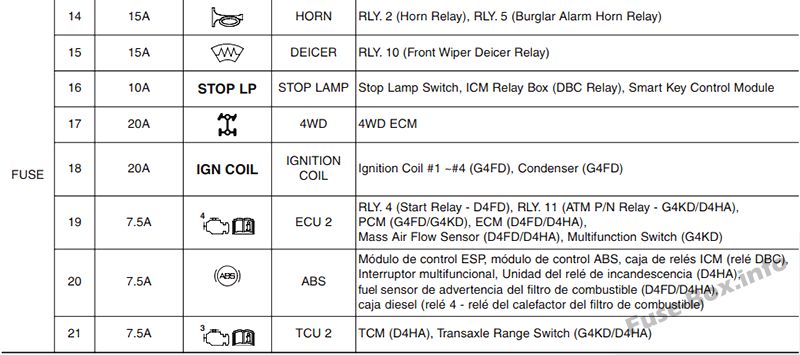

Назначение предохранителей в моторном отсеке (2011-2015 RHD)

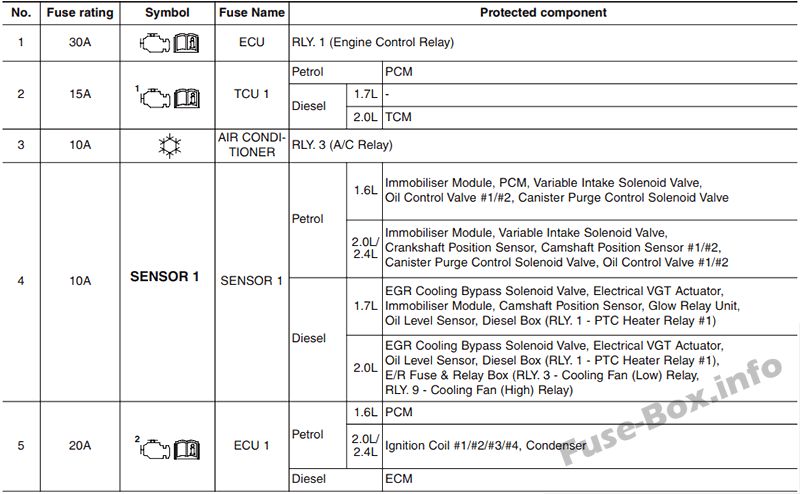

Панель основных предохранителей в моторном отсеке (EMS Box) (2011-2015 RHD)

Клемма предохранителя аккумулятора

Замена перегоревших предохранителей вручную

В KIA Sportage 3 используются низкопрофильные ножевые предохранители в прозрачном пластиковом корпусе.

Они окрашены в разные цвета в зависимости от номинала.

Перед заменой перегоревшей перемычки нужно выяснить и устранить причину ошибки:

• изолировать только части проводов;
• отключать от розеток мощную технику;
• протрите плату, залитую водой;
• протянуть и зачистить контакты;
• измерить напряжение в бортовой сети;
• проверить соблюдение схемы оценки гарантий;
• удалить проволоку, гвозди, монеты, которые иногда заменяют калиброванными вставками в случае крайней необходимости.

Затем необходимо предотвратить поражение водителя электрическим током:

1. Паркер перешел дорогу по ровной дороге.
2. Наденьте на ручку.
3. Отключите электроприборы.
4. Выньте ключ из замка зажигания.
5. Отсоедините клеммы от аккумулятора.

Затем можно переходить к замене поврежденной перемычки:

1. откройте сборочный модуль.
2. Найдите правильную дорожку по схеме.
3. Визуально подтвердите неисправность или прозвоните тестером.
4. Удалите сгоревшую часть с помощью диэлектрических плоскогубцев.
5. Вставьте новый соответствующего номинала.
6. Запустить двигатель.
7. Попробуйте неисправное устройство.
8. Соберите монтажные коробки, если ремонт прошел успешно.

Необходимо регулярно устраивать ревизию резервных предохранителей. Если какие-либо перемычки отсутствуют, приобретите их в специализированном магазине.

Основной блок

Основной блок расположен под крышкой капота. Найти его не составит труда. Этот блок содержит большое количество предохранителей и это видно на схеме ниже.

Ниже также представлена ​​таблица с указанием основных предохранителей, отвечающих за выполнение важнейших функций автомобиля.

FL1	Электроусилитель руля.
FL6	Включить/выключить сигнал, сирену.
FL9	Вентилятор вкл/выкл.
FL10	Обогрев стекол по бокам дверей.
FL15	Обогрев лобового стекла.
FL16	Включение/выключение стоп-сигнала.
FL18	Работа конденсатора и змеевика.
ФЛ22	Организация топливного насоса.
ФЛ27	Кондиционер.
R1	Реле топливного насоса.
R12	Реле звукового сигнала.

В основном работа этих предохранителей напрямую связана с включением двигателя автомобиля, а также работоспособностью внешних систем, к которым относятся обогрев стекол, кондиционер и звуковые сигналы. Также здесь можно найти предохранители и реле, отвечающие за включение/выключение дворников, поворотников, стартера.

Обозначения каждого предохранителя нанесены на крышке блока, и с помощью схемы можно узнать, где находится нужный элемент и за что он отвечает. Кроме того, каждый элемент окрашен в определенный цвет, что значительно облегчает поиск при необходимости, например, замены.

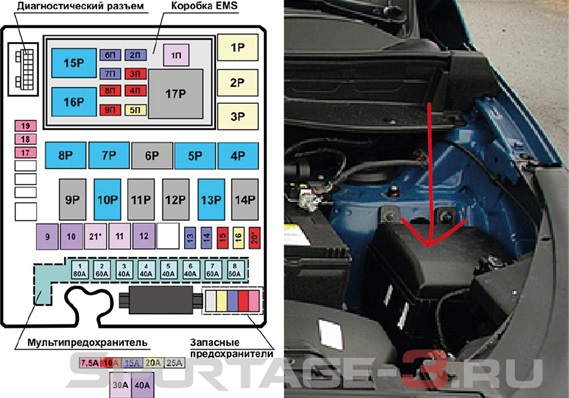

Блок под капотом

Нижняя диаграмма для дизеля

Чтобы увидеть, где находится блок предохранителей Kia Sportage 3 поколения в моторном отсеке, просто откройте капот и посмотрите на левое крыло. Блок спрятан в защитный пластиковый корпус.

Кроме предохранителей в нем используются следующие реле:

• 1P — предупреждение об экстренном торможении;
• 2Р — датчик дождя на лобовом стекле;
• 3Р – первая скорость работы стеклоочистителей;
• 4P — номер банкомата;
• 5Р — от образования наледи на лобовом стекле;
• 6П, 11П — соответственно увеличенная и уменьшенная скорость вентилятора охлаждения;
• 7П, 8П — левое и правое дополнительное освещение при входе в поворот соответственно;
• 9Р — двигатель вентилятора отопительного комплекса;
• 10Р — цепь подачи сигнала;
• 12Р — стартер;
• 13Р — сирена заводской сигнализации;
• 14Р — дворники заднего стекла;
• 15П — насос подачи топлива;
• 16Р — кондиционер;
• 17Р — самое главное.

Ниже представлен список предохранителей моторного отсека Киа Спортейдж третьего поколения:

• 1 — программный комплекс ЭУР (80А);
• 2, 7 — коробка проводов в приборной панели (60А);
• 3, 5 — ЭСП, АБС (40А);
• 4 — ЭМС (40А);
• 6, 14 — сирена охранной сигнализации (40, 15А);
• 8 — IPS, реле электростеклоподъёмника (60А);
• 9 — реле 1 и 2 скорости вращения вентилятора радиатора (40А);
• 10 — от запотевания заднего стекла (40А);
• 11 — комплекс очистки фар (30А);

• 12, 13 — замок зажигания или ВЗП при использовании электронного ключа управления (40А);
• 15 — от образования наледи на лобовом стекле (15А);
• 16 — стоп-сигнал, ИКМ, центральный замок и система зажигания (10А);
• 17 — ЭБУ с полным приводом (20А);
• 18 — конденсатор, катушки зажигания (20А);
• 19 — ПКМ, ЕСМ, ДМРВ, Пакет ПО АКПП (7,5А);
• 20 — ICM, ESP, ABS, свечи зажигания, подогрев элемента топливного фильтра, контроль попадания воды в элемент топливного фильтра (7,5А);
• 21 — TCM, селектор автоматической коробки передач (7,5А).

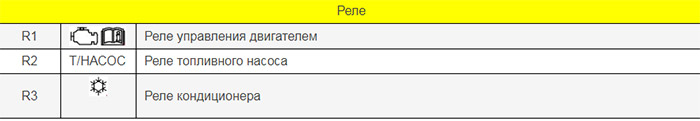

В отдельной области находятся предохранители блока EMS Киа Спортейдж 3:

• 1Р — ЭБУ силового агрегата (30А);
• 2П — ПКМ (15А);
• 3Р — кондиционер (10А);
• 4Р — автоматическая блокировка запуска ДВС Киа Спортейдж 3, клапаны опорожнения фильтрующего элемента, подачи масла, регулировки впускного коллектора, датчики положения распредвала и коленвала для моделей Спортейдж 3 с бензиновыми силовыми агрегатами, а для дизельных модификаций — 1 , 2 скорости вентилятора охлаждения, VGT, EGR, RTS, ER (10A);

• 5Р — конденсатор и катушки зажигания для бензиновых модификаций, а для дизельных — ЭБУ силового агрегата (20А);
• 6П — насос подачи топлива (15А);
• 7Р — впрыск и кондиционер на моделях Киа Спортейдж 3 с бензиновыми ДВС, а с дизельными — реле топливного насоса, клапаны давления дизеля, главный регулятор давления, автоматизированная система иммобилайзера двигателя (15А);
• 8Р — для двигателей, работающих на бензине, кондиционере и впрыске, а для дизельных двигателей внутреннего сгорания — лямбда-зонд, датчик положения коленчатого вала, реле кондиционера (10А);
• 9P — стоп-сигнал только на дизельном Sportage 3 (10А).

Если возникает необходимость смены защитных элементов, следует учитывать их тип. Kia Sportage 3 использует предохранители Micro.

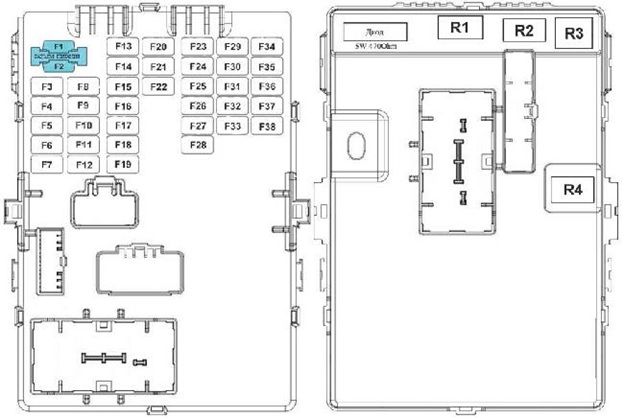

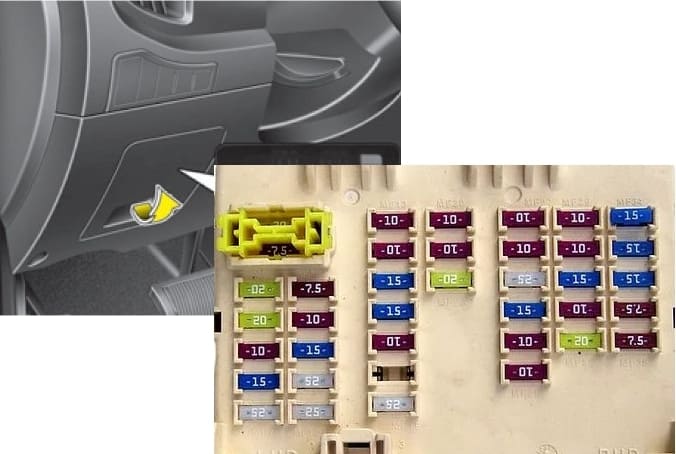

Блок с предохранителями в салоне

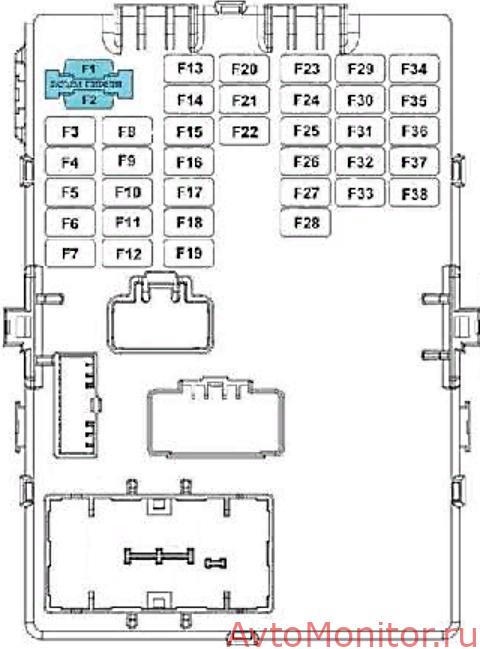

В салоне Киа Спортейдж 3 предохранители и реле расположены внизу панели приборов, слева от руля.

Предохранители (лицевая часть)

F1	20	Аудио/видео и навигация, конвертер ISG, звуковая система
F2	7,5	Радиочастотный приемник
F3	20	Блок управления электростеклоподъемниками со стороны водителя
F4	20	Бронировать
F5	10	Универсальный тестовый разъем, блок управления сиреной, разъем для передачи данных, парковочный зуммер с камерой заднего вида, выключатель питания наружного зеркала, блок наклона
F6	15	Переключатель управления люком
F7	25	Усилитель руля
F8	7,5	Избирательный рычаг ПСР
F9	10	Угловые светильники
F10	15	Бронировать
F11	25	Электрические стеклоподъемники правой двери
F12	25	Электрические стеклоподъемники левой двери
F13	10	Лампы салона и выключатель освещения
F14	10	Блок управления дверными замками и зажиганием, держатель брелока, кнопка запуска и остановки
F15	15	Замок задней двери
F16	15	Тревога
F17	10	Задние противотуманные фары
F18	25	Замки боковых дверей и замок зажигания (блокировка
F19	10	Начиная
F20	10	Стоп-сигналы, электроусилитель руля, автоматическое освещение селектора передач, система помощи при парковке, блок управления полным приводом, регулировка дальности света, IPS
F21	20	Моторный отсек МБ
F22	10	Сигнальная лампа подушки безопасности
F23	10	Дверные замки и замок зажигания (блокировка
F24	25	Стеклоочиститель
F25	15	Выход правый передний
F26	10	Блок управления дверными замками и выключателем зажигания (замком), темно-синий
F27	10	Конвертер ISG, аудиосистема, усилитель, боковые зеркала с электроприводом, управление крышей, аудио/видео и навигационный блок
F28	10	Комбинация приборов, генератор, блок климат-контроля, блок аудио/видео и навигации, переключатель системы помощи при парковке, переключатель обогрева сиденья водителя и пассажира, темно-синий, модуль контроля давления в шинах, лампа PAB и SBR
F29	10	Блок управления дверными замками и зажиганием, блок управления IPS, Navy, очистителем фар
Ф30	15	Стеклоочиститель для задней двери
F31	10	Климат-контроль, ионизатор, датчик дождя, управление люком, электрозеркала, дизельный агрегат, подкапотное МБ (реле 1 — реле вентилятора)
F32	20	Левая передняя розетка, задняя розетка, левый передний прикуриватель
F33	15	ЭБУ системы SRS
F34	15	Выключатель обогрева сиденья водителя/пассажира
Ф35	15	Переключатель левого/правого заднего сиденья с подогревом
Ф36	7,5	ЭБУ кондиционера
F37	7,5	Электрические зеркала, ЭБУ кондиционера, PCM

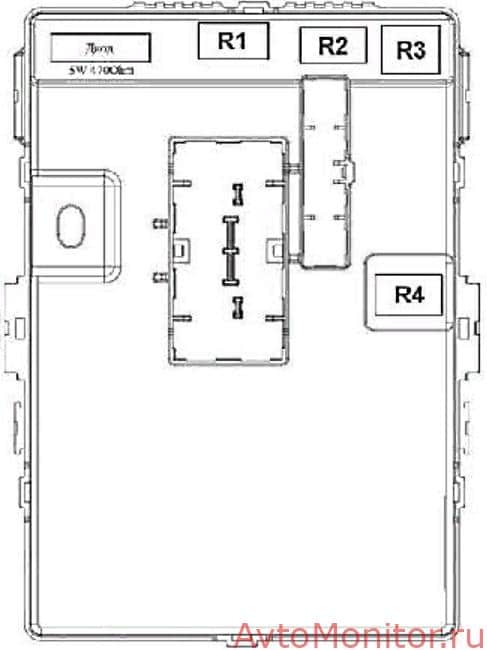

Реле (оборотная часть)

R1	Реле крышки багажника
R2	Реле охранной сигнализации
R3	Реле блокировки/отпирания двери
R4	Реле электрического стеклоподъемника
