Схема расположения реле и предохранителей Киа Сид 2006-2012 (1 поколение)

Как вынуть предохранитель на киа сид

Несмотря на надежность такого автомобиля, как Kia Ceed, он все же может сломаться. И нередки случаи перегрева предохранителей и реле в любом из представленных выше блоков. В таком случае рекомендуется своевременно выявить неисправность и обеспечить замену детали.

Таким образом, Kia Sid — это автомобиль, оснащенный тремя блоками предохранителей и реле, которые обеспечивают бесперебойную работу систем автомобиля.

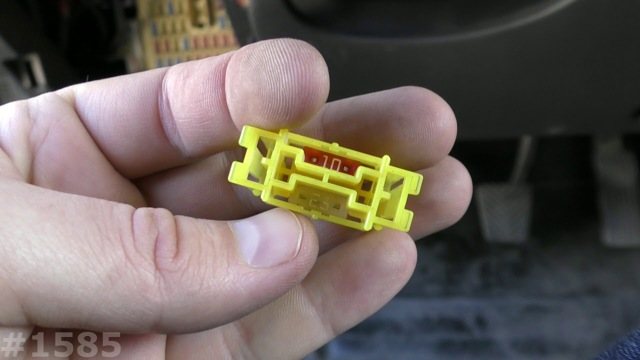

Правила замены плавких вставок

При выполнении смены предохранителей Киа Сид 1 поколения предварительно устраняется причина выхода из строя защитного элемента. Для извлечения неисправного устройства с плавкой вставкой используются специальные пластиковые щипцы. При установке нового предохранителя обязательно используется идентичный по току. Также категорически запрещается монтаж перемычек и самодельных плавких вставок. Иначе велика вероятность повреждения электрической цепи, вплоть до возгорания Kia Ceed I.

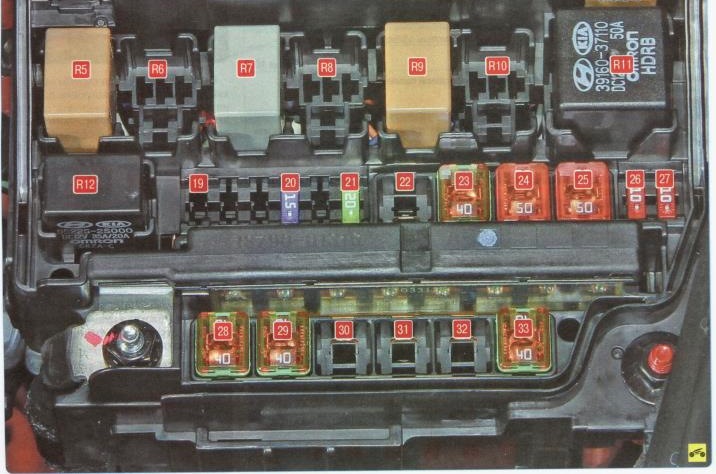

Блоки предохранителей в моторном отсеке KIA Ceed 1-го поколения

На KIA Ceed возможны 2 варианта размещения вставок.

Первая версия

На автомобилях до 2010 г. выпуска в моторном отсеке располагаются перемычки, работающие с такими электроприборами:

• АБС;
• ЕСП;
• зажиганием;
• ЭБУ оборудования в салоне;
• генератором;
• стартером;
• вентилятором охлаждения двигателя;
• омывателем лобового стекла и фар;
• выключателем зажигания;
• бензонасосом;
• подогревом наружных зеркал и пр.

На печатной плате установлены релейные переключатели для запуска нескольких электроприборов:

• кондиционера;
• топливного насоса;
• звукового сигнала;
• дворников;
• ПТФ.

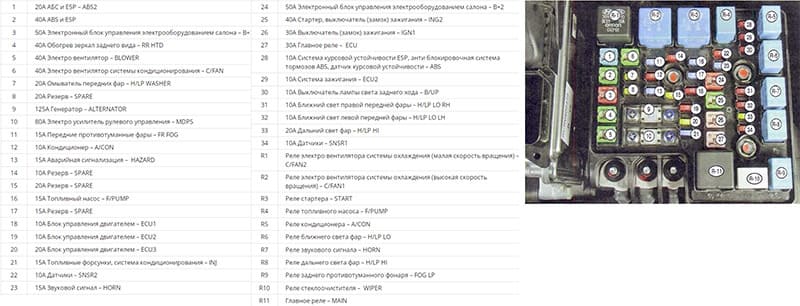

Схема и расшифровка первой версии.

Вторая версия

Расшифровку и распиновку на обновленных КИА Сид можно посмотреть в таблице:

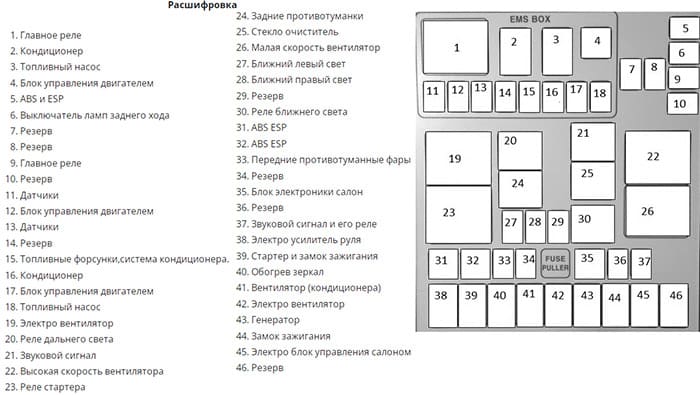

Схема и расшифровка второй версии блока.

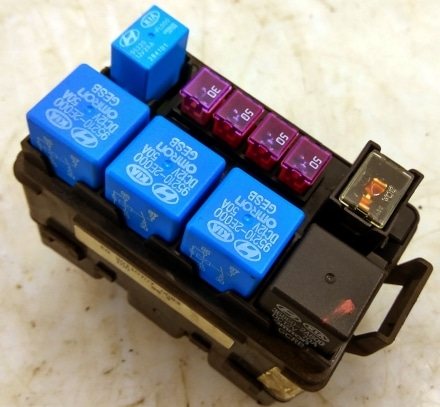

Дополнительный блок для дизельных двигателей

В установочном модуле для автомобилей с дизельным двигателем установлены элементы, связанные с подогревом топлива и свечами накаливания.

Также читайте:  Схема блоков предохранителей прикуривателя на KIA Optima K5 2012–2014 годов выпуска
Схема и расшифровка дополнительного блока.

Основной блок предохранителей

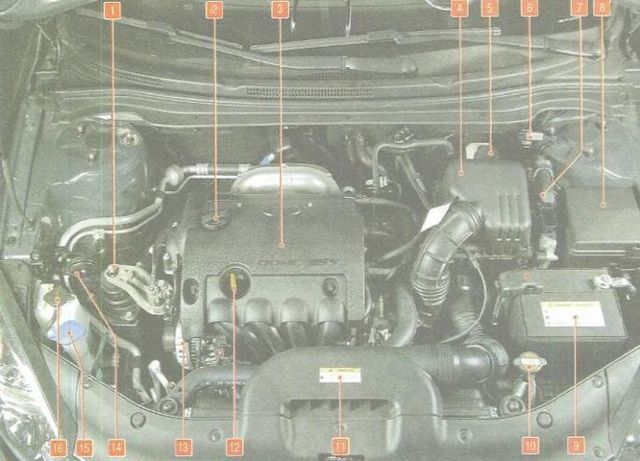

Блоки предохранителей Киа Сид расположены в 2-х местах: рядом с двигателем и в салоне автомобиля. Основной находится под капотом автомобиля, между аккумулятором и бачком антифриза.

Элементы предохранителей собраны в пластиковой коробке черного цвета. Чтобы увидеть содержимое, нужно подтянуть защелки. На одной из поверхностей крышки размещена схема предохранителей Киа Сид 2008 г. С ее помощью можно найти предохранитель, отвечающий за определенный участок бортовой электросети.

Бензиновый двигатель

В автомобиле с таким двигателем блоки элементов устанавливаются в районе моторного отсека, а также в салоне автомобиля. Для предохранителей Kia Ceed расшифровку можно найти на чертеже, расположенном на обратной стороне крышки.

В первую очередь, это сети в цепи различных реле:

• омыватели фар;
• датчик дождя;
• крышки багажника;
• дворники;
• электрическое окно;
• запирание / отпирание дверей;
• предохранители моторного отсека (реле 9) ECM (электронный блок управления двигателем;
• выключатель, блокирующий замок зажигания.

Другие элементы регулируют:

• механизм поясничной опоры сиденья водителя и пассажира;
• работа аудиовизуальных головок, прикуривателей, передних и задних розеток;
• автоматическое включение и выключение осветительных приборов;
• модуль подогрева сиденья водителя и пассажира;
• электроусилитель руля.

Кроме того, за работу отвечают предохранители Киа Сид 2008 года выпуска:

• комбинации инструментов;
• цифровые часы;
• электрический стояночный тормоз;
• подогрев руля;
• модуль иммобилайзера;
• панорамный люк;
• наружные зеркала заднего вида;
• выключатель стоп-сигнала;
• переключатель спортивного режима.

Дизельный двигатель

Предохранители дизельного автомобиля Киа Сид пронумерованы и представлены под капотом в таком порядке:

Число на схеме	Сеть обслуживала
1,2,28	Бронировать
3	Обратный свет
4	Электронный блок управления двигателем, иммобилайзер, открывание двери автомобиля без ключа
5	АБС, ESC
6, 22.30	ЭБУ, автоматическая коробка передач, стоп-сигналы
10	Бензонасос
11,14,17,21	ECM
12	Звуковой сигнал
13	Форсунки
15	Катушки зажигания
16	Стартер
18	Датчики кислорода, система контроля размера впускной трубы
19	Лобовое стекло с подогревом
ветры	Стоп-сигналы, помощь на подъеме
23,24	Предохранители автомобильного блока
25	Электровентилятор в системе отопления
26 год	Насос кондиционера
27	Датчик дождя
28 год	Обогрев заднего стекла
29	Блок предохранителей в салоне, замок зажигания
31,32	Стояночный тормоз
33	Вентилятор радиатора

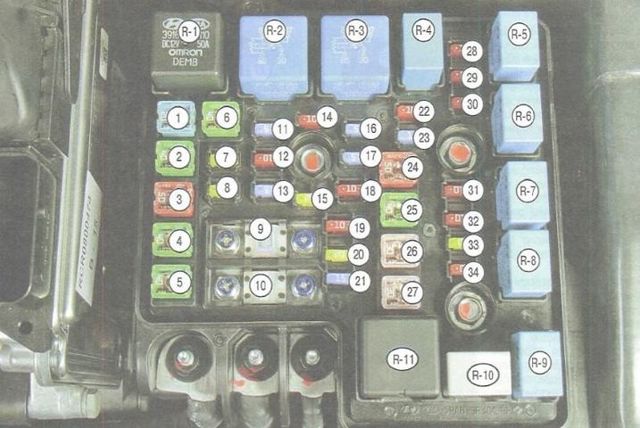

Схема реле и предохранителей Kia Ceed 1 ED под капотом

Предохранители

Наименование	Ампераж, ток в А	Защищаемая цепь
ALT	125/150 (DIESEL)	Генератор
MDPS	80	Блок управления системой контроля давления в шинах (мБРЭ)
ABS2	20	Антиблокировочная система
ABS1	40	Антиблокировочная система
B+.1	50	На панель В+
RR HTD	40	Система устранения обмерзания наружного зеркала заднего вида
BLOWER	40	Вентилятор
C/FAN	40	Вентилятор конденсатора
B+.2	50	На панель В+
IGN2	40	Замок зажигания
IGN1	30	Замок зажигания
ECU	30	Реле управления двигателем
SPARE. 1	20	Запасной предохранитель
FR FOG	15	Реле передних противотуманных фар
10	Реле кондиционера воздуха
HAZARD	15	Лампа аварийной сигнализации
F/PUMP	15	Реле топливного насоса
ECU.1	10	Реле управления двигателем
ECU.3	10	Реле управления двигателем
ECU.4	20	Реле управления двигателем
INJ	15	Реле кондиционера воздуха, насос форсунка
SNSR.2	10	Датчики
HORN	15	Реле звукового сигнала
ABS	10	Антиблокировочная система
EC U.2	10	Конденсатор, катушка зажигания
B/UP	10	Фонарь заднего хода
H/LP LO-RH	10	Фара (ближний свет, правая)
H/LP LO-LH	10	Фара (ближний свет, левая)
H/LP Hl	20	Реле фары (дальний свет)
SNSR.1	10	Датчик кислорода
SPARE	10	Запасной предохранитель
SPARE	15	Запасной предохранитель
SPARE	20	Запасной предохранитель

Предохранители (дополнительный блок для дизельного двигателя)

Наименование	Ампераж, ток в А	Защищаемая цепь
GLOW PLUG	80	Свеча предпускового подогрева
PTC HEATER #1	50	Нагреватель-термостат с И С Дспчиком N»1
PTC HEATER #2	50	Нагреватель-термостат с РТС-датчиком №2
PTC HEATER #3	50	Нагреватель-термостат с РТС-датчиком N83
FUEL FILTER HEATER	30	Обогреватель топливного фильтра

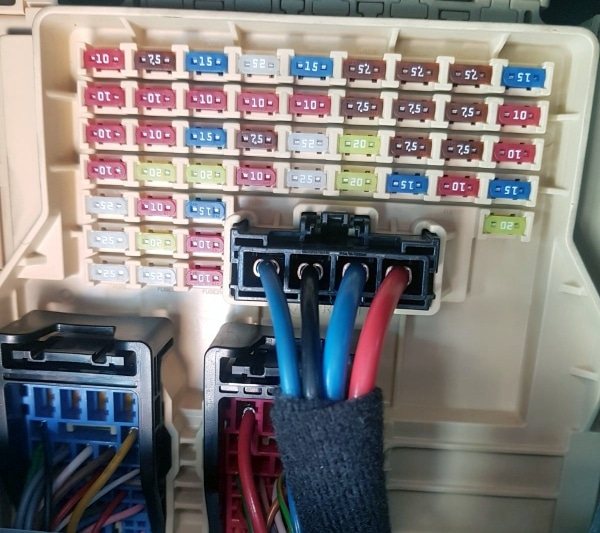

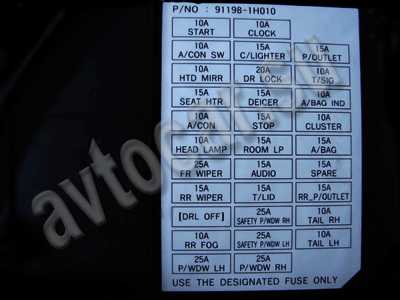

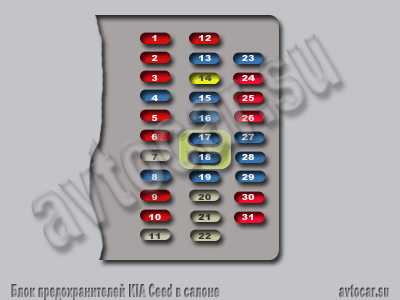

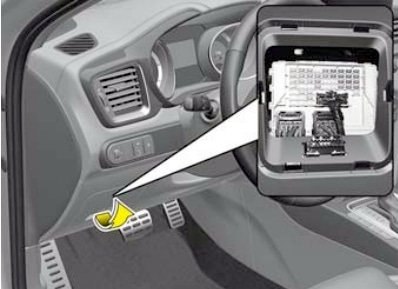

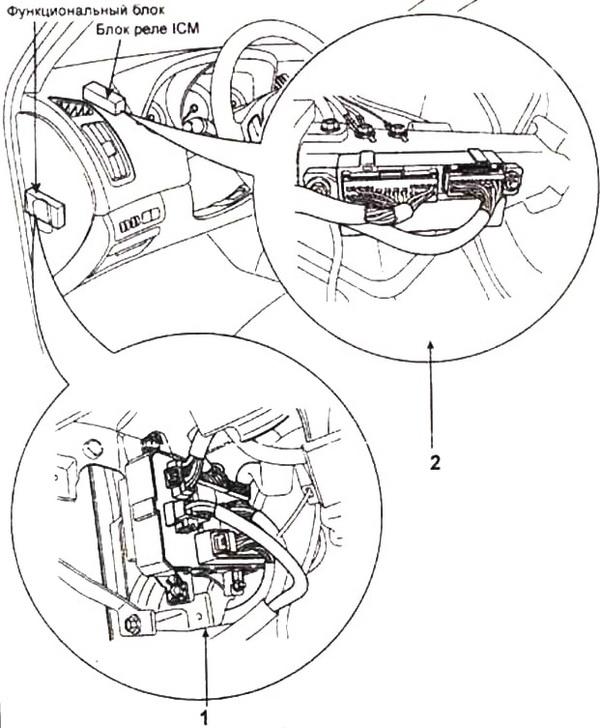

предохранители и реле в салоне Киа Сид первого поколения

В салоне автомобиля есть 1 основной блок предохранителей и 2 дополнительных блока реле. Блок предохранителей расположен с торца панели управления со стороны водителя, для доступа необходимо снять крышку.

1	10А Реле стартера — START
2	10А Блок управления кондиционером — A/CON SW
3	10А Система обогрева наружных зеркал заднего вида — HTD MIRR
4	15А Обогрев сидений —  SEAT HTR
5	10А Кондиционер — A/CON
6	10А Лампы дальнего света — HEAD LAMP
7	25А Стеклоочиститель ветрового окна — FR WIPER
8	15А Стеклоочиститель двери задка — RR WIPER
9	15А Включение ближнего света фар в дневное время — DRL OFF
10	10А Задние противотуманные фонари — RR FOG
11	25А Блок управления стекло подъемниками — P/WDW LH
12	10А Часы — CLOCK
13	15А Предохранитель прикуривателя Киа Сид — C/LIGHTER
14	20А Люк, реле блока управления зажигания — DR LOCK
15	15А Реле обогревателя ветрового стекла — DEICER
16	15А Стоп-сигналы — STOP
17	15А Освещение салона — ROOM LP
18	15А Аудиосистема, маршрутный компьютер — AUDIO
19	15А Задняя 5-ая дверь — T/LID
20	25А Блокировка электрических стеклоподъемников (правая сторона) — SAFETY P/WDW RH
21	25А Блокировка электрических стеклоподъемников (левая сторона) — SAFETY P/WDW LH
22	25А Электрические стеклоподъемники — P/WDW
23	15А Розетка электрического питания — P/OUTLET
24	10А Блок переключателей — T/SIG
25	10А Контрольная лампа подушки безопасности — A/BAG IND
26	10А Панель приборов — CLUSTER
27	15А Подушка безопасности — A/BAG
28	15А Блок управления дверями либо зажиганием — IGN1-A
29	15А Передняя розетка электрического питания — RR P/OUTLET
30	10А Задний правый габаритный фонарь — TAIL RH
31	10А Задний левый габаритный фонарь — TAIL RH

в этих блоках находятся —

1. реле заднего освещения, реле стеклоподъемников, реле отопителя, реле двери багажного отделения
2. реле центральной блокировки замков, реле обогрева ветрового стекла, реле задних противотуманных фонарей, реле звукового сигнала предупредитель­ной противоугонной сигнализации, реле датчика дождя, блок реле Built-in-ICM

Процесс снятия и замены

Для замены предохранителей вам потребуются:

• отвертка Филлипс;
• пинцет (закреплен в моторном отсеке);
• фиксированный ключ: 10 мм.

Под капотом

Порядок действий следующий:

1. Выключите зажигание, остановите автомобиль.
2. Снимите клемму с «-» полюса аккумуляторной батареи.
3. Откройте крышку блока, нажав на защелку сбоку от левой фары.

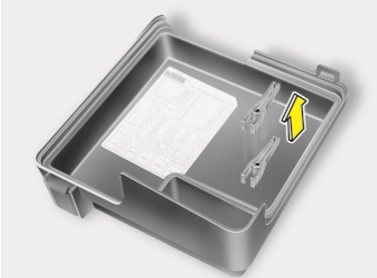

4. Снимите пинцет с крышки.
5. Вытащите перегоревший предохранитель пинцетом. Если необходимо заменить предохранители, защищающие цепи генератора и электроусилителя рулевого управления (№ 9 и 10), отверните 2 крепежных винта крестовой отверткой и извлеките их.
6. Установите запасные или новые детали.
7. Закрываем блок, ставим терминал.

Дополнительный блок под капотом Киа Сид 1 (для дизельных двигателей)

Расположение всех блоков управления

Общая схема расположения всех электронных блоков и компонентов управления.

Описание

1	Электронный блок управления ABS
2	Электронный блок управления кондиционером — в панели управления кондиционером /отопителем
3	Датчик солнечного света (система кондиционирования) (с системой автоматического управления освещением)
4	Блок управления электродвигателем вентилятора кондиционера/ отопителя – рядом с электродвигателем вентилятора
5	Реле электродвигателя вентилятора кондиционера/ отопителя
6	Датчик чистоты воздуха
7	Датчик удара, левый
8	Датчик удара, правый
9	Боковой датчик удара, левый — верхняя часть центральной стойки
10	Боковой датчик удара, правый — верхняя часть центральной стойки
11	Звуковой сигнал противоугонной системы
12	Резистор цепи возбуждения генератора
13	Аккумуляторная батарея
14	Блок управления системой поддержания скорости (круиз — контроль)
15	Диагностический разъем (DLC)
16	Реле электропривода стеклоподъемников-в блоке предохранителей/ реле под приборной панелью
17	Электронный блок управления двигателем
18	Блок предохранителей/ реле, моторный отсек 1
19	Блок предохранителей/ реле, моторный отсек 2 (Дизель)
20	Блок предохранителей/ реле, приборная панель
21	Реле обогревателя заднего стекла — в блоке предохранителей/ реле под приборной панелью
22	Звуковой сигнал (верхний)
23	Звуковой сигнал (нижний)
24	Электронный блок управления иммобилайзером (Дизель)
25	Кольцевая антенна иммобилайзера — около замка зажигания
26	Реле реостата подсветки комбинации приборов (с системой освещения в дневное время) — в блоке предохранителей/ реле под приборной панелью
27	Блок управления комбинацией приборов
28	Блок управления многофункциональным переключателем
29	Многофункциональный блок управления — функции: Противоугонная система, центральный замок, лампы системы освещения в дневное время, электропривод стеклоподъемников, аварийная сигнализация, фары, обогреватель заднего стекла, обогреватель лобового стекла, лампы освещения салона, система контроля не пристегнутых ремней безопасности, реле задних габаритов, очиститель/ омыватель лобового стекла
30	Датчик температуры окружающего воздуха — 1
31	Датчик температуры окружающего воздуха — 2
32	Блок управления системой парковки-за правой задней отделочной панелью
33	Зуммер системы парковки
34	Блок управления усилителем рулевого управления
35	Датчик дождя
36	Реле очистителя заднего стекла — за левой задней отделочной панелью
37	Блок реле — функции: Звуковой сигнал противоугонной системы, центральный замок, обогреватель лобового стекла, противотуманные фонари, датчик дождя
38	Фиксированный блок питания (система стоп-старт)
39	Блок управления подогревом сиденья, лев. – под сиденьем
40	Блок управления подогревом сиденья, прав. – под сиденьем
41	Блок контроля неисправности ламп стоп — сигналов — за правой задней отделочной панелью
42	Блок управления электроприводом люка
43	Электронный блок управления SRS
44	Реле задних габаритов — в блоке предохранителей/ реле под приборной панелью
45	Реле привода задней двери-в блоке предохранителей/ реле под приборной панелью
46	Электронный блок управления КПП
47	Блок управления блокировкой селектора и/ или ключа зажигания
48	Блок управления системы контроля давления в шинах
49	Датчик перемещения/ ускорения

Предохранители — KIA Ceed SW, 1.6 л., 2013 года

На прошлой неделе после использования компрессора, перестали работать все (вроде). Решил, что перегорел предохранитель.

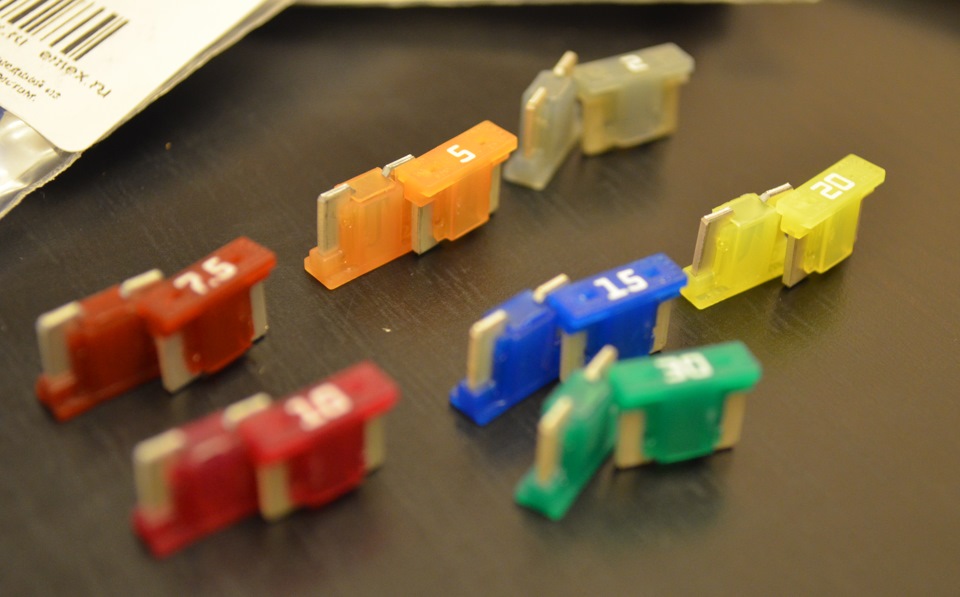

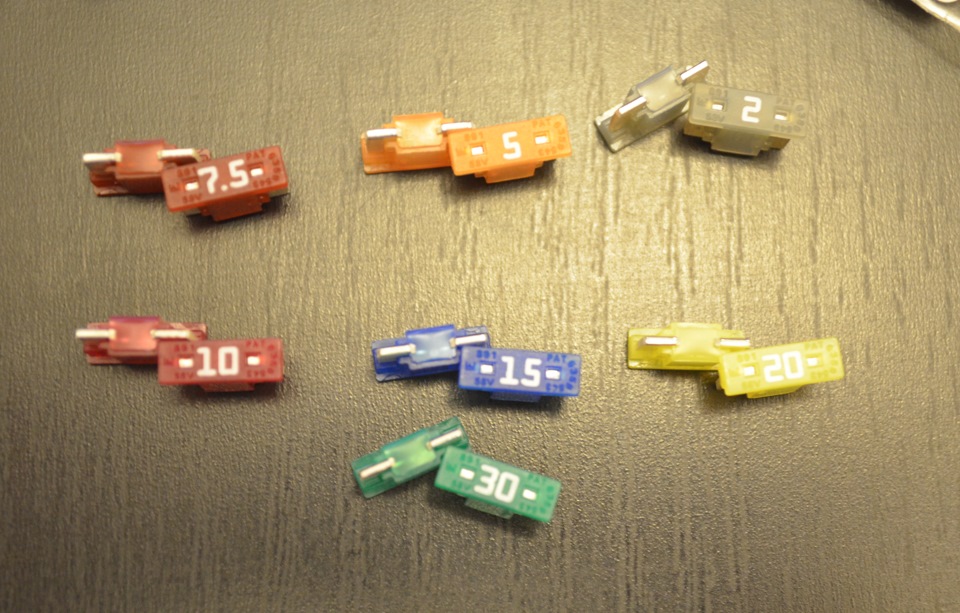

Фирма Tesla

FL 2A.10 — 2А
FL 5A.10 — 5А
FL 7.5A.10 — 7.5А
FL 10A.10 — 10А
FL 15A.10 — 15А
FL 20A.10 — 20А
FL 25A.10 — 25А
FL 30A.10 — 30А

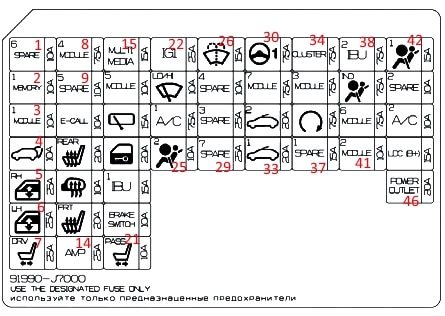

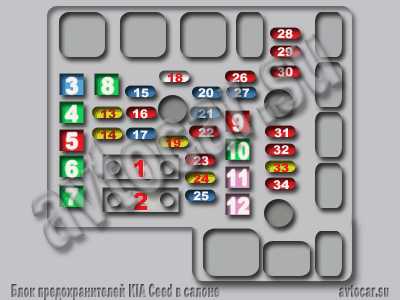

Схема блока предохранителей салона.

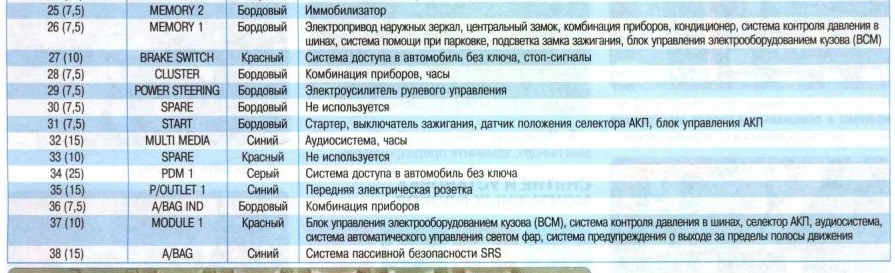

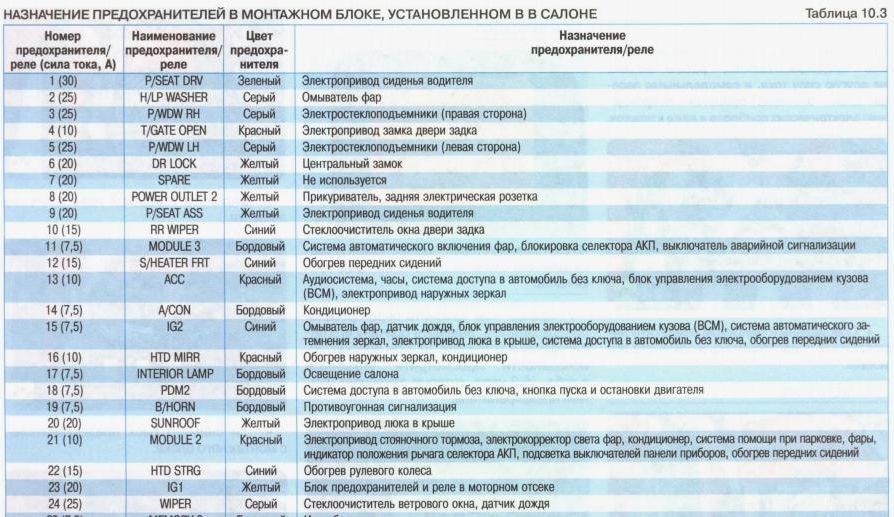

Описание предохранителей салона ч1

Описание предохранителей салона ч2

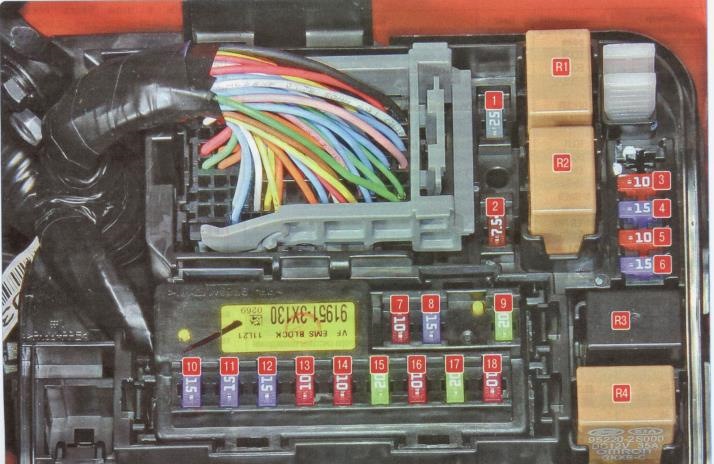

Схема предохранителей подкапотной области ч1

Схема предохранителей подкапотной области ч2

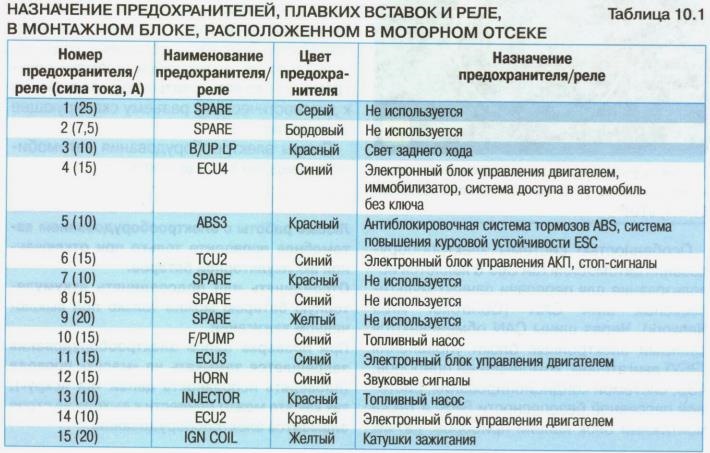

Описаниепредохранителей подкапотной области ч1

Оисание предохранителей подкапотной области ч2

Оисание предохранителей подкапотной области ч3

Не работает омыватель лобового стекла на Киа Сид

Такая проблема с омывателем лобового стекла на Киа Сид может привести к тому, что поездку придётся прекратить, чтобы не создать аварийную ситуацию на дороге. Поездку продолжить можно, но придётся останавливаться довольно часто, чтобы очистить лобовое стекло. В большинстве случаев такую проблему можно решить самостоятельно, просто следует знать, что искать, где искать.

Где может быть проблема

Если при включении переключателя не слышен звук работающего насоса омывателя лобового стекла, первое, что приходит на ум водителю, это проверить плавкую вставку в блоке предохранителей. Нужные предохранители установлены в салонном блоке, их два.

Они имеют обозначение на крышке FR WIPER, RR WIPER. Первый из них рассчитан на ток силой 25 Ампер, второй на 15 Ампер.

Проверить их можно визуально, но лучше использовать измерительный прибор, в качестве которого хорошо подходит автомобильный тестер или мультиметр.

Если предохранители находятся в исправном состоянии, убедитесь в поступлении напряжения бортовой сети на клеммы электродвигателя насоса омывателя лобового стекла.

Его отсутствие может быть из-за обрыва проводов подачи питания, окисления контактов переключателей на рулевой колонке или их неисправность. Попробуйте подключить электромотор насоса непосредственно к аккумуляторной батарее.

Работа моторчика подтвердит проблемы проводки или переключателей.

Наличие питания на клеммах нерабочего моторчика может свидетельствовать о его неисправности. Она может заключаться в износе щёток, обрыве в обмотках, других поломках. Устранить абсолютно все проблемы с электродвигателем самостоятельно невозможно, но восстановить работу зависших или изношенных щёток можно.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Монтажный блок

Kia Ceed (после рестайлинга) имеет 2 монтажных блока, для расположения которых выбраны моторный отсек и салон. Все легкосплавные перемычки и реле осуществляют защиту агрегатов и приборов от короткого замыкания.

Установить роль каждого предохранителя можно по таблице:

Обозначение	Назначение
1	Антиблокировочная система
4	Обогрев зеркала заднего вида
7	Омыватель переднего стекла и фар
10	Электроусилитель руля
12	Кондиционер
13	Аварийная сигнализация
16	Включение/выключение топливного насоса
22	Датчики (дождя, света и т. д.)
23	Подача звукового сигнала
32,33	Свет фар (ближний)
R1	Вентилятор
R1	Стартер

Предусмотрены также защитные элементы, ответственные за работу ряда систем автомобиля, например, безопасности зажигания или охлаждения двигателя.

Расшифровка блоков предохранителей KIA Ceed

МаркировкаНоминальный ток, AНазначение предохранителя       Основной блок предохранителей расположенных в салоне

1 START 10 Реле стартера 2 A/CON SW 10

Кондиционер

3 HTD MIRR 10 Обогрев наружных зеркал заднего вида 4 SEAT HTR 15 Обогрев сидений 5 A/CON 10

Кондиционер

6 HEAD LAMP 10 Фара 7 FR WIPER 25 Стеклоочиститель — перед 8 RR WIPER 15

Стеклоочиститель — зад

9 DRL OFF 10

Выключатель ближнего света фар в дневное время суток

10 RR FOG 10

Задние противотуманные фонари

11 P/WDW (LH) 25

Электро-стеклоподъемники — левая сторона

12 CLOCK 10 Часы 13 C/LIGHTER 15 Прикуриватель 14 DR LOCK 20 Электролюк
Блок управления зажиганием — реле 15 DEICER 20 Обогреватель лобового стекла — реле 16 STOP 15 Стоп-сигналы — выключатель
Блокировка рычага АКПП 17 ROOM LP 15 Освещение салона 18 AUDIO 15 Стереосистема
Маршрутный компьютер 19 T/LID 15 Дверь багажного отделения 20 SAFETY/WDW RH 25 Блокировка электро-стеклоподъемников — правая сторона 21 SAFETY P/WDW LH 25 Блокировка электро-стеклоподъемников — левая сторона 22 P/WDW(RH) 25 Электро-стеклоподъемники — правая сторона 23 P/OUTLET 15 Розетка 12В передняя 24 T/SIG 10 Блок переключателей 25 A/BAG IND 10 Подушка (-и) безопасности — контрольная лампа 26 CLUSTER 10 Панель приборов 27 A/BAG 15 Подушка (-и) безопасности 28 SPARE 15 Резерв 29 RR P/OUTLET 15 Розетка 12В задняя 30 TAIL RH 10 Габаритный фонарь — задний правый 31 TAIL LH 10 Габаритный фонарь — задний левый Блок предохранителей в подкапотном пространстве

1 ALT 125/150-дизель Генератор 2 MDPS 80 Система контроля давления в шинах — блок управления 3 ABS 2 20 ABS, ESP — блок управления 4 ABS 1 40 ABS, ESP — блок управления  5 B+ 1 50 На панель В+ (Блок предохранителей салон) 6

RR HTD

40

Обогрев наружных зеркал заднего вида

7 BLOWER 40

Вентилятор отопителя

8 C/FAN 40 Вентилятор кондиционера 9 B+ 2 50 На панель В+ (Блок предохранителей салон) 10 IGN 2 40 Замок зажигания, реле стартера 11 IGN 1 30 Замок зажигания 12 ECU 30 Модуль управления двигателем 13 H/LP WASHER 20 Омыватели фар 14 SPARE.1 20 Резерв 15 FR FOG 15 Противотуманные фары передние — реле 16 A/CON 10 Кондиционер — реле 17 HAZARD 15 Аварийно-световая сигнализация 18 SPARE — Резерв 19 SPARE 20 Резерв 20 F/PUMP 15 Реле топливного насоса 21 SPARE 20 Резерв 22 ECO.1 10 Модуль управления двигателем 23 ECU.3 10 Модуль управления двигателем 24 ECU.4 20 Модуль управления двигателем 25 INJ 15 Реле кондиционера воздуха
Форсунки 26 SNSR.2 10 Датчики: расход воздуха, генератор импульсов, топливного фильтра, датчик скорости. Выключатель стоп-сигналов. Блоки ЕСМ и РСМ. 27 HORN 15 Реле звукового сигнала 28 ABS 10 АБС 29 ECU.2 10 Кондиционер
Катушка зажигания 30 B/UP 10 Фонарь заднего хода 31 H/LP LO-RH 10 Ближний свет — правая фара, корректор фары 32 H/LP LO-LH 10 Ближний свет — левая фара, корректор фары 33 H/LP HI (I-II) 20 Дальний свет — реле фар 34 SNSR.1 10 Датчики: кислорода, положения распредвала и коленвала. Модуль иммобилайзера. Дополнительный блок в моторном отсеке — дизельный мотор 1 GLOW PLUG 80 Свечи накаливания 2 PTC HEATER 1 50 Термостат — нагреватель РТС датчик №1 3 PTC HEATER 2 50 Термостат — нагреватель РТС датчик №2 5 PTC HEATER 3 50 Термостат — нагреватель РТС датчик №3 6 FUEL FILTER HEATER 30 Обогреватель топливного фильтра

Блоки реле под торпедо

Реле в салоне Kia Ceed 1 расположены в двух дополнительных блочках. Первый смонтирован под торпедой, в верхней части слева от приборной панели. Второй – в нише с салонными защитными элементами Киа Сид.

Релейная часть первого монтажного блочка Kia Ceed I включает следующие электрические цепи:

• отопительный комплекс;
• замок багажника;
• задняя подсветка;
• привода подъема стекол.

Второй блочок Kia Ceed I с релейной частью обеспечивает работу:

• центрального замка;
• звукового оповещения противоугонной системы;
• обогрева лобового стекла;
• built-in-ICM;
• задних противотуманок.

Что приводит к отказу

Чаще всего к сбоям в работе прикуривателя, его гнезда, приводит использование электрических приборов, которые потребляют ток больше, чем может обеспечить предохранитель его цепи. Это в первую очередь автомобильные компрессоры. Их лучше всего подключать непосредственно к аккумуляторной батарее. Также проблему могут создать штекерные устройства подключаемых приборов. Если они изготовлены без соблюдения размеров контактных устройств, их подключение может создать короткое замыкание в цепи прикуривателя.

На что ещё следует обратить внимание

Наиболее часто происходит засорение или замерзание жидкости в магистралях её подачи к форсункам. Иногда через забывчивость водителя бачок омывателя оказывается пустым. Проблемы создаёт использование «контрафакных» незамерзаек или обыкновенной воды. В некоторых случаях применение двух разных видов жидкостей приводит к выпадению осадков, которые легко засоряют магистральные трубки и форсунки.

Если такое произошло на вашей машине Киа Сид, систему следует тщательно промыть, продуть сжатым воздухом, жидкость заменить на качественную. Жидкость, используемую не по сезону, меняют иначе она может замёрзнуть. Если такое случается, систему нужно отогреть. Для этого машину необходимо поставить в тёплое место. Это может быть отапливаемый гараж, подземная парковка, другие аналогичные места.

Где находятся предохранители и блок на КИА Сид 1 ED?

Блок предохранителей и реле раскидан в двух местах.

Блок реле и предохранителей под капотом

Находится рядом с аккумуляторной батареей и закрыт крышкой. Под крышкой находится ярлык с описанием реле/предохранителей, их название и номинал.

Блок предохранителей в салоне

Находится слева от рулевой колонки в торце панели приборов. Закрыт крышкой. Под крышкой находится ярлык с описанием реле/предохранителей, их название и номинал.

Блок предохранителей Киа Сид: маркировка, расположение

Предохранители автомобиля предназначены для предотвращения короткого замыкания электрических цепей и возможного возгорания в автомобиле. У Киа Сид три места: в моторном отсеке и в салоне. Отказ одного из элементов означает, что цепь разомкнута и отвечающий элемент требует замены.

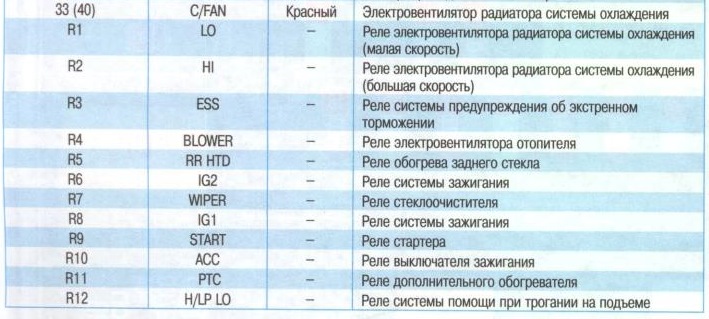

Блок предохранителей и реле в подкапотном пространстве

Расположение предохранителей в монтажном блоке, который находится под колпаком светодиода:

Номер предохранителя (сила тока, А)	Имя предохранитель/ реле	Цвет	Деловое свидание, встреча
1 (10)	НАЧИНАТЬ	Красный	Реле стартера
2 (10)	A / CONSW	Красный	Блок управления кондиционером
3 (10)	ЗЕРКАЛО HTD	Красный	Системы обогрева наружных зеркал заднего вида
4 (16)	СИДЕНЬЕ HTR	Синий	Подогрев сиденья
5 (10)	A / CON	Красный	Кондиционирование воздуха
6 (10)	ПРОЕКТОР	Красный	Ослепительные лампы
7 (25)	ПЕРЕДНИЙ дворник	Серый	Дворники
8 (15)	Стеклоочиститель RR	Синий	Стеклоочиститель задней двери
9 (15)	ДХО ВЫКЛ	Синий	Выключение ближнего света фар в дневное время
10 (10)	RR FOG	Красный	Задние противотуманные фары
11 (25)	P / WDW LH	Серый	Блок управления стеклоподъемниками
12 (10)	ЧАСЫ	Красный	Часы
13 (15)	C / UGHTER	Синий	Предохранитель прикуривателя Kia led
14 (20)	БЛОК DR	Желтый	Люк, реле блока управления зажиганием
15 (15)	ДЕЙСЕР	Синий	Реле обогрева лобового стекла
16 (15)	ОСТАНАВЛИВАТЬСЯ	Синий	Стоп-сигналы
17 (15)	КОМНАТА LP	Синий	Внутреннее освещение
18 (15)	АУДИО	Синий	Аудиосистема, бортовой компьютер
19 (15)	ВЫ D	Синий	Задний люк
20 (25)	БЕЗОПАСНОСТЬ P / WDW RH	Серый	Закрытие стеклоподъемников (правая сторона)
21 (25)	БЕЗОПАСНОСТЬ P / WDW SX	Серый	Закрытие стеклоподъемников (левая сторона)
22 (25)	P / WDW	Серый	Электрические окна
23 (15)	P / ВЫХОД	Синий	Розетка
24 (10)	T / MR	Красный	Блокировка переключателя
25 (10)	СУМКА A / IMD	Красный	Контрольная лампа подушки безопасности
26 (10)	СВЯЗКА	Красный	Панель управления
27 (15)	СУМКА	Синий	Воздушная подушка
28 (15)	НАДЕЯТЬСЯ	Синий	Бронировать
29 (15)	RR.P / ВЫХОД	Синий	Передняя розетка
30 (10)	ПРАВЫЙ ХВОСТ	Красный	Правый задний габаритный фонарь
31 (10)	ЛЕВЫЙ ХВОСТ	Красный	Левый задний габаритный фонарь

Где искать причину отказа

Как правило, при обнаружении проблемы, проверяют исправность предохранителя. Он находится в салонном монтажном блоке под номером 13. Номинальная сила тока этой цепи 15 Ампер. Следует отметить, что для машин различных годов выпуска номер предохранителя и его номинальный ток могут отличаться от указанного в этой статье. Проверить его можно автомобильным тестером или мультиметром. Нестандартный штекер может сильно выгнуть боковые токоподводящие контакты. Их можно выставить на своё место, обязательно при отключенном зажигании.

Заодно следует проверить подачу напряжения бортовой сети на ножках предохранителя. Если оно отсутствует, проверьте проводку и разъёмы подключения к монтажному блоку. Если в монтажном блоке проблем не обнаружено, проверяют гнездо прикуривателя. Один щуп измерительного прибора соединяют с массой машины, вторым аккуратно прикасаются к центральному контакту прикуривателя. Если питание отсутствует, проверке подвергают гнездо этого прибора. Для этого придётся извлечь его из передней панели. Отмечены случаи, когда причиной отказа становился окисленный контакт в разъёме. На самом разъёме устанавливают проволочную перемычку, которая служит своеобразной защитой и сгорает быстрее предохранителя.

Проверка электрической цепи

Для проверки электрической цепи Киа Сид первого поколения используют следующие методы:

• Поиск места короткого замыкания – выполняется при помощи мультиметра или индикаторной лампочки. Устройства устанавливаются не место изъятого предохранителя. При этом напряжение будет отсутствовать. Далее понадобится продернуть жгут с проводами. При наблюдении моргающей лампы или скачков напряжения, следует искать поврежденный проводник. Вероятней всего на нем нарушена изоляция, что приводит к замыканию на корпус автомобиля.
• Проверка надежности контактного соединения с «массой» – при отключенной АКБ, индикаторная лампа устанавливается на заведомо хорошую «массу». При этом второй контакт лампы присоединяется к проверяемой электрической цепи. В случае загорания лампы проблем с контактом нет и наоборот.
• Проверка целостности цепи – операции выполняются после обесточивания бортовой сети Kia Ceed I. Далее используется индикаторная лампочка с посторонним источником питания. Для проверки отдельного проводника понадобится подсоединить концы лампы в начале и конце провода. Отсутствие свечения лампы свидетельствует об обрыве. Таким же образом проверяется включенное положение выключателя, но концы лампы устанавливаются на соответствующие контакты.


Блок в салоне

Он расположен под панелью приборов со стороны водителя, за защитной крышкой.

На обратной стороне которого будет нанесено фактическое назначение в виде схемы.

Схема

Предохранитель №46, 20А, отвечает за прикуриватель.
