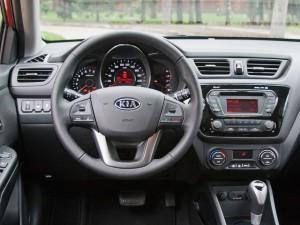

Управление на руле КИА Рио

Базовый комплект кнопок и функциональные возможности

Основной функцией установленной системы, является упрощённое управление аудиосистемой автомобиля. Удобное расположение на руле позволяет регулировать основные функции магнитолы, не отвлекаясь от управления транспортным средством. Простейший установочный комплект для КИА РИО включает следующие кнопки:

• VOL +/- небольшой рычажок, находящийся с левой стороны, позволяющий эффективно регулировать громкость;
• MUTE –отключение звука магнитолы;
• MODE – используется с целью переключения рабочих режимов магнитолы, функционирующей в режиме радио;
• стрелочные указатели – необходимы для поиска радиоволны.

Установив такое управление аудиосистемой на руле, можно регулировать работу магнитолы не отрывая взгляда от проезжей части, тем самым заботясь о безопасности движения.

Установочная система с интерфейсом BLUETOOTH

Отдельные разработчики пошли ещё дальше, дополнив установочный комплект интерфейсом BLUETOOTH. Благодаря этой опции, можно подключить мобильный телефон и отвечать на звонки посредством нажатия на кнопку, находящуюся на руле РИО. Такая система существенно отличается от предыдущего комплекта тем, что в ней не предусмотрена кнопка MUTE, позволяющая полностью отключить звук. Слева на руле устанавливают регулятор громкости и клавишу MODE, с правой стороны стрелочный указатель, позволяющий искать радиоволны, а также телефонные кнопки, функционирующие при помощи BLUETOOTH.

Внимание! Отметим, что кнопки могут устанавливаться только на модификацию, имеющую функцию мульти руль, которая предусматривает поддержку кнопочного управления, а также имеет функцию обучения.

Необходимый инструмент

• Простой ключ на 10;
• балонный ключ;
• отвёртка-звёздочка типа TORX T-30;
• крестовая отвёртка;
• нож или любой другой острый тонкий предмет.

Инструкция — подключаем мультимедийные кнопки на руле к магнитоле Pioneer

Рассмотрим процесс подключение Пионера к кнопкам на руле автомобиля Nissan Tiida.

Для работы нам потребуется:

• Руль с кнопками управления. Обычно на Ниссанах он имеется в штатном порядке;
• Новенькая магнитола от Pioneer;
• Адаптер ISO, переходник, должен быть в комплекте с автомагнитолой;
• Второй адаптер ISO. Вам нужно приобрести его отдельно;
• Адаптер SWI для кнопок на рулевом колесе о котором мы писали выше.

1.Первым делом соединяем черный, зеленый, синий и красный провод адаптера SWI-X1 с проводами на штатной колодке автомобиля в соответствии со схемой;

• синий провод ЛИНИЯ 1 — STRG SWA
• зеленый провод ЛИНИЯ 2 — STRG SWB
• черный провод МАССА — STRG GND
• черный провод МАССА — на минус питания (корпус авто).

2.Далее приступаем к программированию каждой кнопки на мультируле.

ВНИМАНИЕ! Перед началом следует убедиться, что белый провод адаптера отключен от массы.

Начинаем программировать, выполняя следующие действия в указанной последовательности:

Управлять магнитолой автомобиля должно быть удобно даже во время движения, ведь возможно серьезно сэкономить время при переключении аудиокомпозиций и изменения громкости динамиков. В базовой комплектации кнопки на руле Киа Рио 3 отсутствуют, на их месте заглушки. Мы расскажем, как самостоятельно их установить.

Установка кнопок на руль Киа Рио: последовательность процесса

Этап №0

Установка колёс в ровное положение. Снятие клеммы «–» с аккумулятора ключом на 10.

Этап №1

Ослабление крепежа звукового сигнала посредством Т40 в углублениях по бокам руля. Демонтаж класконного устройства. Отсоединение питания для подушки безопасности с применением ножа. Удаление лишнего, мешающего технологического разъёма.

Этап №2

«Головкой» на 22 ключа-баллонника отвинчивается рулевое колесо, которое крепится гайкой посередине. Руль снимается плавно, без рывков и толчков, при необходимости лёгкими движениями раскачивается из стороны в сторону, а гайка до конца ни в коем случае не откручивается.

Этап №3

За удалением рулевого колеса – отвинчивание на нём 6 задних винтов отвёрткой с дальнейшим снятием крышки-кожуха после освобождения защёлки. В последнюю очередь – съём пластмассовых панелей-заглушек вместе с оставшимися болтами (по три на каждую).

Этап №4

Расчистка места под новое оборудование. Симметричный монтаж кнопочного блока в освободившемся вместо заглушек пространстве производится в обратном порядке. Крепёж затягивается потуже. Надевается крышка, которую одновременно держат третьи болты от кнопок управления.

Особенности самостоятельной установки кнопочных блоков и комплектации с предустановленным оборудованием

Система имеет стандартную комплектацию, она состоит из двух основных блоков правого и левого, также предусмотрен комплект проводов, необходимых для подключения дополнительного оборудования. Кнопки могут быть установлены самостоятельно, на этом уйдёт не более 30 минут, при этом следует учесть, что потребуется демонтировать руль.

Необходимо учесть, что некоторые комплектации этой модели имеют предустановленные кнопки, инсталляция которых осуществлена производителем. Всего корейская компания выпустила несколько автомобилей в этой серии:

• KOMFORT;
• PREMIUM;
• LUXE;
• PRESTIGE.

Самостоятельно устанавливать кнопки придётся на моделях KOMFORT, остальные модификации оснащены необходимым функционалом, позволяющим эффективно управлять аудиосистемой не отвлекаясь от управления транспортным средством. Дополнительное кнопочное оборудование изготовлено из прочного пластика, соответствующего характеристикам материалов, используемых производителем. Самостоятельное дооборудование позволит сэкономить деньги, приобретя более дешёвую модель, при этом добившись необходимого уровня комфорта и функциональности.

Процесс установки кнопок. Последовательность действий

Первым делом, желательно, выставить колёса Вашего Kia Rio в «прямое» положение и не забыть снять одну из клемм с аккумулятора. Для этого пригодится ключ на 10.

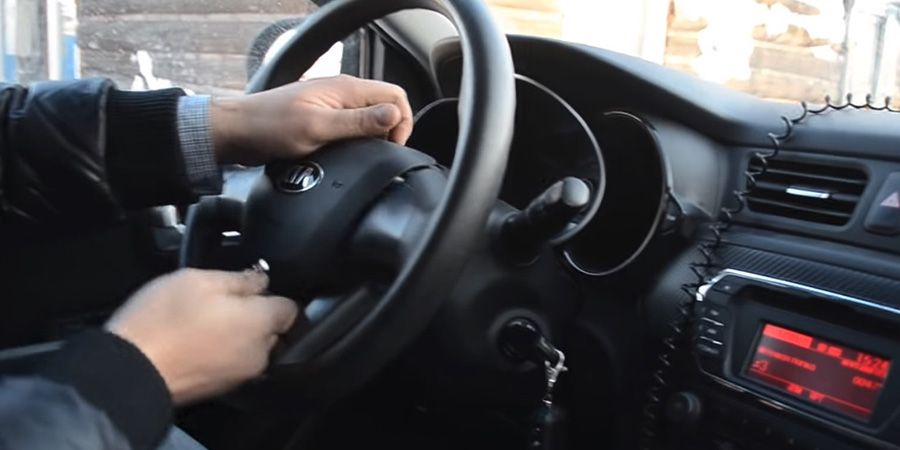

1. Необходимо найти углубления с болтами по бокам руля, удерживающими подушку безопасности, открутить их отвёрткой Т-30 и аккуратно снять её.

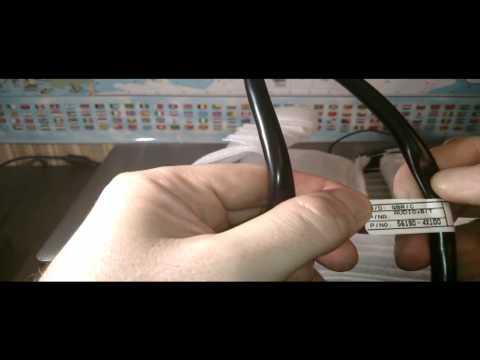

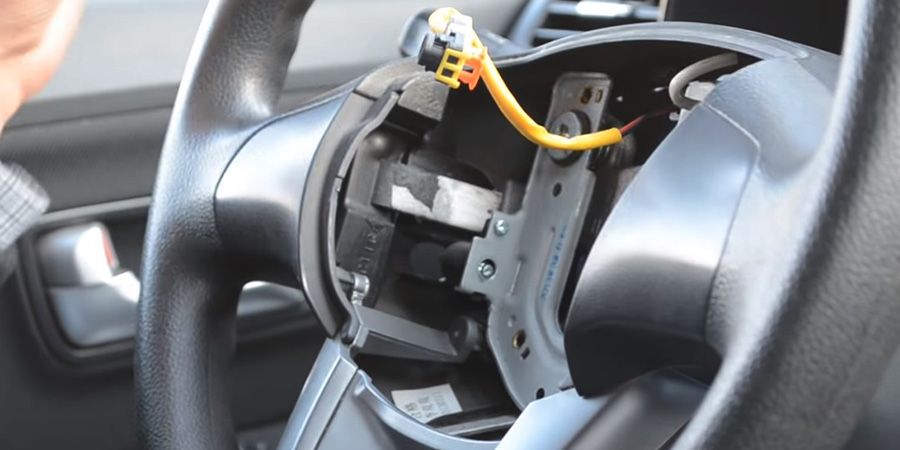

2. Отсоединить провода от рулевой колодки и блока подушки. Здесь пригодится острый предмет – с его помощью намного легче подцепить головку разъёма.

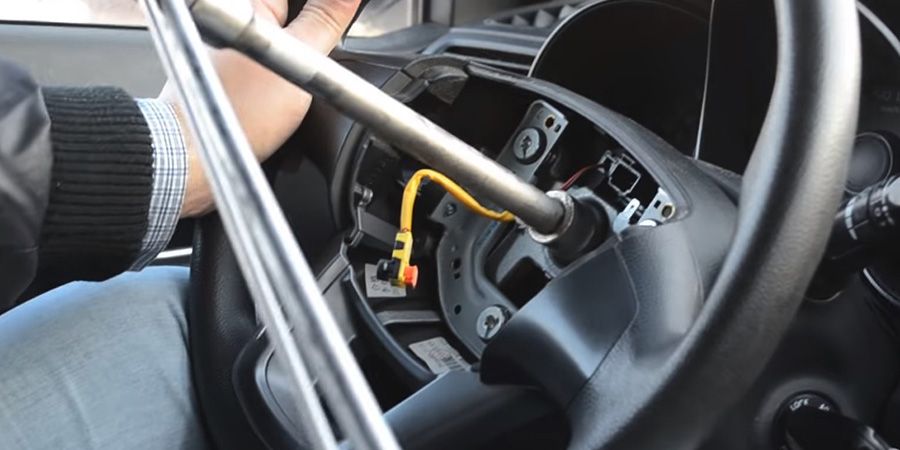

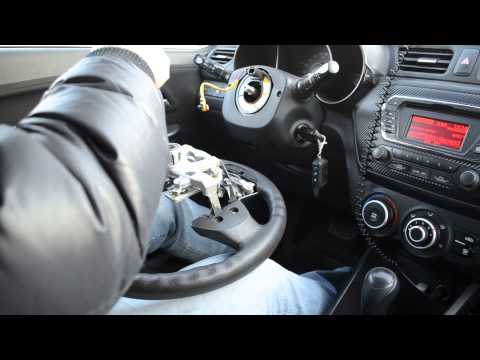

3. Теперь следует выровнять руль и открутить ключом «балонником» гайку посередине. Не стоит дёргать руль, достаточно с усилием плавно потянуть на себя, при необходимости раскачивая его из стороны в сторону. Старайтесь следить за тем, чтобы контактное кольцо осталось в первоначальном положении.

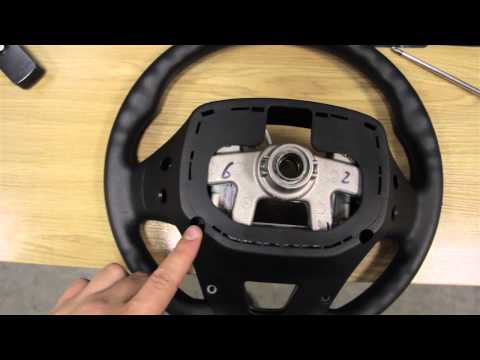

4. После отсоединения руля, крестовой отвёрткой открутить шесть винтов сзади и снять крышку.
5. Открутить оставшиеся, после чего снять пластмассовые панели-заглушки.
6. Остаётся только установить кнопки управления, проложить провода, закрутить, подсоединить штекеры и установить руль в обратном порядке.

С помощью таких нехитрых манипуляций в течение 30-40 минут Вы станете счастливым обладателем удобной, практичной и безопасной системы управления Вашей музыкальной коллекцией и телефонными звонками без отрыва от вождения.

Устанавливаем кнопки на руль Kia Rio 3

Rio 3

Управлять магнитолой автомобиля должно быть удобно даже во время движения, ведь возможно серьезно сэкономить время при переключении аудиокомпозиций и изменения громкости динамиков. В базовой комплектации кнопки на руле Киа Рио 3 отсутствуют, на их месте заглушки. Мы расскажем, как самостоятельно их установить.

Удобно, комфортно, безопасно

Можно подытожить, сделав следующие выводы:

• кнопки используются для эффективного и простого управления магнитолой;
• есть комплектации с предустановленным оборудованием, но на отдельные модели (KOMFORT) надо устанавливать систему самостоятельно;
• существует комплект с интерфейсом BLUETOOTH – позволяет отвечать на телефонные звонки, не отвлекаясь от вождения машины.

Инсталляция кнопочной системы существенно упрощает жизнь автолюбителям. Управляя транспортом, часто возникает надобность быстро выключить музыку, имея клавишу MUTE, это можно сделать моментально, не отрывая взгляда от проезжей части. Установи комплект позволяющий отвечать на звонки, можно сэкономить на приобретении специальной гарнитуры, которая обойдётся намного дороже.

Пользуйтесь удобной системой, расширяя возможности своего автомобиля.
