Задняя подвеска Киа Сид

Задняя подвеска

Задняя подвеска независимая, многорычажная (по три поперечных и одному продольному рычагу с каждой стороны), с телескопическими амортизаторными стойками 4 (рис. 7.3) и 13, стабилизатором 9 поперечной устойчивости. Направляющими элементами задней подвески являются продольные рычаги 7 и 16 управляющий и поперечные рычаги 1, 15,2 и 10. Такая система рычагов в сочетании с упругими резинометаллическими шарнирами обеспечивает подвеске свойство «пассивного подруливания»: при прохождении поворотов задние колеса поворачиваются на небольшой угол в сторону поворота, что обеспечивает лучшую устойчивость и управляемость автомобиля.

Телескопическая амортизаторная стойка совмещает функции упругог о элемента и гасителя колебаний. Амортизаторная стойка в нижней части соединена с нижним поперечным рычагом, а в верхней части прикреплена к кузову. На амортизаторной стойке собраны витая цилиндрическая пружина, буфер сжатия с защитным кожухом стойки и верхняя опора.

Нижние рычаги подвески соединены со стабилизатором поперечной устойчивости. Стойки стабилизатора поперечной устойчивости закреплены через шаровые шарниры на нижних поперечных рычагах и штанге стабилизатора. Штанга стабилизатора закреплена на балке заднего моста скобами с резиновыми подушками

Устройство задней подвески Kia Ceed

Задняя подвеска Kia Ceed ED — один из элементов кузова, обеспечивающий плавность хода и устойчивость автомобиля на дороге. Она состоит из продольных и поперечных рычагов, гарантирующих надежность, амортизаторов, сглаживающих все неровности дороги, а также стабилизаторов.

Каждый элемент на схеме задней подвески «Киа Сид» 2010 или любого другого года выпуска требует собственного подхода при проведении ремонтных работ. Сначала стоит ознакомиться со строением системы, воспользовавшись фотографиями и схемами, получить которые можно в дилерском центре. Далее выясняется, что именно вышло из строя, и только после этого начинается ремонт.

В целом, поведение уверенное, но хотелось бы пожелать корейским инженерам продолжать трудиться над совершенствованием, чтобы задняя подвеска и передняя подвеска были еще лучше, и тогда автомобиль KIA Ceed будет способен уверенно «побеждать» отечественные ухабы.

Передняя и задняя подвеска Kia cee’d ED

Проверка, техническое обслуживание, демонтаж, разборка и ремонт передней и задней подвески автомобиля Kia cee’d первого поколения (ED) с 2006 по 2012 годов выпуска.

Технические характеристики подвески
Передняя подвеска Тип MacPherson с цилиндрической пружинойАмортизатор передней подвескиТипГазовый, двойного действияХод, мм- колеса 15″ и 16″154,2- колеса.

Нижний рычаг передней подвески
Снятие 1. Поднимите переднюю часть автомобиля и закрепите на опорах. Снимите колесо. Предупреждение! При снятии колеса не повредите резьбу на шпильках.

Передний стабилизатор поперечной устойчивости
Снятие 1. Поднимите переднюю часть автомобиля и закрепите на опорах. Снимите колесо. При снятии колеса не повредите резьбу на шпильках крепления колеса. 2.

Верхний рычаг задней подвески
Снятие 1. Поднимите заднюю часть автомобиля и закрепите на опорах. Снимите колесо. Предупреждение! При снятии колеса не повредите резьбу на шпильках крепления.

Нижний рычаг задней подвески
Снятие 1. Поднимите заднюю часть автомобиля и закрепите на опорах. Снимите колесо. Предупреждение! При снятии колеса не повредите резьбу на шпильках крепления.

Дополнительный поперечный рычаг
Снятие 1. Поднимите заднюю часть автомобиля и закрепите на опорах. Снимите колесо. Предупреждение! При снятии колеса не повредите резьбу на шпильках крепления.

Продольный рычаг задней подвески
Снятие 1. Поднимите заднюю часть автомобиля и закрепите на опорах. Снимите колесо. Предупреждение! При снятии колеса не повредите резьбу на шпильках крепления.

Задний стабилизатор поперечной устойчивости
Снятие 1. Поднимите заднюю часть автомобиля и закрепите на опорах. Снимите колесо. 2. Отверните гайки и снимите тягу стабилизатора поперечной.

Колеса и шины
Колеса и шины поддерживают вес автомобиля, амортизируют незначительные удары от проезжей части дороги и передают усилия, возникающие при ускорениях.

Углы установки передних колес
Проверку углов установки передних колес необходимо проводить на специальном стенде, при этом автомобиль должен находиться в горизонтальном положении с.

Регулировка схождения передних колес
Примечания: Регулировка схождения должна выполнятся вращением левого и правого наконечника рулевой тяги на одинаковый угол. Отрегулируйте схождение так, чтобы.

Регулировка схождения задних колес
Схождение задних колес: 2,2±2 мм. 1. Ослабьте гайку болта с эксценттриком, крепящего дополнительный поперечный рычаг. 2. Поворачивая болт с эксцентриком по.

Затягивание гаек крепления колеса
1. Момент затяжки гаек крепления колес: 90 110 Н-м. Предупреждение! Окончательный момент затяжки необходимо проводить с использованием динамометрического.

Биение колеса
1. Поднимите автомобиль и закрепите на опорах. 2. Индикатором стрелочного типа измерьте биение колеса. Предельное допустимое биение колеса: Радиальное биение.

Износ шин
1. Измерьте глубину рисунка протектора шины. В канавках рисунка протектора шин имеются «индикаторы износа шин» высотой 1,6 мм, расположенные под прямым углом к.

Перестановка колес
1. Перестановку колес проводите в соответствии с порядком, приведенным на рисунке. Примечание. При перестановке колес запасное колесо не должно использоваться.

Проверка увода и курсовой неустойчивости автомобиля
1. Если при движении по ровному участку дороги автомобиль постоянно уводит в одну сторону, выполните следующие проверки. а. Переставьте передние колеса местами.

Диагностика износа шин
Слишком низкое давление воздуха в шинах ведет к повышенному расходу топлива. Преодоление крутых поворотов на высоких скоростях, стремительные разгоны и резкое.

Поиск и устранение неисправностей подвески
 Тугое рулевое управление Неправильно отрегулированы углы установки передних колес Отрегулируйте углы установки.

Задний вспомогательный рычаг

Для ремонта и замены вспомогательного рычага требуются специальные инструменты. Недостаточно просто открутить два болта и снять элемент. Необходимо снять шплинт, отсоединить тягу и произвести ряд других действий, которые помогут справиться с сервисным центром.

Задний верхний рычаг

Фото конструкции позволяет определить, где находится верхний рычаг, а также другие элементы задней и передней подвески. Порядок его замены:

1. машину необходимо поднять, закрепить и снять колесо.
2. После этого откручиваются два болта, удерживающие изделие, и снимается рычаг.
3. После установки новой гайки нужно закрутить на место с тем же крутящим моментом.

сначала нужно проверить втулку (она не должна выглядеть изношенной), а затем сам рычаг (не должно быть перегибов и повреждений).

Подвеска автомобиля

ПЕРЕДНЯЯ ПОДВЕСКА

Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками 1, витыми цилиндрическими пружинами, поперечными рычагами 6, стабилизатором поперечной устойчивости торсионного типа.

Передняя подвеска:  амортизаторная стойка; стойка стабилизатора поперечной устойчивости;  поперечина передней подвески; поворотный кулак;  шаровая опора; рычаг передней подвески

Основные элементы передней подвески -телескопические амортизаторные стойки 1, совмещающие функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова.

На амортизаторных стойках собраны витые цилиндрические пружины, буфера сжатия с защитными кожухами и верхние опоры с упорными подшипниками. Через верхнюю опору передается нагрузка на кузов автомобиля. Амортизаторная стойка соединена с рычагом 6 подвески через поворотный кулак 4 шаровой опорой 5.

Штанга стабилизатора поперечной устойчивости соединена с поперечиной 3 передней подвески двумя скобами через резиновые подушки, а с амортизаторными стойками 1 — двумя стойками 2 стабилизатора поперечной устойчивости.

Рычаги подвески прикреплены к поперечине 3 передней подвески через сайлент-блоки и резинометаллические шарниры.

Ступицы передних колес установлены на нерегулируемых двухрядных радиально-упорных шариковых подшипниках.
1. Подрамник 2. Нижний ычаг 3. Рулевой механизм 4. Штанга стабилизатора 5. Узел передней стойки

ЗАДНЯЯ ПОДВЕСКА

Задняя подвеска независимая, многорычажная (по три поперечных и одному продольному рычагу с каждой стороны), с амортизаторами 6 (рис. 7.3) и стабилизатором 1 поперечной устойчивости. Направляющими элементами задней подвески являются продольные рычаги 8, поперечные рычаги 2 и 3, а также управляющие рычаги 7. Такая система рычагов в сочетании с упругими резинометаллическими шарнирами обеспечивает подвеске свойство пассивного подруливания: при прохождении поворотов задние колеса поворачиваются на небольшой угол в сторону поворота, что обеспечивает лучшую устойчивость и управляемость автомобиля.

Задняя подвеска:  штанга стабилизатора поперечной устойчивости;  верхний поперечный рычаг; 3 нижний поперечный рычаг; поперечина задней подвески; пружина задней подвески; амортизатор; управляющий рычаг;  продольный рычаг; кулак задней подвески

Амортизатор выполняет функции гасителя колебаний. В нижней части он соединен с нижним поперечным рычагом, а в верхней части прикреплен к кузову. На амортизаторе собраны буфер сжатия с защитным кожухом и верхняя опора.

Нижние рычаги подвески соединены со стабилизатором поперечной устойчивости. Стойки стабилизатора поперечной устойчивости закреплены через шаровые шарниры на нижних поперечных рычагах и штанге стабилизатора. Последняя закреплена на поперечине задней подвески скобами с резиновыми подушками.

1. Задний амортизатор 2. Задний продольный рычаг 3. Задний верхний рычаг 4. Задний стабилизатор 5. Задний нижний рычаг 6. Задний вспомогательный рычаг

Подвеска Киа Сид схема и ремонт

Многорычажную конструкцию в таком месте, как задняя подвеска автомобиля Киа Сид сегодня встретить достаточно легко. Это распространенная схема, которой подавляющее большинство производителей отдает предпочтение в угоду повышения устойчивости и наделения своих моделей уверенной управляемостью.

В основе любой многорычажной конструкции подвески, естественно передняя подвеска здесь в учет не берется, присутствуют такие элементы:

• рычаги, одни из которых являются поперечными, а другие продольными;
• цельный подрамник;
• витые пружинные элементы;
• амортизаторы;
• ступицы вместе с цапфами;
• стабилизатор со стойками.

Возможные варианты замены

Задняя поперечина

Для замены перекладины необходимо обратиться в сервисную службу. В отличие от элементов передней подвески, которые представляют собой привод, здесь все детали и крепления выполнены таким образом, что самостоятельно их заменить сложно. Допущенная ошибка все равно потребует вмешательства мастера и ремонт станет дороже. Здесь недостаточно открутить гайки — потребуется тщательное вмешательство в работу систем.

Конструкция передней ходовой kia ceed jd

Передняя подвеска независимая Киа Сид 2021 типа МакФерсон с рычагами и рессорами, состоящая из следующих элементов:

1. 1. Телескопические амортизаторы — предназначены для гашения колебаний кузова в вертикальном направлении, передаваемых передними колесами. Они также служат телескопическим элементом направляющего устройства. Нижняя часть стойки через шаровую опору соединена с рычагом передней подвески. Верхняя часть снабжена опорами с упорными подшипниками, компрессионными подушками с пыльниками. Сила передается на тело с помощью опор. На штанге демпфера установлены винтовые пружины.



   2. Рычаги поперечные — крепятся к крестовине с помощью сайлентблоков и резинометаллических петель.

   3. Торсионный стабилизатор поперечной устойчивости (СПУ) — стержень СПУ соединяется с траверсой двумя скобами с резиновыми подушечками. Крепление с амортизаторами обеспечивают две стойки СПУ.
   4. Ступицы — устанавливаются на передние колеса Kia Ceed 2021 года с помощью двухрядных радиально-упорных шарикоподшипников, без возможности регулировки.

Ресурс элементов ходовой

Подвеска Киа Сид ЕД имеет репутацию конструкции средней надежности, обеспечивающей достаточную плавность хода и управляемость.

Почти все механизмы узла можно постепенно заменить новыми расходниками.

Срок эксплуатации передней амортизаторной стойки Kia Ceed составляет 30-40 тысяч километров. Задние стойки служат до 60 000 км. Периодичность замены втулок переднего стабилизатора не должна превышать 40-50 000, втулки сзади меняются каждые 80000. Срок эксплуатации амортизаторов Киа Сид достигает 70-90000, шаровых опор – 80-100 000 км. Замену ступичных подшипников необходимо производить не позднее 100 000. Ресурс сайлентов на передних рычагах составляет 90-120 тыс. Срок службы развальных рычагов, установленных на Kia Ceed 1, не превышает 100000 пробега. Периодичность замены плавающих сайлентов составляет не больше 120 000. При постоянной нагрузке на пассажирскую часть салона пружины быстро выходят из строя.

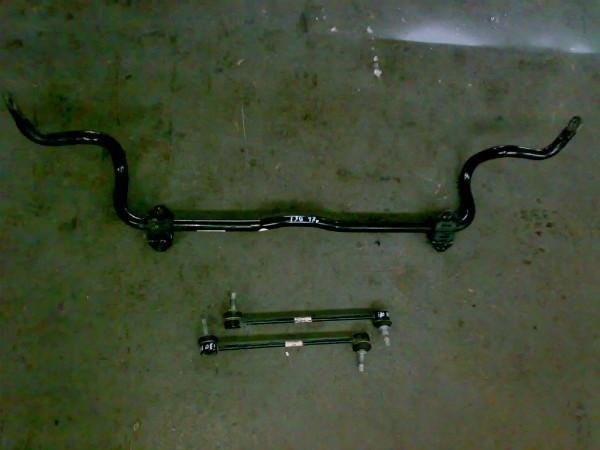

Задний стабилизатор поперечной устойчивости

Замена стабилизатора осуществляется по принципу аналогичному продольному рычагу, так как они расположены близко друг к другу:

1. Сначала автомобиль поднимается и фиксируется.
2. Далее отключается тяга, после чего сам стабилизатор снимается с балки.
3. необходимо снять втулку и кронштейн, чтобы осмотреть сам элемент и выявить неисправности.
4. После устранения поломки или замены детали.

Сборка происходит в обратном порядке.

Задачи подвески

Схема задней ходовой части в модели Киа Сид включает в себя по 4 рычага на одну сторону. Три элемента являются поперечными, а 4-й — продольный. Посредством рычажной системы обеспечивается корректное удержание ступицы вместе с колесом в движении в единицу времени. Подрамник позволяет снизить уровень вибраций на кузов, передаваемых элементами подвески.

Крепление каждого из рычагов производится с помощью болтовых соединений через резинометаллические втулки, именуемые сайлентблоками. Подобные смягчающие компоненты присутствуют не только в рычагах, но и в точках крепления самого подрамника.

Для гашения вертикальных колебаний служат амортизаторы, работа которых предполагается в тандеме с пружинами. Таким образом, обеспечивается максимально эффективное положение кузова относительно дорожного полотна. Это особенно заметно при проезде неровностей, когда накренившийся под собственным весом кузов быстро и эффективно возвращается на исходное место с помощью указанных амортизационных элементов.

За устойчивость в поворотах и противодействие боковым усилиям отвечает стабилизатор, который крепится к специальным кронштейнам подрамника и обоими краями соединяется со своими стойками. Ресурс их (стоек) невелик, порядка 60-80 тыс. км, поскольку они воспринимают нагрузки с повышенным усилием. На долговечность этих компонентов, равно как и прочих узлов задней ходовой, оказывает влияние состояние дорожных полотен и интенсивность поездок.

Поворотный кулак является своего рода связующим звеном между рычагами. С его помощью перераспределяются усилия, возникающие в компонентах подвески при движении KIA Ceed. В саму цапфу (или кулак) устанавливается ступица, которая служит для удержания колеса и обеспечения его вращения. Некоторые малоопытные владельцы самопроизвольно вводятся в заблуждение, путая цапфу со ступицей. Такому контингенту в помощь адресуем фото, которое позволит окончательно разобраться с видом и назначением указанных элементов. Кулак на данной схеме обведен в кружок, дабы искоренить дальнейшую путаницу.

Меняем сайлентблоки задней подвески Kia Ceed JD

Ceed JD 2

При каждом ТО рекомендуется проверять на целостность сайлентблоков Киа Сид JD.

Они оказывают существенное влияние на управляемость Kia Ceed II. При выявлении трещин, вспучивания резины или люфта резинометаллического шарнира понадобится выполнить техническое обслуживание подвески. Оно заключается в замене задних или смене передних сайлентблоков. Рассмотрим, что для этого нужно, и какие операции понадобится выполнить.

Артикулы оригинальных сайлентблоков задней подвески Kia Ceed

Для замены сайлентблоков задней подвески Киа Сид 2014 на оригинальные, используются следующие артикулы запасных частей:

55215A6100 (в новых каталогах внесены изменения на 55215A2000) – сайлентблок рычага под пружиной;

Аналоги

Готовимся к замене своими руками

Для замены задних сайлентблоков Киа Сид 2015 потребуется:

Пресс или специальное приспособление. Последнее можно изготовить по готовым чертежам из интернета, используя услуги токаря.

Замена резинометаллических шарниров заднего нижнего рычага и поворотного кулака

Замена сайлентблоков задней подвески и поворотного кулака Kia Ceed 2016 выполняется следующим образом:

1. Киа Сид второго поколения устанавливается на смотровую яму, и фиксируется ручным тормозом, а также упорами под передние колеса.
2. При помощи домкрата поднимается задняя часть Kia Ceed II с одной стороны, предварительно ослабляются фиксирующие элементы колеса. Домкрат упирается в порог. Дальнейший порядок действий идентичен для левой и правой стороны подвески Киа Сид 2017.
3. Демонтируется колесо.
4. Под порог укладываются упоры в виде досок.
5. В области кулака под край нижнего рычажного устройства устанавливается второй домкрат, с предварительно выдвинутым рабочим элементом на 2/3 части. Это необходимо для дальнейшего опускания устройства.

Задний нижний рычаг

Подвеска «Киа Сид» 2008 года, как и на всех машинах серии, перед установкой проходит многочисленные тесты и испытания. Однако временами она терпит неудачу. Заменить нижний рычаг немного сложнее, чем верхний. Для этого вам понадобятся:

1. Поднимите и закрепите автомобиль, снимите колесо.
2. Нижний рычаг фиксируется домкратом, чтобы он не свисал.
3. Ослабьте левый фиксатор, но не снимайте его полностью.
4. Откручиваем правую гайку и снимаем болт, соединяющий рычаг и опору ступицы.
5. Снимите пружину и ее подшипник.
6. Откручиваем болт слева и снимаем рычаг.

Обратная установка выполняется по тому же принципу. Используйте домкрат, чтобы совместить рычаг и отверстия для болтов.

Как ремонтируется задняя подвеска «Киа Сид» 2013 и чем отличается от подвесок других поколений Kia Ceed

Задняя подвеска Kia Ceed ED — многорычажная конструкция, оснащенная тремя поперечными и продольным рычагом с каждой из сторон. Схема независимой подвески поможет обнаружить проблему и выполнить ремонт.

Отличия подвесок в разных поколениях Сид

Задняя подвеска в предыдущей генерации вызывала массу нареканий ввиду своей чрезмерной жесткости. Владельцы Киа Сид сетовали на недостаточность комфорта при проезде неровностей и выбоин, когда каждая кочка ощущается со всей полнотой. Производитель прислушался к разгневанным владельцам и перенастроил подвеску, наделив ее иными характеристиками в плане баланса между мягкостью и жесткостью, не нарушая управляемости.

Как же изменилось поведение подвески в новой генерации модели Киа Сид? Кстати говоря, передняя подвеска тоже улучшена. Устроим тест. Начав движение, сосредотачиваемся на ощущениях в ожидании тряски при прохождении неровностей. Однако ничего подобного не происходит. Пока хвалим производителя, мысленно осыпая его всевозможными наградами. Впереди показалась крышка люка канализационной сети. Целимся на нее колесом. Итак, наезд! Да, ощущения не самые приятные, однако сносные. Убеждаемся, что преобразования пошли автомобилю KIA Ceed на пользу и новая ходовая существенно превосходит конструкцию, которая присутствовала в предыдущем поколении.

Амортизаторы

(Dampers, Shock absorbers — англ.)

Характеристики амортизаторов тесно связаны с жесткостью пружин. Пружины влияют на длину хода подвески, а амортизаторы на скорость перемещения.

Усилие сжатия

(Compression Damping — англ.)

Сопротивление амортизатора сжатию влияет на скорость сжатия подвески: внешних колес в повороте, передних в торможении, задних при разгоне. Чем больше значение, тем медленнее будет перемещаться кузов машины при перераспределении веса и тем проще управлять такой машиной. Платой за это является ослабление сцепных свойств покрышек — ухудшится тормозная динамика и скорость прохождения поворотов.

Усилие отбоя

Как и усилие сжатия, усилие отбоя гасит колебания кузова в пользу упрощения контроля, только при обратном ходе (расжатии) подвески.

Стабилизаторы поперечной устойчивости

Уменьшают поперечные крены кузова (и вместе с ними наклон колес) и делают реакции машины более быстрыми и предсказуемыми. Но переусердствовать с ними не стоит, они делают независимую подвеску более зависимой — при ударе одного колеса вздрогнет и противоположное, и весь кузов. К тому же стабилизаторы уменьшают сцепление. Соответственно они уменьшают поворачиваемость спереди и увеличивают сзади. Ими подстраивают поворачиваемость на стадии тонкой настройки.

 Управление

 Плечо обката

Это расстояние между осью поворота колеса и серединой его покрышки (А). При движении на заднеприводной машине с положительным плечом обката сила сопротивления качению неведущего колеса создает на этом плече ощутимый момент, который устремляет руль в центральное положение. Это может быть полезно на «нервных» и трудных в управлении машинах. В случае «ватного» управления наоборот делается отрицательное плечо для добавления остроты. На переднеприводной машине при движении накатом или торможении ситуация повторяется, а при разгоне все в точности наоборот. Поэтому любые ненулевые значения будут попеременно то помогать, то вредить, внося лишний дисбаланс в управление.

 Кастер

Продольный угол наклона оси поворота

Обеспечивает динамическую стабилизацию управляемых колес — проще говоря, заставляет автомобиль с отпущенным рулем ехать прямо. Принцип действия ясен из поведения колесика на кресле — в движении оно стремится оказаться позади ножки, то есть занять наиболее устойчивое положение. Чтобы получить тот же эффект на автомобиле (заднеприводном), точка пересечения оси поворота с поверхностью дороги (с) должна быть впереди центра пятна контакта колеса с дорогой (d). Для этого ось поворота и наклоняют назад, как у велосипеда. Теперь при повороте боковые реакции дороги, приложенные позади, стараются вернуть колесо на место. Более того, если на машину действует боковая сила, то кастер обеспечивает при случайно отпущенном руле плавный поворот машины по направлению этой силы, и не дает ей опрокинуться. На переднеприводном автомобиле при торможении динамическая стабилизация работает так же, как и на заднем приводе. Но при разгоне колесо уже не катится позади ножки, а толкает ее впереди себя, поэтому динамическая стабилизация не требуется.

На этом значение кастера не заканчивается, при повороте руля он наклоняет оба колеса в сторону поворота. Когда колесо наклоняется, наружная окружность качения становится больше внутренней, и соответственно проходит больший путь. Но так как это одно и то же тело и не может разорваться, то внутренняя часть тормозит внешнюю и колесо стремится повернуть в сторону наклона. Это значит что кастер, наклоняя оба передних колеса в сторону поворота, увеличивает поворачиваемость при повернутом руле.

Поперечный наклон оси поворота

Дает весовую стабилизацию управляемых колес. При этой схеме в момент отклонения колеса от «нейтрали» передок начинает подниматься. А так как весит он немало, то при отпускании руля под действием силы тяжести система стремится занять исходное положение, соответствующее движению по прямой. Весовая стабилизация присутствует лишь при сохранении положительного плеча обката. Но в повороте инклин наклоняет внешнее колесо под невыгодным углом (как у положительного развала) и у него портится пятно контакта. А так как на него в повороте приходится основная нагрузка, вся ось теряет в сцеплении. Этот недостаток можно компенсировать кастером и развалом, тогда сцепление внешнего колеса будет хорошим, но у внутреннего (хоть и менее важного) сильно ухудшится.

Для переднеприводных машин сцепление передней оси чрезвычайно важно, и к этой стабилизации следует прибегать в последнюю очередь. У мощных заднеприводных машин наоборот все упирается в сцепление задних колес и небольшая потеря сцепления передней оси в повороте даже полезна, так как компенсирует избыточную поворачиваемость.

 Параллельность поворота колес

При значении 1 оба колеса поворачиваются на одинаковый угол; 0 — по мере поворота руля внутреннее колесо отклоняется на больший угол, чем внешнее. В повороте внутреннее колесо идет по меньшему радиусу, поэтому и поворачивать его надо сильнее внешнего. К тому же по мере поворота руля уменьшается схождение передних колес, тем самым, увеличивая стабильность управления в повороте. Чем меньше радиусы поворотов на трассе, тем меньше должна быть эта величина.

 Колеса

 Cхождение

Положительное схождение (toe-in): при виде сверху, если провести прямые линии вдоль колес, они пересекутся спереди машины. Отрицательное схождение (toe-out): воображаемые прямые пересекутся позади машины. Положительное схождение на задней оси делает ее устойчивее на прямой. С отрицательным машина будет рыскать по сторонам. С передней осью все наоборот — положительное схождение передних колёс добавляет машине поворачиваемости, становится легче заныривать в поворот. Отрицательное повысит стабильность управления. Сильное отклонение схождения от нуля увеличивает сопротивление машины качению на прямой (уменьшается максимальная скорость, увеличивается расход топлива и износ резины) но при небольших углах это не заметно.

Развал колес

Как и схождение, развал — это параллельность колес, но при виде спереди. При отрицательном развале колеса наклоняются внутрь машины, а при положительном — наружу. Делается это для сохранения пятна контакта в повороте, потому что, как уже было сказано, покрышка под действием боковых перегрузок деформируется. В отличие от наклона колес за счет кастера, развал — статический угол. Поэтому наряду с преимуществами он имеет и два небольших недостатка. Первый — в повороте внутреннее колесо наклоняется от поворота и теряет сцепление. Но т.к. оно разгружено, то большой роли не играет. Второй — при прямолинейном движении колеса стоят не перпендикулярно дороге, и сцепление не максимально. Но т.к. большое значение этого угла имеет смысл устанавливать только для задних колес, то и заметно это только при старте на заднеприводном автомобиле. При торможении почти 70% веса приходится замедлять передним колесам — сцепление задних колес оказывает намного меньшее влияние.
Наклон колеса относительно дороги определяет размер и форму контактного пятна покрышки, то есть напрямую влияет на сцепление колес с дорогой. На прямой колеса имеют максимальное сцепление абсолютно перпендикулярно дороге. Это позволяет быстро стартовать и поздно тормозить. А в повороте боковая перегрузка деформирует пятно контакта и меняет характер распределения удельного давления в нем. Чтобы компенсировать деформацию, колесо наклоняется в сторону поворота. Это позволяет проходить повороты все с тем же максимальным пятном контакта, а значит и с максимальным сцеплением.

При прямолинейном движении сцепление уменьшается, и тормозить придется раньше.
