Замена колодок на Киа Рио 4: передних, задних, когда менять

Зачем и когда менять колодки на Киа Рио 4

Независимо от года выпуска и комплектации на автомобиле Киа Рио передние тормоза вентилируемые дисковые. Колодки на них изнашиваются намного быстрее, замена рекомендована ориентировочно через 45 тыс. км. Сзади в эконом-варианте установлен барабанный тормозной агрегат, в дорогостоящем исполнении – дисковый. Замена задних тормозных колодок Киа Рио 4 поколения необходима через 80-90 тыс. км.

Важно! Толщина фрикционного слоя 1,5 мм является признаком максимального износа.

Если накладки исчерпали свой ресурс, металлическая часть колодки словно приваривается к диску, полностью блокирует тормозную систему. Если это произошло на скорости, существует риск аварийной ситуации. Здесь один выход – отбуксировать автомобиль на СТО или стоянку.

Определить ресурс расходников на Киа Рио 4 можно по нескольким признакам:

1. В комплектацию автомобиля входит датчик износа, когда толщина фрикционного слоя достигает критической отметки, при маневре слышен довольно громкий металлический скрип или скрежет. На панели загорается индикатор или срабатывает зуммер. Замена обязательна.
2. Если по каким-либо причинам датчик неисправен, признаком износа станет увеличение тормозного пути.
3. Педаль проваливается и срабатывает только в конце или начинает вибрировать, в критическом состоянии трясет весь кузов, замена необходима сразу после появления признака.
4. При неравномерном изнашивании передних колодок при резкой остановке Киа Рио 4 уходит в сторону.

Не обязательная, но возможная причина – не срабатывает ручник. Если после подтягивания тросика ситуация не изменилась, то причина в недостаточном ресурсе фрикционного слоя. У Киа Рио 4 диагностируют всю систему и проводят замену проблемных деталей.

По визуальным признакам (после снятия колеса) можно определить, насколько изношены колодки:

• накладки тонкие или отслаивающиеся;
• на рабочей поверхности агрегата видны следы смазки (этого быть не должно);
• четко определяются сколы или трещины.

Совет! Рекомендовано делать диагностику передних расходников на Киа Рио 4 не реже одного раза в 1,5 года, заднего узла – раз в два года.

Где находятся тормозные колодки

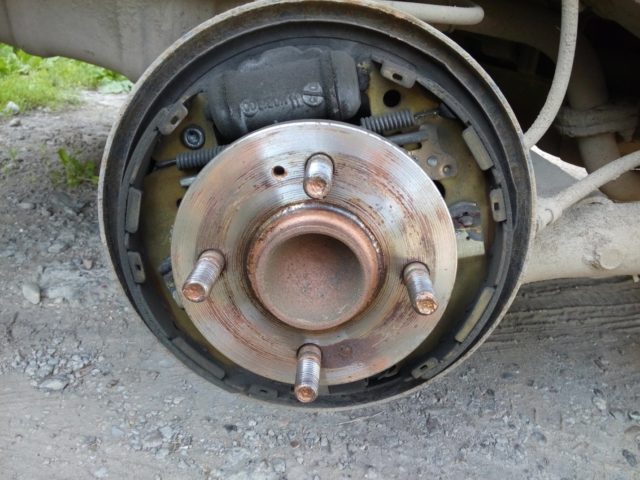

Барабанная система Киа Рио 4 расположена на ступице колеса. Чтобы добраться до расходников, барабан нужно снять.

Колодки стоят на тормозном щитке с двух сторон, одна активная, другая пассивная, крепятся сверху к поршню, в нижней части опираются на ось

Передние и задние дисковые механизмы устроены практически одинаково.

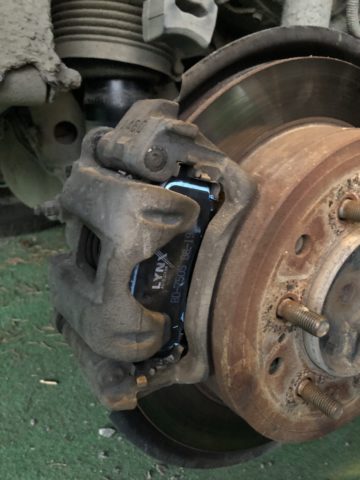

Сбоку на диске находится выпуклая насадка – это суппорт в нем расположены колодки

После демонтажа их замена не представляет труда. Передние и задние расходники находятся в легкой доступности.

Какие инструменты и детали потребуются

Ремонт в домашних условиях не потребует много времени. Для замены передних и задних комплектующих на Киа Рио необходимы такие инструменты:

• газовый баллонник;

• домкрат (если нет подъемного устройства);

• противооткатные башмаки;

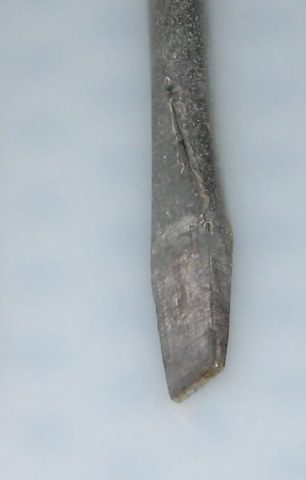

• отвертка с плоским широким лезвием;

• ключи на 17 и 14;

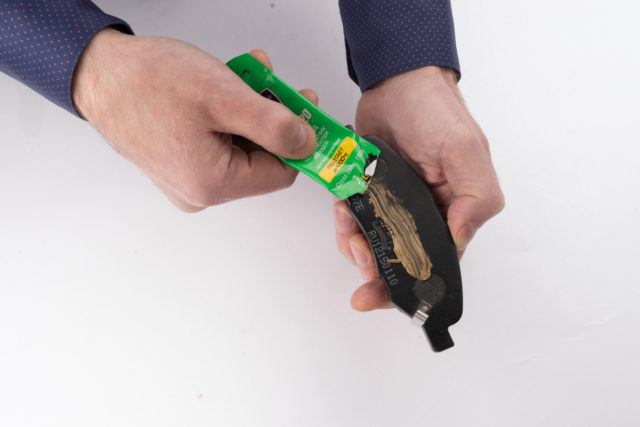

• универсальная смазка для направляющих, а также любая противоскрипная (высокотемпературная);

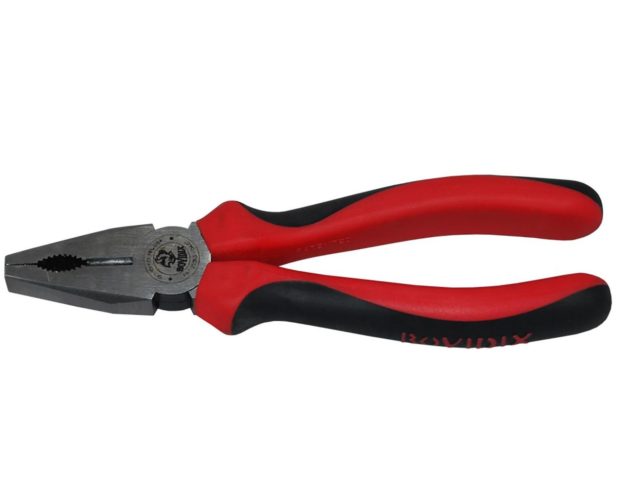

• плоскогубцы;

• приспособление для вдавливания поршня в дисковой тормозной системе (сзади авто).


Может понадобиться металлическая щетка. Если пробег большой, замене также подлежит тормозная жидкость.

Типичные признаки неисправности

При трении ухудшается состояние колодок. Продолжительность этого процесса зависит от стиля вождения: у приверженцев быстрой езды такие запчасти изнашиваются быстрее, у любителей ездить спокойно – медленнее.

Большинство тормозных колодок оснащаются так называемым «индикатором изнашивания». Это – полоса металла, что установлена ниже фрикционного материала.

Когда основная часть этого материала истирается, приходя в степень непригодности, торможение еще присутствует, однако уже не такое эффективное, как нужно. При этом во время нажатия на педаль тормоза появляется скрежет, свист и прочие посторонние звуки.

Если же в них не имеется такого индикатора, посторонние звуки становятся основным признаком износа колодок системы торможения, когда они приходят к практически полной непригодности.

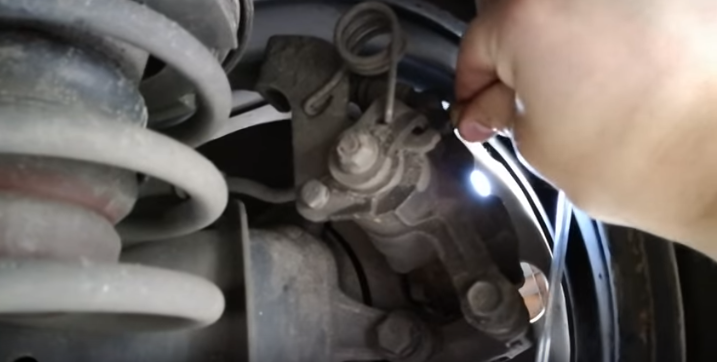

Процесс прокачки тормозов на Киа Рио

Еще одним важным свидетельством проблем со всей системой торможения является увеличение усилия, которое необходимо прилагать при нажатии на соответствующую педаль, а также значительное увеличение пути торможения.

Появление легкой вибрации и биения педали при нажатии является свидетельством попадания между самой колодкой и диском частиц грязи. Обычно это приводит к их быстрому разрушению. Но следует отметить, что подобное также могут появляться и в случае проблем с цилиндрами этой системы, изнашивании суппорта и ступицы.

Признаком износа только одной из тормозных колодок является занос авто в одну сторону во время осуществления торможения. При резкой остановке даже на сухом дорожном покрытии могут происходить заносы или даже раскручивание машины.

Основным признаком последней стадии износа тормозных колодок является та ситуация, когда при отпускании педали она не возвращается в первоначальное положение. Это происходит как результат почти полного истирания фрикционной накладки: происходит сильный нагрев металла, что приводит к его прихватыванию до диска.

Запчасти для иномарок лучше всего купить на поисковой системе автозапчастей  Partarium. Этот поисковый ресурс создан  чтобы сэкономить время и деньги автолюбителей. Здесь только свежая и актуальная информация о ценах, акциях и скидках ; огромный ассортимент деталей ;  все запчасти в  наличии.

Следует отметить, что любое косвенное свидетельство износа части системы, обеспечивающей торможение, может также быть результатом выхода из строя какой-то другой детали: диска, ступицы и тому подобного.

Срок службы деталей

«Башмаки», по своей сути, — расходник тормозной системы машины. Они быстро стираются от трения при торможении, а также от внешних негативных факторов. Большая ошибка считать, что их заменяют только лишь после определенного количества км или со строгой периодичностью во времени.

По данным «Киа», при средней нагрузке, колодки способны выдержать до 30-40 тыс. км. Но осмотр лучше проводить каждые 15 тыс. км.

Детали изнашиваются по-разному: передние стираются быстрее, чем задние. А все потому, что во время торможения сперва включаются передние тормоза, и лишь потом срабатывают задние.

Причины износа колодок

Фактор износа колодок всего один – трение. Но, интенсивность истирания накладок зависит от дополнительных обстоятельств, таких как:

1. Манера вождения.
2. Качество запчастей.
3. Состояние суппортов.
4. Условия эксплуатации.
5. Тип трансмиссии (МКПП, АКПП, DSG).
6. Жёсткость накладок (мягкие / твёрдые).

Например, если вы лихо стартуете с перекрёстков и оттормаживаетесь на следующих светофорах, то замена передних тормозов вашему Киа Рио 3, 4 или X-Line, – понадобится гораздо чаще, чем тому, кто ездит спокойно. Ведь вся нагрузка при остановке машины ложится на передок.

Какие инструменты нужны для замены колодок

Замена колодок это несложная операция, поэтому и в наборе инструментов и материалов нет никакой экзотики. Нужны всего лишь:

1. Трикотажные перчатки и ветошь.

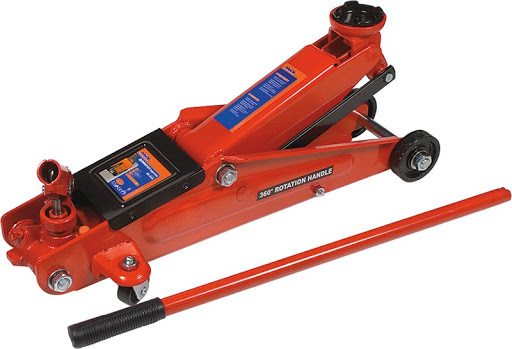

2. Автомобильный домкрат.

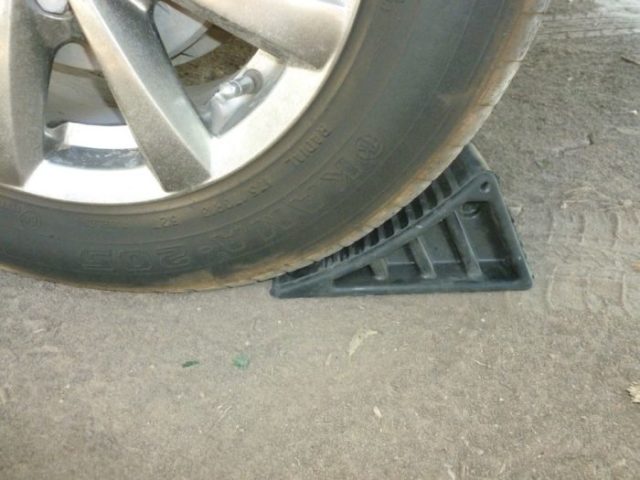

3. Противооткатные упоры.

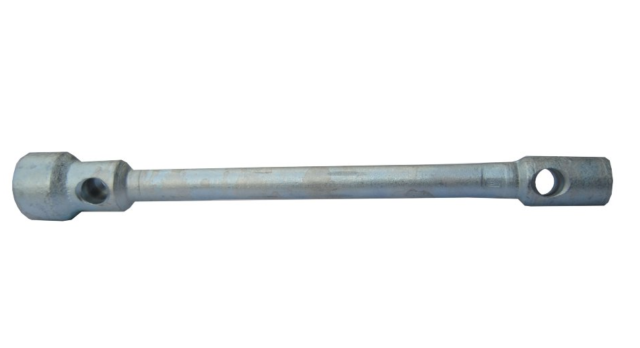

4. Ключ для колес (баллонный).
5. Ключи на 17 рожковый, и на 14 накидной.
6. Шлицевая отвёртка.
7. Мягкая щетка по металлу.
8. Переставные клещи или раздвижные пассатижи, с захватом до 60 мм.
9. Груша для отбора лишней тормозной жидкости.
10. 50 см проволочки или канатика.
11. Смазка для направляющих болтов.

Клещи или пассатижи нужны, чтобы задавить тормозной поршень в цилиндр. Инструмент нужен далеко не каждый день. Поэтому специально можно не приобретать. Утопить поршень можно и другим способом.

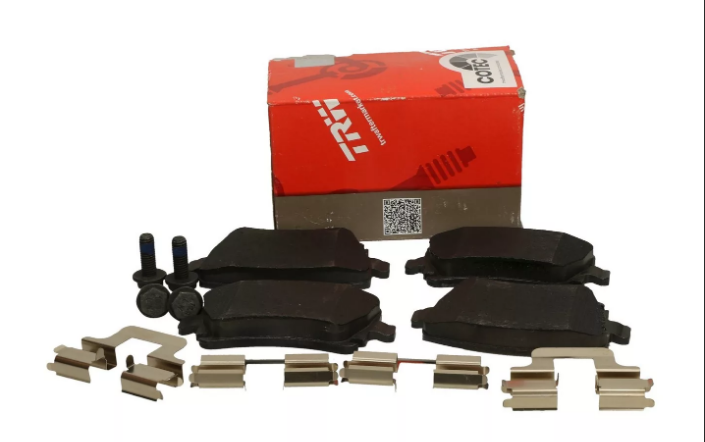

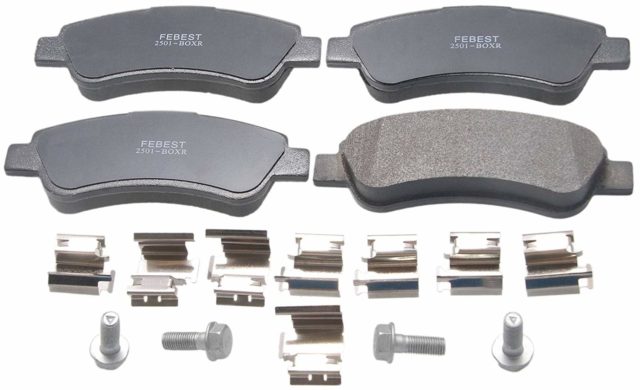

Какие колодки лучше выбрать

На Киа Рио 4 заводской комплектации стоят передние колодки Mando, в каталоге № 58101H5A25, дисковые на задних колесах – 58302H5A00, барабанные – 58350H5A20. Для замены подходят Solaris второго поколения.

Выбирают комплектующие с учетом длины, толщины и ширины, указанных в технической характеристике к Киа Рио 4 (в соответствии с годом выпуска). Не рекомендовано покупать расходники с асбестом. Его присутствие определяют по белому вкраплению на поверхности, срок эксплуатации такого материала значительно короче.

Аналоги передних деталей:

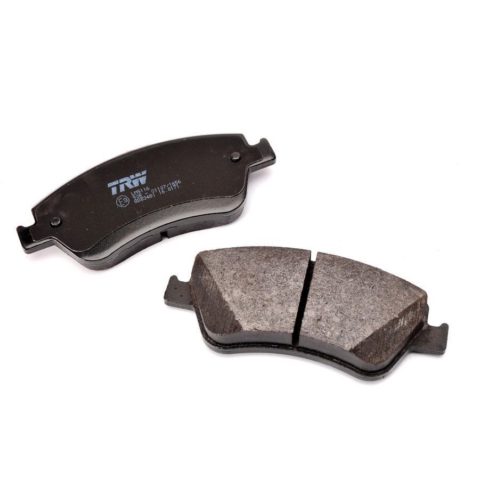

• TRW GDB3548;
• Frixa S1K01N; FPK05; S1H27;
• SANGSIN BRAKE SP1186;
• Bosch 0986494144; 0986494139; 0986494146;
• NIBK PN0436;
• HONG SUNG BRAKE HP1002;
• Finwhale V1017;
• Valeo 301021;
• BM-Motorsport АВ 60001;
• Hankook Frixa S1;
• ADR 250311;
• Bosch 0986494563;
• Fenox BP 43152;
• Sangsin SP1239 или Sangsin Brake Sp1399A.

Передние комплектующие необходимо приобретать у проверенных поставщиков

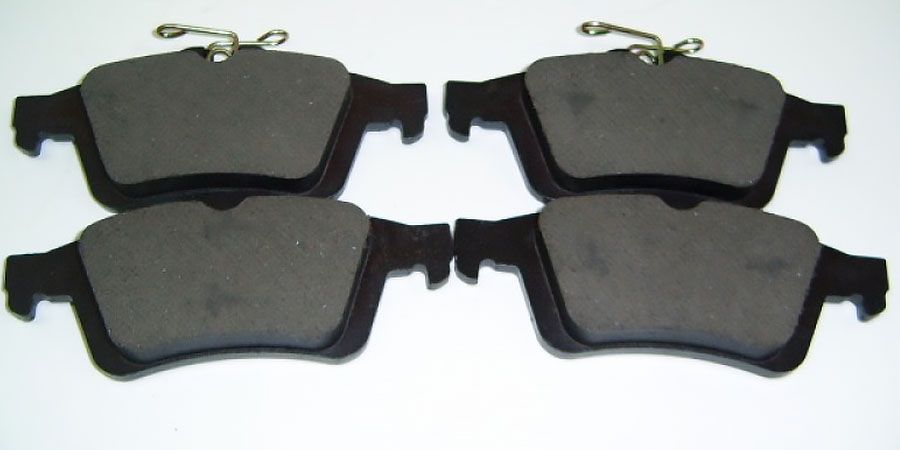

Дисковые задние:

• NIBK PN 0538;
• Marshall M2624934; M2624320;
• Frixa FPK01NR;
• BLUE PRINT ADG042138;
• SANGSIN BRAKE SP1187.

Комплект для задней тормозной системы должен быть качественным, это убережет от аварийных ситуаций на дорогах

Расходники для барабанного узла:

• Frixa FLK15 или FLK18;
• MANDO MLH15;
• KORTEX KS009;
• Bosch 098648776.

Важно! Замену проводят на двух колесах оси. Это необходимо, чтобы предотвратить быстрый выход из строя комплектующих.

Пошаговая инструкция замены задних тормозных колодок Киа Рио

Внимание: задние колодки следует менять только в комплекте. Недопустимо менять колодки только с одной стороны;

Чтобы самостоятельно выполнить замену задних тормозных колодок вам понадобится следующее:

• Ключи: для снятия колес, а также рожковые на 14 и 17 (можно использовать накидной).
• Домкрат и подставки под колеса (еще их называют – «башмаки»), чтобы автомобиль не покатился.
• Плоская отвертка.
• Шприц и емкость для тормозной жидкости.
• Круглогубцы для «утопления» тормозного поршня (ниже будет рассказано, как это делается).
• Разные мелочи: перчатки, щетка для очистки тормозных механизмов от пыли, тряпка и т.п.



Теперь переходим к самой пошаговой инструкции:

1. Включите 1 передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры под передние колеса.
2. Ослабьте затяжку гаек заднего колеса со стороны заменяемых колодок.
3. Поднимите и установите заднюю часть автомобиля на опоры. Окончательно отверните крепежные гайки и снимите колесо.

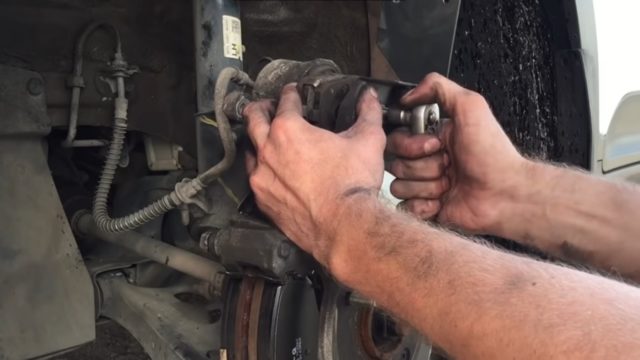

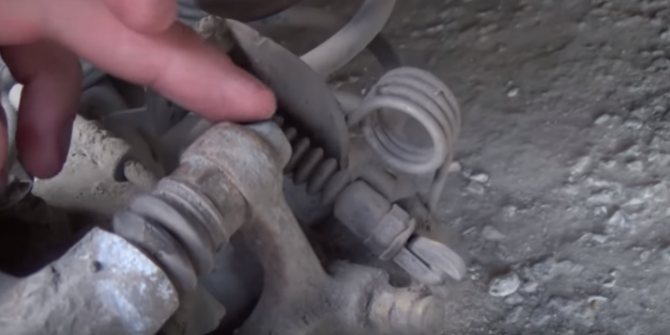

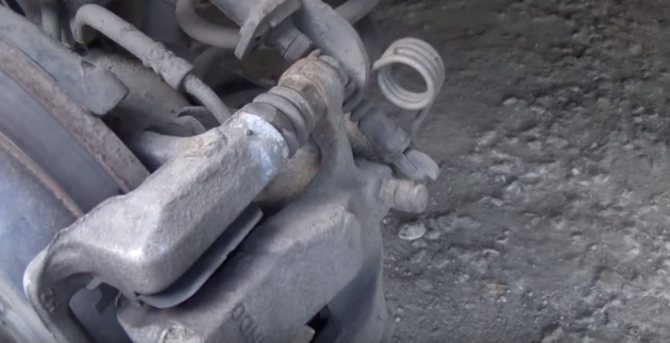

4. Открутите нижний и верхний крепежные болты направляющих пальцев подвижной скобы суппорта, удерживая пальцы от проворачивания вторым ключом.
5. Так расположены крепежные болты направляющих пальцев скобы суппорта.



6. Снимите подвижную скобу с диска, не отсоединяя тормозной шланги закрепите скобу проволокой на кузове, не допуская скручивания или натяжения шланга и троса стояночного тормоза.

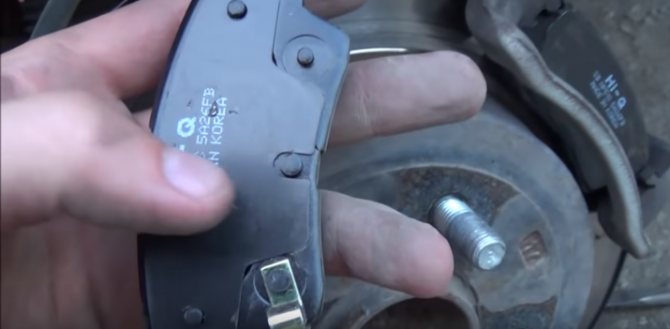

7. Снимите с направляющей колодок наружную и внутреннюю тормозные колодки
8. Если удерживающие пластины деформированы или корродированны, снимите нижнюю и верхнюю пластины с направляющей тормозных колодок и замените их.



9. При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение подвижной скобы относительно направляющей тормозных колодок.
10. Если перемещение затруднено, извлеките направляющие пальцы суппорта из направляющей колодок и смажьте их консистентной смазкой



11. При необходимости замените резиновые защитные чехлы направляющих пальцев подвижной скобы суппорта.

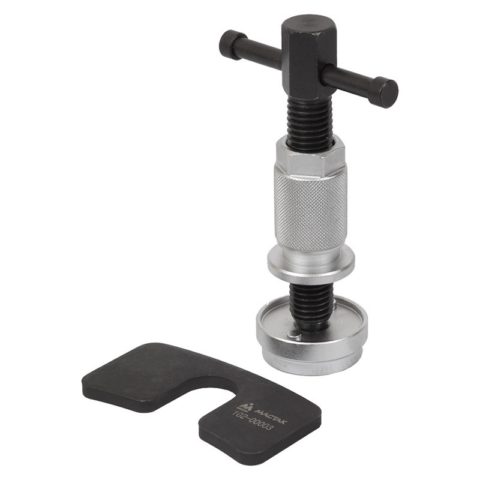

12. Установите на суппорт специальное приспособление и, вращая винт А. утопите поршень в рабочий цилиндр.

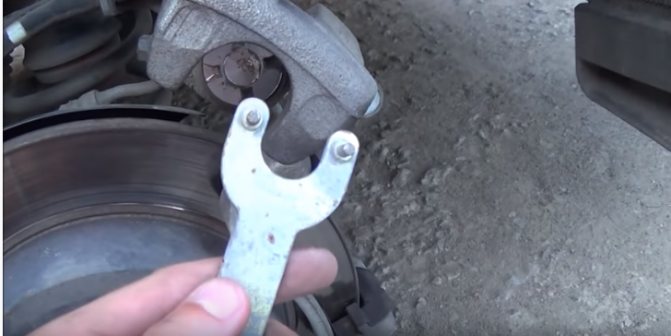

13. При отсутствии приспособления можно утопить поршень с помощью съемника стопорных колец или пассатижей с тонкими губками. Поворачивайте поршень съемником стопорных колец по часовой стрелке, поршень утопится в тело рабочего цилиндра, Соблюдайте осторожность, чтобы не повредить пыльник поршня.



14. Установите тормозные колодки в направляющие.

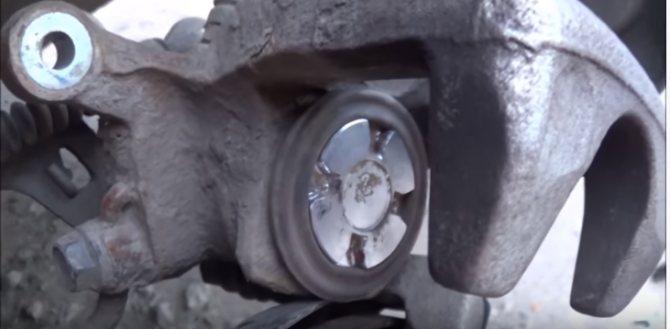

15. Расположите пазы поршня, как показано на фото. Установите подвижную скобу суппорта тормозного механизма заднего колеса. При установке подвижной скобы выступ на внутренней колодке тормозного механизма заднего колеса должен попасть в паз поршня подвижной скобы суппорта.
16. Для исключения само выворачивания крепежных болтов направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.



17. Несколько раз нажмите до упора на педаль тормоза, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры,
18. Установите колесо.Так же замените тормозные колодки другого заднего колеса. Проверьте уровень тормозной жидкости.

Особенности выбора

Оригинальные передние тормозные колодки Киа Рио первого поколения были двух типов. Первоначально K0BA23328Z устанавливались на заводе, но после 08.07.2002 они были заменены на 58115FDC00, имевшие другие стандартные размеры.

Изначально тормозные колодки были барабанными, но заменялись трижды. До 08.07.2002 с завода стояли 0K30A2628Z, которые позже заменили на 58315FDA00. Их, в свою очередь, заменили барабанные колодки 58315FDA01, которые устанавливались на Kia Rio после 18.11.2004.

Колодки дискового тормоза передние Киа Рио 1
При габаритах — длина: 91,5 мм .; ширина: 64,0 мм .; толщина: 14,5 мм.
Режиссер	Номер каталога
Утка	K0BA23328Z
TRW 3.3	GDB3206
** Кашияма 3,3	D3062M
HSB 4.2	HP1002
При габаритах — длина: 129,0 мм; ширина: 51,4 мм; толщина: 16,5 мм.
Утка	58115FDC00
Сангсин 3.8	SP1113
Кашияма 3.3	D11126M
ТСН 2.5	2121

Как поменять передние колодки на Киа Рио 4

Замена расходников на дисковом тормозном механизме спереди и сзади по демонтажу и сборке особо не отличается. Единственное, что нужно учесть, на передних колесах поршень просто вдавливают, а на задних его прокручивают, здесь лучше воспользоваться специальным устройством.

Замена своими руками передних колодок:

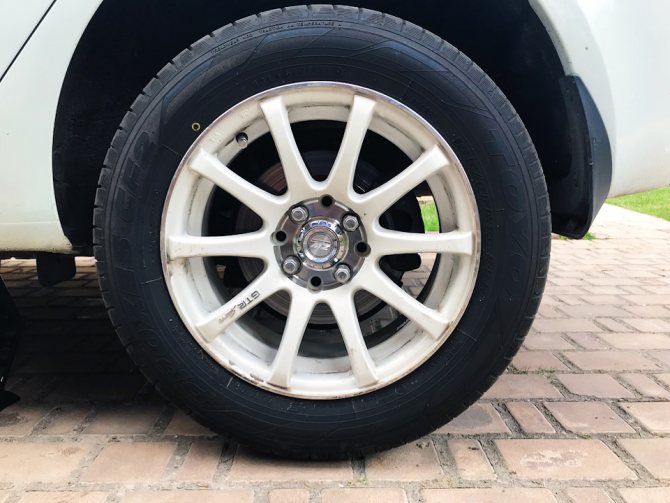

1. Кузов поднимают, демонтируют колесо.

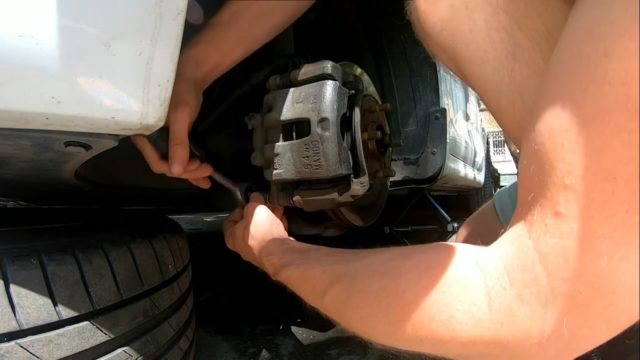

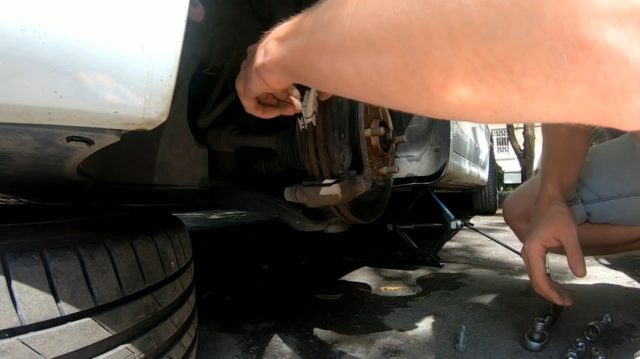

2. Откручивают нижний и верхний болт направляющей. Ключом на 17 фиксируют гайку и откручивают головкой на 14.

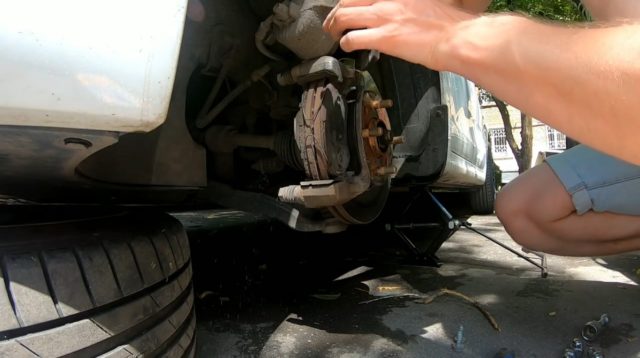

3. Снимают суппорт. Его можно положить сверху, делают это аккуратно, чтобы не повредить шланг подачи тормозной жидкости.

4. Убирают крепежные пружины. Они понадобятся для новых тормозных деталей.

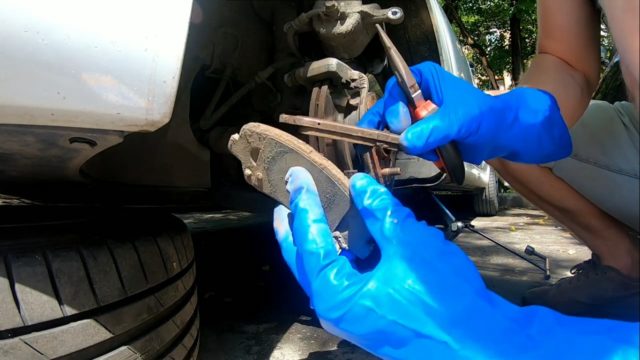

5. Достают старый комплект. Толщина прокладок должна не сильно отличаться.

6. Металлической щеткой обрабатывают места, где стояли расходники. Очищают стопора и возвращают крепления на верхнюю и нижнюю часть суппорта.

7. Вдавливают поршень, на передних тормозах его не нужно прокручивать. Он находится в снятой части, соединен со шлангом, подающим жидкость.


На этом этапе ремонта откручивают крышку расширительного бачка. Ставят новый комплект. На крепление (в точки касания) наносят высокотемпературную смазку. Смазывают пальцы направляющей и гнезда, где они находятся. Собирают агрегат. Прокачивают тормоза. На видео можно посмотреть, как правильно провести замену на Киа Рио 4 передних колодок.

Последовательность действий

Инструкция по замене тормозных колодок на Киа Рио 2013, а также других годов выпуска не включает в себя слишком сложные манипуляции. Выполнить все требуемые действия можно без посторонней помощи за 30-60 минут. Перед получением доступа к колодкам стоит правильно подготовить машину. Для этого надо разместить ее на ровной площадке и поставить на ручник.

Дальнейшая работа в рамках подготовки подразумевает уменьшение давления в тормозной системе. Выполнить это можно, открыв капот и откачав из соответствующего бачка немного жидкости. Теперь следует выворачивать руль в сторону, на которой будет выполняться замена первой колодки, поднимать машину на домкрате, снимать колесо. Далее проводят такие манипуляции:

1. Плоской отверткой разжимаются колодки для удобного демонтажа суппорта. Откручивается он ключами на 14 и 17.
2. Рекомендуется привязать суппорт к стойке, чтобы предотвратить случайное повреждение. Для этого можно использовать заранее подготовленную проволоку или веревку.
3. Колодки теперь не зажаты и снимаются с минимальным усилием. Параллельно следует извлечь направляющие пальцы, осмотреть на предмет износа, при необходимости заменить с использованием соответствующей смазки.
4. Можно ставить новые колодки, возвращать на место суппорт. Зажать его надо при помощи раздвижных клещей на максимум.

Теперь можно переходить к сборке компонентов в обратной последовательности и повторении операции для второго колеса. Далее в тормозную систему Киа Рио следует вернуть ранее откачанную жидкость и прокачать по всем патрубкам, несколько раз нажав на соответствующую педаль. Новые детали постепенно займут свои штатные места, после чего автомобилем можно пользоваться в обычном режиме.

Какие тормозные колодки выбрать для Kia Rio 3?

для автомобиля этой модели рекомендуют фирменные изделия марки Mobis (Hyundai) и Hankook Frixa S1. Оба варианта отличаются немалой ценой, но зато с ними тормоза работают стабильно как при холодном тормозном пути, так и на горячих испытаниях. Также хорошие результаты показывают колодки Bosch 0986494563 и Valeo.

Тормозная система автомобиля

Тормозная система Kia Rio делится на 2 подсистемы: рабочая и стояночная. Первая для управления машиной, а вторая – дополнительная (запасная /парковочная). Они обе важны: если сломался основной механизм, то есть шанс остановить автомобиль запасным тормозом – «ручником». В системный комплекс входят такие детали, как:

1. Педальный узел.
2. Вакуумный усилитель.
3. Шланги, трубки (магистрали).
4. Главный тормозной цилиндр.
5. Рабочие тормозные цилиндры.
6. Блок и датчики ABS (при наличии).
7. Диски, барабаны. колодки, суппорты.
8. Тросики и рычаг стояночного тормоза.
9. Регуляторы давления задних тормозных механизмов (авто без АВS).
10. Бачок для тормозной жидкости и датчик уровня ТЖ (DOT-3/DOT-4).

Все перечисленные элементы не вечны и могут сломаться в любой момент. Более того, все они крепятся на болты и гайки, которые подвержены коррозийному разрушению. Поэтому обслуживайте и ремонтируйте тормозную систему на Киа Рио 3 / 4 / X-line, как можно чаще и не ограничивайтесь простой заменой передних / задних колодок.

Для справки! ПДД запрещают эксплуатацию ТС с неисправной рабочей и стояночной тормозными системами (если последняя не обеспечивает неподвижное состояние ТС с полной нагрузкой на уклоне до 16-31%). Постановление Правительства РФ от 23.10.1993 N 1090.
