Замена рулевых наконечников на Kia Rio

Устройство рулевых наконечников

Детали передают двигательное усилие между элементами рулевого управления, которые отвечают за изменение угла поворота колес. Сам наконечник изготавливается в виде небольшого подвижного элемента, поэтому рулевые наконечники (на разных машинах их может быть от двух до шести) считаются достаточно хрупкими деталями.

Устройство рулевого наконечника

Строение рулевого наконечника довольно сложное и в его конструкцию входят следующие элементы:

• металлический корпус;
• стопорное кольцо;
• крепежная гайка;
• палец с резьбой;
• резиновый пыльник;
• прижимная пружина;
• специальная прокладка.

Наконечник рулевой тяги

Обратите внимание! Для обеспечения надежности крепления наконечников необходимо шплинтовать резьбовые соединения.

Основные неисправности тяг и наконечников: причины

Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.

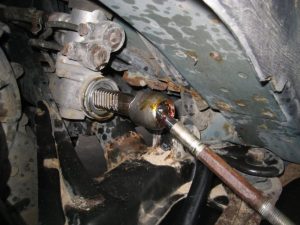

Почему повреждается рулевая тяга

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.

Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.

При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).

Поломки рулевого наконечника

Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.

Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.

Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности. По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника.

Признаки неисправности наконечников тяг

Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.

В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:

• при езде слышна отдача на педали газа;
• тихий и частый стук при повороте руля в области колеса;
• постукивание на неровной дороге;
• руль слишком легко крутится;
• развал-схождение не выставляется.

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.

Причины неисправности

Замена элементов рулевого управления, как правило, производится по трем основным причинам. Речь идет о недостаточном количестве смазывающего материала, механическом повреждении защитного кожуха (пыльника) и естественного износа наконечника. Теперь остановимся на каждой из причин отдельно.

Нехватка смазки

Каждый автомобилист и не только знает, что при отсутствии смазки интенсивное трение может привести к повреждению даже самых прочных металлических изделий. Поэтому если на наконечники наносилось мало смазки, то в скором времени это приведет к их непригодности. Поврежденные изделия не смогут выполнять свои основные функции.

Смазка рулевого наконечника

Повреждение пыльника

Защищает внутренности наконечника от попадания грязи, пыли и влаги резиновый пыльник. В процессе эксплуатации под воздействием окружающей среды он может повредиться. Как результат, на наконечник попадает разного рода мусор, что приводит к быстрому износу детали. Даже самый дорогой и надежный наконечник не прослужит долго, если на нем будет поврежденный пыльник.

Пыльник наконечника рулевой тяги

Естественный износ

Все детали постепенно изнашиваются, особенно рулевые наконечники. Изделие постоянно вращается, что сильно способствует износу подвижных деталей. Поэтому при установке новых наконечников нужно знать, когда их срок службы подойдет к концу. Это касается всех заменяемых деталей на автомобиле.

Изношенный рулевой наконечник

Когда нужно менять наконечники

Существует целый ряд косвенных признаков, проявляющихся при движении авто, которые свидетельствуют о необходимости замены наконечников:

• появление небольшого люфта в рулевом колесе;
• ухудшение контроля автомобиля при движении (теряется курсовая устойчивость);
• глухие стуки в области передних колес, возникающие при поворотах;
• толчки в рулевое колесо при езде по неровным дорогам;
• появление вибрации в руле.

Признаки износа наконечников рулевых тяг

Замена наконечников рулевых тяг – это дело времени, ведь рано или поздно детали изнашиваются и их необходимо менять. Но только многие автомобилисты предпочитают восстанавливать старые детали, что неправильно. Даже самая качественная реставрация позволит восстановить только внешнюю часть наконечника. Все внутренности изделия по-прежнему остаются изношенными.

Симптомы неисправности рулевого наконечника

Как отрегулировать схождение на KIA Rio 2016?

Регулировка схождения колес

1. Приблизительно проверьте схождение с помощью веревки или проволоки.
2. Отметьте уровень на каждой из передних шин на одной высоте
3. Установите уровень как можно ближе к высоте центра втулки.
4. Проведите грубую проверку схождения с помощью веревки или проволоки

Особенности диагностики

Для подтверждения неисправности наконечников необходимо провести диагностику. Дело в том, что часто водителя обвиняют наконечники, хотя все эти признаки также могут говорить о поломке рулевой рейки. Часто ремонт или надежная фиксация рейки позволяют устранить все имеющиеся признаки.

Диагностика рулевых наконечников

Диагностика рулевых наконечников выполняется в такой последовательности:

• постановка автомобиля на смотровую яму или эстакаду;
• затягивание ручника и установка противооткатных клиньев под колеса (можно использовать обычные кирпичи);
• прикладывание усилий к рулевой тяге (ее нужно сильно подергать в разные стороны);
• наличие люфта говорит об износе элемента;
• проверка таким же образом другой концевик рулевой тяги.

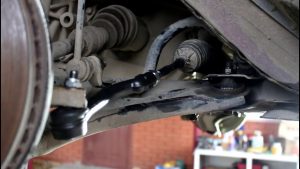

Проверка наконечников рулевых тяг

Важно! При замене наконечников рулевых тяг нужно покупать сразу пару. Эксплуатировать машину с одним старым и одним новым наконечником небезопасно.

Можно ли ездить, если наконечники стучат?

Нежелательно ездить на машине после выявления признаков неисправности наконечников рулевой тяги. Разумеется, если стуки появились в пути, то не нужно оставлять машину на обочине и ждать эвакуатор. До места назначения доехать можно, особенно если автомобиль не заносит в сторону во время движения. Но по прибытию нужно сразу же устранить неисправность.

Можно ли ездить с поврежденными рулевыми наконечниками

На заметку! Рулевой наконечник может разломаться на две части. Если наконечник вырвал, то управлять машиной уже невозможно, так как реагировать будет только одно колесо.

Как поменять рулевые наконечники

Если подумать, то в замене наконечников нет ничего сложного. Важно лишь подготовить все необходимое для работы и четко следовать инструкции. Теперь более подробно о каждом из этапов процесса ремонта.

Как поменять рулевые наконечники

Инструменты для работы

Что нужно для успешного замена рулевых наконечников? В первую очередь, под рукой должно быть следующее:

• домкрат и подставки;
• металлическая щетка;
• набор инструментов;
• WD-40 (может пригодиться);
• специальный съемник;
• плоскогубцы;
• комплект новых наконечников.

Инструменты для замены рулевых наконечников

Работа достаточно грязная, поэтому лучше все действия выполнять в перчатках. Также следует позаботиться о дополнительном освещении. Можно использовать фонарик, если в гараже достаточно темно.

Пошаговая инструкция

Не всегда у водителя есть возможность обратиться к специалистам за помощью, поэтому машину приходиться чинить самостоятельно. К счастью, в замене наконечников рулевой тяги нет ничего сложного и пошаговая инструкция, приведенная ниже, сможет подтвердить это.

Замена рулевых наконечников

Шаг 1. Поддомкратьте переднюю часть автомобиля.

Поддомкрачивание автомобиля

Шаг 2. Подставьте под машину специальную опору.

Установка опор

Шаг 3. Снимите переднее колесо.

Снятие переднего колеса

Шаг 4. Очистьте крепежную гайку наконечника от грязи и ржавчины при помощи металлической щетки.

Очистка от грязи и ржавчины

Шаг 5. Установите специальный съемник для наконечников. Его можно приобрести в любом магазине автозапчастей.

Установка съемника для наконечников

Шаг 6. Ударьте молотком по нижней части установленного съемника. Это позволит выбить наконечник из гнезда крепления.

Выбивание наконечника из гнезда крепления

Шаг 7. Дополнительно очистьте металлические элементы от грязи и ржавчины.

Удаление грязи и ржавчины

Шаг 8. Перед снятием старого наконечника обязательно измерьте расстояние от конца резьбы детали до центра. Полученный результат запишите.

Измерение длины старого наконечника

Шаг 9. Выкрутите наконечник. Для этого необходимо открутить две гайки (в данном случае на 17 и 19).

Выкручивание наконечника рулевой тяги

Шаг 10. Подготовьте новый наконечник.

Новые наконечники рулевой тяги

Шаг 11. Вкрутите наконечник до ранее измеренного расстояния.

Вкручивание наконечника до получения нужной длины

Шаг 12. Вставьте болт наконечника в крепежное гнездо и затяните его. Затягивать нужно сильно, но не до усирачки. Палец конусный, поэтому затягивать его можно достаточно долго.

Затягивание пальца наконечника

Шаг 13. Поставьте колесо и закрепите его.

Установка переднего колеса на место

Шаг 14. Законтрите гайку крепления рулевого наконечника после установки колеса.

Фиксация гайки крепления рулевого наконечника к тяге

Шаг 15. Повторите все те же действия на другом колесе. На этом с заменой наконечников рулевой тяги покончено. Теперь нужно сделать развал-схождение.

Замена рулевого наконечника на другой стороне

На заметку! Многие автолюбители предпочитают делать сход-развал самостоятельно, но это не тот случай, когда стоит экономить. Лучше обратиться в автосервис.

Что происходит, когда рулевая тяга выходит из строя?

Поскольку рулевые тяги соединяют рулевое колесо с передними колесами, проблемы с рулевым управлением могут быть признаком ослабленной или поврежденной поперечной рулевой тяги. Общие признаки включают тряску или вибрацию рулевого колеса, а также ослабление или чрезмерный люфт рулевого колеса. Вибрация обычно усиливается при ускорении или повороте.

Если скрип не пропал после замены

Не всегда замена наконечников помогает устранить скрип. Причин этому явлению может быть несколько. Например, в заменяемый механизм попали частицы мусора или при замене трущиеся детали плохо смазали. Оптимальным способом устранения скрипа будет набрать в шприц немного смазки и, проткнув им пыльник наконечника, нанести силиконовую смазку на деталь.

Рулевые наконечники скрипят

Если дополнительная смазка не помогла, то деталь желательно поменять заново. Это позволит исключить нежелательные последствия.

Можно ли перетянуть рулевую тягу на концах KIA Rio?

Ключевой элемент системы подвески автомобиля, поворотный кулак, подвержен повреждениям из-за чрезмерной затяжки. В этом видео мастер-техник Марк Исаак из Garage Gurus показывает, как определить повреждение, вызванное чрезмерной затяжкой шарового шарнира или поперечной рулевой тяги.

Сколько рулевых тяг у 2021 KIA Rio?

Как работает рулевая тяга? На автомобиль приходится не менее двух внутренних рулевых тяг. Когда рулевое колесо поворачивается, внутренние рулевые тяги будут поворачиваться, позволяя колесу двигаться, и либо толкать, либо тянуть колесо, чтобы управлять автомобилем.

Когда следует заменить наружные рулевые тяги на KIA Rio?

Когда ваш автомобиль припаркован, поверните рулевое колесо вперед и назад, и если вы услышите лязг, наконечники поперечной рулевой тяги могут быть ослаблены или изношены. Два других признака плохих рулевых тяг включают вибрации и шум передней части. Кроме того, если ваше рулевое колесо не возвращается в центральное положение, вам следует проверить рулевые тяги.
