Ремень или цепь ГРМ Киа Рио 3: замена своими руками

Признаки изношенной цепи ГРМ

Любые дефекты ремня газораспределительного механизма Kia Rio 3 доставляют массу неудобств автомобилистам. Несвоевременное устранение поломки станет причиной возникновения новых повреждений у сопутствующих элементов.

Для оперативного устранения неисправностей, следует знать их характерные признаки:

• выхлопные газы черного оттенка;
• ДВС (двигатель внутреннего сгорания), когда работает, сильно вибрирует;
• затрудненная активация мотора;
• ДВС заглох и больше не активируется.

Важная информация! При возникновении любых признаков, указывающих на износ ремня газораспределительного механизма, следует незамедлительно обращаться в сервисный центр для ремонта.

Заменить цепь ГРМ Kia Rio 3 можно как своими руками, так и в сервисном центре.

Но прежде нужно приобрести все необходимые для ремонта автомобильные запчасти.

Ниже в таблице приведены эти элементы, аналоги, комплектующие, каталожные номера.

Деталь                                                   Артикул                  Оригинал

Цепь ГРМ Киа Рио 3	24321-2B200	Оригинал Аналог
Натяжной механизм цепи привода	24410-2B700	Оригинал
Помпа DOLZ	H226	Оригинал
Правая направляющая планка	24420-2B000	Оригинал Аналог
Направляющая планка	24431-2B000	Оригинал Аналог
Термостат	25500-2B000	Оригинал Аналог
Сальник клапанной крышки	22441-2B000	Оригинал Аналог
Уплотнительные кольца блока цилиндров	21142-2B000	Оригинал
Сальник коленвала	21421-2B020	Оригинал
Прокладка агрегата системы охлаждения	25124-2B000	Оригинал Аналог
Герметик сальников	13ABR	Оригинал

Мифы и реальность

1. Двигатели делают в КНР, а потому качество не очень. Двигатели действительно изготавливают в Китае, но важнее то, что производство моторов налажено на заводе Hyundai Motor Co, а потому качество гарантирует известный корейский производитель. Обратите внимание, что даже некоторые премиальные автомобили, например, модели Volvo, собирают в Китае, включая их флагман S90.

2. Блок цилиндров двигателя алюминиевый, одноразовый и неремонтопригодный. На самом деле конструкция блока цилиндров позволяет заменить гильзы на новые тонкостенные чугунные, так что методом перегильзовки двигатель можно ремонтировать несколько раз. Причем цена такого ремонта зачастую сопоставима со стоимостью восстановления двигателя с чугунным блоком, при условии, что поршни оставляют прежние (а такая возможность в ряде случаев есть).

3. Коленчатый вал имеет конструкцию всего с четырьмя противовесами, а потому изгибается сильнее, чем, например, у вазовских «поперечных» движков. Да, с точки зрения конструирования двигателя корейский вал испытывает большие нагрузки, но практика ремонта таких двигателей с большими пробегами показывает, что износ коренных и шатунных шеек обычно минимален, и дело ограничивается установкой новых номинальных вкладышей.

4. Ресурс двигателя – 180 000 км, после чего мотор можно выкидывать. Практика показывает, что при хорошем уходе некоторые моторы проходят 400 000 и более километров. Только рекомендую менять почаще моторное масло — раз в 7500 – 10 000 км, заливать топливо на брендовых заправках и не допускать перегревов двигателя.

5. Облегченные и укороченные поршни быстро начинают болтаться в цилиндрах. Да, конечно, конструкция поршней не такая, как у «миллионников» восьмидесятых и девяностых годов прошлого века, но сравнительно недорогой ремонт с заменой поршней и колец, а также дефектовкой и ремонтом ГБЦ на пробеге в 200 000 км позволяет значительно продлить ресурс мотора.

6. Цепной привод ГРМ не особенно надежен. До пробега 150 000-200 000 км цепь обычно ходит без особых нареканий при хорошем масле и спокойном стиле езды. Многорядная зубчатая цепь служит очень неплохо и порой звездочки изнашиваются сильнее, чем цепь.

7. Отсутствие гидрокомпенсаторов создает массу проблем владельцу. Согласно регламенту технического обслуживания, регулировку клапанов следует проводить не реже, чем через 90 000 км пробега. Реальная потребность в регулировке обычно наступает несколько позже указанного срока. Другое дело – двигатели, эксплуатируемые на газе. Здесь за зазорами действительно нужно следить более тщательно. А вообще, экономия на гидрокомпенсаторах — действительно минус этого мотора. И, что самое обидное, у предка, двигателя G4EC Hyundai Accent первого поколения, гидрокомпенсаторы были.

8. Фазовращатели имеют ненадежную конструкцию. На самом деле нарекания на фазовращатели носят единичный характер, да и то только при несвоевременной замене масла либо при его низком качестве.

9. Шумная работа мотора, особенно заметная на холостом ходу. Да, присутствует характерное «стрекотание» топливных форсунок, не особенно приятное уху, но это единственный громкий звук, издаваемый исправным мотором.

10. Разрушение керамического блока каталитического нейтрализатора выводит из строя поршневую группу мотора. Керамический блок любого каталитического нейтрализатора в наших условиях эксплуатации действительно не особо долговечен. Если нейтрализатор размещен достаточно далеко от мотора, то опасности для последнего нет. Такую компоновку применяют некоторые автопроизводители (например, Renault), но не Hyundai. При выкрашивании кусочки керамики нейтрализатора действительно могут попадать в цилиндры и повреждать рабочие поверхности. Разрушению способствуют:

• Накопление несгоревшего топлива в керамическом блоке из-за перебоев в зажигании.
• Механическое повреждение участка системы выпуска и резкие термические удары при преодолении луж.
• Использование низкокачественного топлива и большого количества присадок к топливу.

Каталитический нейтрализатор в катколлекторе Hyundai Solaris (на фото) расположен слишком близко к головке блока цилиндров и при разрушении может повреждать мотор. Но так бывает не всегда. К примеру, у автомобилей Лада Веста и Гранта схожая конструкция катколлектора, но подобного явления не наблюдается.

Пошаговая инструкция по замене

Работы по замене удобно выполнять на смотровой яме, подъемнике или эстакаде. Автомобиль нужно поставить на ручной тормоз и зафиксировать колеса, чтобы исключить движение авто.

Инструменты

Из инструментов и материалов необходимо приготовить:

• набор накидных ключей и головок;
• набор гаечных ключей;
• плоскую отвертку;
• опоры под двигатель;
• динамометрический ключ;
• домкрат;
• расходные материалы (ремень, натяжной ролик).

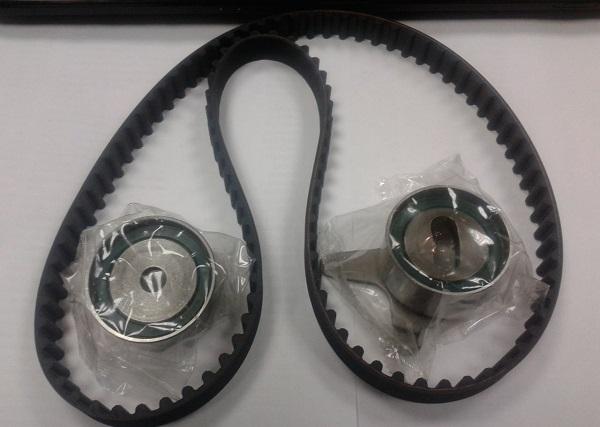

Ремонтный комплект для Киа Рио

Приобретать следует только оригинальные расходные материалы, это избавит от неприятных сюрпризов из-за некачественных деталей. Если причиной замены являются следы масла, нужно устранить причину появление пятен.

Этапы

Снятие:

1. Сначала снимается переднее правое колесо, затем защита с правой стороны двигателя.
2. На следующем шаге нужно снять приводные ремни с навесного оборудования, ослабив их натяжение.
3. Открутив болты крепления, нужно снять корпус картера сцепления.
4. Провернув коленвал по часовой стрелке, необходимо совместить установочные метки.
5. Далее следует ослабить крепежный болт шкива коленчатого вала. Для этого нужно зафиксировать коленвал от проворачивания, например, с помощью плоской отвертки, вставив ее между картером и зубьями.
6. После этого следует полностью выкрутить болт крепления вместе с шайбой и снять шкив коленвала.
7. Чтобы открыть шестерню вала, нужно демонтировать дистанционную шайбу.

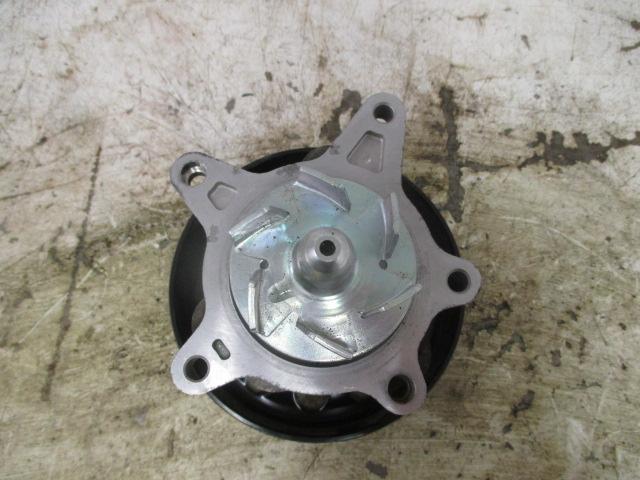

8. Далее нужно демонтировать помпу.
9. Затем следует открутить крепежные болты и демонтировать нижнюю защитную крышку.
10. Далее нужно проверить, чтобы звездочка на распредвале была совмещена с установочной меткой ГБЦ.
11. Ослабив болты натяжения, нужно отвести его в сторону и немного затянуть болты.
12. Далее снимаем ремень ГРМ. При повторном использовании изделия следует поставить метки, показывающие направление его вращения.

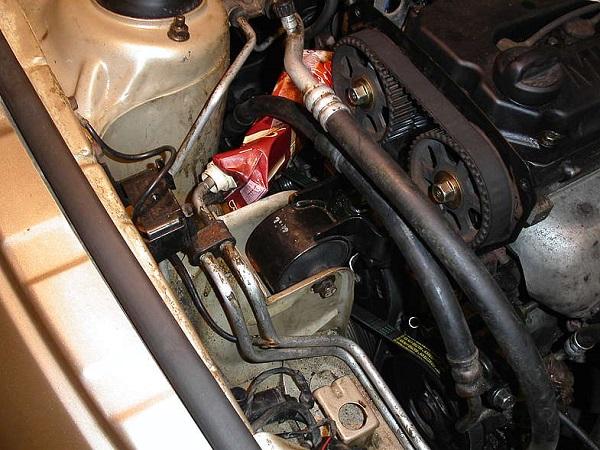

ГРМ без защитного кожуха

Установка:

1. Перед установкой нужно проверить совмещение всех установочных меток, а также звездочки на распределительном валу с меткой на ГБЦ.
2. Натяжение ремня следует начинать с шестерни коленчатого вала в направлении против часовой стрелки.
3. Ослабив болт натяжного ролика, нужно дать ему сработать.
4. Затем следует затянуть болты натяжителя с усилием 20-27 Нм.
5. Далее нужно проверить натяжение ремешка.
6. Затем снова проверить совмещение меток.
7. Сборку необходимо осуществлять в обратном порядке.

После завершения процедуры замены ремня ГРМ следует проверить работоспособность автомобиля.

Что стоит на Kia Rio 2 цепь или ремень

Второе поколение модели Киа Рио сделало существенный прорыв вперед, по сравнению с первоначальной версией. Выпуск модели начался в 2005 году.

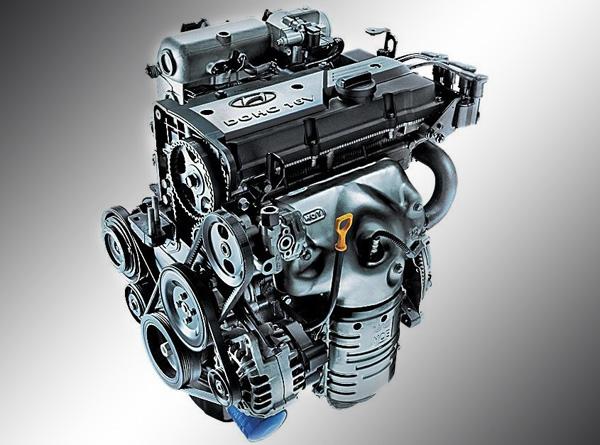

На указанной версии корейского автопрома использовался силовую установку 1.4 G4EE мощностью 97 л.с. На российский рынок модель поставлялась в кузове седан и хэтчбек (похожий на универсал), с возможностью выбора между четырех ступенчатой автоматической или пятиступенчатой механической трансмиссией. Мотор не отличается высокой динамичностью. При этом отметим низкие заявленые показатели потребления топлива, который в комбинированном режиме составляет:

• 6,2 л/100 км – для комплектаций с МКПП;
• 6,9 – с АКПП.

Теперь ответим на главный вопрос – что стоит на Kia Rio 2 цепь или ремен

У Киа Рио второго поколения ременной привод ГРМ.

Замена привода газораспределительного механизма Kia Rio 2 подробно описана в этом тексте.

Ресурс цепи ГРМ, стоимость замены, запчасти

Ресурс цепи ГРМ двигателя автомобиля Киа Рио 1.4 3-го поколения составляет около 150-200 тысяч километров. На продолжительность эксплуатации влияет несколько важных факторов, таких как:

• наличие повреждений;
• особенности езды;
• условия эксплуатации автомобиля;
• тип использующегося смазочного вещества и т.д.

В процессе эксплуатации цепь ГРМ двигателя автомобиля Киа Рио 1.4 3-го поколения постепенно растягивается. Вследствие этого специалисты рекомендуют каждые 70 тысяч километров пробега проводить техосмотр, подразумевающий диагностику узла. Если будет обнаружен люфт, автомобилисту необходимо поменять натяжитель. В противном случае существует риск возникновения проскакиванием шестерней через зубья цепи. В некоторых случаях после такого ремонта люфт все равно остается. В таких ситуациях инженеры советуют заменить старую цепь на новую.

Стоимость ремонта ГРМ зависит от некоторых факторов. Приобрести оригинал цепи можно за 2000-3000 рублей. В свою очередь на рынке в настоящее время присутствуют и аналоги.  Дополнительно могут потребоваться также некоторые другие запчасти и инструменты, такие как:

• натяжное устройство;
• водяной насос;
• направляющая планка;
• термостат;
• резиновая прокладка;
• два уплотнителя;
• герметик;
• сальник коленвала.

Самостоятельно проводить такой ремонт специалисты не рекомендуют.

У Киа Рио 1 в приводе ГРМ

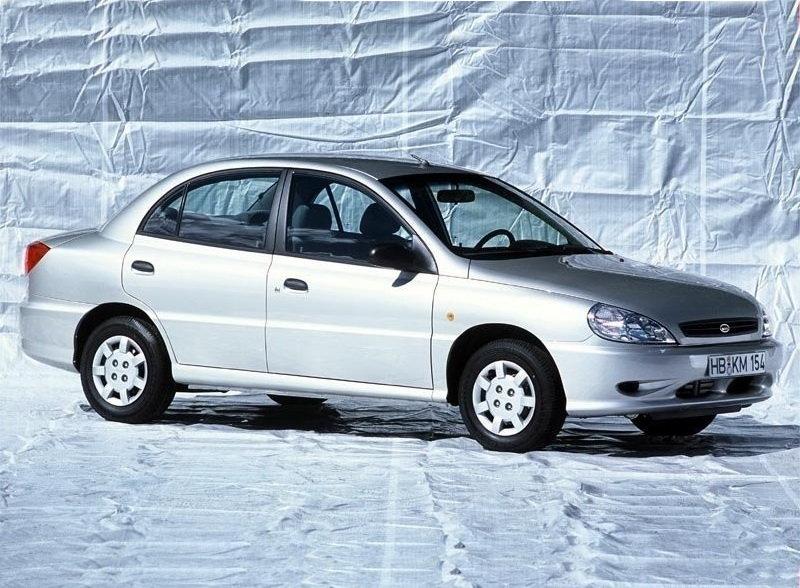

Первая версия Kia Rio появилась еще в 2000 году. Интерес к модели подогревался низкой ценой. Корейские автомобили поставлялись с двумя типами моторов:

• 1,3 A3E – мотор с четырьмя цилиндрами и восьмью клапанами, с мощностью 75-84 л.с.
• 1,5 A5 – полутора литровые силовая установка с восьмью или шестнадцатью клапанами. Максимальная мощность 95 и 108 лошадиных сил.

Расход топлива для указанных типов двигателей, то он находится в пределах от 5,6 до 6,2 литров на сто километров. Далее разберемся, что используется цепь или ремень в приводе ГРМ.

В приводе газораспределительного механизма Kia Rio первого поколения используется ремень.

Самостоятельная замена ремня ГРМ

Когда менять цепь и ремень ГРМ уже разобрались ранее. Пора приступать непосредственно к самой процедуре.

Процедура починки цепи привода авто Киа Рио 3 проводится в несколько этапов.

Первый этап – диагностика

Для того чтобы понять в чем именно дело, требуется провести диагностику автомобиля на наличие неисправностей. Сначала нужно завести автомобиль, и зафиксировать все возможные признаки повреждений.

Потом проводится разборка и визуальная диагностика на наличие повреждений.

Второй этап – получения доступа к ГРМ

Для проведения визуальной диагностики и последующего ремонта нужно предоставить доступ к элементу. Делается это следующим образом:

• отсоедините клемму «минус» с АКБ (аккумуляторной батареи);
• извлеките вспомогательную и приводную шлейку;
• отсоедините генератор;
• снимите водяную помпу и шкивы коленвала;
• извлеките направляющую пластину;
• достаньте оба кожуха ремня газораспределительного механизма.

Получив доступ можно приступать к демонтажу ремня привода.

Третий этап – демонтаж ремня привода

Для замены ремня привода нужно его извлечь выполняется процедура в 5 шагов.

• Устанавливается коленвал таким образом, чтобы штрих синхронизации совпадал со штрихом времени задержки на ДВС.
• Удостовериться в том, что отметки I и Е на шкиве распределительного вала совпадают со штрихом на головке блока цилиндров.
• Поскольку может потребоваться полная замена ремня, то следует запомнить направление, в котором ранее вращалась цепь.
• Отодвинуть натяжной ролик цепи.
• Демонтировать цепь привода ГРМ Киа Рио 3.

Совет! Если ремень без дефектов, то нужно проверить степень изношенности других элементов привода.

Когда убедились в том, что цепь пора менять, нужно выполнить эту процедуру.

Перечень работ при ТО 6 (пробег 90 000 км.)

1. Выполните все процедуры, описанные в ТО 1, ТО 2 и ТО 3: замените масло, масляный и салонный фильтры, а также замените тормозную жидкость, воздушный фильтр двигателя и охлаждающую жидкость.
2. Замена масла в АКПП. В автоматическую трансмиссию необходимо залить ATF SP-III. Единица 1 литр оригинальной масляной упаковки — 450.000110 (средняя цена 815 руб.). Общий объем системы составляет 6,8 л.

Алгоритм замены элементов механизма

Замена вышедшего из строя элемента ГРМ производится в два этапа:

• снятие старого узла;
• монтаж свежей детали.

Инструменты

Процесс замены ремня ГРМ Kia Рио или демонтаж цепи газораспределительного модуля производится с использованием инструментов, упомянутых в предыдущей части статьи. Без этих инструментов невозможно отремонтировать газораспределение Киа Рио 3.

Двигатель КИА Рио Х Лайн 1.6 характеристики

Все параметры КИА Рио Х Лайн 1.6 указаны в таблице. А под ней мы дали краткое пояснение.

Марка	G4FG
Производство	Beijing Hyundai Motor Co.
Блок цилиндров	Алюминий
Число цилиндров	4
Число клапанов	4
Питание	Инжектор
Объем	1 591 см³
Диаметр цилиндра	77 мм
Ход поршня	85.4 мм
Степень сжатия	10.5 ед.
Мощность	121-132 л. с.
Крутящий момент	150-163 Нм
Экологические нормы	Евро 5

У мотора рядная компоновка и 16 клапанов – по 4 на каждый цилиндр. Мощность колеблется в пределах 121-132 л. с., причем на KIA Rio X-Line он выдает 123 л. с. на 6 300 об., дополняя это крутящим моментом в 151 Нм на 4 850 об. Этот мотор доступен во всех комплектациях, как с механикой, так и с автоматом.

Расход топлива для такого движка, согласно заводским данным, составляет от 5.4 до 8.9 литров.

Масло

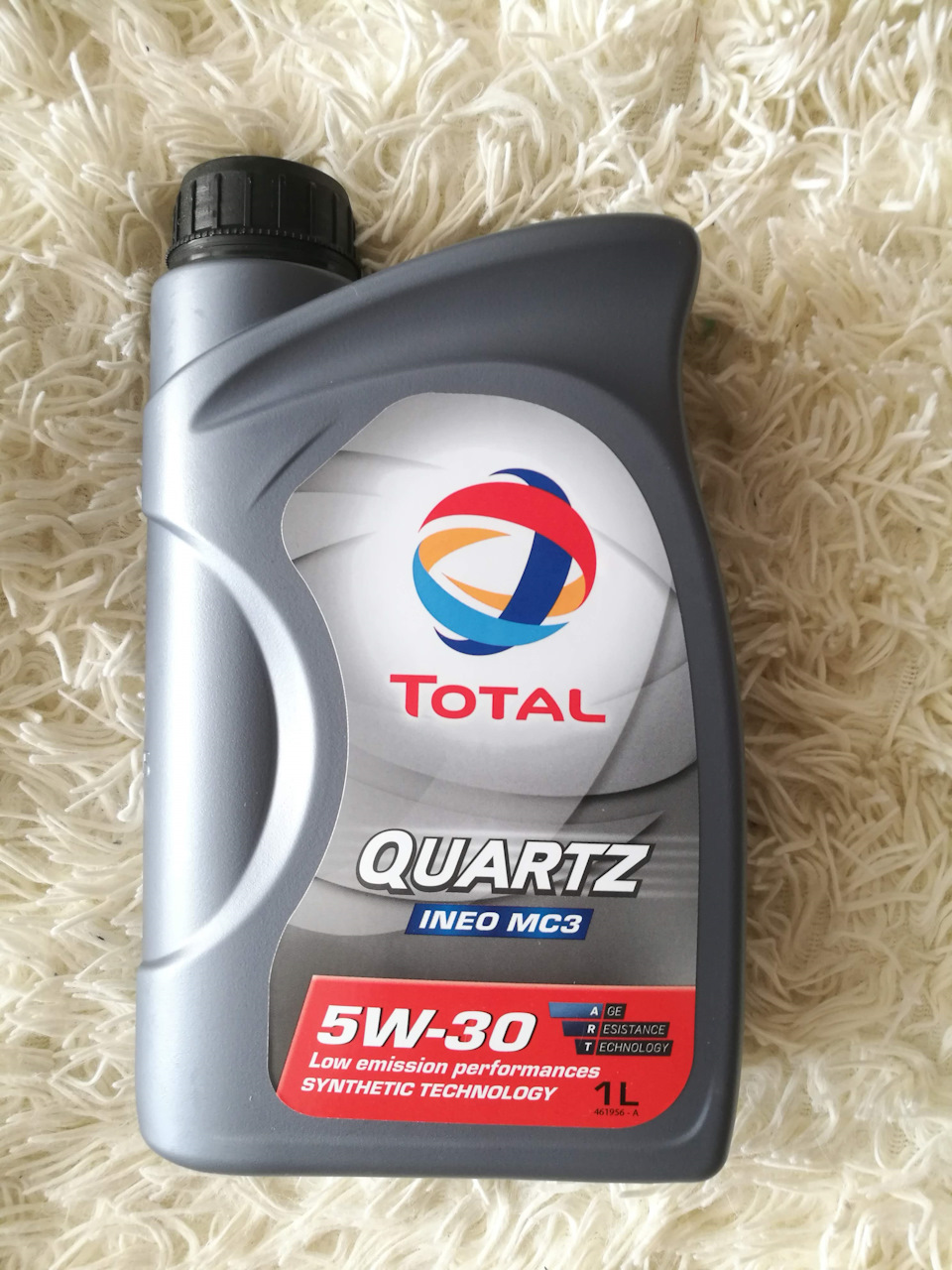

С завода в мотор KIA Rio X-Line 1.6 заливается масло Total Quartz 9000 energy HKS 5w30.

Также можно использовать следующие масла:

1. Hyundai-Kia Turbo Syn 5W-30
2. Wolf 5W30
3. Shell 5W30
4. Mobil super 3000 5W30

Применяемое масло обязано соответствовать критериям – sn, gl-5.

При замене заливается 3.3 литра масла.

Что касается интервала, то производитель определяет его в 15 000 км. Однако в отзывах многие владельцы пишут, что сокращают срок до 12 000 или 10 000 км.

Перечень работ при ТО 4 (пробег 60 000 км.)

1. Повторить все этапы ТО 1 и ТО 2 — заменить масло, масляный и салонный фильтр, а также тормозную жидкость.
2. Замена свечей зажигания. Вам потребуется 4 штуки, каталожный номер — 1882911050
3. Замена топливного фильтра. Каталожный номер — 311121R000

Если просмотреть отзывы о двигателе КИА Рио Х Лайн 1.6, то можно выделить несколько сильных и слабых сторон.

Плюсы

• Достаточно мощный при умеренном расходе
• Простота в обслуживании
• Не является проблемным
• Доступная цена запчастей.

Минусы

• Необходимость регулировки клапанов
• Вибрации в среднем диапазоне оборотов (особенность мотора)
• Шумовой фон
• Задиры в цилиндрах.

В каких случаях необходима замена?

Хотя цепь более тяжелая и цепной механизм имеет дополнительные детали, на надежность механизма это не влияет. Менять цепь на Киа Рио рекомендуется по мере износа, примерно через 180 тысяч километров или через 12 лет эксплуатации, это зависит от того, что наступит раньше. Возможна замена при капитальном ремонте двигателя.
Ремень приходится менять через каждые 60 тыс. км. Но основным критерием замены является визуальный осмотр. Замена выполняется при обнаружении следующих дефектов:

• износ поверхностей как внутренней, так и внешней;
• обтрепанные боковые края;
• отслоение материала от основы;
• трещины, надрывы;
• следы моторного масла.

Один из плюсов цепи является то, что она никогда не порвется. При обрыве ремешка могут погнуться клапаны и повредиться поршни, что потребует капремонта двигателя.

Перечень работ при ТО 1 (пробег 15 000 км.)

1. Замена моторного масла. Объем системы смазки, включая масляный фильтр, составляет 3,3 литра. Производитель рекомендует использовать моторное масло Shell Helix Plus 5W30 / 5W40 или Shell Helix Ultra 0W40 / 5W30 / 5W40. Каталожный номер моторного масла Shell Helix Ultra 5W40 на 4 литра — 550021556. При замене понадобится уплотнительное кольцо — 2151323001
2. Замена масляного фильтра. Каталожный номер — 2630035503
3. Замена салонного фильтра. Каталожный номер — 971334L000

Проверки при ТО 1 и последующих:

• проверка состояния приводного ремня;
• проверка патрубков и патрубков системы охлаждения, а также уровня охлаждающей жидкости (теплоносителя);
• проверка уровня масла в коробке передач;
• проверка статуса приостановки;
• проверка состояния рулевого управления;
• контроль развала схождения;
• проверка давления в шинах;
• проверка состояния покрытия ШРУСа;
• проверить состояние тормозных механизмов, уровень тормозной жидкости (ТЗ);
• проверить состояние батареи;
• смазка замков, петель, защелок.

Сколько служит цепь

Поразительно, сколько различных мифов и баек можно узнать о цепи:

1. Цепь не надежна и растягивается к 100 000. (В действительности оригинальная цепь не растягивается, а контрафакт и дубли — да).
2. У рио это слабое место, нужно постоянно проверять натяжение цепи. (Это не так).
3. Легко рвется. (Только в том случае, если на машине до 2013 года при разгоне в отсечку случайно воткнуть пониженную передачу. И то не факт).
4. Легко перескакивает. ( Единичные случаи).
5. Цепь любит греметь. (Нет, не любит).

На практике с 2012 года не было НИ ОДНОЙ разорванной цепи, а с проскочившей — всего несколько машин.

По современным меркам цепь вечная. Не могу вспомнить других машин с подобным ресурсом. Сегодня уже множество рио с огромными пробегами и все еще с родной цепью. Если в цифрах то раньше 300 тыс.км даже думать о ней не стоит. Примерно к 450 тыс.км. уже можно проверить цепь. На эти цифры ориентируемся только если вы уверенны в пробеге. Если машина куплена бу ориентироваться на цифры одометра не стоит. Сегодня очень много машин со скрученными пробегами. Такая услуга на рынке стоит всего 500 руб. Скручивают как правило половину пробега. Именно поэтому нужно проверять состояние цепи.

Перечень работ при ТО 2 (пробег 30 000 км.)

1. Повторение операции ТО 1, где меняют: моторное масло, масляный фильтр и фильтр салона.
2. Замена тормозной жидкости. Объем тормозной системы 0,7-0,8 литра. Рекомендуется использовать тип TJ DOT4. Каталожный номер 0,5 литра — 0110000110 (средняя цена 1450 руб).

Как проверить состояние цепи

Существует народный способ, очень заманчивый и простой, но не рабочий! О нем мне периодически рассказывают сами владельцы. Суть в том, чтобы пальцами добраться до цепи и потрогать ее на провисание. Цепь почти всегда будет провисать между шестернями впускного и выпускного вала. Так легко, к сожалению, ее не проверить.

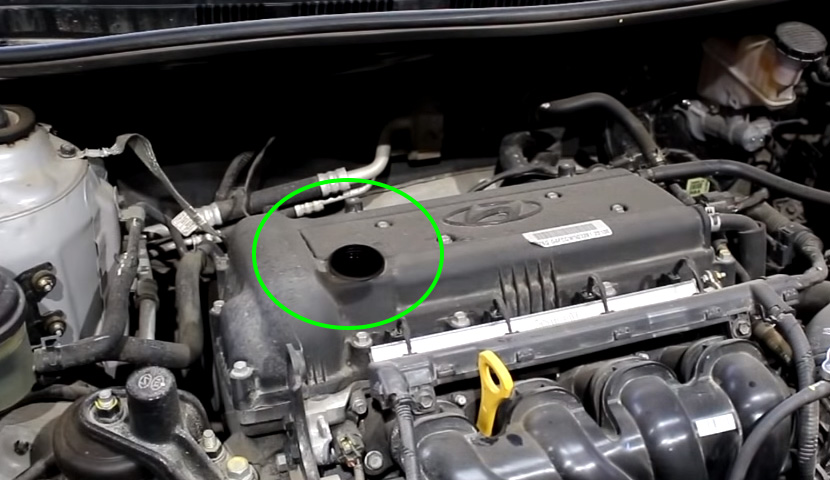

Народный способ проверки состояния цепи

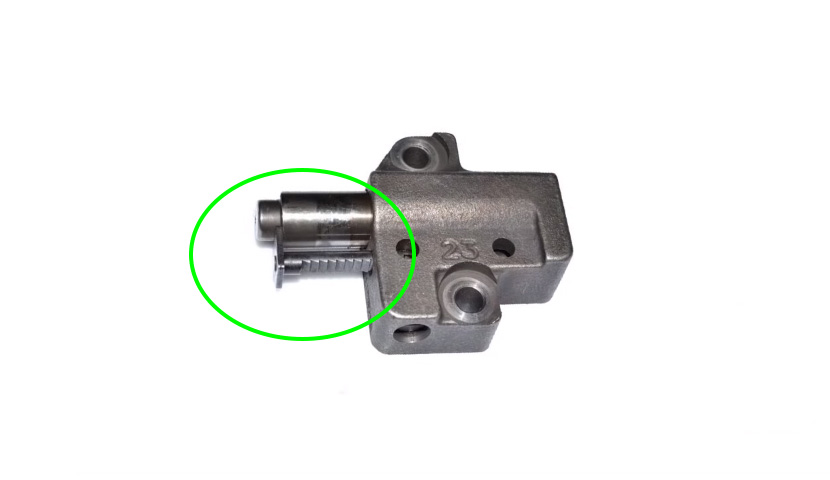

Состояние можно оценить по положению натяжителя цепи, подсчитав количество зубьев на которое он вышел из корпуса.

7 зуб — нужно готовиться, 8 зуб — пора менять

Проблема в том, что добраться до натяжителя не так просто как на других машинах. На многих двигателях предусмотрено специальное смотровое окно, у рио такого окна нет. Видимо завод в цепи уверен. Чтобы добраться до натяжителя придется снимать клапанную крышку.

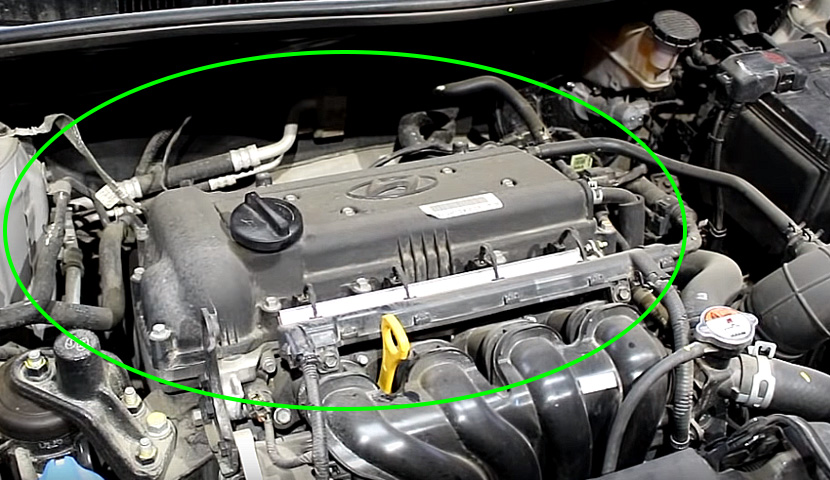

Как самостоятельно снять крышку, можно посмотреть в нашем ролике.

После того как клапанная крышка снята, многие предлагают проверить состояние цепи по ее провисанию. Но этот способ не показательный.

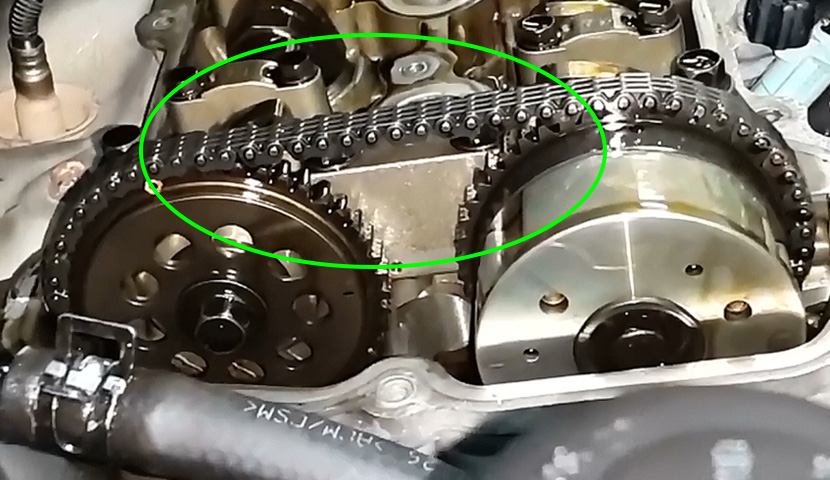

Не обращайте внимание на провисание цепи в этом месте

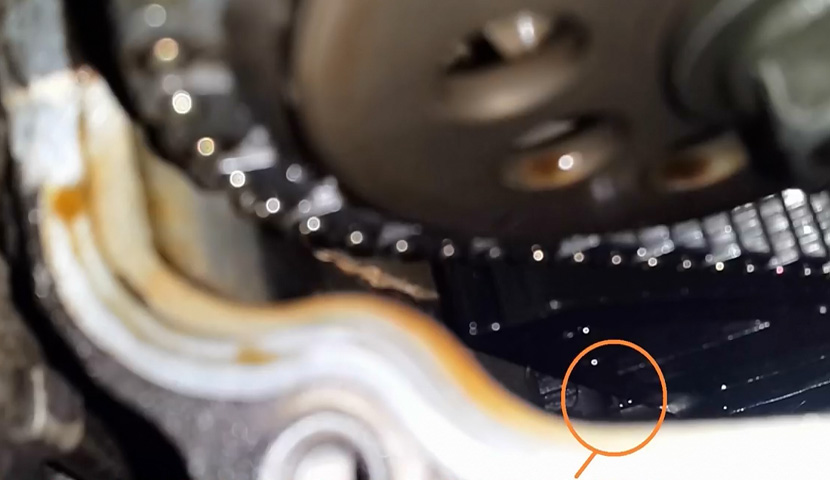

Смотрим насколько выдвинулся натяжитель.

Вам нужно найти такое положение, в котором можно будет увидеть натяжитель цепи. Он расположен в левой части двигателя ближе к моторному щиту.

Считаем количество зубьев, на которое вышел натяжитель

Перечень работ при ТО 3 (пробег 45 000 км.)

1. Повторите процедуру обслуживания 1 — замените масло, масляный фильтр и фильтры салона.
2. Замена воздушного фильтра. Артикул — 281131R100.
3. Замена охлаждающей жидкости. На замену требуется 5,3 литра антифриза алюминиевого радиатора. Позиция 1 литр концентрата LiquiMoly KFS 2001 Plus G12 — 8840. Концентрат необходимо развести дистиллированной водой в соотношении 1: 1.

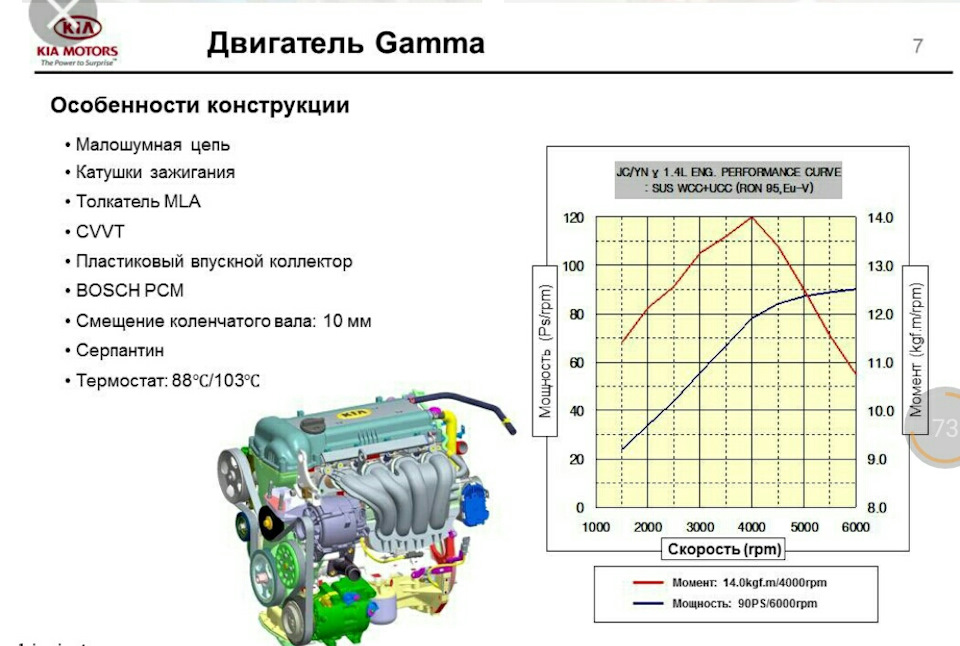

Конструкция двигателя серии Gamma

Двигатель бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с двумя распределительными валами.

Двигатель с индексом G4FC в моторном отсеке одного из первых Солярисов.6 главных проблем двигателя ВАЗ 1.6

В верхней части головки блока цилиндров установлены два распределительных вала. Один вал приводит впускные клапаны газораспределительного механизма, а другой — выпускные. Особенностью конструкции распределительного вала является то, что кулачки напрессованы на трубчатый вал. Клапаны приводятся в действие кулачками распределительного вала через цилиндрические толкатели. Привод распределительных валов — цепью от звездочки на носке коленчатого вала. Использован гидромеханический натяжитель цепи. На двигателях разных поколений применяется система регулирования фаз газораспределения, то есть изменения момента открытия и закрытия клапанов. У двигателей поколения Gamma I происходило изменение положения распределительного вала впускных клапанов, а на втором поколении – на обоих распределительных валах.

Система питания двигателя – распределенный впрыск топлива. На каждой свече установлена индивидуальная катушка зажигания.
