Хитрости замены ремня вспомогательных агрегатов на Рено Логан

Когда пора менять ремень генератора Logan?

Следим за состояния ремня

По регламенту интервал замены приводного ремня Рено Логан – 60 тыс. км.

Более точные цифры зависят от условий использования машины и ее характеристик. Потому иногда поломка может произойти раньше. О начале проблем будет утверждать свист при включении электроприборов Логан.

Если звук есть с нагрузкой и без нее, требуется выполнить срочную замену.

При осмотре ремня генератора, надо проверить его на наличие любых повреждений. При разлохмачивании или расслоении на кромке привода навесного оборудования необходимо менять его немедленно. К признакам износа относятся трещины, расслоения. Если ничего не наблюдается, значит, дело в напряжении.

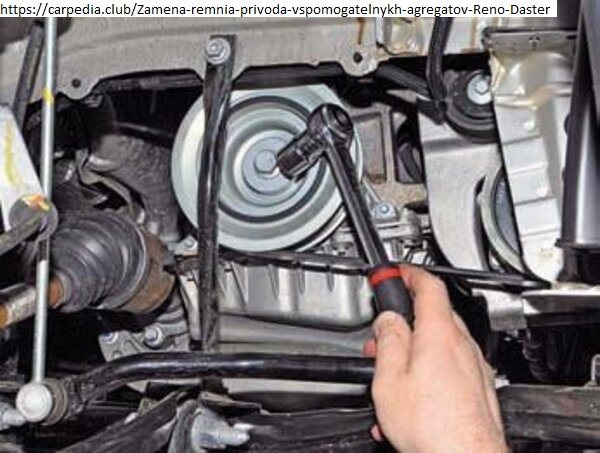

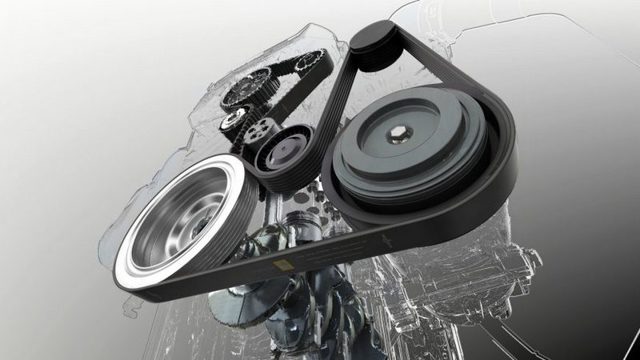

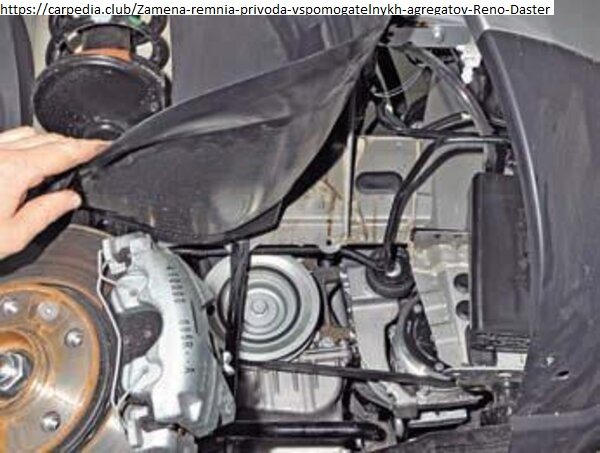

Замена привода вспомогательных агрегатов Duster

Сначала нужно подготовить смотровую яму или эстакаду, где будет произведена работа. Установите под колёса сзади башмаки для защиты от отката и поставьте автомобиль на ручной тормоз.

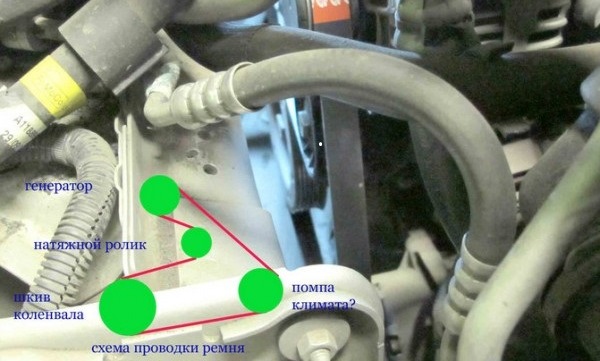

Относительно того, какая комплектация, есть 2 вида схем приводного ремешка генератора на Дастере (с аппаратом охлаждения и без). Натяжение привода настраивается устройством натяжения в автоматическом режиме.

Как заменить ремешок на Дастере с установленным кондиционером:

1. Демонтировать (вынуть) колесо правое переднее.
2. Открутить 3 винта, крепящих подкрылок к бамперу, находящемуся спереди, и 1 саморез соединяющий подкрылок и крыло. Отогнуть переднюю часть подкрылка и завести её за диск тормоза.



3. Головку «на восемнадцать» использовать для проворота коленчатого вала за болт установки шкива дополнительных частей машины по направлению движения час. стрелки.



4. Осмотрите ремешок Дастера и при выявлении трещины, отслоения, разрыва резины от ткани замените его.

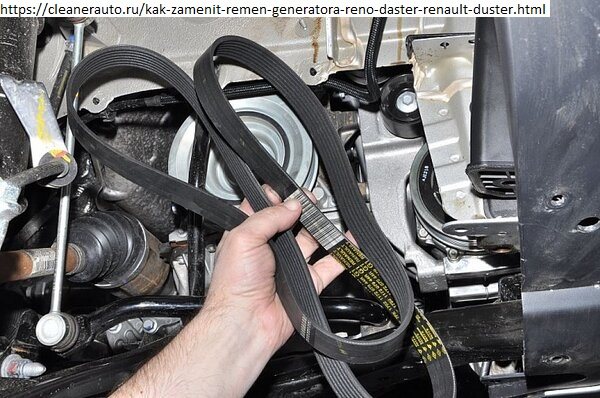

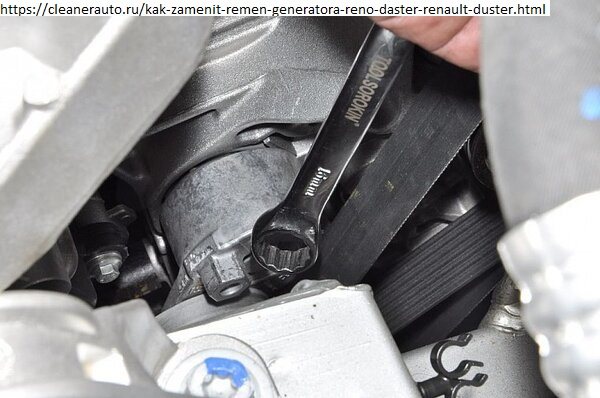

С мотором 2.0 и кондиционером

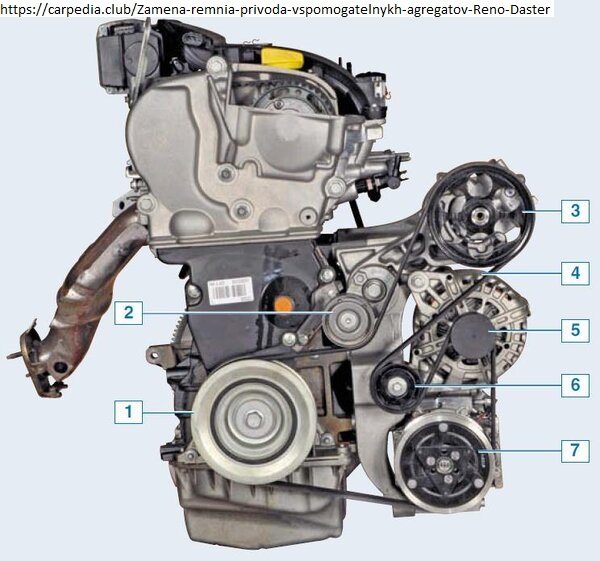

Изучите схему привода дополнительных элементов машины с устройством охлаждения, которая включает следующие элементы:

1. Шкив привода.
2. Натяжной ролик.
3. Колесо, которое даёт движение приводу ремня насоса гидравлического усилителя рулевого управления.
4. Ремешок.
5. Шестерня, дающая движение приводу ремня генератора.
6. Опорный ролик (ОР).
7. Шкив компрессора системы кондиционирования.

Как производится замена ремешка генератора на Дастер:

1. Необходимо ослабить натяжение привода, для этого надеть на шестигранный болт устройства натяжения накидной ключ «на шестнадцать» и повернуть по часовой стрелке.

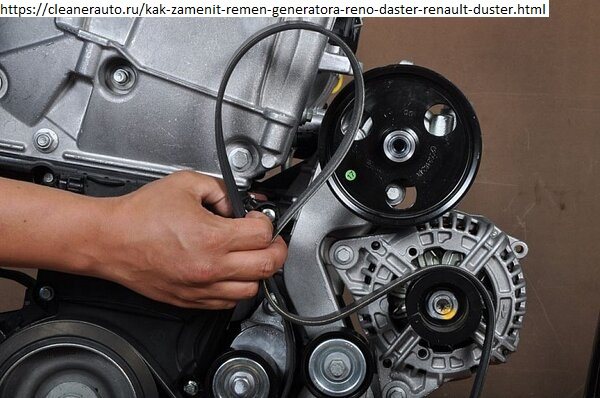

2. Снять ремешок Дастера со шкивов, преодолевая силу пружины натяжителя.



3. Маркировка ремешка привода дополнительных компонентов с устройством охлаждения для мотора 2.0 — 7 РК 1792 (семиклиновый, длина 1792 мм).

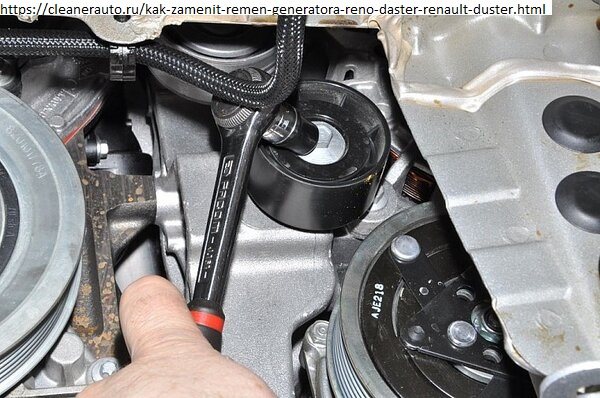

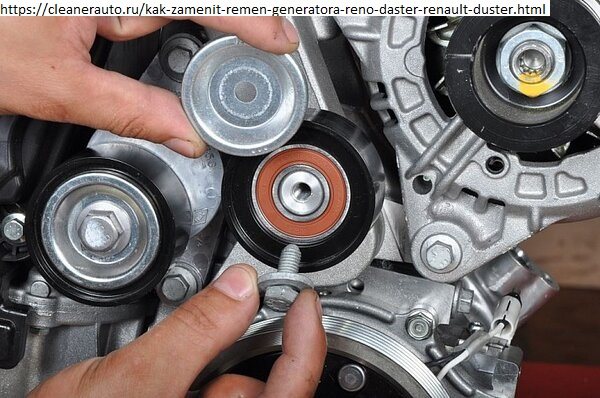

Чтобы произвести замену опорного ролика (ОР), нужно: головкой на «13» открутить болт установки, и демонтировать ОР с болтом. Для проверки качества ОР следует вращать его, держа за кольцо опоры вала. Если вращающаяся часть механизма шумит, то нужно её заменить.

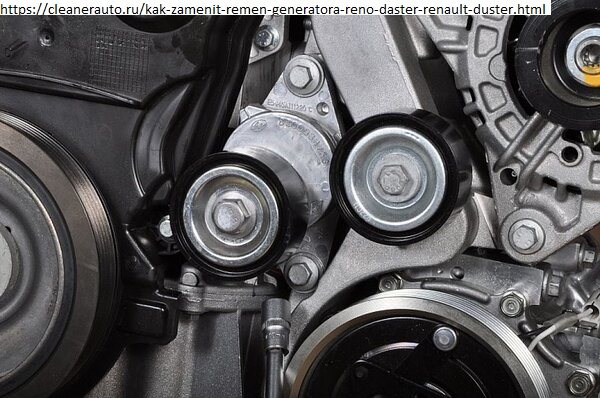

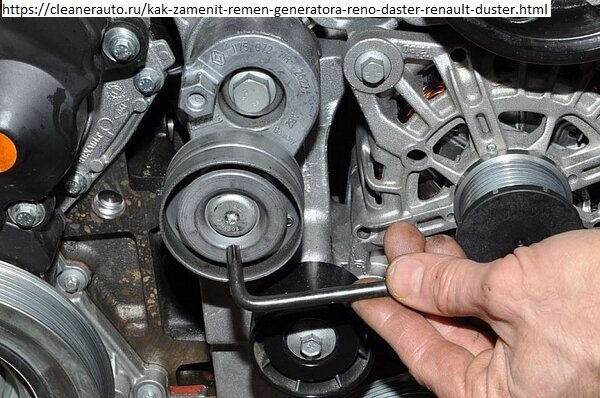

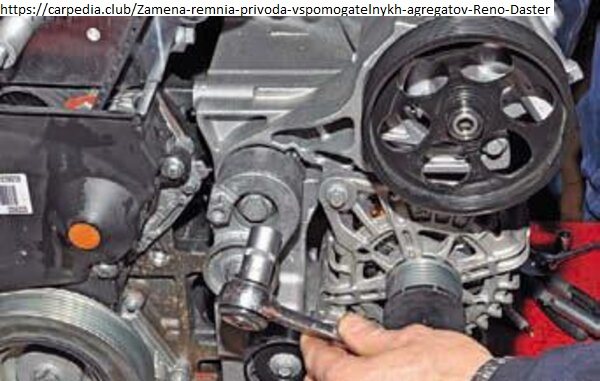

Замену натяжителя выполняют так: используя Торкс Т-40, нужно отвернуть винт установки ролика, снять вращающуюся часть механизма в виде катушки (небольшое металлическое колёсико) и его крышку.

При неисправности пружины натяжного изделия, головкой «на шестнадцать» отвернуть болт крепления, снять вместе с вращающейся частью механизма в виде катушки. В процессе установки натяжного устройства вместе с роликом, тот выступ, который расположен на основе натяжителя, должен подойти к пазу кронштейна монтажа дополнительных агрегатов.

Установка деталей производится в обратном порядке. При установке привода, нужно уложить её на шкивы и завести под ролики (натяжного и опорного типа).

С мотором 1.6 и кондиционером

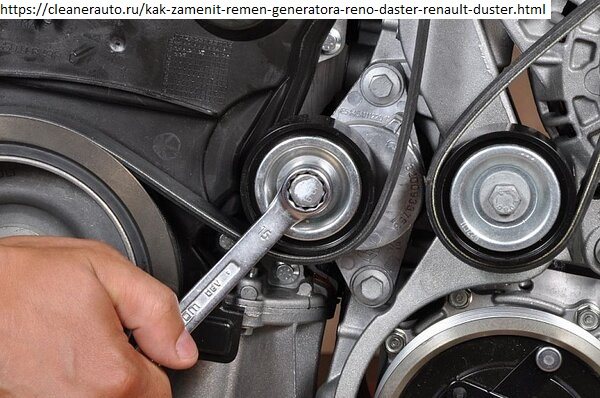

Для ослабления натяжения (ролик) ремня генератора на Рено Дастере:

1. Надеть снизу машины накидной ключ 15 на болт натяжителя.



2. Повернуть кронштейн ролика по направлению движения часовой стрелки.
3. Снять поликлиновый ремешок привода дополнительных устройств с опорного ролика колёс приводов.



4. Маркировка поликлинового ремешка с кондиционером — 6-рк-1822.

Выполняя замену ремешка на Renault Duster, поменяйте ролики опорного и натяжного типа. Для замены первого:

1. Используйте накидной ключ головку «на тринадцать», открутите болт его крепления.



2. Снимите внешнюю часть ролика, демонтируйте ОР и внутр. крышку.

Для замены натяжного изделия, при неисправности пружины, головкой «на десять» ослабить и открутить полностью два болта, снять натяжное изделие вместе с натяжителем (роликом). Установить элементы в обратном порядке. Устанавливая ремешок, кладём его на колёса приводов, заводя под вращающиеся части механизма в виде катушек с учётом схемы.

Проверка состояния роликов

На Renault Duster используются пластиковые ролики с расположенным внутри шариковым подшипником, не требующим пополнения запаса смазки в процессе эксплуатации. Для проверки состояния подшипника необходимо провернуть ролик, не допускаются посторонние шумы и заклинивание элемента. Дополнительно следует покачать ролик в вертикальной плоскости, при обнаружении биения шарикового подшипника ролик подлежит замене. Не допускается эксплуатация деталей с поврежденной или изношенной внешней частью, которая повредит поверхность нового ремня.

Как проверить состояние ремешка?

В среднем ресурс эксплуатации РГ составляет примерно 50 тыс. км, однако на срок службы влияют и другие показатели, к примеру, состояние остальных узлов генератора, а также условия использования. Для диагностики РГ нужно произвести проверку степени натяжения. Если состояние ремня хорошее, то допускается его проседание на незначительное расстояние — оно регламентируется автомобильным производителем.

Кроме того, потребуется также произвести визуальную диагностику РГ — нужно удостовериться в том, что на нем нет следов износа и повреждений. В том случае, если визуальная проверка показала, что на ремне появились отслоения или на его поверхности есть следы моторной жидкости, то РГ подлежит замене. Также надо найти причину утечки масла и ликвидировать ее, в противном случае новый ремень долго не протянет (видео опубликовано каналом В гараже).

Виды и причины неисправностей

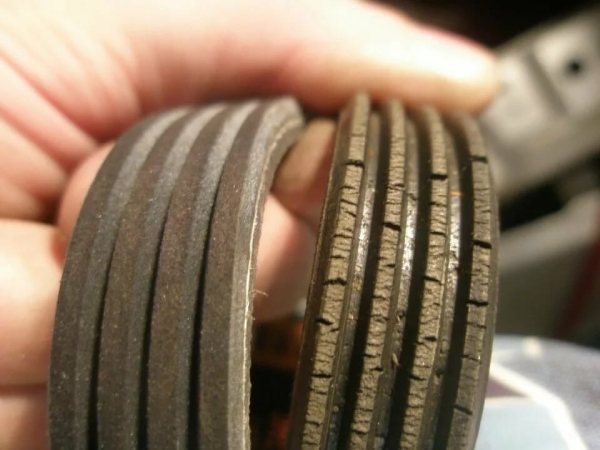

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Мелкие трещины на ребрах, расположенные поперек.

Воздействие высоких температур и повышенное натяжение. Как правило, появляются вследствие естественного износа материала. Говорит о том, что деталь выработала свой ресурс на 80-90%.

Отслаивание от ремешка крупных и маленьких кусочков каучукового материала.

Появление трещин параллельно линии корда. Это признак критического износа, когда ремень уже израсходовал 95-99% своего ресурса. Необходимо как можно скорее его заменить.

Материал срезается с ребер и скатывается в катышки между ними.

Причинами может быть износ шкивов, несоосность, слишком слабое натяжение. Необходимо осматривать все ролики и регулировать натяжку. Если параллельно возникает посторонний шум, то потребуется купить и новый ремень.

Появление блеска или глянцевого оттенка на задней стороне ремня.

Скорее всего, на своем пути ремень встречается с какой-либо деталью. Последняя трется о материал, оставляя такой след. Убедитесь в достаточном уровне натяжения и целостности конструкции.

Износ крайних ребер или их частичное разрушение. Может привести к соскакиванию ремня.

Несоосность шкивов, что приводит к перекашиванию и ускоренному износу.

Грубые деформации на ребрах, появление зазубрин.

Чаще всего, это происходит по причине попадания постороннего предмета: маленького камешка или мелкой детали. Она врезается в материал и по мере вращения перемещается по ремню, оставляя зазубрины на ребрах.

Kогда менять ремень ГРМ на Рено Дастер



Многие владельцы интересуются, когда менять ремень ГРМ на Рено Дастер и можно ли сделать это самостоятельно, не обращаясь в сервис. Процедуру требуется проводить регулярно по мере износа изделия и в случае повреждения, в противном случае его внезапный выход из строя может привести к потере синхронизации коленвала и распредвала, которая заканчивается дорогим капремонтом мотора. Производитель рекомендует проводить замену спустя 50-70 тысяч км пробега либо спустя 4 года эксплуатации машину, однако сроки могут варьироваться.

Когда необходимо проводить замену ремня ГРМ на Дастере?

Согласно инструкции, процедуру делают каждые четыре года или раз в 60 000 километров (что наступает раньше); на практике многие затягивают с заменой до 80 тысяч пробега. На периодичность влияют следующие факторы:

• Климатические условия.
• Качество дорожного покрытия.
• Стиль езды.
• Нагруженность автомобиля.

Иными словами, если автомобиль эксплуатируют в сложных условиях, при суровом климате, часто ездят на бездорожье, необходимо проводить замену ремня ГРМ раньше – на 40-50 тысячах пробега.

Если упустить момент износа или повреждения, придется проводить ремонт двигателя, что потребует в несколько раз больше затрат времени и денег.

Кроме того, установка новой детали может потребоваться досрочно при следующих повреждениях:

• Трещины, разрывы, способные вызвать сгиб клапанов и нарушение работы механизма ГРМ.
• Заводской брак детали (выявляется обычно после очередной замены).
• Растяжение.
• Усиленный износ зубьев.

Для профилактики рекомендуется регулярно контролировать состояния фаз газораспределения, делать это требуется для моделей с любым двигателем, как 1,6, так и 2.0; в рамках процедуры требуется настроить саму деталь, проверить состояние коленвала с распредвалом. Потом требуется посмотреть натяжение ремня и при необходимости повторить регулировку.

Замена ремня ГРМ двигателя 1,6

После того как владельцу удалось определить интервал замены для Дастера 1.6, требуется правильно подобрать сами запчасти. Оригинальный элемент имеет артикул 8201069699. Аналог имеет название 5671XS и примерно ту же стоимость, армированную конструкцию. Вместе с ремнем проводят замену расходных роликов:

• Натяжной ( артикул – 7700108117).
• Паразитный ( номер в каталогах – 8201058069).
• Фиксирующий болт коленвала ( артикул изделия – 7700105788).

Снимаем ремень привода вспомогательных агрегатов со шкивов. Снимаем ремень привода вспомогательных агрегатов со шкивов. Снимаем ремень привода вспомогательных агрегатов со шкивов.

Маркировка ремня привода вспомогательных агрегатов с кондиционером — 6РК 1822 (шестиручьевой, длиной 1822 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

В соответствии с регламентом технического обслуживания замена ремня привода вспомогательных агрегатов Лада Ларгус с 16-клапанным двигателем производится через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния. Как это сделать своими силами?

Lada Largus: замена ремня привода вспомогательных агрегатов 16-клапанного двигателя Lada Largus: замена ремня привода вспомогательных агрегатов 16-клапанного двигателя

Артикулы

Всем водителям Рено Логан известно, что ремешки дополнительного оборудования помечаются артикулами:

Артикул — 77001-11671

• 77001-11671 либо 82008-33541 – 5K 1747 для укомплектовки с ГУР и кондиционером;
• 82008-41132 либо 82000-61673 – 5K 1110 с ГУР-ом без кондиционера;
• 82002-11651 либо 60015-48021 – 4PK 718 только ГУР.

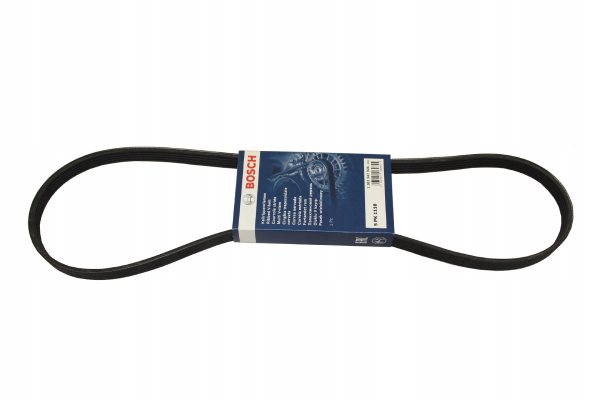

Артикул — 5K 1110
5К — «пять ручьев», а следующие за ними цифры – обозначают длину ремня.

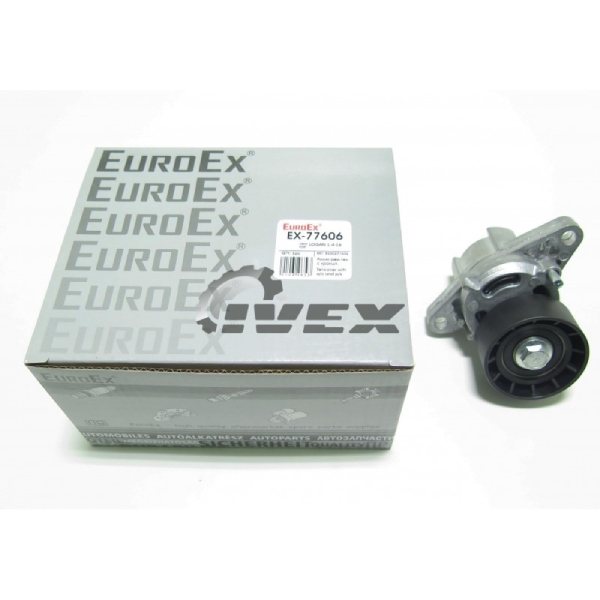

Если говорить о натяжных устройствах, можно приобрести ролик с автоматикой или же только ролик. Артикулы рекомендуются:

Артикул — 82002-77606

• 77001-02872 или 82002-77606 – ролик+натяжитель;

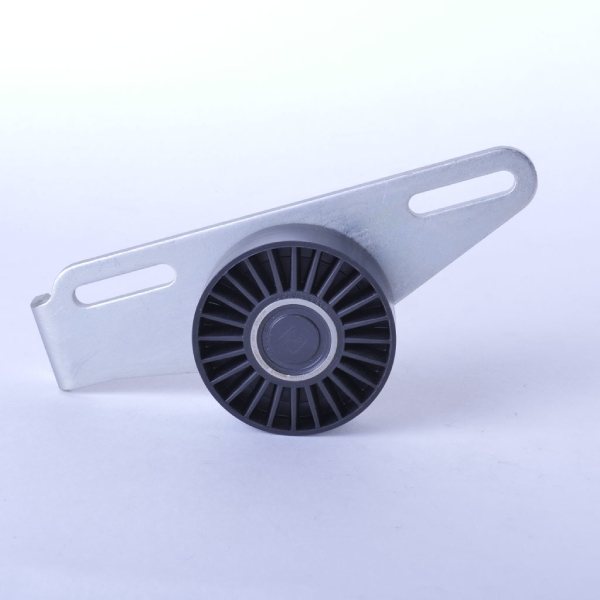

• 82008-49831 – ролик+кронштейн;
• 82001-04754 – ролик.

Артикул — 82008-49831
Заменители

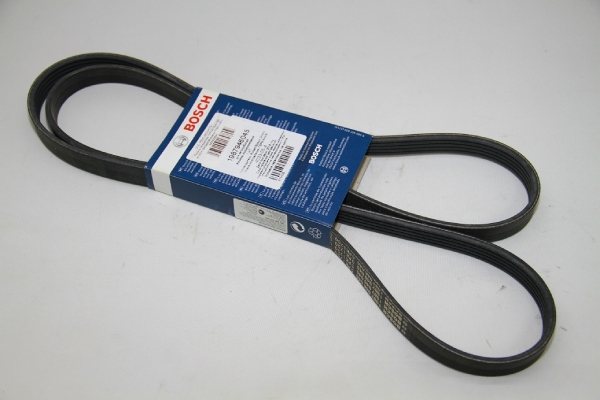

5K 1747:

• 306-92(ASAM);
• QZ5PK-1747(QUARTZ);

5K 1110:

• 05000-51110(MEYLE);
• 19879-47926(BOSCH);
• 27526(ASAM);
• 86531-0205(GATES).

4PK 718:

• 0053-039 (FLENNOR);
• 287-69 (FEBI);
• 306-78 (ASAM);
• 6292-8769 (SWAG);
• 8653-10039 (GATES).

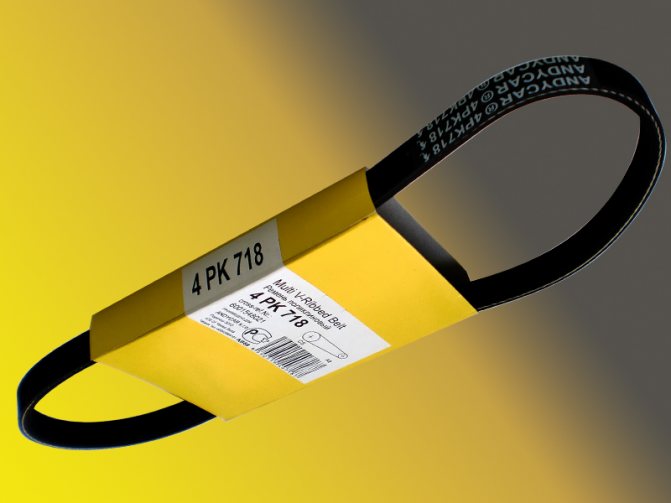

Артикул — 4PK 718

Замена ремня генератора Рено Логан 1 поколения

В любой укомплектовке Рено Логан с ГУРом на шкиве генератора Logan заметны 6 ручьев, а не пять. Что-то менять будет нежелательно, потому при монтаже ремешка вспомогательных агрегатов лучше действовать таким образом:

Logan с гидроусилителем руля без кондиционера

• Если ГУР и кондиционер, допускается занять все ручейки, помимо внутреннего.
• Если только ГУР, нужно задействовать все ручейки, помимо наружного.

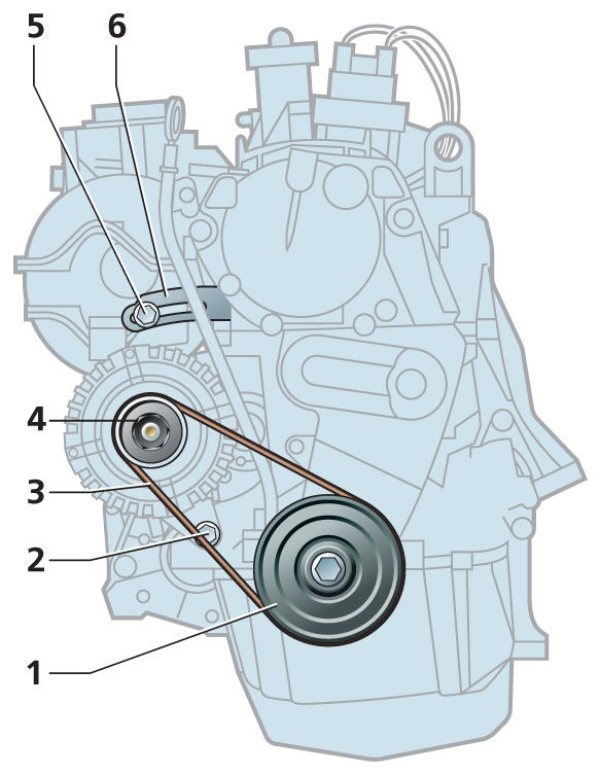

Logan без гидроусилителя руля и без кондиционера

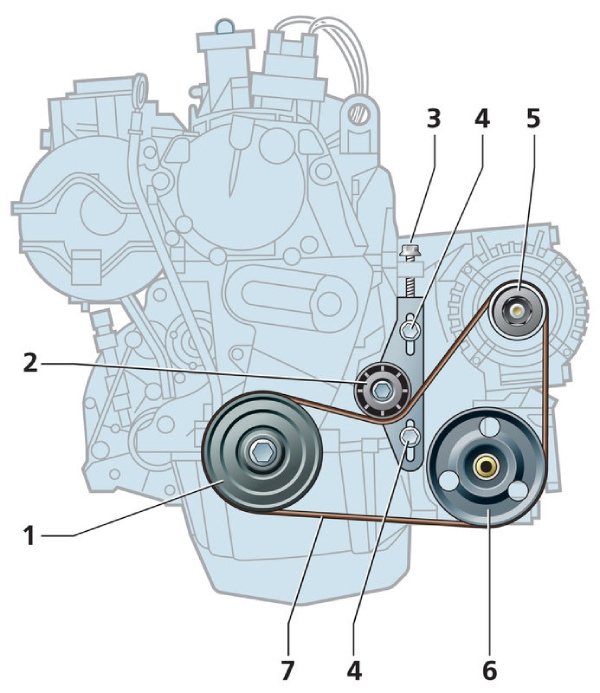

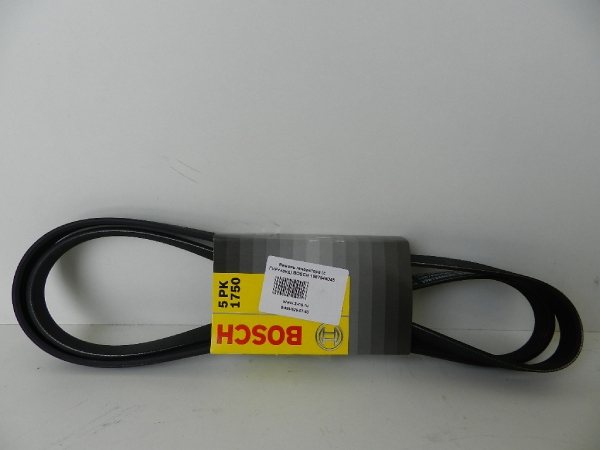

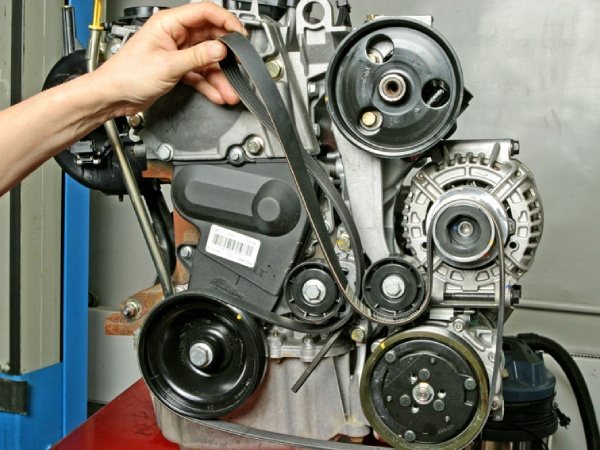

Меняем приводной ремешок

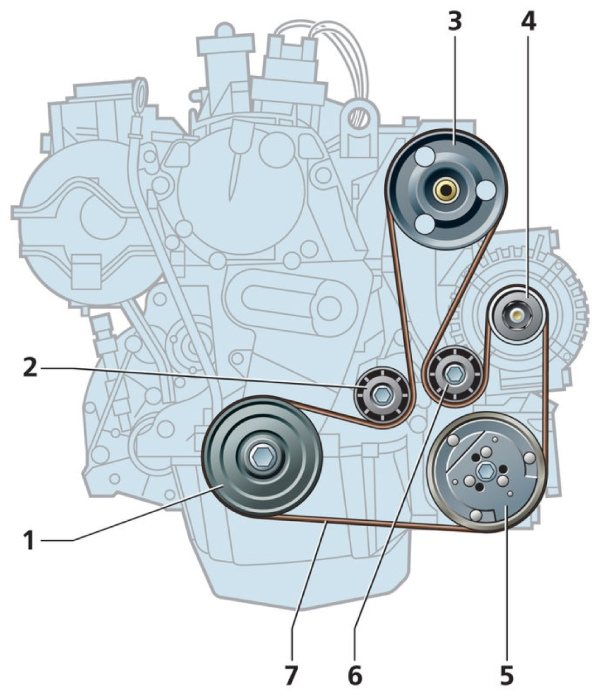

Logan с гидроусилителем руля и с кондиционером
Стоит учесть, что доступ к поликлиновому приводу перекрыт щитками из пластика. Убрать их можно, только высвободив колесную арку. Потому переднее колесо слева желательно снять.

Далее последовательность действий такова:

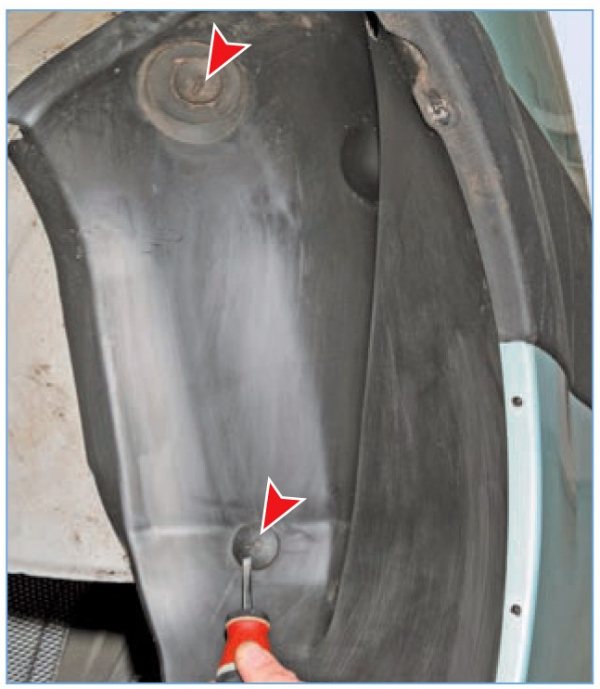

• Поддеть отверткой нижний крепеж подкрылка, убрать.


  Откручивается крепёж подкрылков

• Открутить, убрать пистон, который крепится вверху на переднем щитке.
• Щиток также несложно убрать, поскольку теперь его ничего не удерживает.
• Осталось только снять другой щиток и доступ к искомой запчасти будет получен!

Для работы потребуется следующее:

• накидной ключ «на 13»;
• краевые ключи «на 13» и «на 6».

Примечательно, что действовать следует зависимо от комплектации.

5K 1747:

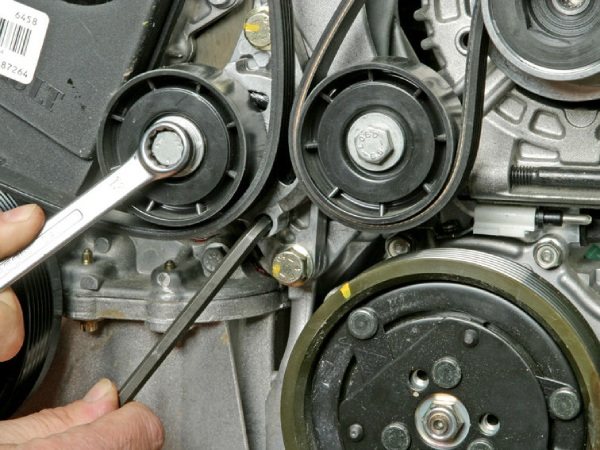

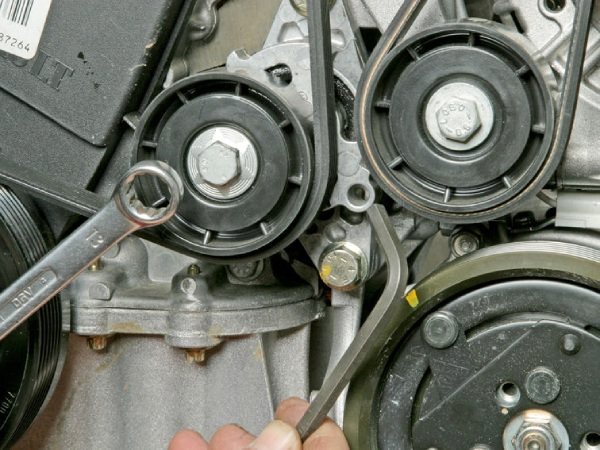

• Накидной ключ надеть на винтик натяжного ролика.



• Ролик вести наверх, пока ушко не совместится с отверстием на корпусе.
• Туда же поместить стержень диаметром 5 мм, чтобы закрепить ролик.



• Ремешок можно убрать и поменять.



5K 1110:

• Посредством ключа «на 6» полностью открутить винтик над кронштейном.
• Ослабить затяг пары крепежных винтиков.
• Передвинуть кронштейн наверх, лишь затем выполнить замену.

4PK 718:

• Требуется ослабить винты вверху, снизу – на них держится генератор.
• Корпус необходимо сместить к планочному отверстию.
• Ремешок снять, а установку произвести в порядке, противоположном демонтажу. Самое важное тут – верно выбрать степень натяжения.
• В процедуру по замене ремня дополнительного оборудования Рено Логан входит также регулирование натяжения. Если, конечно, разговор не об укомплектовке с кондиционером. Там ничего не трогают, но перепроверить натяг ремешка генератора все равно необходимо.

Инструкция по замене своими руками

Если вы столкнулись с проблемой износа или обрыва ремня, то вам наверняка будет интересно узнать, как снять и установить новый РГ. Процедура замены в целом — дело довольно сложное. Если вы никогда ранее не занимались ремонтом автомобиля, то лучше обратиться за помощью к специалистам в вопросе замены.

Как поменять РГ — рекомендуем ознакомиться с процессом замены на примере автомобиля Форд Фокус:

1. Сначала следует отключить питание в бортовой сети автомобиля, для этого нужно открыть капот и сбросить клеммы от аккумуляторной батареи.
2. Затем подставьте переднюю часть автомобиля на домкрат, подставьте под машину упоры. Болты переднего правого колеса откручиваются, само колесо затем демонтируется.
3. Снимается и подкрылок с брызговиком, для этого нужно открутить болты, которые фиксируют эти элементы кузова. Для упрощения процесса демонтажа можно просто обрезать изношенный ремень, после чего удалить его остатки с поверхности вала.
4. Теперь возьмите новый РГ и установите его в центральной части между коленвалом, насосом гидравлического усилителя, а также помпой. Затем на колесо помпы следует установить приспособление для монтажа ремня (продается в автомагазинах), а его колесиком надо будет покрутить против часовой стрелки.
5. Далее, ремешок ставится на приводной вал таким образом, чтобы его номер был направлен в сторону силового агрегата. Ремень следует надеть на валы вспомогательных устройств, а также шкив генераторной установки.
6. Используя гаечный ключ на 19, нужно покрутить вал насоса. Проворачивать его нужно до момента, пока ремень полностью не растянется и не будет полностью установлен на шкива. Далее, при помощи гаечного ключа на 18 надо будет провернуть коленвал на пару оборотов, это даст возможность зафиксировать ремешок. Сделав это, проверьте правильность выполненных действий.
7. Когда эти действия будут выполнены, нужно проверить качество натяжки ремешка на привод компрессорного устройства системы кондиционирования. Девайс для установки ремня нужно установить на шкивы вспомогательных механизмов так, чтобы он находился между двумя осями шкива. Когда это будет сделано, ремень ставится на вал компрессора кондиционера.
8. Затем коленчатый вал опять проворачивается, пока ремешок не будет полноценно установлен на шкивы. Инструмент для установки убирается в сторону, после чего коленвал опять проворачивается на несколько оборотов, это позволит проверить, насколько правильно были выполнены действия. Только когда вы сможете удостовериться в том, что РГ установлен верно, нужно будет проверить его натяжку и убедиться в том, что он его канавки правильно установлены на ручейки привода.
9. Теперь вам надо будет завести силовой агрегат и произвести диагностику выполненного ремонта. Если у вас есть средство для размягчения и натяжки ремня, то обработайте им внутреннюю поверхность РГ.

Фотогалерея «Самостоятельно меняем РГ»

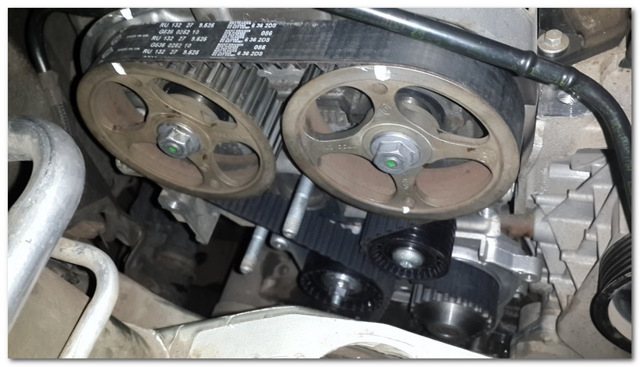

Замена ремня ГРМ Рено Дастер, Логан, Сандеро и Лада Ларгус

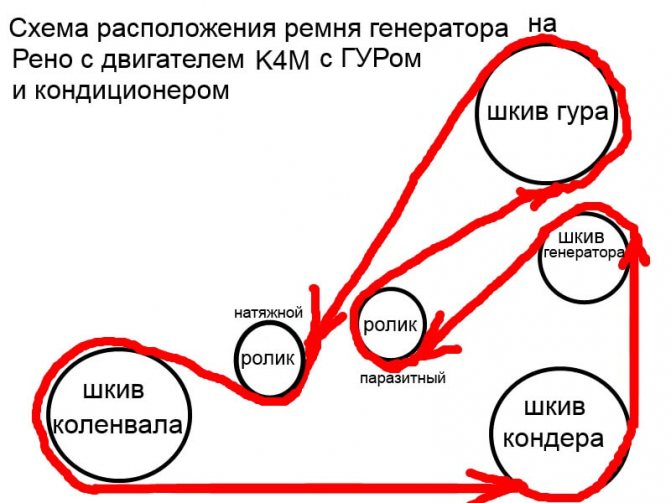

Ремень ГРМ на шестнадцати клапанном двигателе 1.6 K4M и 1.4 K4J Renault поменяем без специального инструмента…

По регламенту технического обслуживания ТТС проверяет, в каком состояние находится ремень газораспределительного механизма через каждые 15 тысяч километров пробега, а меняют вместе с роликами через каждые 60 тысяч километров либо через четыре года, выбирают, что из них наступит раньше.

Начало замены привода ГРМ

Начнём менять зубчатый приводной ремень, предварительно ослабив колёсные болты правого колеса, приподнимаем машину домкратом и снимаем колесо. Затем демонтировав металлическую защиту двигателя, снизу подкладываем под поддон упор либо домкрат. В арке передней стойки снимаем пластиковую защиту от грязи, которая держится на двух клипсах. Одна маленькая клипса находится на кожухе сверху, а другая снизу типа «ёжика» и его просто выдёргиваем с посадочного места.

Далее открыв капот двигателя, уберём в сторону трубки подвода топлива к рампе, трубку отвода паров бензина и жгут проводки и, отвернём шесть болтов подушки двигателя ключом (на 16).

В арке крыла сверху на кузове крепится поперечный кронштейн, отвернём его верхний болт, а нижний на рычаге немного ослабим и, отогнём верхнюю часть тяги в сторону.

…и снимаем ремень с опорного ролика. …и снимаем ремень с опорного ролика. …и снимаем ремень с опорного ролика.

Проверка и регулировка натяжения

Чтобы удостовериться, следует придавить ремень генератора Рено Логан в точках, где стоят пометки.

Усилие должно составлять 98 Н, а прогиб – примерно 7 мм. Надавливать следует пальцем практически во всю силу.

Проверяем ремень генератора

Если ремешок отрегулирован верно, он не будет издавать посторонних шумов, в том числе при включении зажигания вхолостую. Если в комплектации есть кондиционер, отрегулировать натяжение нет возможности, потому автомат надо отремонтировать либо заменить. Без наличия автоматики все гораздо легче. Как правильно натянуть:

• 5K 1110: винтики, фиксирующие кронштейн, надо расслабить. Регулировочный винтик вернуть на нужное место. Выполнить натяжку и зафиксировать крепления обратно.
• 4PK 718: затянуть верхний крепежный винтик, проверить натяг, снова ослабить винтик и так далее, пока все не придет в норму. Крепеж окончательно затянуть в последнюю очередь.

Натяжение приводного ремешка Рено Логан трудно выполнить правильно, если укомплектовка без ГУРа. Тогда подгонка может потребовать до 40 мин.

Замена ремня генератора на Рено Сандеро Степвей.

Замена ремня генератора на Рено Сандеро происходит разными способами, в зависимости от типа двигателя. Но регламент замены во всех ситуациях одинаков. Рекомендуется устанавливать новый после пробега 60 тыс километров. Так же не рекомендуется использовать автомобиль, если на приводе есть потертости, трещины или следы расслоения.

Делаем натяжку ремня своими руками

Данная процедура имеет некоторые отличия на автомобилях с разными комплектациями. Также о с кондиционером регулировка выполняется автоматически. Если ваш автомобиль не оборудован климатической системой, натяжку ремня производят вручную следующим образом:

• В комплектациях 5К**** (порядковый номер) ослабляют два винта, что крепят кронштейн. При помощи регулировочного элемента возвращают его на место. После настройки крепежные болты затягивают обратно. Работа производится шестигранным ключом.
• В комплектациях 4РК *** затягивается верхний крепежной винт. После проверки натяжения его снова ослабляют при необходимости. Нижний винт закручивается в последнюю очередь.

…головкой «на 10» отворачиваем два болта… …головкой «на 10» отворачиваем два болта… …головкой «на 10» отворачиваем два болта…

…и снимаем наружную крышку ролика. …и снимаем наружную крышку ролика. …и снимаем наружную крышку ролика.



Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления… Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления… Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления…



…и снимаем натяжное устройство в сборе с роликом. …и снимаем натяжное устройство в сборе с роликом. …и снимаем натяжное устройство в сборе с роликом.



Натяжное устройство в сборе с роликом. Натяжное устройство в сборе с роликом. Натяжное устройство в сборе с роликом. Устанавливаем детали в обратной последовательности. При монтаже ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.

Рекомендации экспертов

Что нужно учитывать, чтобы не допустить ошибок при выполнении замены:

1. Покупайте ремень по артикулу или модели автомобиля. Бывает такое, что в автомобилях одной модели и одного года выпуска используются РГ разных размеров. Это может быть связано с модификациями силовых агрегатов, поэтому когда вы покупаете ремень в магазине, предоставьте продавцу все необходимые данные для покупки.
2. Периодически обрабатывайте приводной ремешок средством для натяжки и размягчения, особенно желательно это делать в период холодов. Это позволит увеличить ресурс эксплуатации и не допустить преждевременного износа РГ. Достаточно будет обрабатывать поверхность РГ один раз в неделю.
3. Регулярно оценивайте состояние РГ, особенно, если при его работе появился свист и другие посторонние звуки. При наличии даже незначительных повреждений учтите, что в будущем ремень все равно придется менять. Если сам РГ в порядке, его состояние хорошее, при этом шум не прекращается, уделите время диагностике натяжных роликов и подшипников.
4. Если вы заметили, что фары автомобиля светят тускло, а когда вы жмете на педаль газа, освещение восстанавливается до необходимого уровня, то по всей видимости, ремень надо натянуть. Когда натяжка РГ слабая, генераторное устройство не может вырабатывать необходимый объем энергии для питания всего электрооборудования. В результате оптика может светить более тускло. Ремень нужно натянуть, но перетягивать РГ нельзя, поскольку это может стать причиной его обрыва.
5. При покупке обращайте внимание на состояние РГ — он должен быть целым, без малейших следов повреждений. Если дефекты на поверхности ремешка все же имеются, то лучше воздержаться от покупки такого изделия.

Подготовка к замене и необходимые инструменты

Перед началом выполнения работ требуется приобрести набор, состоящий из ремня и роликов. Для автомобилей с бензиновыми двигателями объемом 1,6 л (без кондиционера) и 2,0 л нужно купить комплекты с артикулами 7701478717 и 117209732R соответственно. Для машин с дизелем подходит набор с каталожным номером 7701476476, а для кроссоверов с мотором 1,6 л и кондиционером — 117206746R.

Поликлиновые ремни поставляются на рынок запасных частей отдельно, при обслуживании мотора рекомендуется менять и ролики из-за износа подшипников.

• комплект 6-гранных гаечных ключей и головок;
• отвертки с плоским и крестообразным жалом;
• головки типа Torx T30 и Т40;
• баллонный ключ;
• домкрат;
• ветошь для протирки.



…и его внутреннюю крышку. …и его внутреннюю крышку. …и его внутреннюю крышку.

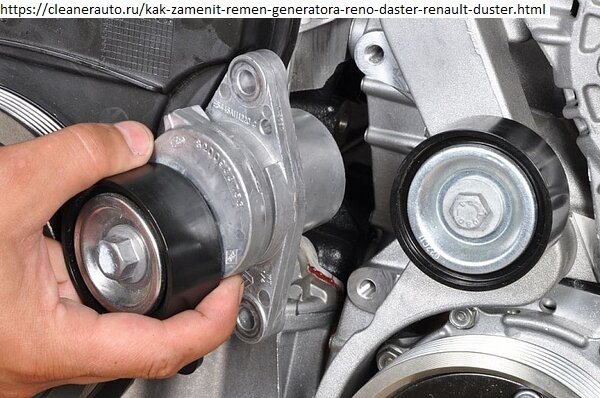

Аналогично снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины)…



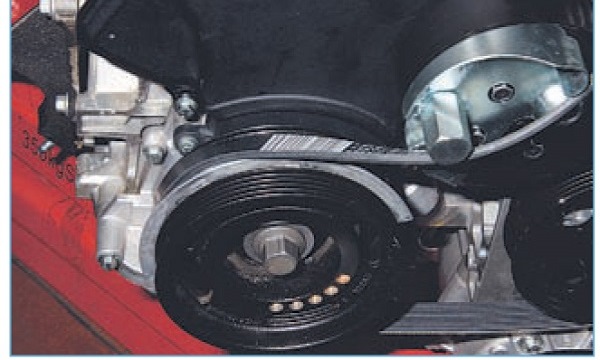

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе)… Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе)… Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе)…



Снимаем опорный ролик… Снимаем опорный ролик… Снимаем опорный ролик…
