Kia Sportage 3 2010 года — расположение разъемов в автомобиле

Двойной ИСО разъем

Стандартные аудиосистемы некоторых автомобилей подключаются с помощью двойного штекера. Распиновка разъемов у них стандартная. Половинки контактов соединяются прочной пластиковой перемычкой, фиксируемой специальным зажимом. Для правильной установки используется направляющая, которая предотвращает установку заглушки в неправильном положении.

Черный подключает источник питания к магнитоле, коричневый — к акустике .

Магнитолы Киа Спортейдж 3

Основной блок roXimo CarDroid RD-2313F KIA Sportage.

Автомагнитола PIONEER FH-X380UB, USB

Автомагнитола ROXIMO S10 RS-2313 KIA Sportage 3 (Androi.

Головное устройство Roximo S10 RS-2313 для KIA Sportage 3.

Основной блок Kia Sportage III 2010-2016 Wide Media.

Установлена ​​магнитола 2 вашего Kia Sportage III 2010-2.

Основной блок Kia Sportage III 2010-2016 Wide Media.

Основной блок Kia Sportage III 2010-2016 Wide Media.

Магнитола Киа Спортейдж ДжАвто 3035

Установлена ​​магнитола 2 вашего Kia Sportage III 2010-2.

Основной блок Kia Sportage III 2010-2016 Wide Media.

Автомагнитола INCAR AHR-1856 для KIA Sportage (2016+) A.

Автомагнитола Intro CHR-1819 SP

Головное устройство FarCar S200+ для Kia Sportage III 201.

Установлена ​​магнитола 2 вашего Kia Sportage III 2010-2.

Переходная рама для KIA Sportage III (AVIS AVS500FR (#.

Блок iSUN для Kia Sportage (2016+) И.

Автомагнитола Navipilot DROID8 Kia Sportage 2016 – 2018 гг.

Штатная магнитола Kia Sportage III 2010-2016 LeTrun 186.

Головное устройство LeTrun 1867 для Kia Sportage III (201.

Основные блоки Основной блок FarCar S200 для Kia Spo.

Автомагнитола INCAR AHR-1881 для Kia Sportage 2010-201 гг.

Автомагнитола Ksize DVA-ZN7032 Kia Sportage 2010+

Основной блок KIA Sportage III 2010-2015 Unison 9СD.

Головное устройство LeTrun 2159-RP-KISGB-52 для Kia Sport.

Основной блок Roximo серии S10 RS-2319 KIA Sportage.

Штатная магнитола Kia Sportage III 2010-2016 LeTrun 214.

Автомагнитола Основной блок Roximo 4G RX-2313 для К.

Блок основной Roximo CarDroid RD-2313F для KIA Sport.

Штатная магнитола Kia Sportage III 2010-2016 LeTrun 238.

Автомагнитола Ksize DVA-ZN7033 KIA

Автомагнитола ROXIMO CarDroid RD-2309D KIA Sportage 4 2.

Основной блок T58-1711PFS Kia Sportage III (SL) (20

Блок основной Roximo 4G RX-2313 KIA Sportage 3

Основной блок PARAFAR PF537 KIA Sportage 3 2010-201 гг.

Блок питания FarCar s200+ для KIA Sportage на Andr.

Основной блок Kia Sportage III 2010-2016 FarCar (D8.

Автомагнитола ROXIMO S10 RS-2319 KIA Sportage 4 (Androi.

Основные блоки Основной блок FarCar S200 для Kia Spo.

Головное устройство Kia Sportage III 2010-2016 для автомобилей с.

Штатная магнитола Kia Sportage III 2010-2016 LeTrun 202.

Штатная магнитола Zenith NV-60 Kia Sportage III 2010-20.

Основной блок Parafar с матрицей IPS для Kia Sporta.

Магнитола KIA Sportage ДжАвто 3359

Автомагнитола Основной блок Wide Media MT9021MF для.

Автомагнитола Intro AHR-2239

Автомагнитолы Основной блок CarMedia OL-9734 для Ки.

Штатная магнитола Kia Sportage III 2010-2016 LeTrun 168.

Обновление головного устройства Sportage 3

Магнитола для корейских кроссоверов Киа Спортейдж 3 нуждается в обновлении. Процедура может занять до полутора часов. В процессе нужно держать устройство включенным. Сначала вам нужно:

• Загрузите прошивку, которую найдете в Интернете.
• Перенесите загруженный файл на флешку. Если обновления заархивированы, распакуйте архив в корневую папку. Перед распаковкой носитель должен быть чистым и отформатированным.
• Включите радио, запустите двигатель.

Установка

Штатная магнитола Kia Sportage 3

Инкар ЧР-1891СП

ТАКЖЕ ПОДХОДИТ:
Киа:
• Спортейдж 2010 — 2016 гг

Штатная магнитола является одним из показателей уровня комфорта любого современного автомобиля, поскольку требования современного водителя к обустройству салона давно вышли за рамки удобного сиденья и приятного прикосновения к рулю. Потребителю современности не просто нужен максимум возможностей, он часто без них оказывается безоружным. Навигация, совместимость с мобильными устройствами, выход в интернет — стандарты, которые, к сожалению, не приживаются в сознании автопроизводителей. Инкар всегда готов исправить эту ситуацию!

Когда производители внедорожников после возросшего спроса на внедорожники стали предлагать своим покупателям полноценные кроссоверы, они лишь пожертвовали проходимостью автомобиля, но уж точно сделали его более комфортным внутри. Модель Kia Sportage 3 также является примером превращения рамного внедорожника в компактный джип для города. Но и здесь уровень заводской магнитолы не способен удовлетворить требования взыскательного владельца. Но экстерьеру этого автомобиля, отличающемуся стремительными формами, и новаторскому дизайну интерьера салона остро не хватает радиоприемника, соответствующего самым передовым стандартам.

Виды штатных головных устройств

На корейские кроссоверы Киа Спортейдж 3 устанавливались магнитолы следующих типов:

• с функцией Bluetooth (каталожные номера 96150-3U010 и 96160-3U230);
• без функции bluetooth (артикул 96160-3U220 и 96150-3U000);
• для автомобилей со штатным усилителем (965603u500wk).

Первые два типа ШГУ стоят на автомобилях, поставляемых в комплектации «Люкс». Третий вариант – для кроссоверов Sportage 3 в комплектациях Prestige и Premium. Для комплектации Люкс последняя магнитола в списке не подойдет, так как производитель не поставляет предусилитель. Автомобили корейской сборки оснащались системой управления другого типа, но с тем же набором функций, что и в российской версии.

Альтернативные

Допускается замена ШГУ на альтернативные магнитолы, причем для комплектации Киа Спортейдж 3 Люкс выбор широк. Китайский 9-дюймовый продукт от Infidini с обилием возможностей подходит для установки. Альтернативой 9-дюймовому экрану могут стать 7-8-дюймовые версии основных устройств на базе операционной системы Android (ТВ-тюнер, GPS и так далее). Например, можно посмотреть автомагнитолу Ksize DVA-KR8038HD (с 8-дюймовым сенсорным экраном).

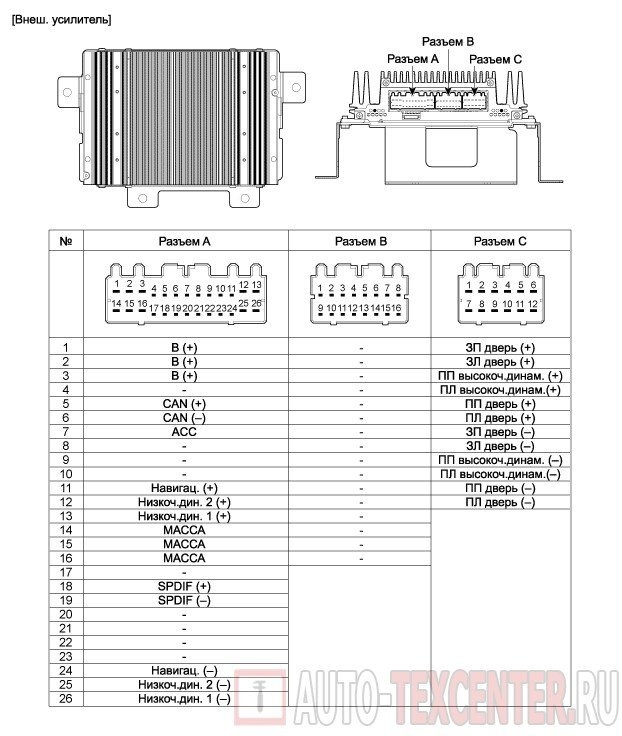

На кроссоверах Киа Спортейдж 3 в комплектациях Престиж и Премиум производитель предусматривает довольно замысловатую схему звуковоспроизведения, поэтому точно ответить на вопрос, какую мультимедийную систему можно установить вместо штатной, сложно.

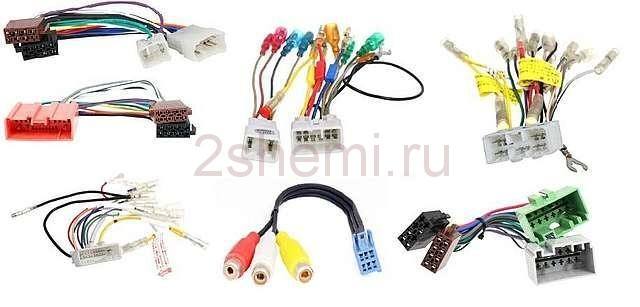

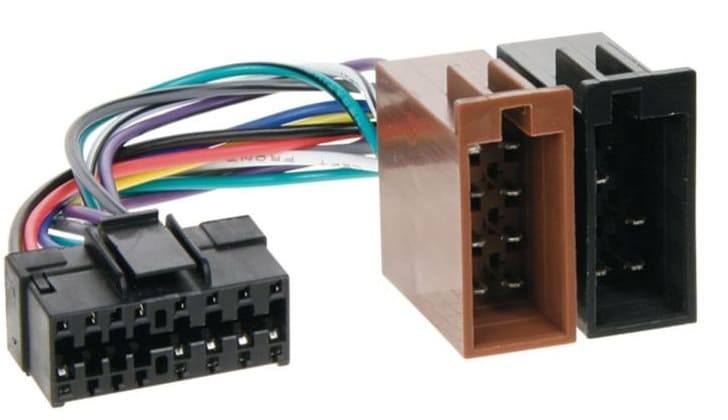

Переходники для iso разъемов

Не рекомендуется обрезать нестандартную общую вилку и подключать провода напрямую, т к со временем соединение разболтается, может окислиться, нельзя просто припаивать провода, потребуется дальнейший ремонт, замена перегоревших предохранители. Иногда встречается акустика с тремя выходами, но она имеет стандартизированную маркировку и схемы подключения, позволяющие подключать к устройству стандартные кабели с помощью распиновки. Вы можете купить всевозможные переходники для разъемов ISO с одной модели на другую.

Автомобиль может быть не оборудован разъемами, в этом случае необходимо подключить разъем магнитолы непосредственно к кабелю. Делается это скруткой, пайкой или с помощью клеммника, не требующего последующей изоляции. При скручивании и пайке для безопасного использования оборудования используется термоусадочная трубка.

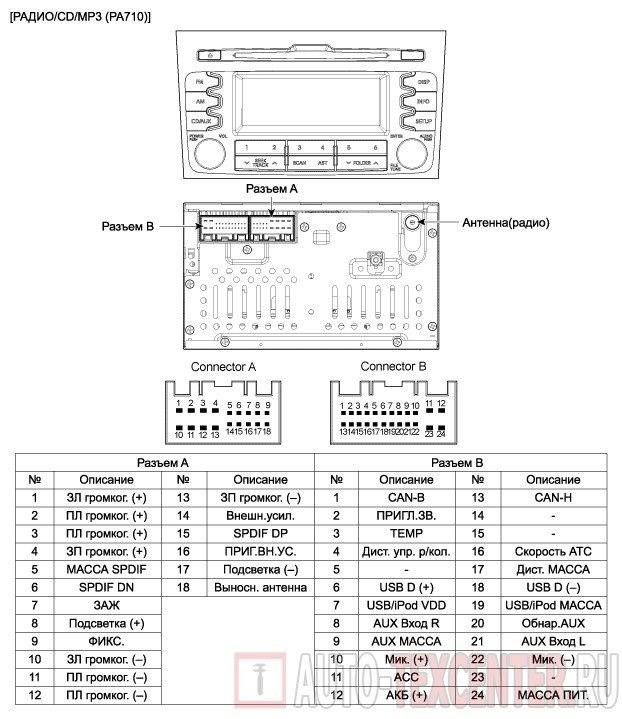

Распиновка

2. Расположение разъемов в автомобиле

Примечание:
На картинках можно встретить следующие сокращения:
АКП — автоматическая коробка передач.
МКП — механическая коробка передач.
EGR — система рециркуляции отработавших газов.
ECM — электронный блок управления двигателем.
PCM — электронный блок управления двигателем.
PDM — электронный блок управления двери переднего пассажира

Снятие магнитолы Спортейдж 3

Если вы хотите поменять или доработать магнитолу на Спортейдж 3, возникает вопрос, как снять ШГУ. Процедура будет следующей:

1. Плоской отверткой поддеваем и открываем заглушки с обеих сторон автомагнитолы (в нижней части над панелью климат-контроля).
2. Крепление откручено.
3. С помощью подручных средств (пластиковая карта, но лучше взять чуть меньше гнущихся) поддевается и снимается пластиковая накладка (со стороны пассажира и со стороны водителя), крепящаяся клипсами.
4. Откручиваются саморезы, удерживающие ШГУ.
5. Устройство выдергивается из розетки, отсоединяются вилки с проводами (для этого нажмите на замки).

После разборки ШГУ Спортейдж 3 можно установить альтернативную автомагнитолу. Сборка происходит в обратном порядке.

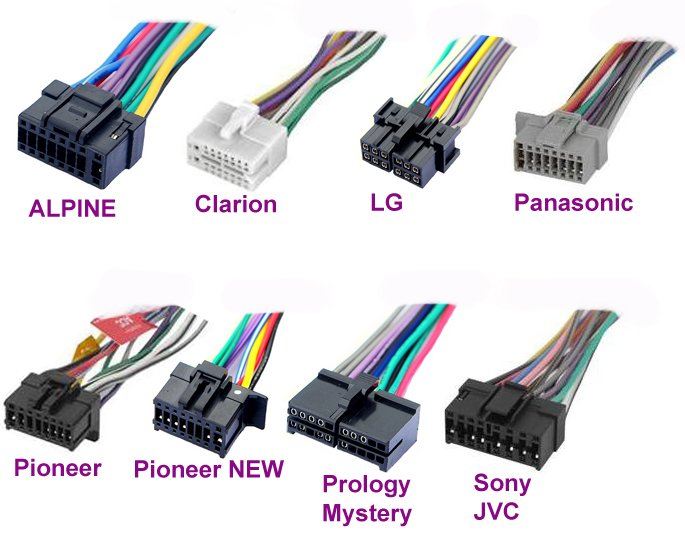

Распиновка для различных марок авто и магнитол

Приступайте к работе, читайте инструкцию к ресиверу, а также обратите внимание на маркировку и детали самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

подключение акустики этого известного бренда, пользующегося популярностью у автомобилистов, имеет некоторые особенности. Перед началом работы обязательно прочтите инструкцию по установке. Установка проста, главное понимать предназначение каждого цвета. Помимо инструкции в комплекте есть две «фишки» с 4 парами контактов: для питания и акустики.

Распиновка штекера имеет 10-20 выводов, функциональность каждого разъема различается в зависимости от модели. Для серии КЭХ характерна следующая схема: №1 – антенна, №2 – розжиг, №3-6 и 8-11 – усилители. Внимательно прочитайте инструкцию, чтобы не запутаться.

Чтобы не спалить акустику, перед подключением колонок нужно подключить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновка акустики этой марки осуществляется по стандартным схемам. Оптимально выбрать систему питания от аккумулятора, в этом случае нет риска разряда.

Разъем ISO:

№ 1	А+
№ 2	ЗАЗЕМЛЕНИЕ
№ 3	БАТ+
№ 4	Фоновое освещение
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении к магнитоле используются стандартные схемы.

№ 1	МУРАВЕЙ
№ 3	Линейный выход LR
№ 4	GND линейный выход
№ 5	Линия RR
№ 6	КД–ЛЧ
№ 7	CD-ЗЕМЛЯ
№ 8	CD-RCH
№ 9	Сброс компакт-диска
№ 10	CD — часы CD вышли
№ 11	Выберите CD-DSPL
№ 12	Выход данных с компакт-диска
№ 13	CD — часы в
№ 14	Данные компакт-диска в
№ 16	А+
№ 17	ЗАЗЕМЛЕНИЕ
№ 18	Муравей земля
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Тупой
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	МУРАВЬИ ПРОДОЛЖЕНИЕ
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	БУП

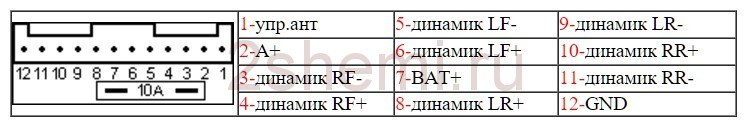

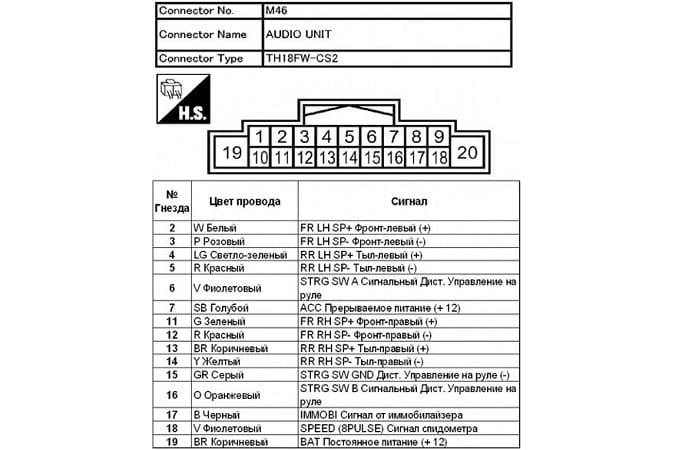

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Фоновое освещение
№ 9	БАТ+
№ 10	Динамика НЧ-
№ 11	динамик РФ
№ 12	Антенна
№ 13	ЗАЗЕМЛЕНИЕ

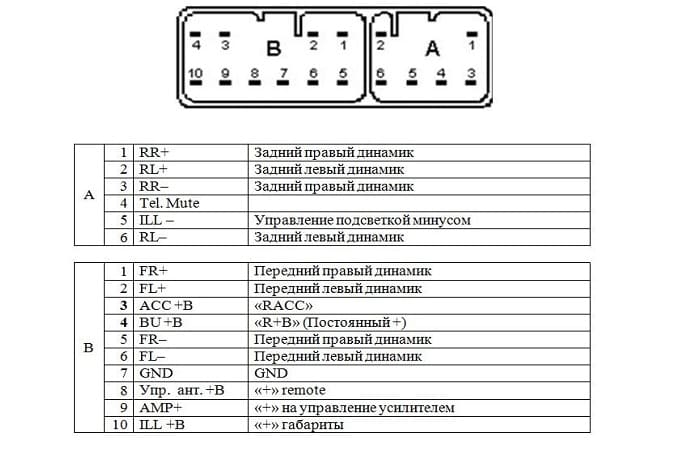

honda

Все модели автомагнитол оснащены универсальным европейским штекером для подключения к розетке.

№ 1	Громкоговоритель РР+
№ 2	Громкоговоритель ЛР+
№ 3	Фоновое освещение
№ 4	БАТ+
№ 5	А+
№ 6	Антенна
№7-10	Динамики LF+, RF+, RR-, LR-
№ 13	ЗАЗЕМЛЕНИЕ
№ 14-15	Динамики НЧ, ВЧ

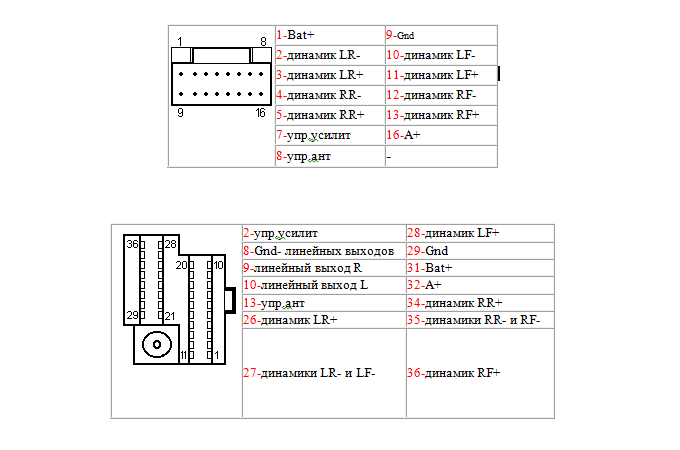

bmw

Стандартная европейская распиновка.

№ 1	А+
№ 2	БАТ+
№ 3	ЗАЗЕМЛЕНИЕ
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 — ВАТ+,

№ 2-5	Громкоговорители LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	ЗАЗЕМЛЕНИЕ
№ 10-13	Динамики НЧ-, НЧ+, ВЧ-, ВЧ+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка динамиков.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	БАТ+
№ 12	Управление подсветкой
№ 13-14	Динамики НЧ, ВЧ
ЗАЗЕМЛЕНИЕ

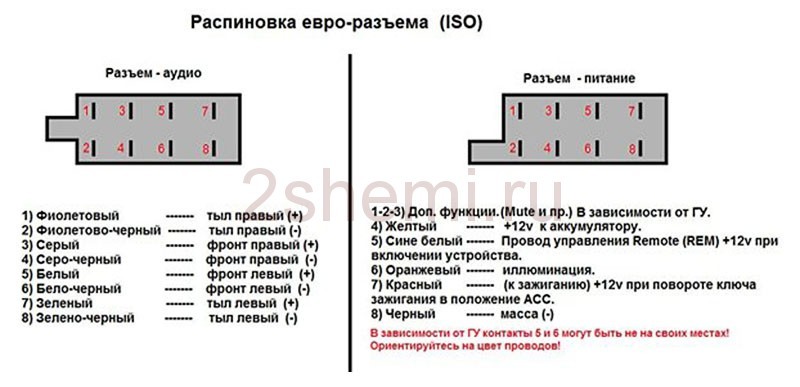

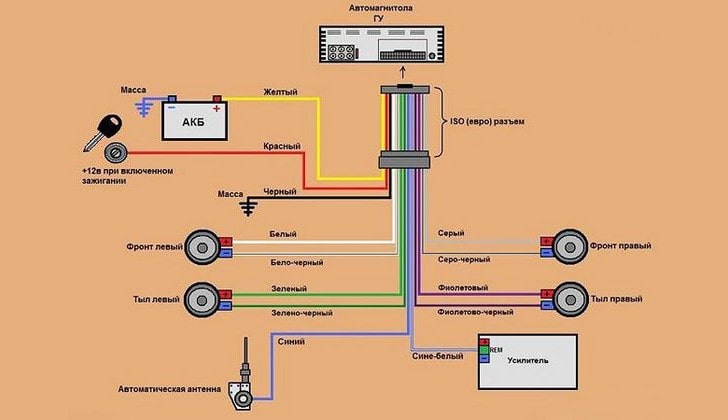

Распиновка стандартного евроразъема

Europlug — стандартная вилка, используемая в большинстве стран мира. При подключении оборудования вы можете столкнуться с нестандартными проводами, спутанными в жгут. Эта проблема решается приобретением переходников и распиновкой радиочипов.

Стандарты 1din и 2din

Разъемы колонок бывают двух видов: нестандартные от производителя, в основном штыревые, и стандартизированные европейские, которые расположены сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использования специального фирменного разъема. Если штекер ISO, вы можете подключить его напрямую. Есть два типа евро разъемов 1din и 2din, разница в высоте автомагнитолы. Двойной блок в два раза выше, подключается не ко всем автомобилям, так как на панели нет места под нужные размеры.

Наиболее распространены европейские магнитолы 1din.

При монтаже автомагнитол применяют провода малого диаметра 1,5-2 мм, для линий электропередач – большого сечения. Несоблюдение этих простых правил приведет к искажению звука, выводу оборудования из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянная мощность
№ 5	Мощность антенны
№ 6	Фоновое освещение
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторых китайских странах используют стандарт 2din.

Верхний силовой разъем А

Штекер служит для питания приемника, антенны и усилителя, а также, при необходимости, для управления фоновой подсветкой или отключения звукового сигнала. Используются стандартные цветовые обозначения. Выходы 1-3 и 6 не используются в акустике нижнего и среднего ценового сегмента, они предназначены для дополнительных опций для продвинутых продуктов.

Типы подключения

• Первый это подключение внизу проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Метод непрактичен тем, что имеет свойство разряжать аккумулятор, если не выключить акустику;
• Второй — провод подключается через замок зажигания, желтый — к бортовому компьютеру.

Функциональное назначение выходов приемника

МУРАВЕЙ	Разъем используется, если в автомобиле есть выдвижная антенна
Дистанционное управление	Можно подключить несколько динамиков
Осветительные приборы	Позволяет изменять интенсивность свечения устройства
Тупой	Регулировка звука
А4	Включить/выключить

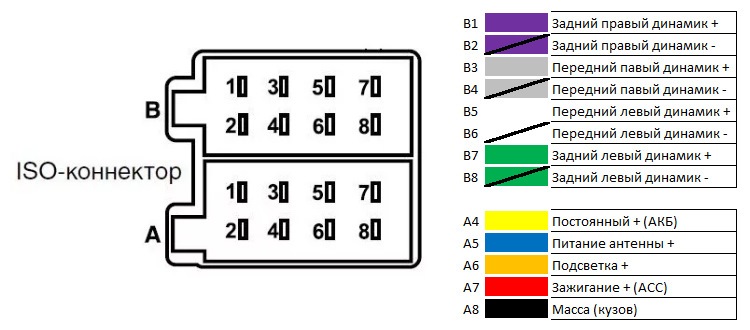

Распиновка разъема радио ISO

А 4	Цвет желтый	Батарея + мощность
А 5	Цвет синий	Антенна.
А 6	Оранжевый цвет	Фоновое освещение
А 7	Красный цвет	Зажигание, 12В. После отключения выполните сброс к заводским настройкам.
8	Черный цвет	Акустика

Нижний акустический разъем В

Используется для подключения усилителей (по 2 кабеля). Звучание оборудования зависит от того, правильно ли подключены все разъемы. Главное не перепутать, иначе акустика будет некачественной.

Правила подключения громкоговорителей по цветовой маркировке проводов

Белый цвет	Левый фронт
Цвет серый	Прямо перед
Зеленый цвет	Левый задний
Цвет фиолетовый	Правый задний
