Предохранители Киа Спортаже 3: где находятся блоки, схема

Блок в салоне

Изначально выясним, где монтируется блок салона Киа Спортейдж 3. Он установлен под декоративной крышкой внизу приборной панели с левой стороны рулевой колонки под блоком кнопок. В нем используются микропредохранители.

Схема блока защиты электрооборудования Киа Спортейдж 3 в салоне состоит из следующих предохранителей:

• F1 — мультимедийный комплекс (20А);
• F2 — антенна для приема радиосигнала (7,5А);
• F3 — передние электростеклоподъемники (20А);
• F4 — регулятор положения сиденья водителя (20А);
• F5 — сигнализация, программа парковки с камерой заднего вида, работа наружных зеркал, тестовый контакт и канал передачи данных;
• F6 — привод люка;
• F7 — усилитель мультимедийной аппаратуры (25А);
• F8 — программа управления АКПП, электромагнитный ключ блокировки (7,5А);
• F9 — дополнительное освещение поворотов;
• F10 — обогрев водительского сиденья;
• F11, F12 — управление задним стеклом справа и слева соответственно (25А);

• F13 — подсветка солнцезащитных козырьков, замка зажигания, багажника, салонного пространства, приборной панели, ЭБУ кондиционера, VCM, цифровых часов, датчиков открытия дверей и давления в шинах;
• F14 — кнопка запуска и остановки силового агрегата, программа управления электронным ключом, блокировка брелока;
• F15 — реле управления замками задних дверей и багажника, ICM — двойная блокировка;
• F16 — ВКМ;
• F17 — релейная часть ПТФ сзади;
• F18, F23 — центральный замок и зажигание;
• F19 — центральный замок и система зажигания, часть реле сигнализации, цепь питания подкапотного монтажного блока (25А);
• F20 — стоп-сигнал, ЭУР, 4WD, IPS, управление наклоном фары, пакет программ помощи при парковке;
• F21 — цепь питания подкапотного монтажного блока (20А);

• F22 — приборная панель;
• F24 — стеклоочистители и рычаг управления под рулем, реле стеклоочистителей в моторном отсеке (25А);
• F25 — розетка для переднего пассажира;
• F26, F29 — BCM, центральный замок и зажигание;
• F27 — работа люка, программное управление кондиционером, мультимедийным комплексом, усилителем, управлением положением наружных зеркал, вентилятором отопителя, часами;
• F28 — VCM, панель приборов, ЭБУ кондиционера, подогрев передних сидений, часы, сигнальная лампа девиации, генератор;
• F30 — релейная часть, рычаг управления приводным и задним стеклоочистителями;
• F31 — электролюк и наружные зеркала заднего вида, датчик дождя, ионизатор, ЭБУ климат-контроля, цепи питания реле вентилятора охлаждения в подкапотном силовом агрегате;

• F32 — розетка и прикуриватель со стороны водителя, розетка для пассажиров заднего ряда сидений (20А);
• F33 — ЭБУ подушки безопасности;
• F34, F35 — переключатель комплекса обогрева между передними и задними сиденьями соответственно;
• F36 — ЭБУ кондиционера (7,5А);
• F37 — ЭБУ пакета программного обеспечения кондиционера, дистанционное управление зеркалами (7,5 А).

Большая часть предохранителей Спортейдж 3 в салоне рассчитана на номинальный ток десять пятнадцать ампер. Первые F5, F9, F13, F14, F17, F20, F22, F23, F26, F27, F28, F29, F31, а вторые F6, F10, F15, F16, F18, F25, F30, F33, F34 , Ф35.

Защита памяти

Схема блока предохранителей автомобиля Kia Sportage 3

Основной блок

Основной блок расположен под крышкой капота. Найти его не составит труда. Этот блок содержит большое количество предохранителей и это видно на схеме ниже.

Ниже также представлена ​​таблица с указанием основных предохранителей, отвечающих за выполнение важнейших функций автомобиля.

FL1	Электроусилитель руля.
FL6	Включить/выключить сигнал, сирену.
FL9	Вентилятор вкл/выкл.
FL10	Обогрев стекол по бокам дверей.
FL15	Обогрев лобового стекла.
FL16	Включение/выключение стоп-сигнала.
FL18	Работа конденсатора и змеевика.
ФЛ22	Организация топливного насоса.
ФЛ27	Кондиционер.
R1	Реле топливного насоса.
R12	Реле звукового сигнала.

В основном работа этих предохранителей напрямую связана с включением двигателя автомобиля, а также работоспособностью внешних систем, к которым относятся обогрев стекол, кондиционер и звуковые сигналы. Также здесь можно найти предохранители и реле, отвечающие за включение/выключение дворников, поворотников, стартера.

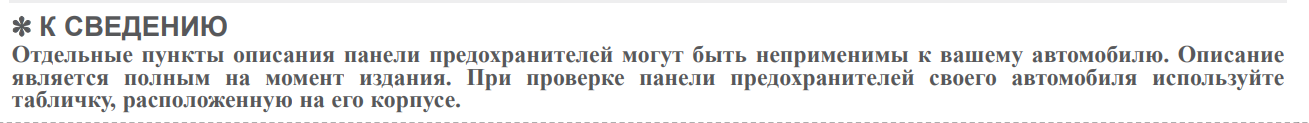

Обозначения каждого предохранителя нанесены на крышке блока, и с помощью схемы можно узнать, где находится нужный элемент и за что он отвечает. Кроме того, каждый элемент окрашен в определенный цвет, что значительно облегчает поиск при необходимости, например, замены.

Блок под капотом

Нижняя диаграмма для дизеля

Чтобы увидеть, где находится блок предохранителей Kia Sportage 3 поколения в моторном отсеке, просто откройте капот и посмотрите на левое крыло. Блок спрятан в защитный пластиковый корпус.

Кроме предохранителей в нем используются следующие реле:

• 1P — предупреждение об экстренном торможении;
• 2Р — датчик дождя на лобовом стекле;
• 3Р – первая скорость работы стеклоочистителей;
• 4P — номер банкомата;
• 5Р — от образования наледи на лобовом стекле;
• 6П, 11П — соответственно увеличенная и уменьшенная скорость вентилятора охлаждения;
• 7П, 8П — левое и правое дополнительное освещение при входе в поворот соответственно;
• 9Р — двигатель вентилятора отопительного комплекса;
• 10Р — цепь подачи сигнала;
• 12Р — стартер;
• 13Р — сирена заводской сигнализации;
• 14Р — дворники заднего стекла;
• 15П — насос подачи топлива;
• 16Р — кондиционер;
• 17Р — самое главное.

Ниже представлен список предохранителей моторного отсека Киа Спортейдж третьего поколения:

• 1 — программный комплекс ЭУР (80А);
• 2, 7 — коробка проводов в приборной панели (60А);
• 3, 5 — ЭСП, АБС (40А);
• 4 — ЭМС (40А);
• 6, 14 — сирена охранной сигнализации (40, 15А);
• 8 — IPS, реле электростеклоподъёмника (60А);
• 9 — реле 1 и 2 скорости вращения вентилятора радиатора (40А);
• 10 — от запотевания заднего стекла (40А);
• 11 — комплекс очистки фар (30А);

• 12, 13 — замок зажигания или ВЗП при использовании электронного ключа управления (40А);
• 15 — от образования наледи на лобовом стекле (15А);
• 16 — стоп-сигнал, ИКМ, центральный замок и система зажигания (10А);
• 17 — ЭБУ с полным приводом (20А);
• 18 — конденсатор, катушки зажигания (20А);
• 19 — ПКМ, ЕСМ, ДМРВ, Пакет ПО АКПП (7,5А);
• 20 — ICM, ESP, ABS, свечи зажигания, подогрев элемента топливного фильтра, контроль попадания воды в элемент топливного фильтра (7,5А);
• 21 — TCM, селектор автоматической коробки передач (7,5А).

В отдельной области находятся предохранители блока EMS Киа Спортейдж 3:

• 1Р — ЭБУ силового агрегата (30А);
• 2П — ПКМ (15А);
• 3Р — кондиционер (10А);
• 4Р — автоматическая блокировка запуска ДВС Киа Спортейдж 3, клапаны опорожнения фильтрующего элемента, подачи масла, регулировки впускного коллектора, датчики положения распредвала и коленвала для моделей Спортейдж 3 с бензиновыми силовыми агрегатами, а для дизельных модификаций — 1 , 2 скорости вентилятора охлаждения, VGT, EGR, RTS, ER (10A);

• 5Р — конденсатор и катушки зажигания для бензиновых модификаций, а для дизельных — ЭБУ силового агрегата (20А);
• 6П — насос подачи топлива (15А);
• 7Р — впрыск и кондиционер на моделях Киа Спортейдж 3 с бензиновыми ДВС, а с дизельными — реле топливного насоса, клапаны давления дизеля, главный регулятор давления, автоматизированная система иммобилайзера двигателя (15А);
• 8Р — для двигателей, работающих на бензине, кондиционере и впрыске, а для дизельных двигателей внутреннего сгорания — лямбда-зонд, датчик положения коленчатого вала, реле кондиционера (10А);
• 9P — стоп-сигнал только на дизельном Sportage 3 (10А).

Если возникает необходимость смены защитных элементов, следует учитывать их тип. Kia Sportage 3 использует предохранители Micro.

Процесс замены предохранителей и снятия монтажного блока

Микропредохранители используются для замены Киа Спортейдж 3.

Если они недоступны, вы можете временно использовать замену типа Mini. Процесс замены в обоих блоках одинаков:

1. Выключите зажигание, возьмите пинцет из крышки моторного отсека. Выдергивать предохранители с его помощью удобнее, чем вручную.
2. откройте крышку распределительной коробки.
3. Вытащите сгоревший свитер пинцетом.
4. Вставьте новую часть.

Для замены предохранителей FL1-FL9 в моторном отсеке необходимо:

1. Отверните гайку в нижней левой части монтажной коробки ключом «на 10.
2. Подденьте блок предохранителей отверткой и вытащите его.

Для разборки блоков нужно:

• рожковый ключ: 10 мм;
• шлицевая отвертка.

Под капотом

К МБ в подкапотном пространстве подключено множество отдельных проводов, и обычному автолюбителю очень легко в них запутаться.

Для замены обратитесь к автоэлектрику или на официальную СТО.

Схема предохранителей kia shuma

Назначение предохранителей под капотом

Ч/Б ПРЕДОХРАНИТЕЛИ:
1-IGN
2-АБС (АБС)
3-ТНС

7- ОХЛАДИТЕЛЬ/ВЕНТИЛЯТОР (ВЕНТИЛЯТОР РАДИАТОРА)
8- КОНДИЦИОНЕР/ВЕНТИЛЯТОР

9- ЗАПУСК
10 ВОЗДУХОДУВАТЕЛЕЙ
11-СР/АКК
12- ЗАДНЯЯ ПРОТИВОТУМАННАЯ (ЗАДНЯЯ ПРОТИВОТУМАННАЯ)
13- ОПАСНОСТЬ Противотуманные фары и мигалки
14- D/LOCK (ДВЕРНЫЕ ЗАМКИ)
15-АБС (АБС)
16- ЛЮК (люк)
17-П/Ш П/С
18-П/Ш лев
19-ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ
20-IGN2
21- ГОЛОВНОЙ свет?
22-IG КАТУШКА
23-ОБД-II
24- УСТРАНЕНИЕ ТУМАНА
25-OX ПОЗДНО D
26- БЫК СЕН У
27- ТОПЛИВНЫЙ НАСОС
28- ИНЖЕКТОР (ИНЖЕКТОР)
29-А/КОН
30-БТН
32- ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ (ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ)
33- ХВОСТ ПРАВЫЙ
34- ХВОСТ ЛЕВЫЙ
35- ГОЛОВА НИЗКАЯ
36- ГОЛОВА ПРИВЕТ
37- РОГ рог
41-45 ЗАПЧАСТИ

МИКРОРЕЛЕ (РЕЛЕ):

50- ДЕФОГ (ПРОТИВОТУМАН)
51- ТОПЛИВНЫЙ НАСОС
52- РОГ рог
53- КОНДИЦИОНЕР ВОЗДУХА
54-ЭГИ ГЛАВНЫЙ ПАР
55- ФАРА
56-ТНС

60-П/ОКНА (ЭЛЕКТРИЧЕСКОЕ СТЕКЛО)
61- ВЕНТИЛЯТОР отопления и кондиционирования воздуха
63- ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ
64- ВЕНТИЛЯТОР КОНДЕНСАТОРА

Замена перегоревших предохранителей вручную

В KIA Sportage 3 используются низкопрофильные ножевые предохранители в прозрачном пластиковом корпусе.

Они окрашены в разные цвета в зависимости от номинала.

Перед заменой перегоревшей перемычки нужно выяснить и устранить причину ошибки:

• изолировать только части проводов;
• отключать от розеток мощную технику;
• протрите плату, залитую водой;
• протянуть и зачистить контакты;
• измерить напряжение в бортовой сети;
• проверить соблюдение схемы оценки гарантий;
• удалить проволоку, гвозди, монеты, которые иногда заменяют калиброванными вставками в случае крайней необходимости.

Затем необходимо предотвратить поражение водителя электрическим током:

1. Паркер перешел дорогу по ровной дороге.
2. Наденьте на ручку.
3. Отключите электроприборы.
4. Выньте ключ из замка зажигания.
5. Отсоедините клеммы от аккумулятора.

Затем можно переходить к замене поврежденной перемычки:

1. откройте сборочный модуль.
2. Найдите правильную дорожку по схеме.
3. Визуально подтвердите неисправность или прозвоните тестером.
4. Удалите сгоревшую часть с помощью диэлектрических плоскогубцев.
5. Вставьте новый соответствующего номинала.
6. Запустить двигатель.
7. Попробуйте неисправное устройство.
8. Соберите монтажные коробки, если ремонт прошел успешно.

Необходимо регулярно устраивать ревизию резервных предохранителей. Если какие-либо перемычки отсутствуют, приобретите их в специализированном магазине.

Монтажный блок

Найти этот агрегат в салоне можно, заглянув под декоративный щиток приборной панели. Чтобы получить доступ к предохранителям, возьмитесь за ручку монтажного блока и с некоторым усилием потяните его на себя. При его вскрытии можно увидеть большое количество предохранителей и реле, схема которых представлена ​​ниже.

Чтобы понять, какой предохранитель за что отвечает, следует обратить внимание на таблицу, в которой сведены основные элементы.

F1	Управление звуковой системой и видеонавигацией.
F3	Управление стеклоподъемниками.
F7	Электроусилитель руля.
F17	Противотуманные огни.
F16	Активировать/деактивировать будильник.
F19	Начальная работа.
F22	Производительность подушки безопасности.
Ф36	Кондиционер.

Несложно догадаться, что большинство предохранителей отвечают за работоспособность систем, обеспечивающих комфортное пребывание в салоне и управление автомобилем. Это может также включать проверку освещения внутри автомобиля, открытие и закрытие люка, блокировку дверных замков и знание наличия предохранителя прикуривателя.

В блоке есть в том числе и предохранители, которые отвечают за работу звуковых систем, ресиверов, розеток.

Также в этом блоке есть элементы, обеспечивающие надежную работу дворников. Кроме того, можно заметить обогрев заднего стекла, а также сидений, пассажирского и водительского. Сюда же относится и производительность стеклоомывателя.

Таким образом, блоки предохранителей и реле выполняют ряд функций. Без рассматриваемых элементов невозможно было бы организовать безопасную работу такого количества электрических цепей и систем, и автомобиль постоянно выходил из строя.
