Не работает камера заднего вида: почему не включается и нет сигнала

Варианты неполадок

Рассмотрим основные виды проблем, которые могут возникнуть при обращении с данным автомобильным гаджетом:

• Камера заднего вида не показывает изображение автоматически (не начинает работать при движении задним ходом);
• Устройство вообще не реагирует, не включается, отсутствует сигнал;
• Картинка мутная, грязная, запотевшая;
• Изображение отзеркалено или перевернуто – частый сбой у китайских устройств;
• Камера заднего вида передает на монитор синий экран (или черный, белый);
• Картинка с помехами (моргает или мерцает);
• Гаджет работает, но некорректно отображает разметку.

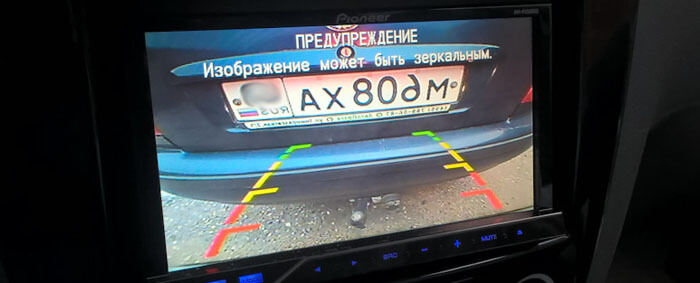

Камера заднего вида показывает в зеркальном отражении: как исправить

Многие водители сталкиваются с проблемами, когда камера заднего вида показывает картинку вверх ногами, переворачивает или зеркалит изображение. Причины таких неисправностей могут быть связаны с неправильной настройкой и установкой устройства, выбором не подходящего монитора. Чтобы перевернуть картинку наоборот и убрать зеркальность необходимо изменить настройки в ММС. Для этого следует зайти в меню и отключить опцию Mirror. В некоторых случаях нужно вскрыть корпус и повернуть окуляр на 180°.

Парковочная камера SeeMore Hard Truck с ИК подсветкой противоударный корпус 12-24В

Парковочная камера SeeMore врезная с регулировкой угла CMOS матрица

Камера заднего вида SeeMore универсальная с подсветкой на кронштейне и CMOS матрицей

Если эти манипуляции не помогают и монитор продолжает работать в зеркальном отражении, то понадобится внести изменения в схему управления. Элементы, участвующие в изменении ориентации картинки обычно имеют специальную маркировку. Опция с маркировкой FLP даёт возможность повернуть картинку наоборот в вертикальном направлении, а MIR помогает избавиться от зеркального отображения. Для получения нормального изображения картинки необходимо отсоединить соответствующие перемычки.

Характерные поломки

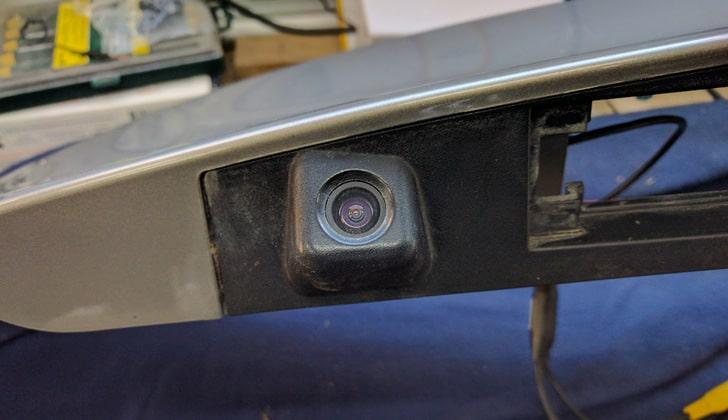

Поломка камеры Хендай ах35 может существенно усложнить движение задним ходом. Причины могут заключаться в заводском браке, плохой герметизации, появлении проблемы с контактом из-за сильной вибрации. Некоторые неисправности можно исправить самостоятельно, другие предусматривают замену всех элементов.

Решить возникшие проблемы можно несколькими способами. Наиболее распространены следующие:

• Проверка и замена проводки, которая отвечает за питание и передачу сигнала.
• Проверка самой камеры, ее замена на оригинал от Хундай или китайскую модель.

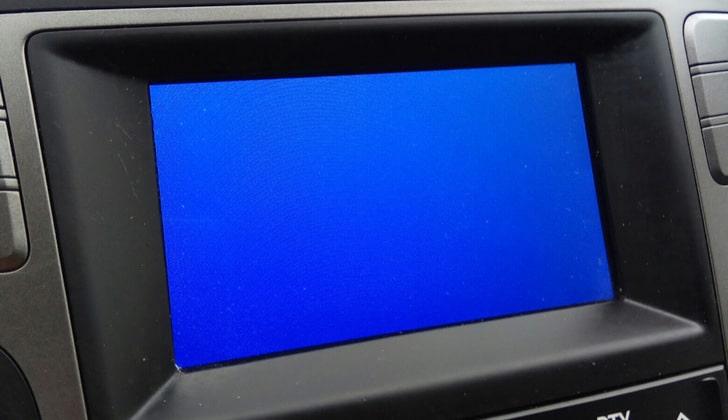

Синий экран

Распространенная проблема заключается в отображении синего экрана. При этом на дисплей может выводиться разметка. Причинами появления синего экрана может стать:

• Неисправность камеры.
• Отсутствие подключения.
• Окисление контактов.

Самостоятельно починить камеру не получится, т. к. конструкция сложная, и в продаже не встречаются запасные элементы.

Моргает изображение

Менее проблематичным вариантом можно назвать случай, когда изображение мигает. Он может быть связан с нижеприведенными моментами:

• Отсутствие контакта.
• Повреждение проводки.
• Окисление и перегрев места соединения.

Ремонт в подобном случае не предусматривает диагностику камеры. На проверку соединений уходит намного меньше времени.

Не включается

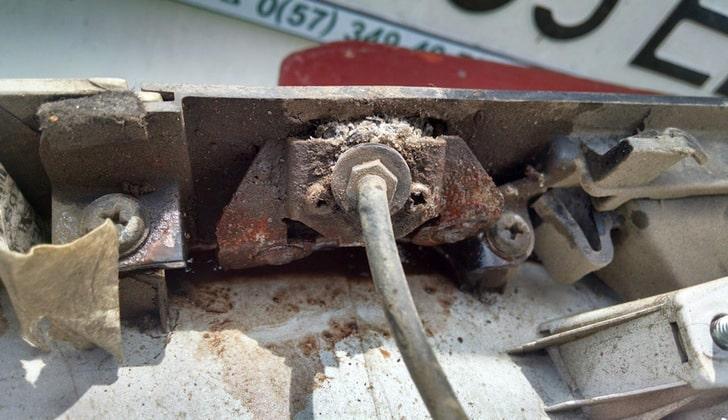

Камера часто не работает по причине появления сильного окисления. При этом влага может попасть внутрь конструкции, что также приведет к ее непригодности.

Если проблема заключается в появлении налета, то решить ее можно самостоятельно.

Для этого проводится:

1. Демонтаж обшивки. Она скрывает основные крепежные элементы, при помощи которых проводится фиксация спойлера.
2. Снятие устройства. При длительной эксплуатации на металле часто появляется коррозия. Чистка упрощается в случае, если камера была предварительно демонтирована.
3. Очистка контактов. В 70% случаев удаление налета решает проблему.
4. Разборка конструкции. Если контакты были очищены, но изображение не появилось на дисплее, то есть вероятность попадания влаги внутрь конструкции. Исправить ситуацию с окислением дорожек платы сложно, но возможно.
5. Чистка внутренних элементов. Штекер внутри камеры также может быть очищен от налета.

Самостоятельная чистка позволяет существенно снизить затраты.

Инструкция по регулировке прибора своими руками

Когда вы установили камеру, она нормально работает, исчезло помутнение, важно ее правильно отрегулировать. Не все автовладельцы знают, как это делается. Из-за этого, они не могут сделать все своими руками и проверить работоспособность устройства.

Основная задача – это настроить парковочные линии. Этот включенный режим сильно облегчает парковку.

1. Возьмите обычный деревянный брусок, длиной 2 метра. Его стороны должны быть 2-3 сантиметра.
2. Положите его на расстоянии метра от центра заднего бампера. Края бруска должны выступать из-за бортов автомобиля на примерно одинаковое расстояние.
3. Затем, садитесь в автомобиль и зайдите в сервисное меню. Может потребоваться совершить дополнительные действия, например, несколько раз включить и выключить габаритные огни.
4. После этого, вам нужно будет попасть в настройки камеры и выбрать марку автомобиля.
5. Когда активируется камера заднего вида, вам нужно будет повернуть руль вначале вправо до упора, а потом влево – это делается для ее регулировки. Затем нажмите «далее». На экране появится прямоугольный контур.
6. Используя клавиши вверх, вправо, вниз и влево нужно будет поместить его так, чтобы брусок оказался точно в центре. Затем нажмите на подтверждение.

Это собственно говоря и есть все действия, которые вам нужно выполнить для настройки устройствами. Теперь, когда вы будете его включать, начнут появляться желтые линии, облегчающие парковку. Помните, что любая последующая разборка может потребовать последующей перенастройки устройства.

Как снять камеру

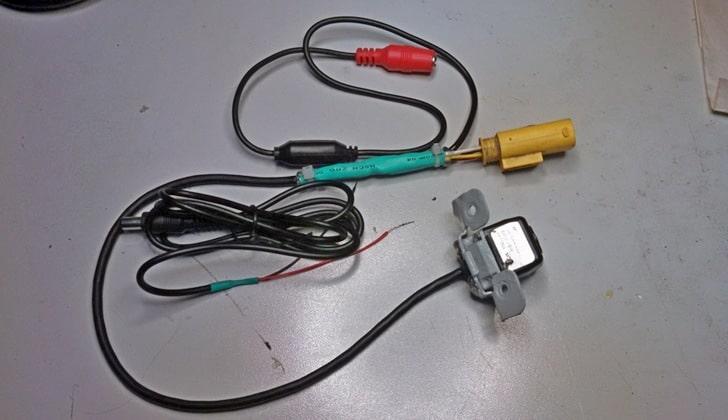

Если перестала работать камера вида, то восстановить ее состояние можно самостоятельно. Для этого требуется:

• Герметик. Он требуется для того, чтобы исключить вероятность попадания влаги. Слишком высокая влажность становится причиной появления окиси и коррозии.
• Несколько отверток. Они требуются для извлечения клипс и других крепежных элементов.
• Плоскогубцы. Фиксация спойлера, в который встроена камера, проводится специальными клипсами. Извлечь их можно только при применении подобного инструмента.
• Головка на 8.
• Иголка и пинцет. Они используются для очищения поверхности от окиси.

В рассматриваемом случае устройство при включении задней передачи не отображает изображение, поэтому причин неполадки может быть много. Для того чтобы она включалась, нужно следовать нижеприведенной инструкции:

1. Проводится снятие обшивки. Она крепится при применении 4 шурупов, а также пластиковых клипс. С клипсами нужно быть осторожным, т. к. неправильная нагрузка может стать причиной поломки. Недостаточное количество крепежей станет причиной появления вибрации.
2. Для получения доступа к камере следует провести откручивание 12 гаек, которые крепят спойлер. Для крепления применяются и 4 клипсы, выдернуть их будет сложно. После освобождения всех крепежей можно снять спойлер.
3. Менять камеру вида нужно в гараже или на улице при нормальной влажности. Извлечение предусматривает отсоединение штекера, после чего с зажима аккуратно вытаскиваются провода. Крепление корпуса обеспечивается двумя шурупами.
4. В большинстве случаев рассматриваемый элемент покрыт ржавчиной и мусором несмотря на проведение качественной изоляции. Рекомендуется удалить всю ржавчину с металлических элементов. Если удалил коррозию, то можно существенно продлить эксплуатационный срок изделия.
5. Крепеж устройства к спойлеру снимается, для чего откручиваются 2 шурупа. На каждом углу размещены 4 маленьких шурупа. Черный кожух снимается, внутри можно увидеть контакты. В большинстве случаев появляется окись, которая и становится причиной отсутствия контакта.

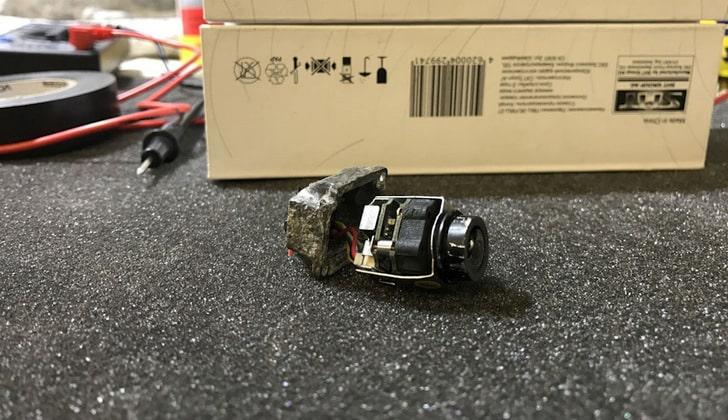

6. Чистка окиси проводится при применении иголки. Запрещается использовать чистящие вещества, т. к. влага может навредить работе чипа.

В конце проводится обратная сборка камеры. Для герметизации применяется специальное вещество. Она позволяет исключить вероятность попадания влаги внутрь конструкции, что и становится причиной появления окиси.

Диагностика и ремонт

После разбора задней дверки и извлечения камеры можно приступить к ее диагностике и ремонту. Рекомендации заключаются в нижеприведенных моментах:

• Верхняя плата содержит импульсный преобразователь, напряжение которого составляет 6-3 В. На обратной стороне расположены линейный стабилизатор напряжения, который проводит преобразование напряжения 1,8 В. Нижняя плата соединена с матрицей и формирует стандартный видеосигнал.
• Диагностика предусматривает проверку напряжения на конденсаторе. При его отсутствии следует подать напряжение 3 В на конденсатор, если камера заработала, то проблем с ней нет.
• Ремонт предусматривает обрезку красного и черного провода. Преобразователь припаивается напрямую.
• Вся схема должна быть изолирована термическими трубками. Жгуты проводов закрепляются маленькими стяжками. За счет этого исключается вероятность пропадания сигнала.
• Перед непосредственной сборкой конструкции следует смазать крепежные элементы или заменить их на новые. Это упростит сборку конструкции в будущем.

После сборки проводится установка и подключение в обратной последовательности. В штатное место поставить оригинальное изделие будет не сложно.

Причины и пути решения

Переходим к причинам, почему не работает камера заднего вида. Все их можно разделить на три группы:

1. Проблемы с подачей питания, нарушение целостности проводов и контактов. Проблема могла возникнуть после самостоятельной распиновки или со временем;
2. Некорректный монтаж. Место установки оказывает большое влияние на износостойкость гаджета. Так, если прибор установлен внутри салона, он меньше подвержен воздействию факторов окружающей среды (влага, пыль, мороз), зато сильнее реагирует на электромагнитные помехи от другого автомобильного оборудования;
3. Механическое повреждение внешних или внутренних элементов устройства.

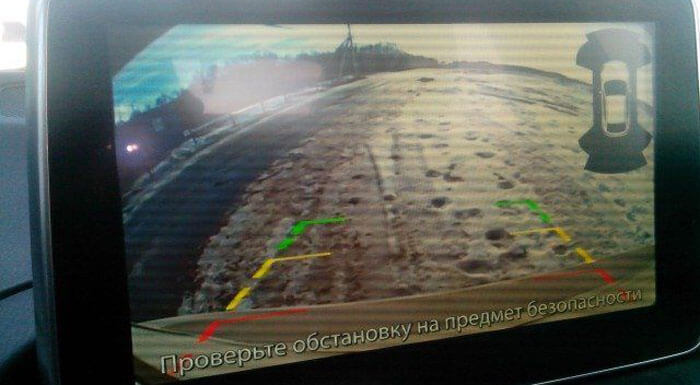

Рябит камера заднего вида

К распространённым проблемам при неправильной установке гаджета относится появление ряби на экране. Изображение может сильно рябить или стать мутным, устройство может неправильно работать, определять разметку и расстояния. Причина связана с сильной вибрацией деталей при включенном двигателе. Чтобы устранить дефект необходимо обеспечить плотную фиксацию и надёжное крепление оборудования.

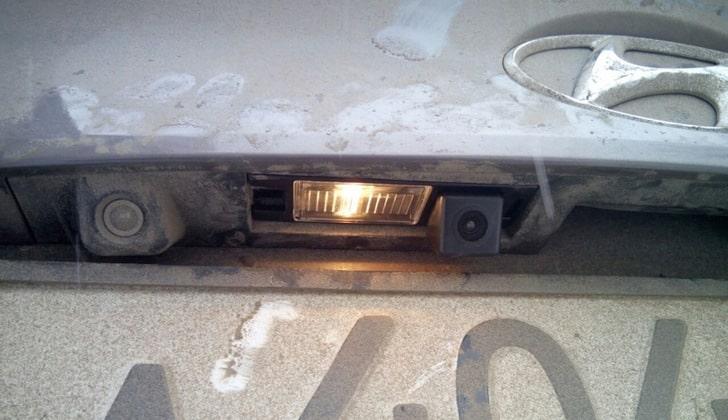

Как поставить на штатное место

С установкой оригинальной камеры не возникает проблем. В некоторых случаях проводится установка китайской, которая имеет 3 выхода. Рекомендации по установке следующие:

• Отверстие для устройства в большинстве случаев приходится увеличивать. Для этого поверхность можно немного подпилить надфилем, после чего устройство станет в штатное место.
• Крепление рекомендуется проводить на герметик. Он снижает степень вибрации, которая часто становится причиной износа.
• Соединение проводится при помощи распространенного тюльпанника. Питание можно взять от фонаря заднего хода, который будет включаться при установке режима селектора R. Замена на китайское устройство предусматривает регулировку положения.



На подобную работу уходит относительно небольшое количество времени. Все элементы рекомендуется проработать герметиком, который исключит вероятность попадания влаги и появления коррозии или окиси.

• Не работает парктроник причины
• Перестала работать камера заднего вида
• Ремонт видеорегистратора своими руками
• Замена датчика парктроника

Регулировка

При обратной сборке не рекомендуется сразу провести крепление всех элементов. Это связано с тем, что нужно выполнить соответствующую регулировку. Она предусматривает:

• Проверку всех соединений.
• Установку устройства в задней части.
• Включение задней передачи.

Даже незначительное смещение камеры становится причиной, по которой на монитор выводится изображение под неправильным углом. Только после этого проводится затяжка всех крепежных элементов и крепление обшивки.

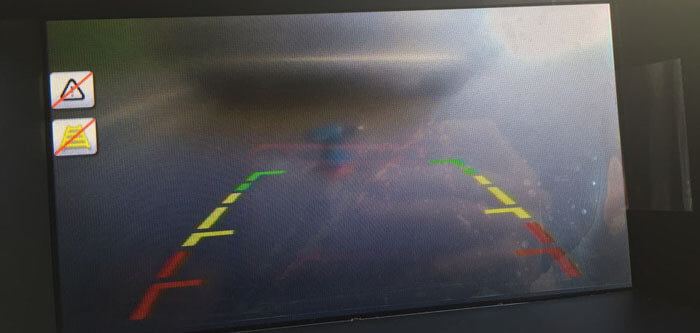

Запотела камера заднего вида

Мутное изображение монитора может быть связано с попаданием на объектив грязи, пыли и влаги. Погодные условия с высокими параметрами влажности и температуры вызывают запотевание камеры заднего вида. Загрязнение может блокировать весь объектив или какую-то его часть. В результате экран показывает мутно, плохо просматриваются отдельные элементы изображения. Устранить такие проблемы не составит большого труда. Объектив легко чистится с помощью мягкой чистой ветоши для стекла.

Что делать если чёрный, белый или синий экран у камеры заднего вида

Черный, синий или белый экран монитора свидетельствует о проблемах с визуализацией. В таких случаях камера не работает из-за программных неполадок и для их устранения понадобится перепрошивка устройства. Ремонт оборудования лучше доверить специалистам, которые выполнят диагностику неисправности, установят точную причину, почему не показывает камера и выберут оптимальный способ её устранения.

Способы устранения неисправностей и демонтаж устройства

У каждого автовладельца есть два способа осуществить ремонт камеры заднего вида. Первый из них и самый простой – отдать ее в ремонт. Вы можете обратиться в свой сервисный центр компании-производителя. Если машина еще находится на гарантийном обслуживании, то это нужно сделать обязательно. Самостоятельный ремонт лишит вас гарантии.

Но часто дешевле и проще будет осуществить простой ремонт самостоятельно. Если перестала работать камера заднего вида или есть сбои в работе, можно попробовать провести ремонт.

Инструкция будет приводиться на примере автомобилей марки KIA.

1. Если камера заднего вида не включается автоматически или вообще, чтобы ее снять, нужно демонтировать всю обшивку.
2. Для этого сначала снимается небольшая панель в верхней части, под которой спрятаны болты. Снимите их, чтобы удалить основную часть обшивки.
3. Под ней вы найдете четыре гайки, которыми закреплена ручка багажника. Сама камера закреплена двумя саморезами, еще два фиксируют ее разъем.
4. Вы можете столкнуться со следами коррозии. Вначале удалите его, а потом можно разобрать устройство.
5. Корпус стянут четырьмя саморезами. Когда будете разбирать устройство, осторожнее — они могут окислиться.
6. Если внутри камеры будет влага, то ее нужно будет просушить. Почистите щеткой, а потом покройте платы лаком, чтобы защитить их от влаги.
7. В камере обычно есть две прокладки. Одна размещена на окуляре камеры, а другая находится на стыке между пластиковыми частями камеры и металлическим корпусом. Обе могли прийти в негодность после определенного времени эксплуатации. Замените их при необходимости.
8. Соберите камеру обратно действовать надо в обратном порядке, предварительно обработав все стыки герметиком. Использовать лучше бутилкаучуковый.

Делаем ремонт своими руками

Далее, приступаем к инструкциям по устранению неполадок. Придерживайтесь наших алгоритмов, и, возможно, ехать к специалистам не придется.

• Сначала, рассмотрим, почему камера заднего вида не включается автоматически. То есть, еще вчера прибор нормально работал, а сегодня экран перестал показывать.

1. Скорее всего гаджет перестал получать питание от источника. Как правило, его подключают к фонарю заднего хода. Как только на АКПП включают заднюю передачу, возникает напряжение, загораются лампы, начинает автоматически работать камера. Если фонари перегорели, может случиться сбой и с камерой. Чтобы исключить такую зависимость, оптическое устройство подключают к фонарям заднего хода через реле с постоянным током от прикуривателя.
2. Другой вариант – могли отойти контакты и прибор отсоединился от датчика коробки передач. Необходимо проверить регуляторы, восстановить контакты, а иногда даже заменить датчик. И да, не забудьте сначала проверить напряжение при помощи мультиметра – оно должно составлять 12 Вольт.

• Если камера заднего вида не работает, пишет «нет сигнала», причина может заключаться в помехах, создаваемых другой электроникой в салоне. Старайтесь не включать одновременно с нашим прибором другие устройства, которые работают в частотном диапазоне 2,2-2,5 ГГц (беспроводные сети);
• Если камера заднего вида работает, но глючит при передаче изображения на монитор, решение будет зависеть от типа неполадки:

1. Засвеченная картинка. В объектив попадают солнечные лучи, поэтому изображение слишком светлое. Данный фактор, как вы понимаете, исправить нельзя. Разве что, поискать другую локацию для парковки;
2. Мутное или запотевшее изображение. Если камера перестала показывать четко, значит внутрь окуляра попала грязь, пыль или влага. Гаджет аккуратно демонтируют, разбирают и очищают (просушивают). Используют мягкие тряпочки, щеточки, ватные диски. А на будущее стоит задуматься о покупке защиты от грязи и воды для камеры;
3. Зеркальная или перевернутая передача. Возможно, гаджет изначально был неправильно установлен (вверх ногами) или настроен. Сначала, попробуйте подкорректировать настройки в аудиосистеме автомобиля. Чтобы отключить зеркальность, нужно деактивировать опцию MIR, чтобы изменить ориентацию картинки, регулируют опцию FLP. Иногда решить проблему помогает физический разворот глазка на 180 градусов.
4. Камера показывает с задержкой, мигает или сильно мерцает. Чаще всего причиной является некорректный монтаж. Неплотная фиксация приводит к вибрации прибора при работающем двигателе. В результате, изображение рябит. Проверьте надежность крепления устройства к авто. Другое объяснение – повреждение целостности кабелей или плохая изоляция контактов. Придется выполнить демонтаж и полную проверку электронных комплектующих прибора.

• При включении камеры заднего вида на регистраторе возникает черный, белый или синий экран. Это самый неприятный случай, причиной которого, скорее всего, является программный сбой. Гаджету нужна новая прошивка (программный софт). Решение данной проблемы желательно доверить мастерам сервисного центра;
• Камера заднего вида сломалась из-за механического воздействия. Допустим, вы ее уронили, стукнули, задели. Увы, ремонт ее комплектующих, скорее всего, обойдется дороже нового устройства.
• Камера заднего вида на зеркале перестала работать нормально (любые проявления, которых раньше не было) – моргает, отключается на морозе, не включается или включается через раз и т.д. Виновником проблемы может быть плохое качество сигнала. Устройство придется демонтировать, аккуратно разобрать, прочистить контакты, удалить с микросхемы пыль, зачистить окисленные участки, перепаять поврежденные элементы платы (если они определяются визуально) и т.д.
