Ошибки Киа Спортейдж на Панели Приборов

Рукоятка регулировки интенсивности подсветки приборов

Информационные

Информируют о сервисных функциях автомобиля и их активности.

Сигнальный индикатор дальнего света

Сигнальный индикатор дальнего света загорается в следующих случаях:
• Когда передние фары включены и находятся в положении дальнего света.
• Когда рычаг включения указателей поворота переведен в положение мигания фарами дальнего света.

Сигнальный индикатор AUTO HOLDAUTO HOLD удерживает автомобиль в остановленном состоянии, даже если ваша нога снята с педали тормоза после остановки автомобиля.
• Если сигнальный индикатор AUTO HOLD горит белым или зеленым светом, это нормально.
• Если сигнальный индикатор AUTO HOLD горит желтым светом, обратитесь к официальному дилеру Kia для осмотра автомобиля.

Сигнальный индикатор аварийной сигнализации/указателя поворота

Что касается сигнального индикатора аварийной сигнализации / указателя поворота, обратите внимание на следующее:
• Если обе стрелки сигнального индикатора мигают, когда вы нажимаете на кнопку аварийной сигнализации, это нормально.
• Если сигнальный индикатор мигает быстрее, чем обычно, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.

Сигнальный индикатор ближнего света

Когда фары включены, загорается сигнальный индикатор ближнего света.

Сигнальный индикатор функции автопереключения фар дальнего света (HBA)

Система HBA (High Beam Assist) автоматически переключает фары на ближний или дальний свет, обнаруживая встречные или идущие впереди автомобили.

Когда переключатель света находится в положении AUTO, загорается сигнальный индикатор HBA.

Сигнальный индикатор работы световых приборов

Когда включены задние габаритные огни или фары головного света, загорается сигнальный индикатор включения света.

Сигнальный индикатор круиз-контроля

Когда круиз-контроль включается нажатием кнопки включения / выключения круиз-контроля, загорается сигнальный индикатор круиз-контроля.

Сигнальный индикатор настройки круиз-контроля

Сигнальный индикатор настройки круиз-контроля загорится после того, как автомобиль наберет ожидаемую скорость и вы нажмете кнопку SET, в тот момент когда уже горит сигнальный индикатор круиз-контроля.

Сигнальный индикатор системы удержания полосы движения

Что касается сигнального индикатора системы удержания полосы движения, обратите внимание на следующее:
• Если сигнальный индикатор системы удержания полосы движения горит белым или зеленым светом, это нормально.
• Если сигнальный индикатор системы удержания полосы движения горит желтым светом, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.

Сигнальный индикатор системы управления тормозом на спуске (DBC)

DBC (система управления тормозом на спуске) помогает водителю спускаться с крутого холма, не нажимая педаль тормоза.
• Если сигнальный индикатор DBC горит или мигает зеленым, это нормально.
• Если сигнальный индикатор DBC горит желтым, обратитесь к официальному дилеру Kia для осмотра автомобиля.

Сигнальный индикатор режима ECO

Когда режим движения установлен на режим ECO, эффективность использования топлива повышается. Загорается сигнальный индикатор режима ECO.

Сигнальный индикатор режима SMART

Когда режим движения установлен на режим SMART, режим движения оптимизируется с учетом привычек водителя. Загорается сигнальный индикатор режима SMART.

Устранение неполадок с подушкой безопасности Kia.

Но есть 3 основные причины, по которым лампочка иммобилайзера горит постоянно: иммобилайзер не активирован, не считывается метка ключа или неисправна противоугонная система. Однако больше ничего делать не нужно, если вы выбрали правильную деталь и радиочастотные элементы совпадают, новое устройство будет зарегистрировано автоматически.

Контрольно-измерительные приборы

Спидометр

Спидометр расположен в центре комбинации приборов и показывает скорость автомобиля в км/ч (миль/ч).

На циферблате спидометра установлены одометр и текущий одометр.

Одометр и счетчик текущего пробега

Одометр фиксирует общий пробег автомобиля с момента его ввода в эксплуатацию.
Сбрасываемый одометр позволяет отслеживать пробег конкретной поездки автомобиля (с момента последнего сброса). Счетчик сбрасывается нажатием соответствующей кнопки, расположенной в правом нижнем углу циферблата спидометра.

Тахометр

Тахометр расположен слева от спидометра и показывает обороты двигателя в тысячах оборотов в минуту — показание счетчика нужно умножить на 1000.
Тахометр предназначен для контроля частоты вращения двигателя при переключении передач (модели с механической коробкой передач). Кроме того, грамотное отношение к использованию устройств позволяет избежать опасного повышения/понижения оборотов двигателя. Старайтесь, чтобы стрелка не попала в диапазон шкалы, выделенной красным.
Примечание. Стрелка тахометра может слегка двигаться при повороте ключа зажигания в положение ACC или ON при работающем двигателе, что не является неисправностью и не должно вызывать беспокойства.

Указатель запаса топлива/температуры охлаждающей жидкости

Комбинированный циферблат указателей запаса топлива и температуры охлаждающей жидкости расположен с правой стороны комбинации приборов и служит для визуального контроля количества остатка топлива в баке (левый датчик) и температуры охлаждающей жидкости двигателя (правый датчик).

Погрешность показаний указателя уровня топлива минимальна, когда автомобиль находится в строго горизонтальном положении, и увеличивается при движении автомобиля по извилистым или холмистым дорогам. Функция указателя не зависит от положения ключа зажигания. Метка F соответствует состоянию полной заправки, Е – пустому баку. Когда есть ок. 10 литров топлива в баке, загорается соответствующая контрольная лампа, установленная в нижнем поле комбинации приборов.
Указатель температуры охлаждающей жидкости работает только при включенном зажигании. Перемещение указателя на отметку H указывает на опасный перегрев двигателя — в этом случае следует прекратить движение, выключить кондиционер (если он был включен) и дождаться остывания двигателя. Проверьте уровень охлаждающей жидкости, осмотрите компоненты системы охлаждения на предмет утечек, при необходимости откорректируйте/долейте охлаждающую жидкость. Если самостоятельно выявить причину перегрева не удается, автомобиль следует отогнать на СТО для более детальной проверки и капитального ремонта.

Описание функций БК Kia Sportage 3

Kia Sportage 3 имеет стандартный бортовой компьютер со стандартным набором функций. Вы также можете сказать «без одежды». Например, нет счетчика техобслуживания, что очень удобно.

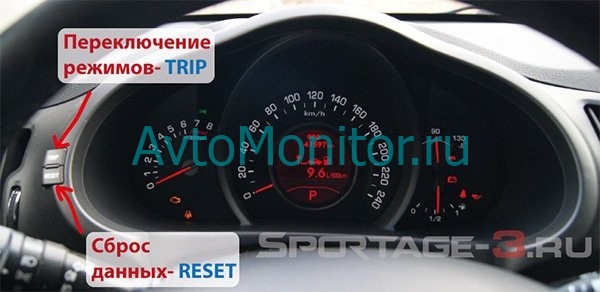

Давайте посмотрим на все особенности. Все управление переключением и сбросом режимов БК осуществляется двумя кнопками слева от козырька приборной панели.

Описание функций бортового компьютера

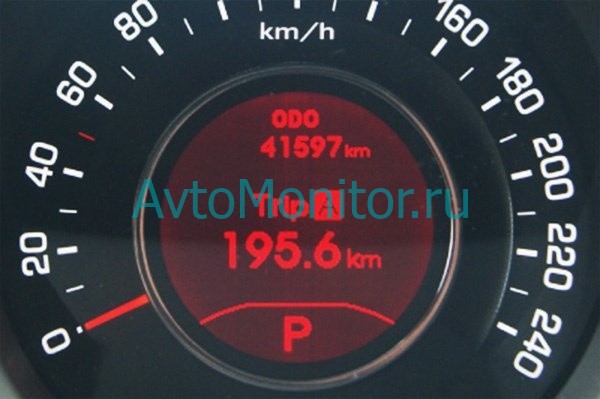

Счетчик пройденного пути A. На дисплее отображается расстояние, пройденное автомобилем с момента последнего сброса счетчика пройденного пути.

Счетчик пройденного пути B. Если кнопка RESET нажимается более 1 секунды, когда отображаются счетчики A или B, счетчик пройденного пути обновляется.

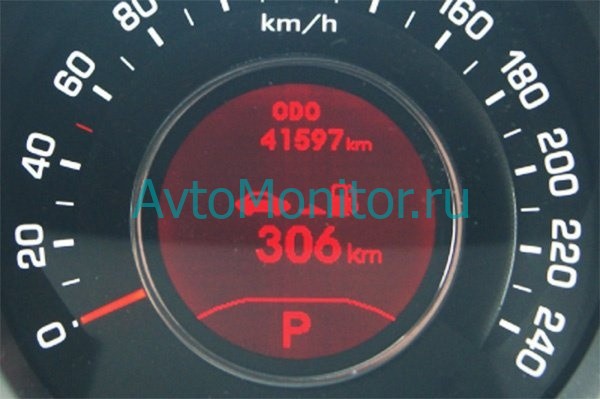

Расстояние, на которое автомобиль может проехать с доступным топливом в баке. Если значение этого показателя меньше 50 км, на дисплее появится пустая строка (—).

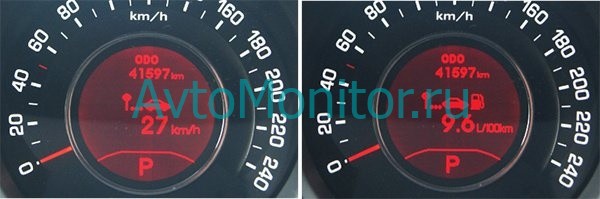

Средний расход топлива л / 100км. BC рассчитывает средний расход топлива на основе значений объема израсходованного топлива и пройденного расстояния с момента последнего сброса. Оптимальная точность расчета достигается при перемещении на расстояние до 50 м.

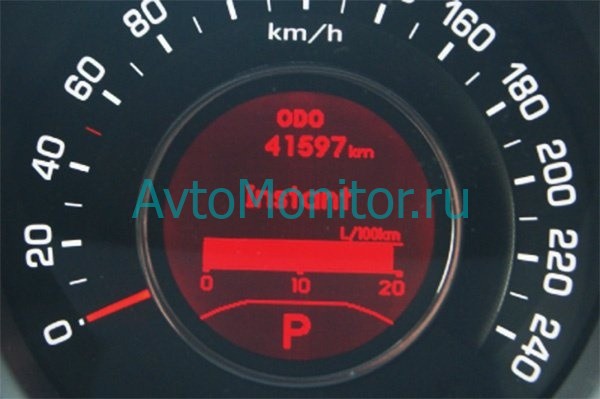

Текущий расход топлива за последние несколько секунд.

Средняя скорость км / ч. Режим определяет среднюю скорость автомобиля с момента последнего сброса. Счетчик работает при работающем двигателе.

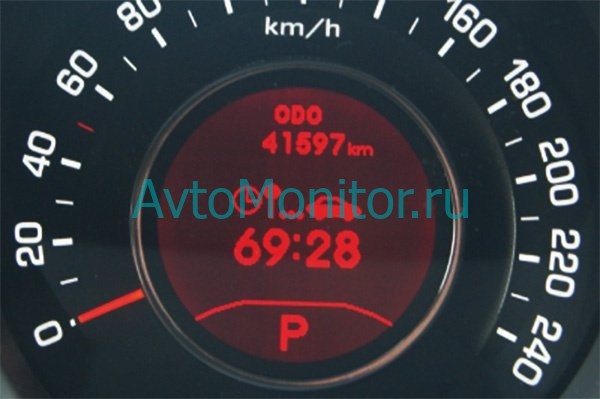

Время поездки. Отображает счетчик времени пробега автомобиля с момента последнего СБРОСА.

Температура наружного воздуха вокруг автомобиля.

ЭКО режим ВКЛ / ВЫКЛ. Если вы едете в экономичном режиме без резких ускорений и замедлений, этот режим отображается на дисплее во время движения. Его можно отключить, удерживая кнопку TRIP более 1 секунды, она также загорается. (бесполезная вещь)

Рассмотрим, какие значки управления используются на приборной панели Kia Sportage третьего поколения, а также их обозначение:

• Электронное распределение тормозных усилий: неисправность систем ABS и EBD сопровождается одновременным включением двух контрольных ламп. Это приводит к ненормальному функционированию тормозной системы.
  Электронное распределение тормозного усилия

• В положении стояночного тормоза и низком уровне тормозной жидкости — в первом случае сигнальная лампа горит при включении ручного тормоза, а во втором — при понижении уровня тормозной жидкости. Кроме того, индикатор загорается на три секунды после поворота ключа в замке зажигания; Стояночный тормоз задействован и низкий уровень тормозной жидкости

• Низкое давление моторного масла — означает, что давление в системе смазки двигателя снизилось. Когда значок выделен, остановитесь, выключите двигатель и проверьте уровень масла. Если лампа продолжает гореть нормально, обратитесь в сервисный центр. Низкое давление моторного масла

• Иммобилайзер — на приборной панели Kia Sportage 3 без электронного ключа зажигания индикатор работает, когда ключ вставлен и повернут в положение ON в замке. Если вы видите мигающую лампочку, обратитесь в автосервис. На Kia Sportage 3 с электронным ключом индикатор остается включенным в течение тридцати секунд после включения кнопки запуска или ACC, если ключ находится в автомобиле. Если индикатор погаснет через две секунды, требуется проверка системы. Если ключа нет в машине, индикатор будет мигать, что говорит о запрете на запуск двигателя. Индикатор иммобилайзера постоянно мигает, когда батарея разряжена.



• Неисправность двигателя: при повороте ключа загорается сигнальная лампа. Если значок загорается в движении, это свидетельствует о неисправности узловых элементов выхлопной системы. На дизельных версиях Kia Sportage 3 с сажевым фильтром мигание сигнальной лампы можно убрать, увеличив скорость выше 60 км / ч или включив, по крайней мере, третью передачу на скоростях от 1500 до 2000 в течение не менее двадцати минут.

Снежинка на панели

Появляется, если на улице температура опускается ниже 5 градусов по Цельсию и горит становится холоднее 4 морозов. Его цель — предупредить водителя о возможности обледенения на дороге. Когда наступает полная зима, он гаснет сам по себе, так как образование льда в таких условиях очевидно.

Горит восклицательный знак

Этот индикатор указывает на недостаточное давление в шинах и исчезает, если они накачаны. При езде с зимними шинами он может появиться ошибочно. Чтобы он исчез, нужно нажать кнопку сброса.

Не работает панель приборов

Если щиток Sportage не загорается, в большинстве случаев проблема связана с предохранителями или отключением электроэнергии. В первом случае автовладелец должен вскрыть блок предохранителей и проверить состояние предохранителя F28.

Если все в порядке, проверьте на приборке напряжение питания. Для измерения силы тока используется мультиметр. Обрыв проводки — наиболее частая причина сбоя питания. Заменить кабель на новый несложно своими руками.

Знакомство с вашим автомобилем, Общий вид приборной панели

Приборная панель Киа Спортейдж 3 поколения состоит из контрольно-измерительных устройств:

1. спидометр;
2. тахометр;
3. одометр;
4. указатель температуры охлаждающей жидкости и уровня топлива.

Помимо измерительных устройств предусмотрены сигнальные и контрольные оповестительные лампочки. Также смонтирован информационный дисплей.

В случае выхода из строя отдельных измерительных устройств на приборной панели понадобится осуществить ее замену целиком, так как она не подлежит ремонту.

Датчик давления в шинах «Киа Спортейдж 4»: как его регулировать

Подсвечивается красным цветом с замком , существует проблема с заводской противоугонной системой и вы не сможете завести автомобиль, но если этот значок мигает при запертом автомобиле, все в норме автомобиль заперт. Режим определяет скорость автомобиля с последним сбросом.

Kia Sportage осмотр приборной панели

Внимание! Если колеса вашего автомобиля оснащены датчиками низкого давления в шинах, при проверке давления в шинах не забудьте проверить запасную шину, которая также может быть оснащена таким датчиком. Если система низкого давления в шинах работает без датчика давления в шинах, проверять запасное колесо не нужно. Датчик давления в шинах Kia Sportage 4 загорится, если одна из шин незаметно деформирована. Если вы проверили, что давление в шинах в порядке, а предупреждающая лампочка на приборной панели не погасла, вот несколько способов, которыми вы можете попытаться сбросить индикацию.

Если индикатор загорается красным или желтым цветом, что может быть связано с условной работой, при которой один из компонентов системы автомобиля не должен работать, о проблеме обычно сообщается красным цветом с признаками того, что лучше не продолжать движение на автомобиле.

Техника безопасности при работе с электропроводкой автомобиля

При совершении диагностических или ремонтных работ электропроводки следует придерживаться правил техники безопасности, среди которых:

• проведение работ только при полностью обесточенной бортовой сети;
• использование актуальных технических схем электропроводки и чертежей жгутов питания для отдельно взятых устройств автомобиля;
• осуществление ремонтных мероприятий с использованием специализированных элементов одежды.

При несоблюдении правил электробезопасности автолюбитель рискует получить удар электрическим током, который может повлечь за собой ожоги кожи.

Более того, при работе с неправильной технической документацией может произойти выход из строя всей системы электроснабжения транспортного средства.

Предупреждающие индикаторы Kia

Неисправности

Говорят об опасности, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности.

Сигнальный индикатор подушки безопасности

Убедитесь, что после запуска двигателя сигнальный индикатор подушки безопасности погас. Если сигнальный индикатор по-прежнему горит, в этом случае рекомендуем обратиться к официальному дилеру Kia.

Сигнальный индикатор непристегнутого ремня безопасности

Если ремень безопасности не пристегнут, раздается звуковой сигнал в течение 6 секунд. А сигнальный индикатор непристегнутого ремня безопасности горит до тех пор, пока ремень безопасности не будет пристегнут. Пристегните ремень безопасности.

Сигнальный индикатор включенного стояночного тормоза и низкого уровня тормозной жидкости

Что касается сигнального индикатора стояночного тормоза, обратите внимание на следующее:
• Если вы едете с включенным стояночным тормозом, сигнальный индикатор стояночного тормоза мигает и звучит звуковой сигнал. Выключите стояночный тормоз.
• Если уровень тормозной жидкости низкий, загорается индикатор. Проверьте бачок тормозной жидкости и при необходимости долейте тормозную жидкость. Если индикатор не гаснет, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.
Предупреждение: Если уровень тормозной жидкости низкий, опасно водить автомобиль. Тормоз может работать неправильно.

Сигнальный индикатор рулевого управления с электроусилителем (EPS)

Электроусилитель рулевого управления (EPS) помогает водителю управлять автомобилем.
Убедитесь, что после запуска двигателя сигнальный индикатор EPS погас. Если сигнальный индикатор EPS продолжает гореть, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.

Сигнальный индикатор системы зарядки

Если после запуска двигателя сигнальный индикатор системы зарядки продолжает гореть, это может означать следующее:
• Аккумуляторная батарея разряжена
• Оборван ремень генератора
• Неисправен генератор или система зарядки аккумуляторной батареи
Если сигнальный индикатор системы зарядки продолжает гореть, обратитесь к официальному дилеру Kia для осмотра автомобиля.

Сигнальный индикатор давления моторного масла

Убедитесь, что после запуска двигателя сигнальный индикатор уровня давления масла погас. Если уровень моторного масла низкий, сигнальный индикатор давления моторного масла продолжает гореть. Проверьте уровень моторного масла и при необходимости долейте масло. В случае, если двигатель продолжает работать и сигнальный индикатор продолжает гореть, это может привести к выходу двигателя из строя.

Сигнальный индикатор топливного фильтра (для автомобилей с дизельным двигателем)

Убедитесь, что после запуска двигателя сигнальный индикатор топливного фильтра погас. Если сигнальный индикатор продолжает гореть, это означает, что топливный фильтр заполнен водой больше, чем необходимо. В таком случае, следует обратиться к официальному дилеру Kia для осмотра вашего автомобиля.

Предупреждающие

Предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании

Сигнальный индикатор антиблокировочной тормозной системы (ABS)

Антиблокировочная тормозная система (ABS) позволяет водителю сохранять контроль над автомобилем, предотвращая его скольжение при торможении.
Убедитесь, что после запуска двигателя сигнальный индикатор ABS погас. Если сигнальный индикатор продолжает гореть, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.

Сигнальный индикатор неисправности

Если после запуска двигателя сигнальный индикатор неисправности продолжает гореть, это может означать следующее:
• Трансмиссия автомобиля или система контроля выбросов неисправны.
• Утечка в системе подачи топлива.
• Крышка топливного бака закрыта неправильно.
Если сигнальный индикатор неисправности продолжает гореть, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.

Сигнальный индикатор низкого уровня топлива

Убедитесь, что после запуска двигателя сигнальный индикатор низкого уровня топлива погас. Если сигнальный индикатор продолжает гореть, как можно скорее долейте топливо.

Сигнальный индикатор низкого давления в шинах

Что касается сигнального индикатора низкого давления в шинах, обратите внимание на следующее:
• Если давление в шинах низкое, сигнальный индикатор низкого давления в шинах горит. Проверьте давление в шинах и при необходимости накачайте шину.
• Сигнальный индикатор говорит о неисправности в системе контроля давления шин. Обратитесь к официальному дилеру Kia для проверки вашего автомобиля.

Сигнальный индикатор электронного стояночного тормоза (EPB)

Если после запуска двигателя сигнальный индикатор электронного стояночного тормоза продолжает гореть, это может означать следующее:
• Электронный стояночный тормоз неисправен.
• Электронный контроль устойчивости неисправен.
Если сигнальный индикатор электронного стояночного тормоза продолжает гореть, обратитесь к официальному дилеру Kia для осмотра автомобиля.

Сигнальный индикатор вспомогательной системы предупреждения о лобовом столкновении (FCA)

Если после запуска двигателя сигнальный индикатор вспомогательной системы предупреждения столкновений продолжает гореть, это может означать следующее:
• Камера переднего вида неисправна.
• Передний радар неисправен.
Если сигнальный индикатор системы предупреждения лобового столкновения продолжает гореть, обратитесь к официальному дилеру Kia для осмотра автомобиля.

Сигнальный индикатор полного привода

Если после запуска двигателя сигнальный индикатор полного привода продолжает гореть, немедленно обратитесь к официальному дилеру Kia для проверки вашего автомобиля.

Сигнальный аварийный индикатор

Если после запуска двигателя сигнальный аварийный индикатор продолжает гореть, значит в вашем автомобиле уже имеется более одной неисправности.

Сигнальный индикатор электронного контроля устойчивости (ESC)

Электронный контроль устойчивости помогает водителю управлять автомобилем, предотвращая занос на скользкой или извилистой дороге.
• Если сигнальный индикатор ESC мигает, это нормально.
• Если после запуска двигателя сигнальный индикатор ESC продолжает гореть, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.

Сигнальный индикатор отключения электронного контроля устойчивости (ESC off)

Электронный контроль устойчивости помогает водителю управлять автомобилем, предотвращая занос на скользкой или извилистой дороге.
Сигнальный индикатор продолжит гореть при дезактивации системы ESC путем нажатия на кнопку ESC OFF.

Сигнальный индикатор иммобилайзера (без смарт-ключа)

Иммобилайзер предотвращает угон автомобиля, позволяя только зарегистрированным ключам заводить автомобиль.
Если сигнальный индикатор иммобилайзера мигает, обратитесь к официальному дилеру Kia для осмотра автомобиля.

Сигнальный индикатор иммобилайзера (со смарт-ключом)

Иммобилайзер предотвращает угон автомобиля, позволяя только зарегистрированным ключам заводить автомобиль.
Если смарт-ключа нет в автомобиле или батарея смарт-ключа разряжена при включенном зажигании, сигнальный индикатор иммобилайзера мигает. Нажмите кнопку ПУСК / СТОП двигателя с помощью смарт-ключа.

Светодиодный сигнальный индикатор головной фары

Если после запуска двигателя светодиодный сигнальный индикатор головной фары мигает или горит постоянно, обратитесь к официальному дилеру Kia для осмотра автомобиля.

Сигнальный индикатор свечей накаливания (в автомобилях с дизельным двигателем)

Если сигнальный индикатор накаливания мигает или горит постоянно, обратитесь к официальному дилеру Kia для осмотра автомобиля.
Предупреждение: существует опасность возгорания, если сигнальный индикатор накаливания мигает во время предварительного нагрева.
Примечание. Эмиссионная система может быть повреждена, если транспортное средство движется с включенным сигнальным индикатором накаливания.

Сигнальный индикатор выхлопной системы (DPF) (в автомобилях с дизельным двигателем)

Дизельный сажевый фильтр (DPF) снижает количество загрязняющих веществ, образующихся в выхлопных газах.
Если после запуска двигателя сигнальный индикатор выхлопной системы продолжает гореть, выполните следующие действия:
1. Необходимо двигаться на автомобиле со скоростью более 60 км/ч или на более чем 2-й передаче с 1500-2000 об/мин в течение определенного времени (около 25 минут).
2. Если сигнальный индикатор мигает или горит постоянно, обратитесь к официальному дилеру Kia для проверки вашего автомобиля.

Сигнальный индикатор спортивного режима (SPORT)

Когда установлен режим движения СПОРТ, автомобиль быстрее реагирует на рулевое управление и ускорение. После установки режима движения СПОРТ загорится сигнальный индикатор.

Сигнальный индикатор удержания автомобиля AUTO HOLD

AUTO HOLD удерживает автомобиль в остановленном состоянии, даже если ваша нога снята с педали тормоза после остановки автомобиля.
• Если сигнальный индикатор AUTO HOLD горит белым или зеленым светом, это нормально.
• Если сигнальный индикатор AUTO HOLD горит желтым светом, обратитесь к официальному дилеру Kia для осмотра автомобиля.

Индикаторы готовности

Сигнальный индикатор AUTO HOLD

AUTO HOLD удерживает автомобиль в остановленном состоянии, даже если ваша нога снята с педали тормоза после остановки автомобиля.
• Если сигнальный индикатор AUTO HOLD горит белым или зеленым светом, это нормально.
• Если сигнальный индикатор AUTO HOLD горит желтым светом, обратитесь к официальному дилеру Kia для осмотра автомобиля.

Сигнальный индикатор EBD

EBD (электронное распределение тормозного усилия) улучшает тормозные характеристики, распределяя тормозное усилие на передние и задние колеса.
Если после запуска двигателя сигнальный индикатор EBD продолжает гореть, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.

Обозначения значков приборки Sportage 3 поколения

Полноценный рестайлинг панели был сделан с выходом обновленного кроссовера. Она приобрела встроенный жк-дисплей, который позднее стал цветным. Увеличилось число значков и индикаторов, изменилась подсветка. Формы щитка приобрели большую плавность.

Снежинка на панели

Появляется, если температура на улице опускается ниже 5 градусов тепла и горит до момента, пока не станет холоднее 4 мороза. Ее цель предупредить водителя о потенциальном обледенении дороги. Отключается самостоятельно при наступлении полноценной зимы, поскольку обледенение в подобных условиях самоочевидно.

Горит восклицательный знак

Этот индикатор обозначает, что в шинах недостаточно давления и исчезает, если их подкачать. Может появляться ошибочно при езде на зимней резине. Чтобы он исчез потребуется нажатие кнопки сброса.

Не работает панель приборов

Если не загорается щиток Sportage в большинстве случаев проблема возникает из-за предохранителей или перебоев с электричеством. В первом случае автовладельцу нужно открыть салонный блок плавких вставок и осмотреть состояние предохранителя F28.

Если с тем все в порядке, проверяют поступление напряжения на приборку. Для замера тока используется мультиметр. Прорыв проводки является самой распространенной причиной отсутствия тока. Замену кабеля на новый легко произвести собственными руками.

Контрольные лампы и световые индикаторы

В сборку комбинации приборов автомобиля встроен целый комплекс контрольных ламп и световых индикаторов (см. иллюстрацию Схема расположения элементов управления на панели приборов и центральной консоли), при помощи которых водитель получает важную информацию об исправности/нарушении функционирования основных агрегатов и систем автомобиля.

Некоторые контрольные лампы встроены в соответствующие выключатели, расположенные на панели приборов и на центральной консоли автомобиля.
При включении зажигания в обязательном порядке активируются, подтверждая исправность своего состояния, контрольные лампы давления масла, заряда, «Пристегните ремни», тормозной системы, MIL («Проверьте двигатель»), ABS и SRS, причем две последних гаснут спустя несколько секунд. Прочие лампы/индикаторы активируются только в случае фиксации соответствующей системой автомобиля критического значения своего подконтрольного параметра.
После осуществления запуска двигателя при выключенных дополнительных системах на комбинации приборов останутся гореть лишь контрольная лампа «Пристегните ремни» (до тех пор, пока водительский ремень безопасности не будет застегнут) и тормозной системы (если взведен стояночный тормоз, либо уровень тормозной жидкости в резервуаре ГТЦ опустился ниже критической отметки).
Отказ какой-либо из перечисленных ламп от отключения свидетельствует о неисправности в соответствующей подконтрольной системе (смазки, заряда, тормозной, ABS, управления двигателем).
Ниже приведен перечень и описание вмонтированных в комбинацию приборов контрольных ламп и световых индикаторов.
 — Световые индикаторы указателей поворотов и аварийной сигнализации.
Примечание. Удвоение частоты срабатывания индикаторов обычно свидетельствует о выходе из строя лампы одного или нескольких из указателей поворотов.

— Световой индикатор активации темпостата. Используется на моделях соответствующей комплектации, активируется при включении системы управления скоростью и гаснет при ее отключении любым из способов (см. Часть Приемы эксплуатации и вспомогательные системы).
— Световой индикатор активации полноприводного (4WD) режима, — подтверждает факт ввода в зацепление шестерен раздаточной коробки. Загорается при выборе режимов 4Н и 4L раздаточной коробки и гаснет при возврате рукоятки переключения в положение «2Н».
— Контрольная лампа системы антиблокировки тормозов (ABS). Кратковременно активируется при включении зажигания и должна гаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от отключения, а также активация ее во время движения свидетельствует о нарушении исправности функционирования ABS, — автомобиль следует без промедления отогнать на СТО компании KIA для проведения диагностики и выполнения необходимого восстановительного ремонта.
Примечание. При включенной контрольной лампе система антиблокировки тормозов действовать не будет, тормозная же система продолжает функционировать в обычном режиме.
 — Данный световой индикатор предусмотрен только на моделях с АТ и служит для подтверждения переключения трансмиссии в режим удержания (HOLD) (см. Часть Приемы эксплуатации и вспомогательные системы).
 — Индикатор активации спортивного режима АТ.
Примечание. Активация режима HOLD приводит к автоматическому выходу трансмиссии из спортивного режима с отключением соответствующего индикатора.
— Контрольная лампа давления двигательного масла. Отказ данной лампы от отключения послед осуществления запуска двигателя, а также активация ее во время движения свидетельствуют об опасном падении давления двигательного масла. Следует немедленно прекратить движение и заглушить двигатель. Проверьте уровень двигательного масла, в случае необходимости произведите соответствующую корректировку. Если Контрольная лампа срабатывает при нормальном уровне масла, автомобиль следует отогнать на СТО проведения более подробной диагностики и выполнения необходимого восстановительного ремонта.
— Контрольная лампа заряда. Активируется при включении зажигания и должна гаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от отключения, а также активация ее во время движения   свидетельствуют о наличии неисправности в системе заряда, — проверьте усилие натяжения приводного ремня генератора, в случае необходимости произведите соответствующую корректировку. Если ремень в порядке, следует отогнать автомобиль на СТО для выявления и устранения причины отказа.
Внимание! Посредством генераторного ремня приводится также водяной насос, ввиду чего его ослабление сопряжено с опасностью перегрева двигателя!
— Контрольная лампа «Пристегните ремни» напоминает водителю о необходимости пристегивания ремнем безопасности. Лампа активируется при включении зажигания и продолжает гореть до тех пор, пока не будет защелкнута пряжка ремня безопасности водительского сиденья.
Примечание. В течение первых нескольких секунд после включения зажигания о необходимости пристегивания ремнями безопасности будет дополнительно напоминать гонг.
 — Контрольная лампа низкого уровня тормозной жидкости и отказов тормозной системы/индикатор взведения стояночного тормоза. Активируется при включении зажигания, должна гаснуть после осуществления запуска двигателя при условии, что стояночный тормоз отпущен. При отказе лампы от отключения, а также при активации ее во время движения следует остановиться и проверить уровень тормозной жидкости в резервуаре ГТЦ, а также внимательно осмотреть компоненты гидравлического тракта тормозной системы на наличие утечек. В случае необходимости устраните причины развития утечек и долейте в резервуар свежую жидкость.
Внимание! Движение на автомобиле с неисправной тормозной системой ни в коем случае не допустимо!
— Контрольная лампа минимального запаса топлива. Указывает на снижение уровня топлива в баке до минимального значения (менее 10 л) и напоминает о необходимости дозаправки.
— Контрольная лампа неплотного закрывания дверей. Активируется в любом положении выключателя зажигания, равно как и при извлеченном ключе и служит для предупреждения о неплотном закрывании одной или нескольких дверей автомобиля.
— Данный световой индикатор служит для подтверждения активации дальнего света фар.
— Индикаторы положения рычага селектора АТ («Р», «R», «N», «D», «2» или «L») используются только на моделях с АТ и встроены в нижний сектор циферблата указателей запаса топлива и температуры двигателя.
— Индикатор активации обогрева заднего стекла.
Примечание. Обогрев стекла автоматически отключается по сигналу таймера спустя приблизительно 15 минут непрерывного функционирования нагревательного элемента, а также при извлечении ключа из замка зажигания.
— Контрольная лампа отказов (MIL/»Проверьте двигатель») активируется при включении зажигания и должна гаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от отключения, а также ее активация во время движения свидетельствует о нарушении исправности функционирования системы управления двигателем с записью соответствующего кода DTC в память процессора системы бортовой самодиагностики (OBD).
Примечание. Очистка памяти OBD может быть произведена путем отсоединения отрицательного провода от аккумуляторной батареи на время не менее 30 секунд, — лампа должна погаснуть.
— Контрольная лампа систем дополнительной безопасности (SRS). Кратковременно активируется при включении зажигания и должна гаснуть сразу после осуществления запуска двигателя. Отказ лампы от отключения , а также активация ее во время движения свидетельствуют нарушении исправности состояния какого-либо из компонентов SRS. Исправность срабатывания подушек безопасности и аварийных натяжителей ремней безопасности в аварийной ситуации при включенной контрольной лампе гарантирована быть не может, — автомобиль следует при первой же возможности отогнать на СТО для проведения необходимой диагностики осуществления соответствующего восстановительного ремонта.

Неисправности ABS, диагностика, способы устранения неисправностей

• горит постоянно — нет зарядки (неисправность генератора);
• загорается при включении поворотников (плохой контакт в электропроводке приборной панели);
• горит вполнакала (проводка генератора, сам генератор);
• горит на холостых оборотах, при понижении оборотов, при повышении оборотов (генератор, электропроводка);
• моргает (генератор, электропроводка);
• загорается на холодном двигателе (генератор, ремень);
• загорается при включении фар (генератор, электропроводка);
• при выключенном зажигании (электропроводка);
• зарядка идёт, а лампочка горит (генератор).

После запуска двигателя не гаснет лампочка зарядки аккумулятора В случае, когда нет финансовой возможности, можно продолжить самостоятельную работу.

Где расположены диагностические разъемы Sportage 3

Если нажать кнопку Reset более чем на 1 секунду при отображении счетчиков on или b, счетчик поездок обновится. Все переключатели и сбросы режима bk управляются кнопками на левой стороне видоискателя приборной панели.

Индикаторы и сигнальные лампы: научитесь читать приборную панель вашего Kia

Приборная панель вашего автомобиля — это центр жизненно важной информации, которая поможет вам во время вождения. Комбинация приборов, расположенная прямо за рулевым колесом, особенно полезна, когда вы находитесь в дороге. Панель управления автомобиля со сложной проводкой, но просто представлена, предназначена для того, чтобы предсказывать любые признаки неприятностей.

Те, кто провел годы за рулем, в основном знакомы с многочисленными датчиками, дисплеями и индикаторами на приборной панели, но иногда даже опытные водители могут столкнуться с предупреждающими индикаторами, которых они никогда раньше не видели. Давайте узнаем о некоторых сигнальных лампах и сигналах, с которыми вы можете столкнуться во время движения.

Приборная панель Kia содержит комбинацию общепризнанных знаков и символов, уникальных только для марки. Большие датчики контролируют основные функции, такие как скорость, уровень топлива, пробег автомобиля, температура двигателя и скорость работы двигателя (в оборотах в минуту). Эти аналоговые датчики предоставляют водителям основную информацию, которую они могут использовать во время повседневной эксплуатации автомобиля.

Поскольку вождение автомобиля обычно проходит без проблем, во время вождения вы часто обращаете внимание на эти датчики. Тем не менее, приборная панель также первой сообщает о любых признаках неисправности автомобиля, если что-то пойдет не так. Рисунки и иероглифы, найденные на кластере, охватывают широкий круг вопросов. Поскольку некоторые индикаторы сигнализируют о серьезных проблемах, важно никогда не игнорировать любые признаки, которые появляются во время вождения.

Зеленый — это движение

Обратите особое внимание на цвета символов на приборной панели. Символы, которые горят зеленым, чаще всего сообщают о состоянии автомобиля.

Символы горят зеленым, когда активна определенная система автомобиля, например, круиз-контроль или система эковождения. Часто, когда багажник, дверь автомобиля или люк в крыше открыты или неплотно закрыты, загораются соответствующие символы, чтобы уведомить водителей, которые могут не знать об этом.

Желтый для безопасности

Желтые огни указывают на проблемы с безопасностью, сигнализируя водителям о необходимости быть осторожными или осознавать потенциальную проблему. Хотя проблемы не обязательно требуют немедленных действий, желтые световые символы являются рекомендательным предупреждением о том, что транспортное средство следует проверить в то время, когда это безопасно.

Водители уведомляются о низком давлении в шинах и неисправности системы контроля выбросов с помощью предупредительных индикаторов TPMS и MIL. Когда дороги обледенелые или скользкие, символ ESC начнет мигать, указывая на то, что система автоматически активировалась для отслеживания условий движения. Если символ ESC загорается и продолжает гореть, это означает, что система может работать неправильно, и рекомендуется проверить ее в авторизованном сервисном центре.

Красный означает осторожность

Красный свет означает, что в автомобиле возникла серьезная проблема, например, низкий уровень жидкости или проблемы с двигателем. Если на приборной панели загорается красный свет, почти всегда рекомендуется сразу же остановиться и решить проблему. Если вы не можете остановиться, ведите машину с максимальной осторожностью.

Проблемы с электрической системой зарядки автомобиля или температурой двигателя являются серьезными проблемами, которые будут иметь долгосрочные последствия для вашего автомобиля, если их не решить должным образом. Основное предупреждение будет выдано, когда в вашем автомобиле заканчивается жидкость или если требуется дополнительное техническое обслуживание. Чтобы устранить красные предупреждения о проблемах, рекомендуется доставить автомобиль в авторизованный сервисный центр Kia.

Когда вы включаете зажигание, первое, что вы замечаете, это то, что на мгновение загораются все контрольные лампы. Автомобили Киа всегда запрограммированы на самостоятельную проверку работоспособности всех индикаторов. Эти самопроверки гарантируют, что водители всегда будут хорошо информированы и в курсе состояния своих транспортных средств.

Кроме того, количество информационных и сигнальных ламп часто различается в зависимости от модели и уровня отделки салона. Прочтите руководство по эксплуатации, чтобы ознакомиться с различными символами и их значениями, прежде чем садиться за руль своего Kia.

Езда с включенной подсветкой приборной панели (в случае желтых и красных предупреждений) в течение длительного периода времени может нанести серьезный ущерб вашему автомобилю. Всегда следите за тем, чтобы ваш автомобиль и ваша приборная панель были в гармонии с автомобилем, и вы будете счастливы и беззаботны за рулем!

Бортовой компьютер

Кнопки «TRIP» и «RESET» для управления бортовым компьютером Kia Sportage 3

На Kia Sportage 3 предусмотрен бортовой компьютер, который выводит информацию на монитор в панели приборов. Для его управления предусмотрены две кнопки, которые смонтированы с левой стороны комбинационного щитка. Кнопка «TRIP» позволяет вывести на монитор другую информацию, «RESET» – сбрасывает данные к нулевому значению.

Программное оснащение бортового компьютера Киа Спортейдж 3 поколения рассчитано на вывод следующей информации:

• средний показатель скорости движения и потребления топлива;


  Средний показатель скорости движения и потребления топлива

• количество километров, которое можно проехать на имеющемся в баке топливе;


  Расстояние, которое автомобиль может проехать с имеющимся запасом топлива в баке. Если значение этого показателя составляет меньше 50 км на дисплее появится пустая строчка (—).

• потребление топлива в текущий момент времени;


  Текущее потребление топлива за последние несколько секунд.

• температура воздуха снаружи;


  Температура наружного воздуха вокруг транспортного средства.

• время в пути;


  Отображение времени в пути

• суточный пробег.


  Отображение суточного пробега

Данные о температуре высвечиваются при расположении ключа в замке зажигания в первом положении. На актуальность показаний сильно влияет исходящее от мотора тепло. Это особенно проявляется при длительном нахождении в пробке или в момент движения на низкой скорости.

Корректная выдача сведений о среднем потреблении топлива наблюдается после проезда пятисот метров. При этом не стоит рисковать с информацией об оставшемся километраже по отношению имеющегося топлива. Лучше осуществить дозаправку заранее, особенно если засветилась соответствующая сигнализирующая лампочка.
