Предохранители и реле KIA Rio (JB; 2006-2011)

Схема предохранителей Киа Рио 2

Набор элементов в новом кузове не особо поменялся с 2005 года. Модернизации 2007 и 2010-го добавили новые моторы, из-за чего появился дополнительный блок для дизеля. Плавкие элементы защиты электрических цепей остались разделены между двумя основными блоками — в салоне и под капотом авто.

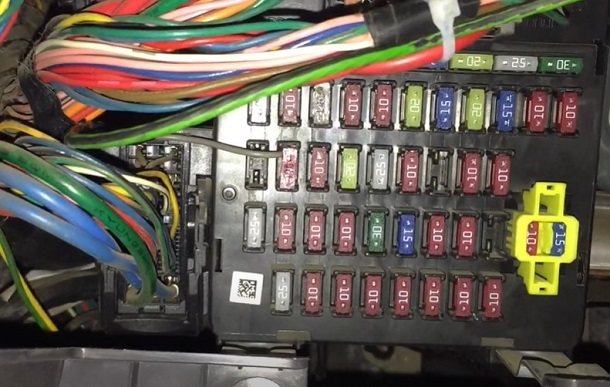

Внутри находится главный монтажный блок, расположенный прямо на панели приборов. Обозначения элементов поместили на заднюю сторону крышки.

Предохранители	Мощность, А	Наименование, артикул	Что защищает
1	15	RR WIPER	Стеклоочиститель задней двери
2	10	H/LP (LH)	Левая фара
3	25	FR WIPER	Стеклоочиститель ветрового стекла
4	10	BLOWER	Вентилятор
5	10	H/LP (RH)	Правая фара
6	20	S/ROOF	Люк в крыше
7	15	STOP LP	Стоп-сигналы
8	20	C/DR LOCK	Центральный выключатель замков дверей
9	15	IGN COIL	Катушка зажигания
10	10	ABS	Антиблокировочная система тормозов ABS
11	10	B/UP LP	Фонарь заднего хода
12	–	BMS	Запасной
13	25	C/LIGHTER	Прикуриватель
14	10	FOLD’G	Привод складывания наружных зеркал заднего вида
15	20	HTR SEAT	Обогрев сидений
16	25	AMP	Усилитель
17	10	FR FOG LP	Противотуманки
18	10	DRL	Фары дневного света
19	10	ECU	Система управления двигателем
20	10	CLUSTER	Панель приборов
21	25	P/WDW RH	Блокировка электрических стеклоподъемников справа
22	10	AUDIO	Аудиосистема, бортовой компьютер
23	10	RR FOG LP	Задняя противотуманка
24	10	IGN	Выключатель (замок) зажигания
25	30	HTD GLASS	Обогрев заднего стекла
26	15	A/BAG	Подушка безопасности
27	10	TCU	Блок управления АКПП
28	10	SNSR	Датчики
29	–	SPARE	Запасной
30	10	MULT B/UP	Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31	15	AUDIO	Аудиосистема
32	25	P/WDW LH	Блокировка электрических стеклоподъемников слева
33	10	HTD MIRR	Блокировка электрических стеклоподъемников справа
34	10	TAIL LP (LH)	Левый задний габарит
35	10	TAIL LP (RH)	Правый задний габарит
36	10	HAZARD	Аварийка
37	10	T/SIG LP	Поворотники
38	10	A/BAG IND	Контрольная лампа подушки безопасности
39	10	START	Реле стартера

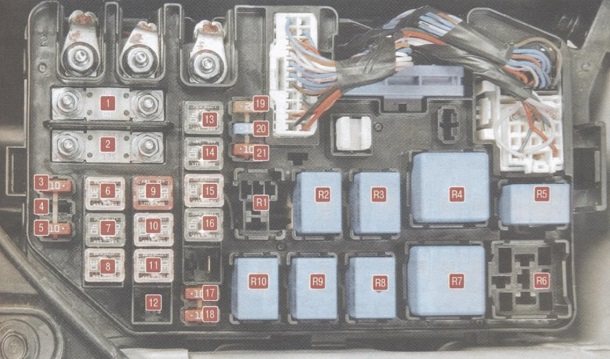

Подкапотный блок поместили у аккумулятора.

Предохранители	Мощность, А	Название	Что защищает
1	80	MDPS	Электроусилитель рулевого управления
2	125А 150	MIN	Генератор
3	10	ECUB	ЭБУ мотора
4	10	ECUD	ЭБУ мотора
5	10	HORN	Звуковой сигнал
6	30	IGN1	Выключатель (замок) зажигания
7	40	IGN2	Стартер
8	30	BATT2	Генератор, аккумуляторная батарея
9	50	BATT1	Генератор, аккумуляторная батарея
10	30	ECUA	Блок управления мотором
11	30	RAD	Электровентилятор радиатора
12	30	COND	Электровентилятор конденсатора
13	40	ABS1	Система курсовой устойчивости ESP
14	40	ABS2	Система курсовой устойчивости ESP
15	30	P/WDW	Электростеклоподъемники
16	40	BLOWER	Реле электровентилятора радиатора
17	10	A/CON 1	Кондиционер
18	10	A/CON 2	Кондиционер
19	20	ECUC	Блок управления двигателем
20	15	INJ	Топливные форсунки, система кондиционрования
21	10	SNSR	Датчики

Тут же есть блок реле:

Реле	Название	За что отвечает
R1	COND FAN 2	Электровентилятор конденсора на малой скорости вращения
R2	RADFAN	Электровентилятор радиатора
R3	FUEL PUMP	Топливный насос
R4	MAIN	Главное реле
R5	HORN	Звуковой сигнал
R6	FUEL HTR	Нагреватель топливного фильтра
R7	BLOWER	Электродвигатель вентилятора отопителя
R8	START	Стартер
R9	COND FAN 1	Электровентилятор конденсора на высокой скорости
R10	A/CON	Кондиционер

Реле и предохранитель бензонасоса Рио 2: где находится

С 2004 года расположено под капотом и имеет номер 3. С 2011 г обозначается, как FUEL PUMP.

Предохранитель стеклоомывателя

На Rio 2 их несколько — для лобового стекла под номером 3 и мощностью 25 А и заднего, № 1 и рассчитанный на 15 А. Оба можно найти в салонном блоке.

Предохранитель насоса омывателя

Вставка моторчика -№ 3 в салонном блоке и рассчитан на размер тока в 25 Ампер.

Предохранители Рио 2: расположение на прикуриватель

Находится внутри под номером 13. Он рассчитан на 25 Ампер.

Реле стартера: где находится

Втягивающее обозначено № 8 в подкапотном блоке. В салонном находится его предохранитель 39 на 10 Ампер.

Реле регулятор генератора

Расположен на генераторе.

Предохранитель ближнего света

Их два — на левую и правую фары. В первом случае — №2, а во втором — 5 в блоке салона авто. Мощность одинаковая и равна 10 А.

Реле импульсного освещения

Бистабильная вставка для подключения подсветки 230В TDM под номером № 3. Найти на замену оригинальному также можно спец устройства с каталожным номером 1М АС230В УХЛ4 или меандр A8302 16933808

Реле зажигания

На Rio 2 JB оно установлено отдельно от других в салоне. Его можно найти прямо у замка зажигания.

Габариты

Находятся в салонном блоке под номерами 34 и 35. Они рассчитаны на 10 Ампер.

Дворники

За них отвечают те же, что и за стеклоочистители плавкие элементы.

Стоп-сигналы

За них у Рио 2 ответственен элемент номер 7 на 15 А в салонном блоке.

Зажигание

Плавкие элементы, защищающие электроцепь у этой модели, расположены в салоне, где обозначены как 6 и 7. Рассчитаны на 30 и 40 А.

Магнитола

Ее защищает предохранитель под номером 31 в салонном блоке. Его номинал равен 15 Амперам.

Предохранитель розетки

Элемент на 12 Вольт у Рио защищает тот же, что и для прикуривателя.

Подогрев сидений

Предохранитель 15 в салоне, рассчитан на 20 Ампер.

Противотуманные фары

Ответственен элемент 17 салонного блока. Задние ПТФ находятся под защитой 23 предохранителя. Мощность каждого — 10 А.

АБС

Предохранитель тормозов у Рио 2 можно найти под крышкой блока салона под номером 10.

Печка

В заводской комплектации Рио 2 элемент отопителя отсутствует. Присутствует реле, обозначенное номером 7 в блоке под капотом.

Реле поворотов

Расположено в салоне авто, под педалями.

Реле центрального замка

Отсутствует.

Вентилятор охлаждения

Расположен в подкапотном блоке — № 11. Рассчитан на 30 А.

Процесс снятия и замены

Требуемый инструмент:

• торцовая головка или накидной ключ: 10 мм;
• отвертка: шлицевая, крестовая.

Подкапотный

Порядок действий следующий:

1. Обездвижить автомобиль ручным тормозом.
2. Снять клемму с отрицательного полюса аккумулятора.
3. Открыть монтажный блок с предохранителями и реле, нажав пальцами на фиксатор и снять крышку.
4. Открутить 1 болт и 1 гайку, крепящие деталь к кузову.
5. Открутить 3 гайки, крепящие силовые провода, и снять со шпилек клеммы.
6. Отсоединить колодки проводов с лицевой и оборотной стороны, отжав фиксаторы.
7. Снять блок с автомобиля.
8. Установить детали в обратном порядке.

Салонный

Порядок действий следующий:

1. Выполнить шаг № 1 из предыдущего способа.
2. Снять нижний щиток панели приборов: открыть лючок монтажного блока и снять его;
3. вывернуть 4 винта, крепящих щиток;
4. приподнять щиток так, чтобы его держатели вышли из соответствующих отверстий;
5. снять щиток.

Снять 2 пластиковые накладки слева от лапки открытия капота.

Отсоединить от лицевой поверхности блока черную (силовую), белую, бежевую, желтую и серые (большую и малую) колодки проводов.

Отсоединить от левого торца 2 колодки, предварительно отстегнув фиксаторы.

Отключить нижнюю колодку.

Убрать диагностический разъем, нажав на 2 фиксатора по его краям.

Открутить 2 гайки, крепящие блок к распорке панели приборов.

Снять деталь со шпилек и отсоединить 11 колодок: 2 серые, 2 черные, 2 желтые, 2 бежевые, 3 белые.

Снять блок, установить новую запчасть.

Установить снятые детали в обратном порядке.

Принцип работы

Реле состоит из двух основных частей:

• Несколько пар пластинчатых, консольно закрепленных контактов, собранных попарно в одной группе. Отклоняясь под воздействием якоря электромагнита, подвижная часть контактов входит в соприкосновение со своей парой, замыкая, таким образом, коммутируемую проводку.

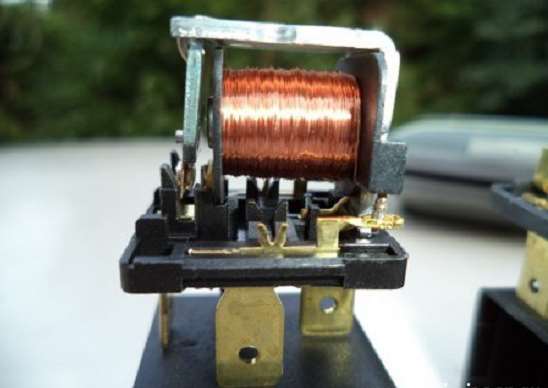

• Электромагнит с якорем — обычная катушка с намотанным тонким медным проводом, при прохождении по обмоткам электромагнита управляющего сигнала образуется магнитное поле, под воздействием которого якорь притягивается к рабочей поверхности и замыкает между собой пары контактов.



Немного истории и описание Kia Rio 2

Производство второго поколения машины B-класса началось в марте 2005 года: 4-дверный седан и 5-дверный хэтчбек. В некоторых других странах авто носило немного другие название, например:

• в Южной Корее и Индонезии — Kia New Pride;
• в Северной Америке — Kia Rio5.

В начале 2009 года Киа Рио 2 подвергся небольшому рестайлингу. Дизайнеры и инженеры подвергли небольшим изменениям переднюю и заднюю часть кузова — бампера, фары и решетку радиатора, а также салон — руль, сиденья и панель приборов.
На российский и украинский рынки поставлялись автомобили только с бензиновым двигателем G4EE — 1,4 литра, 16 клапанов, 97 л.с. Трансмиссия была 5-ступенчатая механика или 4- ст. автоматическая. В Соединённых Штатах был доступен также бензиновый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее был также турбодизель D4FA — 1,5 л, 16V, 110 лошадиных сил.

Технические характеристики Киа Рио 2 (1,4 л / 97 л.с.):

• Длинна (хэтчбек / седан) — 4025 / 4250 мм
• Колесная база — 1470 мм
• Ширина — 1695 мм
• Высота — 1470 мм
• Снаряженная масса / максимальная допустимая — 1080 / 1580 кг
• Дорожный просвет — 155 мм
• Максимальная скорость — 177 км/ч
• Разгон от 0 до 100 км/ч — 12,3 секунды
• Размер шин — 175/70 R14
• Передние тормоза — дисковые, вентилируемые с плавающей скобой
• Задние тормоза — барабанные с самоцентрирующимися колодками и механизмами автоматической регулировки зазоров

Расход топлива Kia Rio 2 (хэтчбек / седан) для МКПП:

• город — 7,9 / 8 л
• шоссе — 5,2 / 5,1 л
• смешанный цикл — 6,2 / 6,2 л

Расход топлива Киа Рио 2 (хэтчбек / седан) для АКПП:

• город — 9,9 / 9,5 л
• шоссе — 5,6 / 5,4 л
• смешанный цикл — 7,2 / 6,9 л

Kia Rio 3 (2011 — 2016) предохранители и реле

Kia Rio 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015 и 2016 году с кузовом седан и хетчбэк.

Обозначение предохранителей и реле может отличаться. Актуальные схемы для Вашего Киа Рио 3 вы можете найти на обратной стороне защитной крышки.

Назначение устройств

Находящийся внутри моторного отсека блок предохранителей обеспечивает защиту бензонасоса, электрообогрева зеркал, звукового сигнала, кондиционера, блока управления движком, системы охлаждения, задних фонарей и многого другого. Но основная задача устройств 2 поколения, как и всех остальных, – предотвращение возгорания, способного произойти при перегревах электрооборудования.

Для любой модели Kia Rio огонь представляет огромную опасность, так как уже через 5 минут от автомобиля может остаться дымящаяся кучка металла. Поэтому в момент превышения допустимых параметров тока плавкий предохранитель сгорает, что вызывает размыкание сети. Следовательно, электрическая схема как 2, так и остальных поколений автомобиля, позволяет исключить повреждённый участок, провоцирующий короткое замыкание, перегрев и, соответственно, возгорание.
