Предохранители Киа Спектра — схема, где найти, замена

Предохранители Киа Спектра: где находятся, замена

Kia Spectra (Киа Спектра) — седан выпускался южнокорейской компанией, а также заводом «ИжАвто» в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 г., с объемом двигателя в 1.6, 1.8 и 2.0 л. За это время модель Спектры успела пройти рестайлинг.

Интересно знать: Kia Spectra на ранке США известна также под именем Kia Sephia и имела в своем ряду 5-и дверный хэтчбек.

Киа Спектра располагает 2-умя основными монтажными блоками с предохранителями и реле и 1-им дополнительным блоком.

При изучении схем предохранителей следует помнить, что в зависимости от года выпуска, комплектации и модификации автомобиля, местоположение и назначение плавких элементов может отличаться, рекомендуем дополнительно сверять назначение с нанесенной схемой на защитную пластиковую крышку с обратной стороны именно вашего авто.

Немного о причинах выхода из строя

Отказы чаще всего провоцируются двумя причинами:

• Перегорание предохранителя;
• Механические повреждения контактной группы прикуривателя.

Все электрические цепи защищены предохранителями, которые при коротком замыкании перегорают и не дают возможности для воспламенения проводки, а также предохраняют от повреждения другие электро и радиотехнические устройства. Поэтому при обнаружении отказа прикуривателя, первым делом всегда следует проверка предохранителя F8, который расположен в салонном блоке.

При обнаружении перегоревшего прибора, прежде чем ставить исправный, нужно постараться выяснить причину его выхода из строя. Иначе перегорание будет продолжаться до тех пор, пока не будет выявлена и устранена причина превышения рабочего тока. Предохранитель рассчитан на ток силой 15 А.

Внешняя отделка автомобиля

Киа спектра больше всего похож на спортивный автомобиль с чертами представительского класса. Двусторонняя оптика спереди, задние фары в стиле «Jaguar», как уже было сказано выше. Хромированные линии на решетки радиатора, мужественный мощный бампер с боковыми противотуманными фонарями. Смотря на этот автомобиль, взгляд ни за что не цепляется, все детали создают ощущение целостности. Конструкция модели проста, не обладает лишними линиями.

Форма крыши выполнена в куполообразном стиле, что в сочетании с прямой линией окон создает интересный эффект и придает грации автомобилю. Линии багажника отметились своей оригинальностью благодаря умелой работе дизайнеров.

Простой и функциональный салон

Демонтаж БП под капотом

Вмешательство в электрическую цепь без начальных знаний ее устройства заканчивается сгоревшим БП. Часто вместо предохранителя водители делают перемычку. Временная проводка ведет к тому, что перегорает весь блок. Тогда его демонтируют.

Слабое место Киа Спектра – предохранитель бензонасоса. Из-за него возникают ситуации, когда меняют БП.

Порядок работы:

1. Скидывают минусовую клемму аккумулятора.
2. Находят под капотом блок.
3. Отжимают фиксирующие скобы с крышки, снимают ее.
4. Отворачивают гайку крепления, сбрасывают провод со шпильки.
5. Монтажный блок в кронштейне держится фиксатором. Нажимают, выводят блок из кронштейна.
6. Выворачивают крепежный болт, отсоединяют от блока жгут проводов.
7. Отверткой поочередно отжимают малые колодки жгута. Отводят в сторону.
8. Отжимают последний фиксатор, который удерживает БП, извлекают блок.

Отведенные в сторону провода маркируют, чтобы не перепутать последовательность при сборке. Монтируют новый БП в обратном порядке. После работы подключают аккумулятор.

Блоки предохранителей и реле в салоне

В салоне находятся 2 монтажных блока (отдельно блок с предохранителями и отдельно блок с реле).

Блок предохранителей в салоне расположен со стороны водителя, в нижней части отсека для ног, прямо на боковой стойке, закрыт защитной крышкой.

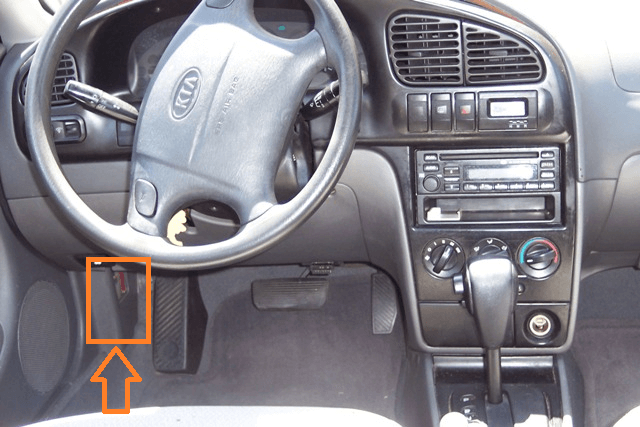

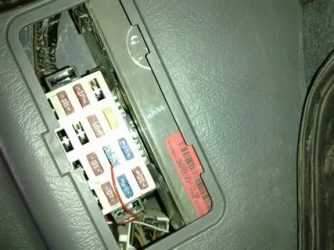

Фото расположения блока предохранителей и реле Киа Спектра в салоне

Для доступа необходимо:

• Снять защитную крышку, надавив на ее фиксатор-защелку, и убрать ее в сторону.

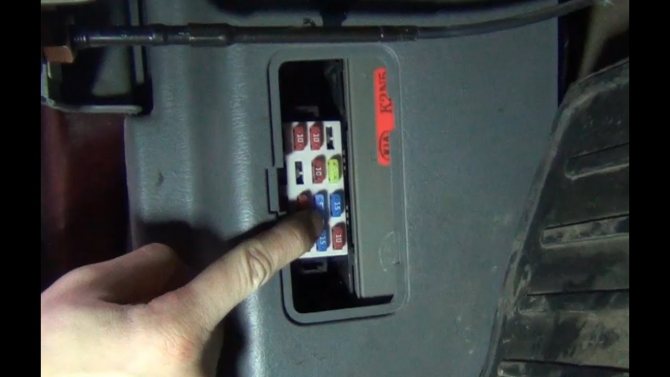

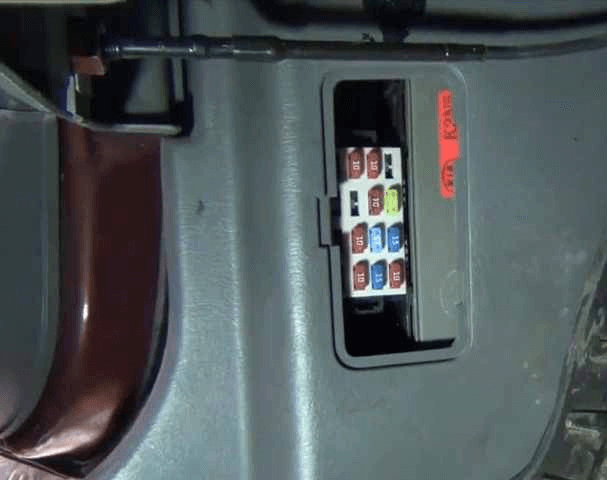

Фото блока предохранителей в салоне Киа Спектра

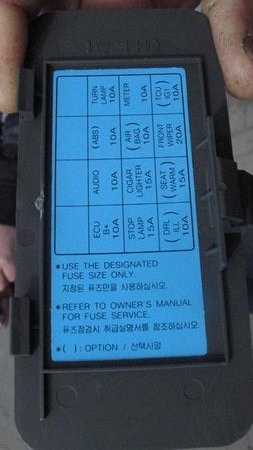

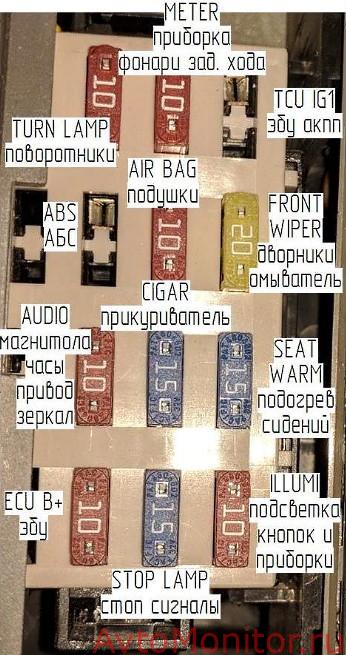

Фото схема на крышке блока предохранителей в салоне Kia Spectra

Схема блока предохранителей в салоне Киа Спектра

№ на схеме	Номинал пред-ля	Защищаемая цепь
1	10 А	Указатели поворотов (поворотники) (TURN LAMP)
2	10 А	Приборная панель / комбинация приборов, индикаторы, фонари заднего хода, предупредительный сигнал, ETWIS, датчик скорости (METER)
3	10 А	Для авто с АКПП: цепь ЭБУ АКП (TCU IG1)
4	10 А	Тормозная система АБС (ABS)
5	10 А	Подушки безопасности (AIR BAG)
6	20 А	Дворники (передний стеклоочиститель) и Омыватель (FRONT WIPER)
7	10 А	Магнитола (аудио система), электропривод зеркал заднего вида (AUDIO)
8	15 А	Прикуриватель (CIGAR LIGHTER)
9	15 А	Подогрев / обогрев передних сидений (SEAT WARM)
10	10 А	ЭБУ, cистема индикации включенной передачи ECAT, диагностический разъем, блокировка переключения передач (ECU B+)
11	15 А	Стоп-сигналы (STOP LAMP)
12	10 А	Автоматичксекое включение габаритов (DRL ILL)

Предохранитель Прикуривателя находится под номером 8 с силой тока в 15 Ампер.

Блок реле в салоне

Так называемый «дополнительный» блок с реле в салоне расположен также со стороны водителя, но уже в нижней части приборной панели.

Для доступа необходимо:

• Снять нижнюю облицовку / пластиковую часть приборной панели, выкрутив три болта.

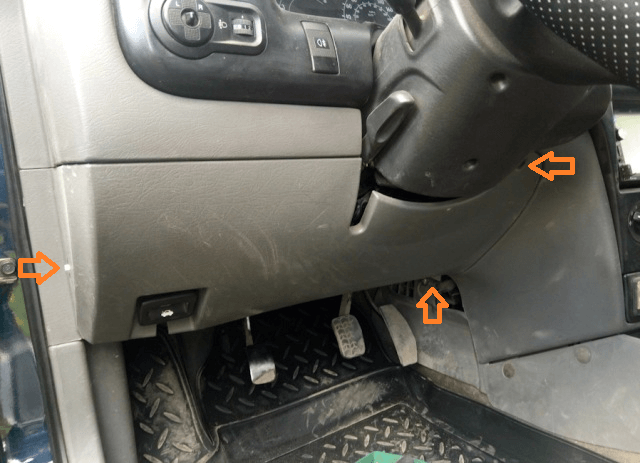

Расположение блока реле в салоне Киа Спектра

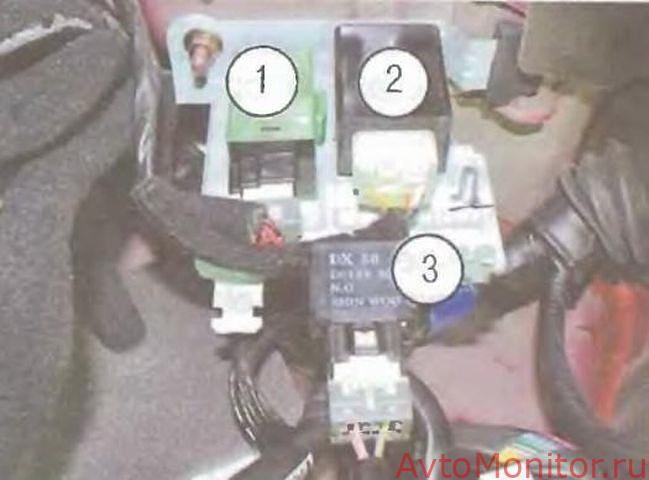

Фото-схема блока реле в салоне Киа Спектра

№ на схемеЗащищаемая цепь

1	Реле указателей поворотов и огней аварийной сигнализации
2	Реле ЦЗ: сис-мы центральной блокировки замков дверей
3	Реле противотуманных фар

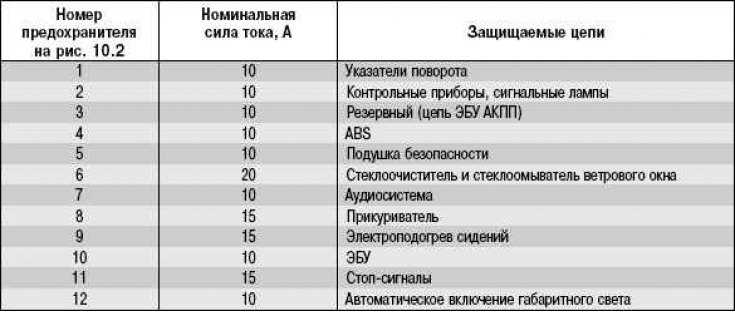

Схема блока предохранителей и реле Kia Spectra в салоне

Предохранители

Номер на схеме	Защищаемая цепь	Ампераж, ток в А
1	Указатели поворота	10
2	Контрольные приборы, сигнальные лампы	10
3	Резервный (цепь ЭБУ АКПП)	10
4	ABS	10
5	Подушка безопасности	10
6	Стеклоочиститель и стеклоомыватель ветрового окна	20
7	Аудиосистема	10
8	Прикуриватель	15
9	Электроподогрев сидений	15
10	ЭБУ	10
11	Стоп-сигналы	15
12	Автоматическое включение габаритного света	10

Общая информация о блоках предохранителей и реле

На KIA Spectra применяются плавкие вставки низкого профиля, относящиеся к ножевому типу.

Они состоят из спирали в прозрачном пластмассовом корпусе и контактной группы.

Каждому номиналу соответствует своя окраска:

Силовые

Номинал, А	Цвет
20	голубой
30	розовый

Простые

Номинал	Цвет
5	бежевый
7,5	коричневый
10	красный
15	голубой
20	желтый
25	серый
30	зеленый

Также читайте:  Схема предохранителей прикуривателя, бензонасоса, ближнего света и омывайки фар на Kia Ceed JD универсал

Предохранитель прикуривателя

Чаще всего в автомобиле перегорает плавкая вставка, подсоединенная к прикуривателю.

Это происходит по таким причинам, как:

• подключение дополнительного оборудования, мощность которого превышает номинал перемычки;
• КЗ из-за попавшей воды или нарушенной изоляции проводов;
• окисление или неплотное прилегание контактов;
• повышение бортового напряжения;
• неисправность внутри розетки;
• установка отремонтированного предохранителя.

Для замены перемычки нужно обезопасить водителя:

1. Остановить машину на ровной площадке.
2. Поставить ее на ручник.
3. Подложить под колеса антиоткатные башмаки.
4. Обесточить электрическую сеть.
5. Повернуть ключ в замке зажигания в нулевое положение.
6. Отбросить клеммы от аккумулятора.

Далее найти плавкую вставку по схеме (см. гнездо № 8 в салоне), вытащить ее и поставить новую подходящего номинала (15 А). Операции надо проводить сухими руками с помощью диэлектрического пинцета. Он находится в отдельной ячейке установочного бокса.

Предохранитель бензонасоса

Плавкая вставка для защиты топливного насоса занимает место № 27 на печатной плате в подкапотном пространстве. Ее номинал – 10 А.

Предохранитель стеклоподъемника

Перемычки стеклоподъемников стоят под капотом:

• № 17 – левый;
• № 18 – правый.

Они выдерживают ток до 25 А.

Предохранитель магнитолы

Аудиосистему защищают 2 предохранителя:

• № 20 на 10 А в подкапотном пространстве;
• № 7 на 10 А в пассажирском салоне.

Необходимо регулярно проверять наличие в резерве плавких вставок разного номинала. Покупать недостающие лучше в специальных отделах магазинов запчастей или в автосервисе.

Монтажные блоки в салоне

В салоне есть 2 блока: основной и дополнительный.

В первом размещены только предохранители, во втором — реле.

Предохранители

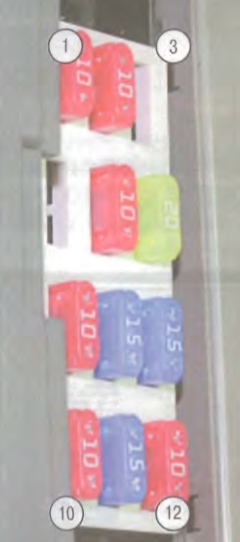

Цветная версия с подписью

Блок предохранителей в салоне Kia Spectra находится у левой ноги водителя и скрыт под пластиковым лючком в облицовке стойки кузова. Расшифровка назначения предохранителей приведена в таблице ниже.

Номер на схемеМаксимальный ток, АЗащищаемая обслуживаемая цепь

1	10	Указатели поворота
2	10	Контрольные приборы, сигнальные лампы
3	10	Резервный (цепь ЭБУ АКПП)
4	10	ABS
5	10	Подушка безопасности
6	20	Стеклоочиститель и стеклоомыватель
7	10	Аудиосистема
8	15	Прикуриватель
9	15	Электроподогрев сидений
10	10	ЭБУ

Реле

Номер на схемеОбслуживаемая цепь

1	Поворотники и аварийная сигнализация
2	Центральный замок
3	Противотуманные фары

Не работает прикуриватель на киа спектра

Что делать в таких случаях

Постарайтесь вспомнить о том, что было включено последний раз в гнездо прикуривателя. Короткое замыкание в самой проводке явление довольно редкое, наиболее часто такая проблема возникает при использовании дополнительных устройств. Больше всех «грешат» такими проблемами автомобильные компрессоры. Их пусковой ток превышает рабочий примерно в семь раз. Поэтому в момент включения компрессора для подкачки шин, происходит бросок пускового тока, после чего предохранитель сгорает. Опытные водители подключают такие устройства непосредственно к аккумуляторной батарее.

Замыкание электрической цепи прикуривателя в его гнезде происходит при применении нестандартных штекеров. На многих автомобилях в это гнездо одновременно подключают несколько устройств. Например, видеорегистратор, зарядка мобильного телефона, телевизор или другие подобные приборы. Для их одновременного включения применяют разветвители. Некоторые из них изготовлены без соблюдения установочных размеров, а это приводит к короткому замыканию во время включения в гнездо прикуривателя. Перед применением таких устройств, сравните их со штатным прибором, это позволит избежать неприятных моментов от отказа в работе гнезда прикуривателя.

Немного истории автомобиля KIA Spectra и характеристики

Седан Киа Спектра на 5 мест выпускали изначально только в Южной Кореи с 2000 по 2004 года, а потом и с 2005 по 2009 машину собирали в России на «ИжАвто». Данная модель прославилась в Америке в 2002 году, как лидер продаж. Как видите, производство остановилось в 2009 году на 104,7 тысячном седане, но через два годика в 2011 производство пришлось запустить снова, но только для того, чтобы выполнить перед Kia Motors долговое обязательство. Ещё было произведено 1700 автомашин.

Для российского и украинского рынков седан имел двигатель только 1,6 литров, что выдавал 101 лошадиную силу. А максимальный крутящий момент составлял 147 Н•м. В США на KIA Spectra был двигатель того же объёма, но только выдавал 107 л.с. Также в Америке и в Европе были доступные комплектации с мотором 1,8 (125 л.с.) и 2,0 (132 л.с.). Данную модель авто можно было встретить с другим именем, например: Sephia II, Mentor II или Shuma II. Дальше на данной платформе начали производить Kia Cerato первого поколения (начиная с 2003 «в Южной Кореи», 2004 «в Европе, США и других ранках»).

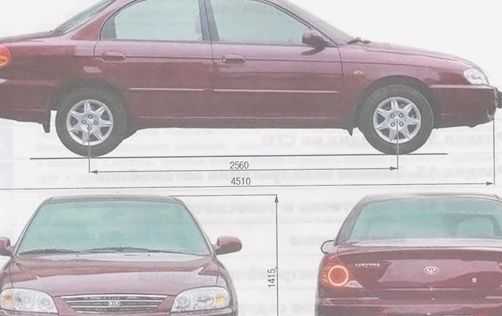

Технические характеристики Киа Спектра с двигателем 1,6 (101 л.с.):

• Длинна — 4510 мм
• Ширина кузова с зеркалами — 1720 мм
• Высота — 1415 мм
• Клиренс — 156 мм
• Снаряжённая масса с МКПП / АКПП — 1170 / 1201 кг
• Полная масса авто с МКПП / АКПП — 1600 / 1630 кг
• Трансмиссия — 5-ст. МКПП или 4-ст. АКПП
• Максимальная скорость KIA Spectra — 186 км/ч
• Разгон от 0 до 100 — 11,6 сек
• Расход бензина в городе — 10,5 литров на 100 км пробега
• Расход бензина на трассе при скорости 90 / 120 км/ч — 6 / 7,9 л
• Цилиндры — 4, расположены вертикально в ряд
• Количество клапанов — 16
• Привод — передний
• Крутящий момент — 148 Нм
• Размер шин — 185/65 R14
• Схема электропроводки Киа Спектра — однопроводная, отрицательный плюс соединён с «массой»
• Аккумуляторная батарея — 12 В, ёмкость 55 Ач

Kia Spectra. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Где находится блок предохранителей В Киа Спектра предохранительный блок иногда обозначается пиктограммой.

Расположение блока предохранителей может отличаться в зависимости от года выпуска и модели машины. В основном, они имеют две панели предохранителей.

Предохранители и реле Kia Spectra 2

В моторном отсеке находятся предохранители для таких устройств, как охлаждающие вентиляторы, антиблокировочный тормозной насос и блок управления двигателем. Другая — в салоне в приборной панели, содержит предохранители для устройств и переключателей, расположенных в салоне.

Следует ослабить крышку и сразу можно увидеть предохранители для каждой электрической системы в автомобиле Киа Спектра. Как распознать неисправные автомобильные предохранители Предохранители обычно перегорают из-за небрежности или короткого замыкания, установке при подключении дополнительных устройств к гнезду прикуривателя, установке киа спектра 2007 предохранители или замене лампочек.

Прежде, чем заменить предохранитель в автомобиле, следует отсоединить клеммы аккумулятора. Затем необходимо определить дефект.

Какой предохранитель перегорел и какого типа? Хорошим показателем перегоревшего предохранителя в автомобиле является черный, выжженный пластик.

К счастью, автомобильные предохранители обычно изготавливаются из прозрачного пластика. Это облегчает визуальный осмотр.

Внутри вилки предохранителей проходит кабель или печатная плата. Когда предохранитель перегорает, этот проводник разрывается.

Следует вытянуть все предохранители один за другим киа спектра 2007 предохранители проверить, нет ли внутри сгоревших проводников. Другим способом локализации дефекта является принципиальная схема, которая также находится в руководстве или напечатана непосредственно на крышке блока предохранителей. Любой, кто имеет представление об электрике, также сможет определить перегоревший автомобильный предохранитель.

Рекомендации Всегда возите с собой комплект киа спектра 2007 предохранители предохранителей — по одному каждого номинала. Не экономьте при покупке предохранителей: Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля рисунок Схема расположения реле и предохранителей и их назначение Большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля.

На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке рисунок Цепи, защищаемые предохранителями и реле, приведены в табл.

Мини, норма, макси предохранители

Защитный элемент – миниатюрная вещь. Его устройство:

• Корпус из полиамида (нейлон) или поликарбоната.
• Контактная группа (две плоских ножки).
• Рабочий элемент. Это пластина или нить. Элемент оплавляется или перегорает, когда меняется сила тока.

Рабочую нить делают из тугоплавкого металла (серебро, олово с цинковым покрытием).

Все составляющие собирают по группам в коробку блока питания (БП). На ее внутренней стороне наносят схему предохранителей Киа Спектра.

Конструктивно устройства бывают мини, макси и стандарт (норма). В корейских машинах кассетные элементы (мама/папа) не используют. Устройства рассчитаны на ток 5-80А, напряжение 32В.

Также читайте:  Щетки стеклоочистителя «Киа Сид» – выбор модели по поколению машины, советы по эксплуатации

По габаритам различают:

• мини – 16 мм;
• стандарт – 19 мм;
• макси – 34 мм.

В блоках элементы располагают по цветам. Каждому номиналу (амперажу) предназначен свой цвет: до 10А черный, до 20А – серый, до 30 – фиолетовый и т. д.

Предохранители и реле в салоне и в моторном отсеке

Рекомендации Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала. Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.

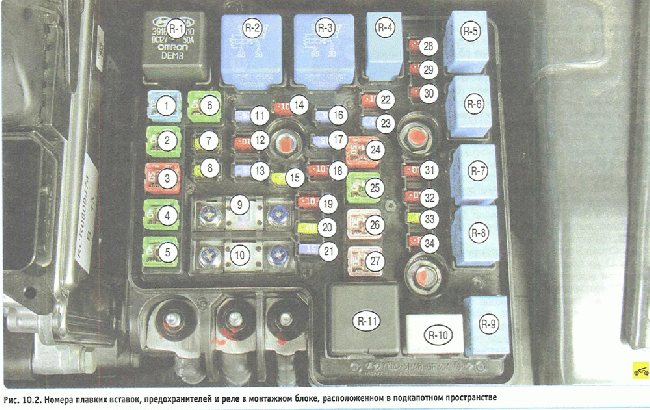

Схема расположения реле и предохранителей и их назначение

Большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью «FUSE PULLER», смотрите ).

Таблица 10.1 Цепи, защищаемые предохранителями, находящимися в монтажном блоке реле и предохранителей, расположенном в моторном отсеке

Номер на крышке монтажного блока (см. рис. 10.1)	Защищаемая цепь (номинальный ток)
Плавкие вставки
1	Группа 1 потребителей, получающих питание при включенном зажигании (20 А)
2	Система ABS (30 А)
3	Питание предохранителей 34 и 35 (30 А)
4	Группа 2 потребителей, получающих питание при включенном зажигании (30 А)
5	Стартер (20 А)
6	Питание предохранителей 15 и 20 (30 А)
7	Вентилятор системы охлаждения двигателя (30 А)
8	Вентилятор системы отепления и кондиционирования (20 А)
Предохранители
9	Стартер (10 А)
10	Вентилятор отопителя (30 А)
11	Кондиционер (30 А)
12	Электрокорректор свэта фар (10 А)
13	Аварийная сигнализация (15 А)
14	Центральный замок (25 А)
15	Система ABS (30 А)
16	Электропривод люка в крыше (15 А)
17	Электростеклоподъёмники правых дверей (25 А)
18	Электростеклоподъёмники левых дверей (25 А)
19	Стеклоочиститель и омыватель заднего стекла (15 А)
20	Плафон освещения салона (10 А)
21	Фары (25 А)
22	Катушка зажигания (15 А)
23	—
24	Фары (15 А)
25	Диагностический датчик концентрации кислорода (10 А)
26	Датчик концентрации кислорода (10 А)
27	Топливный насос (10 А)
28	Инжектор (10 А)
29	Кондиционер воздуха (10 А)
30	Электрообогрев наружных зеркал заднего вида (10 А)
31	Автоматическое включение габаритного света (10 А)
32	Задний противотуманный фонарь (10 А)
33	Передние противотуманные фары (10 А)
34	Габаритные огни правого борта {10 А)
35	Габаритные огни левого борта (10 А)
36	Ближний свет фар (15 А)
37	Дальний свет фар (15 А)
38	Звуковой сигнал (15 А)
39	Электрообогрев заднего стекла (30 А)
41	Запасной (10 А)
42	Запасной (15 А)
43	Запасной (20 А)
44	Запасной (25 А)
45	Запасной (30 А)
Микрореле
50	Фары
51	Фары
52	Топливный насос
53	—
54	Кондиционер воздуха
55	Звуковой сигнал
56	Питание предохранителей 34 и 35
Мини-реле
60	Электростеклоподъёмники
61	Вентилятор отопителя
62	Стартер
63	Вентилятор системы охлаждения двигателя
64	Вентилятор системы отопления и кондиционирования
65	Электрообогрев заднего стекла

Тоже самое на картинке

ЗАМЕТКА Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу

Сила тока. А	Цвет корпуса
Плавкие вставки
20	Голубой
30	Розовый
Предохранители
30	Зеленый
25	Серый
20	Желтый
15	Голубой
10	Красный
7.5	Коричневый
5	Бежевый

Монтажный блок предохранителей, расположенный в салоне

Часть предохранителей расположена в монтажном блоке салона () под панелью приборов справа.

Цепи, защищаемые предохранителями, обозначены на внутренней стороне крышки и приведены в табл. 10.2.

Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар Над монтажным блоком предохранителей находится монтажный блок дополнительных реле (). Для доступа к монтажному блоку необходимо снять левую нижнюю облицовку панели приборов

Таблица 10.2 Цепи, защищаемые предохранителями, находящимися в монтажном блоке предохранителей, расположенном в салоне

Номер предохранителя на рис. 10.2	Номинальная сила тока. А	Защищаемые цепи
1	10	Указатели поворота
2	10	Контрольные приборы, сигнальные лампы
3	10	Резервный (цепь ЭБУ АКПП)
4	10	ABS
5	10	Подушка безопасности
6	20	Стеклоочиститель и стеклоомыватель ветрового окна
7	10	Аудиосистема
8	15	Прикуриватель
9	15	Электроподогрев сидений
10	10	ЭБУ

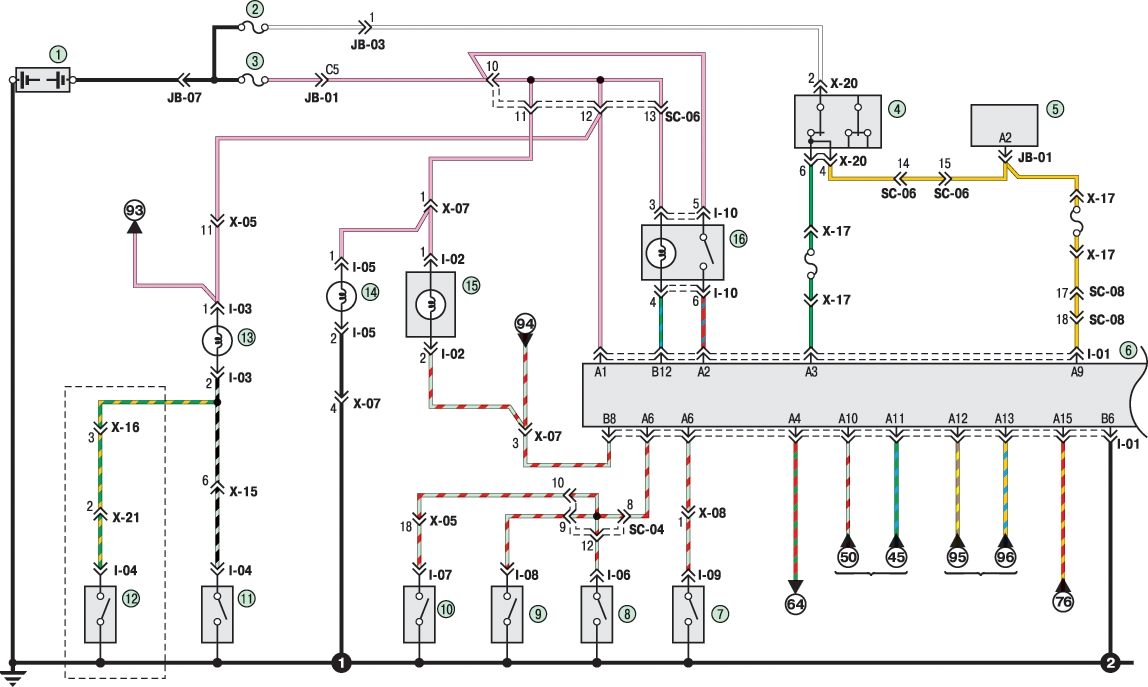

Где находится блок предохранителей Киа Спектра, схема

Так называемые автомобильные «мелочи» часто становятся причиной трагедий. Авария в электропроводке ведет к пожару. В результате страдают люди, материальные ценности. Инженеры предусмотрели блок предохранителей в салоне Киа Спектра как защиту от беды.

Где расположены предохранители

Предохранитель/реле/выключатель расположен на пути от источника питания к потребителю. В автомобиле это аккумулятор и узлы, работающие на электричестве (освещение, зажигание, механизмы, электроника).

Предохранители – часть электропроводки, причем, самая слабая. Когда в цепи произошло нарушение – замыкание, перегрузка – пострадает потребитель. Но на пути стоит «защитник», который сам сгорит, но предотвратит поломку узла.

Защитный элемент устанавливают в электросеть. Но у него есть номинал, предел – ампераж. Если распределитель 10А, он пропустит ток в 10 и меньше ампер. Но при повышении силы тока — перегорит, и этим убережет провода и узлы машины.

В автомобилях корейского производства для удобства пользователей предохраняющие элементы собраны в два блока. Расположение одного из них — под капотом, возле аккумулятора, напротив пассажирского кресла. Второй блок предохранителей в салоне Киа Спектра находится в отсеке под доской приборов, по правую руку водителя.

Как поменять предохранитель Киа Спектра

Когда элемент защиты сгорел, водители решают ставить новый, большей мощности. Это распространенная ошибка.

Предохранитель на прикуриватель Киа Спектра рассчитан на 10А. Если поставить на 20А, то в случае перегруза оплавятся провода. Может сгореть узел прикуривателя, а элемент останется целым. Меньшую мощность использовать не возбраняется, но устройства будут постоянно перегорать.

Защитный элемент подбирают по параметрам силы тока и напряжения. Порядок замены распределителя в салонном блоке:

1. Выключают зажигание и другие реле.
2. Открывают крышку блока.
3. Специальным ластиковым пинцетом вытягивают подозрительный элемент.
4. Выясняют, почему перегорел предохранитель, устраняют причину.
5. Устанавливают в скобы новый элемент подходящего класса.

Салонный блок предохраняет подсветку панели приборов, аудиосистему, сигнал. Если испортился предохранитель памяти в БП, то часы, печка, плафоны, стеклоочистители и стеклоподъемники работать не будут.

Предохранители в моторном отсеке отвечают за поворотники, фары дальнего и ближнего света, стартер.

На коробке блока предохранителей под капотом Киа Спектра 2006-2007 года приклеена схема и инструкция с описанием замены на русском языке.

Действуют по указаниям:

1. Выключают зажигание.
2. Открывают крышку блока.
3. Обнаруживают негодный элемент.
4. Выясняют и устраняют причину поломки.
5. Вставляют новый предохранитель.

После замены коробку плотно закрывают, чтобы не попала вода.

Демонтаж БП под капотом

Вмешательство в электрическую цепь без начальных знаний ее устройства заканчивается сгоревшим БП. Часто вместо предохранителя водители делают перемычку. Временная проводка ведет к тому, что перегорает весь блок. Тогда его демонтируют.

Слабое место Киа Спектра – предохранитель бензонасоса. Из-за него возникают ситуации, когда меняют БП.

Порядок работы:

1. Скидывают минусовую клемму аккумулятора.
2. Находят под капотом блок.
3. Отжимают фиксирующие скобы с крышки, снимают ее.
4. Отворачивают гайку крепления, сбрасывают провод со шпильки.
5. Монтажный блок в кронштейне держится фиксатором. Нажимают, выводят блок из кронштейна.
6. Выворачивают крепежный болт, отсоединяют от блока жгут проводов.
7. Отверткой поочередно отжимают малые колодки жгута. Отводят в сторону.
8. Отжимают последний фиксатор, который удерживает БП, извлекают блок.

Отведенные в сторону провода маркируют, чтобы не перепутать последовательность при сборке. Монтируют новый БП в обратном порядке. После работы подключают аккумулятор.

Как поменять предохранитель Киа Спектра

Когда элемент защиты сгорел, водители решают ставить новый, большей мощности. Это распространенная ошибка.

Предохранитель на прикуриватель Киа Спектра рассчитан на 10А. Если поставить на 20А, то в случае перегруза оплавятся провода. Может сгореть узел прикуривателя, а элемент останется целым. Меньшую мощность использовать не возбраняется, но устройства будут постоянно перегорать.

Защитный элемент подбирают по параметрам силы тока и напряжения. Порядок замены распределителя в салонном блоке:

1. Выключают зажигание и другие реле.
2. Открывают крышку блока.
3. Специальным ластиковым пинцетом вытягивают подозрительный элемент.
4. Выясняют, почему перегорел предохранитель, устраняют причину.
5. Устанавливают в скобы новый элемент подходящего класса.

Салонный блок предохраняет подсветку панели приборов, аудиосистему, сигнал. Если испортился предохранитель памяти в БП, то часы, печка, плафоны, стеклоочистители и стеклоподъемники работать не будут.

Предохранители в моторном отсеке отвечают за поворотники, фары дальнего и ближнего света, стартер.

На коробке блока предохранителей под капотом Киа Спектра 2006-2007 года приклеена схема и инструкция с описанием замены на русском языке.

Действуют по указаниям:

1. Выключают зажигание.
2. Открывают крышку блока.
3. Обнаруживают негодный элемент.
4. Выясняют и устраняют причину поломки.
5. Вставляют новый предохранитель.

После замены коробку плотно закрывают, чтобы не попала вода.

Советы для автомобилистов

Как распознать неисправные автомобильные предохранители

Электрическая цепь Kia Spectra – разветвленная система: от аккумулятора питаются десятки приборов. Когда один ломается, защитное устройство берет на себя нагрузку, плавится, разрывает цепь. Этим оно спасает всю систему и тот узел, за который отвечает.

«Защитник» перегорел, это настораживает владельца: в системе произошел скачок напряжения, и реле его не погасило. Если сгорел и новый распределитель, ищут причину.

Она может крыться в самом защищающем устройстве. Если посадочное место окислилось, каждый новый элемент будет регулярно оплавляться. Поэтому, когда извлекают негодный, осматривают клеммы. Налет черного цвета – это окисел: он не пропустит ток. Зачищают место контакта, устанавливают новый элемент. Если и он сразу перегорает, ищут проблемный узел.

Для этого по очереди отключают все потребители. На каком защита сгорела, тот и виновник аварии в электросети.

В блоке много предохранителей. Как найти сгоревший, если на вид они все целые? Берут тестер или индикаторную отвертку. Извлекают устройство из гнезда, к диоду прикладывают ручку тестера, а к контактам — щупы. Если элемент целый, лампочка прибора загорится.

Другой способ, как распознать неисправный предохранитель Киа Спектра 2008, проще. Включают тот потребитель, который не сработал (фара, кондиционер).

Индикаторной отверткой касаются клеммы одного вывода, потом — другого. Если на одном показывает напряжение, а на другом — нет, перегоревший элемент найден.

Схема и расшифровка предохранителей на KIA Spectra в русском варианте

Схемы с расположением и обозначением перемычек изображены на обратных сторонах крышек монтажных боксов.

Автомобили 2006–2007 годов

На печатной плате в подкапотном пространстве располагаются плавкие вставки для защиты такого электрооборудования:

• обогревателя заднего стекла;
• АБС;
• дальнего и ближнего света;
• замка зажигания;
• звукового сигнала;
• стартера;
• габаритных огней;
• вентилятора печки;
• противотуманок;
• кондиционера;
• дневных ходовых огней;
• корректора фар;
• кислородного датчика;
• стеклоподъемников;
• муфты компрессора климатической установки;
• инжектора;
• дворников;
• стеклоомывателя;
• плафонов и ламп в салоне;
• стоп-сигналов;
• магнитолы;
• генератора;
• головного освещения;
• бензонасоса;
• центрального замка;
• привода сдвижного люка;
• часов и т.д.

Модуль реле содержит пусковые устройства, подключенные к нескольким электроприборам:

• системе вентиляции и обогрева;
• крыльчатке отопителя;
• габаритам;
• вентилятору охлаждения радиатора;
• передним фарам;
• клаксону;
• подогреву заднего стекла.

Схема и расшифровка блока под капотом.

Блок предохранителей в пассажирском салоне обеспечивает защиту такому электрооборудованию:

• автоматике включения габаритных огней;
• поворотникам;
• подушке безопасности;
• стоп-сигналам;
• прикуривателю;
• спидометру и прочим приборам;
• электрическому приводу наружных зеркал;
• датчику скорости;
• ЭБУ автоматической КПП;
• фонарям движения задним ходом и т.д.

В салоне установлены реле:

• указателей поворота;
• ПТФ;
• блокировки ЦЗ;
• аварийных огней.

Авто 2008 года

Схема и распиновка предохранителей на автомобилях 2008 г. выпуска не отличаются от выпущенных ранее.

Описание на русском языке выглядит так:

Схема и расшифровка блока в салоне автомобиля.

Замена блока предохранителей на автомобиле Киа Спектра своими руками

Любое оборудование транспортного средства нуждается в защите. Именно с этой целью в Киа Спектра используются блоки предохранителей, которые защищают электрическое оборудование машины от перенапряжения и выхода из строя. Предлагаем вам узнать, где расположены предохранители Киа Спектра, за какое оборудование они отвечают и как осуществить их замену.

Большая часть предохранителей в автомобиле Киа Спекта находятся в блоке, который, в свою очередь, установлен в подкапотном пространстве машины. Открыв капот, вы сможете сразу его увидеть. Блок предохранителей находится напротив водительского сидения и он скрыт защитной накладкой.

Однако, в этом блоке предохранителей расположены далеко не все элементы, отвечающие за функциональность оборудования. Есть еще один дополнительный БП, который можно найти в салоне транспортного средства.

Заглянув под приборную панель, справа вы сможете увидеть этот БП. На обратных крышках блоков предохранителей нанесена схема назначения компонентов цепи.

Снятие БП в салоне

1. Отключите от питания аккумулятор, для этого снимите с него минусовую клемму.
2. Затем вам потребуется снять нижнюю облицовочную часть приборной панели. Для этого гаечным ключом открутите два болта, которые крепят облицовку с правой стороны. С левой стороны также нужно выкрутить один болт. После этого снимите облицовку.
3. Теперь следует снять нижнюю облицовку передней стойки. Таким образом вы получаете открытый доступ к БП.
4. Теперь выверните две гайки, которые крепят прибор Киа Спектра. Можно вытащить БП вместе с кронштейном. Теперь, используя отвертку, необходимо отжать фиксаторы и демонтировать салонный БП из места установки.
5. Расположение проводов следует запомнить, а лучше промаркировать, чтобы при дальнейшем монтаже их можно было подключить правильно. Отсоедините все провода от устройство и замените его на новое. Затем заново подключите все провода и установите блок предохранителей в порядке, обратном снятию. На этом процедура замены завершена.

Снятие БП под капотом

1. Как и в предыдущем случае, в первую очередь, следует отключить аккумулятор.
2. Откройте капот и найдите ваш БП. Отожмите фиксатор и демонтируйте крышку БП.
3. При помощи гаечного ключа открутите гаечку крепления и снимите проводок со шпильки, как показано на фотографии.
4. Теперь нажмите на нижний фиксатор непосредственно на самом БП и выведите его из места монтажа. Винт крепления БП к кронштейну необходимо открутить, после чего от БП можно отсоединить подключенные к нему провода.
5. Затем возьмите отвертку и отожмите ею фиксатор, который крепит остальные жгуты проводов.

   Отведите их в сторону, чтобы они не мешали.

6. Далее можно снять непосредственно сам БП. Как и в предыдущем случае, все колодки проводков следует промаркировать, чтобы при установке нового устройства они не перепутались.

   Завершив установку, произведя действия в обратной последовательности, не забудьте подключить аккумулятор.

Рекомендации по эксплуатации

Несколько рекомендация касательно эксплуатации прибора:

1. Всегда используйте элементы БП только того номинала, который нужен. Если на детали написано 10 Ампер, то ее необходимо заменить на идентичную с таким же номиналом. В противном случае она будет часто выходить из строя.
2. Не используйте самодельные предохранители, чтобы избежать коротких замыканий и даже пожара. Всегда под рукой необходимо иметь запас элементов БП, чтобы в случае необходимости сразу поменять их.
3. Не допускайте попадания влаги в БП, установленный под капотом. Вся система должна быть тщательно загерметизирована, а крышка БП должна плотной прилегать к самому блоку.

Соблюдение этих рекомендация поможет увеличить ресурс эксплуатации устройства.

Что делать, если снова перегорел автомобильный предохранитель

Если предохранитель снова перегорает после замены и повторного подключения автомобильного аккумулятора, неисправность может быть связана со жгутом проводов или клеммой. В этом случае следует обратиться к профессионалам на СТО.

Ни в коем случае нельзя устанавливать дополнительные предохранители на этом этапе без более подробного анализа ошибок. Прежде всего, проблема с электронной системой должна быть исследована специалистом. Если все предохранители исправны, возможно, ошибка в терминале.

Запасные предохранители можно приобрести примерно за 2500 рублей на некоторых АЗС, в автосалонах и в хорошо укомплектованных специализированных магазинах. Рекомендуется приобретать весь комплект напрямую, потому что порой заранее неизвестно, какой предохранитель необходимо заменить.

Подводя итог всему вышесказанному, необходимо отметить, что для стабильной работы всего автомобиля следует постоянно обслуживать и следить за основными его узлами. При первом же намеке на выход из строя даже, как может показаться на первый взгляд, такой малозначимой детали, как предохранителя, провести его своевременную замену.

Тюнинг экстерьера Kia Spectra

Все понимают, что посоветовать что-то конкретное очень непросто, поскольку вкусы могут серьезно различаться. В понимании одних людей внешний тюнинг Kia Spectra – это оклейка отдельных элементов кузова пленкой «под карбон», а другие готовы потратить огромные суммы денег на создание эксклюзивных элементов обвеса, улучшающего аэродинамические характеристики автомобиля. Мы же приведем лишь общие рекомендации, с помощью которых вы сможете избежать различных неприятностей.

Прежде всего, нужно сказать, что вам необходимо четко продумать все детали и представлять, что именно вы хотите получить в итоге. После этого надо постараться отобразить свои идеи на бумажном листе и убедиться в том, что выбранный способ тюнинга автомобиля Киа Спектра действительно будет лучшим вариантом.

После этого надо обратиться к специалистам компании, которая занимается тюнингом автомобилей. Если же вы решили выполнить тюнинг Киа Спектра своими руками, советуем тщательно все взвешивать. Ещё до приобретения определенного элемента кузова, надо убедиться в том, что он действительно подойдет к машине. Очень часто так называемые «универсальные» детали нужно очень долго подгонять, а далеко не у всех автовладельцев есть такая возможность.

Процесс снятия и замены

Требуемый инструмент:

• ключ на 10 мм,
• торцевая головка на 7 мм,
• удлинитель для торцевых головок,
• шлицевая отвертка,
• тонкая ткань.

Под капотом

Порядок действий следующий:

1. Включить стояночный тормоз, выключить зажигание, снять клемму с минусового полюса аккумулятора.
2. Открыть крышку блока, нажав на фиксатор со стороны воздушного фильтра.
3. Открутить гайку со стороны левого крыла и снять со шпильки клемму.
4. Поджать фиксатор и вытащить деталь из кронштейна.
5. Выкрутить крепежный болт из голубой квадратной колодки и отсоединить ее.
6. Повторить шаг № 5 с остальными крупными колодками.
7. Отсоединить малые колодки, поджав их фиксаторы отверткой.
8. Отвести провода в сторону и снять кронштейн, поджав отверткой фиксаторы у основания.
9. Подключить колодки и установить снятые компоненты в обратном порядке.
