Подбираем шаровую опору для Kia Ceed ED и JD

На автомобили Киа Сид (Ceed) разных поколений, конечно же, устанавливались различные группы подвески.

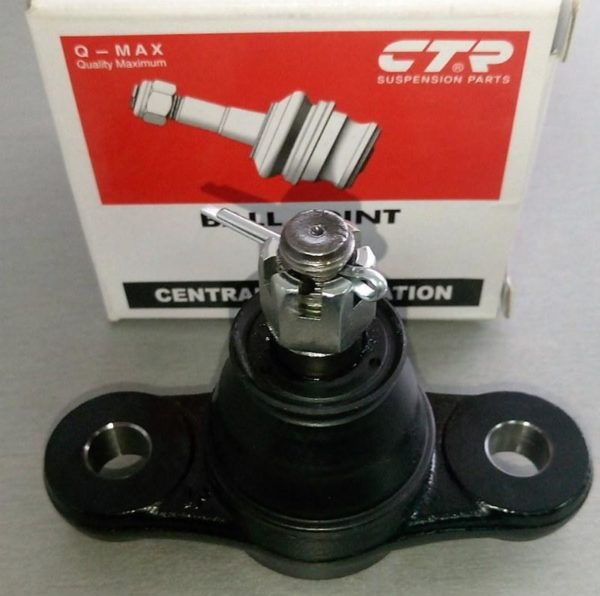

До 2008 года на автомобиль Kia Sid ED (первое поколение) устанавливался шариковый подшипник с артикульным номером 517602-H000. Он фиксируется парой небольших болтов на поворотном кулаке. Другая часть направлена ​​на кредитное плечо. Когда производитель автомобиля сменил производителя запчастей, позиция этой детали также изменилась на 517600-Q000. Обновленная версия поддержки выглядит намного крупнее. Его продолжали устанавливать на автомобиль Киа Сид до 2010 года. Хороших аналогов немало. Например, компания CTR показала хорошие результаты. Шаровой элемент — CBK-H30

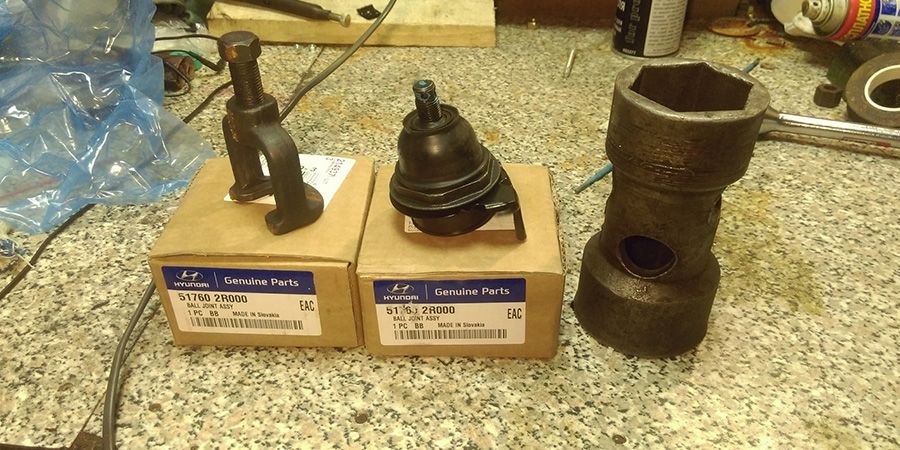

Во время обновления 2010 года создатели модифицировали несколько деталей Kia Ceed ED, включая шаровую опору и поворотный кулак. Теперь первая часть вкручивается во вторую. Соответствующий артикул 517602-R000. Аналог этой версии подставки — 810-82 марки Sidem (Бельгия). Важно только учитывать, что замена держателя аналога Киа Сид осуществляется с помощью специального инструмента. Вот чем он отличается от оригинала. Поэтому немногие заправочные станции способны заменить этот шар.

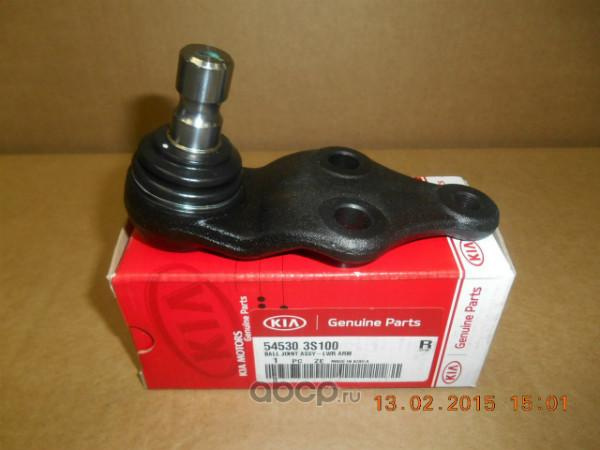

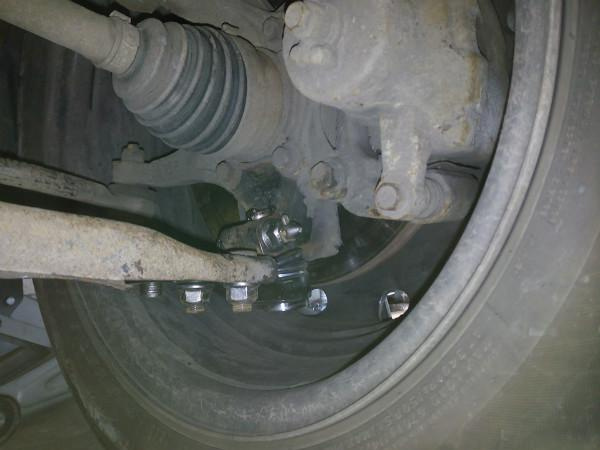

С 2012 года на автомобильный рынок вышла новенькая модель Kia Ceed JD (второе поколение) с новой опцией подвески. Это означает, что мяч также отличается от прошлого. Артикульный номер 545303-S100. Крепится к рычагу тремя болтами. Вставляется в поворотный кулак, фиксируется болтом.

Вот еще несколько вариантов аналоговых мячей, которые также подойдут для Kia Seed JD:

• 4U-HYB-11974;
• АСВА — 1220-031;
• БЗАК — 906-603;
• CTR — CBK-H40;
• ДЕЛФИ — ТС-2850;
• КРАФТ — КТ-053259;
• КОРОНА — К33-0099;
• LYNX-C127-5LR;
• MAPCO 52-544;
• МАСУМА — МБК-316;
• МИЛИ — DB-35212;
• НК — 5043-419;
• РОДРАННЕР — BJHY-380;
• САНГСИН — СБХ-037.

Как выбрать шаровую опору для автомобиля

Специалисты рекомендуют выбирать шаровую опору у продавцов, которые имеют сертификат соответствия и гарантируют качество или у официальных дилеров Kia. В ином случае деталь может оказаться подделкой, которая не обеспечит надлежащих эксплуатационных характеристик.

Важно! Чтобы приобрести подходящую шаровую опору, нужно перед покупкой сверить ее на совместимость с машиной. Для этого на сайте автодилера или производителя запчастей необходимо сверить VIN-номер транспортного средства и сходство артикулов комплектующих.

Не стоит монтировать запчасти несовместимого типа, поскольку это значительно снижает ресурс остальных деталей и безопасность при эксплуатации авто.

Процесс замены

Вначале, стоит отметить, что для замены элемента необходимо собрать инструментарий. Приступаем непосредственно к самому процессу смены шаровой опоры на КИА Сид:

1. Демонтируем колесо.

2. Выкручиваем гайки крепления.

Не забываем, что после проведения таких операций необходимо сделать развал-схождение.

Выбор детали

54530-3X000 — оригинальный каталожный номер шаровой опоры для КИА Сид производства KIA/Hyundai. При этом название может быть указано, как — несущий направляющий шарнир.

Замена шаровой

Сам процесс замены несложный, но в нем есть свои нюансы.

Алгоритм действий следующий:

1. Поднимите машину на домкрат, снимите проблемное колесо.
2. Обрызгайте все крепежи WD-40. По возможности лучше всего заменить шарнирные болты на новые. Также многие компании продают их в одном комплекте.
3. Снимите шплинт с болта, удерживающего сошку, и зафиксируйте шплинт.
4. Откручиваем пару гаек, болт на рычаге. Затем сразу заклинивает сошку.
5. Опереться на рычаг ломом, вынуть шарик из кулака.
6. Отделите держатель от руки с помощью лома или большой отвертки. На этом этапе могут возникнуть трудности. Шпильки, удерживающие держатель, имеют пазы.
7. Детали очистить от ржавчины, смазать, надеть новый держатель и собрать все в обратном порядке.

Для Kia Sid ED, Kia Ceed JD процессы аналогичны.

Когда стоит менять шаровую на Kia ceed: легкие способы диагностики в домашних условиях

Шаровую опору требуется периодически диагностировать на предмет выработки ресурса – автомобиль с неисправной деталью небезопасен в эксплуатации и требует оперативного ремонта. Выявить выработку шаровой достаточно просто даже в домашних условиях и без наличия специализированного оборудования – достаточно лишь понаблюдать за поведением автомобиля. Наиболее явными признаками неисправности детали являются:

• Эффект виляния передних колес при движении прямо на ровной дороге;
• Наличие посторонних шумов или скрежета в районе колес при повороте руля;
• Во время проезда выбоин на малой скорости ощущается толчок по подвеске;
• Протекторы на шинах неравномерно изношен при правильном развале.

При наличии одного или пары признаков требуется немедленно проверить обе детали на переднем мосте автомобиля, а также провести замену или смазку комплектующих при необходимости. Также не лишним будет правило полной диагностики ходовой части транспортного средства каждые 15-20 000 км пробега, что позволит своевременно определить износ деталей и вовремя заменить новым комплектом запчастей.

Пошаговая инструкция

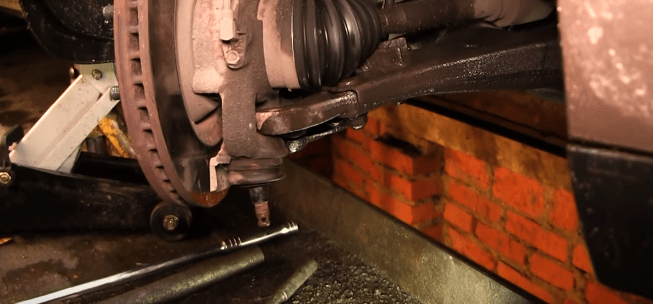

1. Поддомкрачиваем и снимаем колесо.

2. Вынимаем шплинт гайки крепления пальца шаровой с помощью пассатижей.

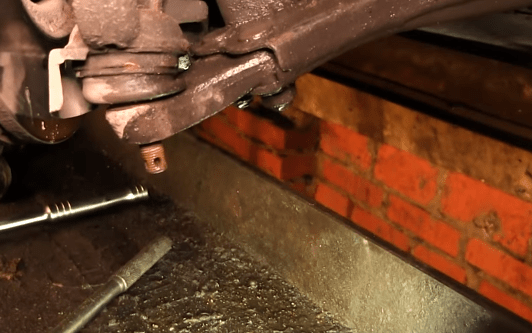

3. Откручиваем гайку крепления пальца шаровой опоры.

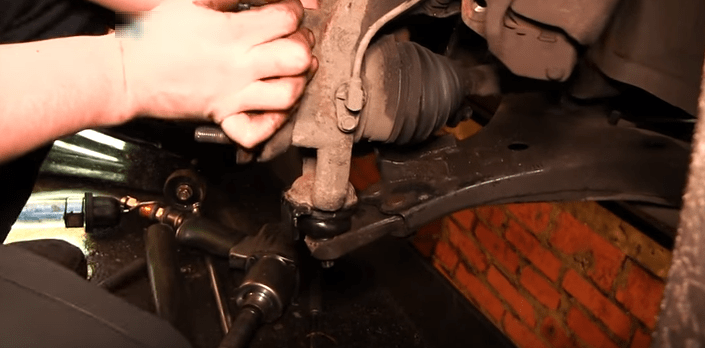

4. С помощью съемника выпрессовываем палец шаровой из рычага.

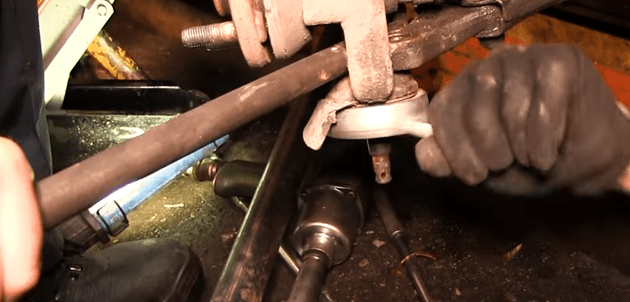

Если нет съемника можно воспользоваться слегка колхозным методом. Вставляем монтировку так чтобы она упиралась в кулак и давила на рычаг. Помощник жмет на монтировку, а вы бьете молотком по рычагу в то место где вставляется палец. Чтобы он быстрей вышел пользуйтесь проникающей смазкой.

5. Ключом на пятьдесят откручиваем шаровую опору. Если мешает грязевой кожух пыльника, отогните его.

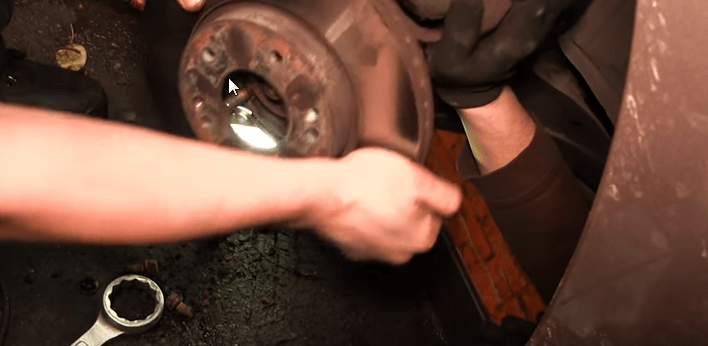

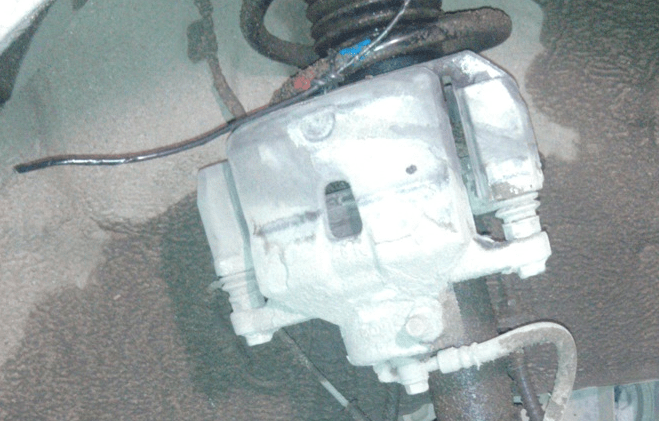

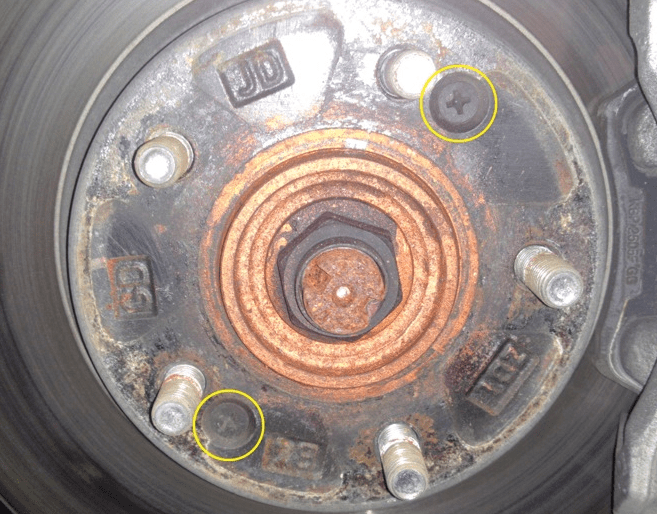

Бывают случаи что ключом не подобраться. К примеру тело рожкового ключа большое, и он не влазит, мешает тормозной диск. Так же если у вас головка на пятьдесят, то в большинстве случаев диск тоже будет мешать. Для выхода из этой ситуации снимаем суппорт и тормозной диск. Для этого откручиваем два болта крепления скобы суппорта и снимаем его целиком. Если суппорт не снимается, аккуратно разожмите тормозные колодки плоской отверткой. Только не упирайте отвертку в фрикционный материал колодки. После снятия суппорта подвешиваем его на крючок чтобы он не висел на шланге. Далее откручиваем два винта и снимаем тормозной диск. Диск частенько прикипает к ступице, чтобы его снять нужно несильно постучать по нему молотком или деревянной киянкой.

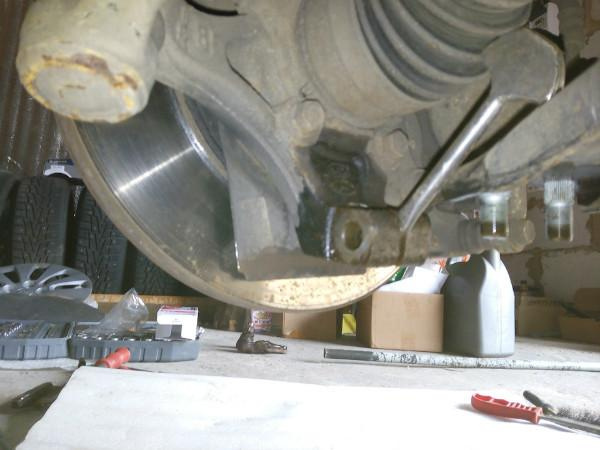

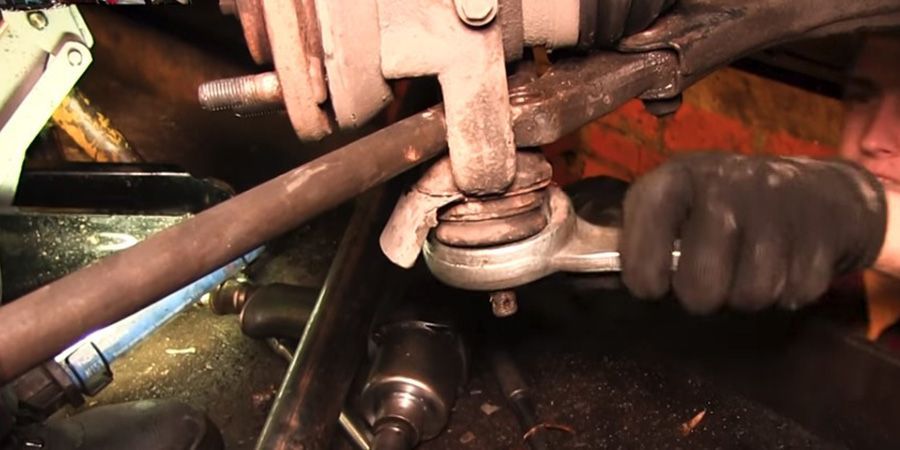

После снятия тормозного диска получаем очень хороший доступ чтобы открутить шаровую опору. В момент когда будете срывать опору, попросите помощника придержать монтировкой кулак от поворота. На фото ниже показано как упереть монтировку.

Еще в момент откручивания смотрите за тем чтобы машина не упала с домкрата, для страховки подложите снятое колесо под машину.

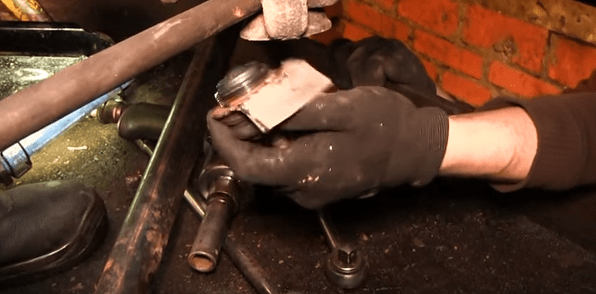

6. Снимаем транспортировочный колпачок с новой шаровой опоры, наживляем и затягиваем. Затягиваем так же как и срывали, один держит, другой затягивает.

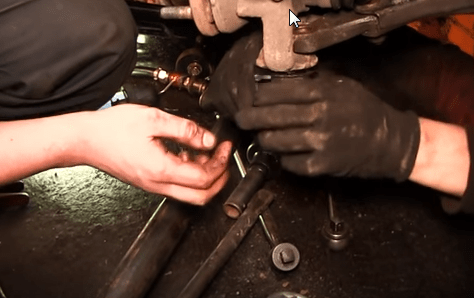

7. Вставляем палец шаровой в кулак.

8. Закручиваем гайку крепления пальца шаровой и устанавливаем шплинт.

Корейцы не дают с оригинальной шаровой новую гайку и шплинт, поэтому гайку закручиваем старую, а шплинт покупаем и ставим новый.

9. На шаровой опоре есть две выемки для контровки против раскручивания. Берем керно и заминаем края.

10. Устанавливаем тормозной диск и суппорт. При закручивании болтов скобы суппорта желательно использовать фиксатор резьбы.

11. Устанавливаем колесо.

Совет

Обычно бывает так что выходит из строя одна шаровая опора. Люди меняют одну и радуются. Но радость длиться недолго, обычно если износилась одна шаровая другая уже на подходе. Рекомендую менять шаровые парой.

После замены шаровой опоры на Киа Сид не нужно регулировать углы установки колес. Но бывают редкие случаи когда углы регулировались на разбитой шаровой опоре. В таком случае нужно обязательно производить регулировку. Случаи такие конечно редкость потому что в любой нормальной мастерской перед тем как регулировать углы установки колес, проверяют основные детали ходовой.

Видео урок

Порядок работ

Замена плавающих сайлентблоков Киа Сид ED, JD :

• Поднимаем авто на подъемнике;
• Снимаем колесо задней подвески со стороны замены;
• Для замены сайлентблока в кулаке под узел ставим гидроупор, чтобы его разгрузить, далее отдаем гайку и вынимаем болт его крепления к проушине рычага;
• Освобождаем кулак с сайлентблоком из проушины рычага;
• Выпрессовываем сайлент  из тела кулака с помощью специального съемника;
• Впрессовываем новое изделие в кулак, предварительно нанеся сверху сайлента небольшой слой смазки;
• Заводим кулак в проушину рычага, совмещаем отверстия и устанавливаем новый смазанный болт, накручиваем гайку его крепления и затягиваем предписывающим моментом;
• Убираем упор;
• Ставим на место колесо и опускаем авто с подъемника.
