Топливный фильтр Киа Спортейдж 3

Когда менять

В регламенте технического обслуживания Киа Спортейдж 3 прописано, что в автомобилях с бензиновым ДВС фильтр очищающий топливо служит 60 тыс. км., а с дизельным – 30 тысяч. Это справедливо для европейских стран, у нас же качество топлива не так высоко. Опыт российской эксплуатации показывает, что в обоих случаях интервал полезно сократить на 15 тыс. км.

Для бесперебойной работы мотора важно, чтобы в камеры сгорания поступало определённое количество топлива. Грязный топливный фильтр становится препятствием на пути горючей жидкости, а скопившаяся в нём грязь может пройти дальше по топливной системе, забивая форсунки и откладываясь нагаром на клапанах.

В лучшем случае это приведёт к неустойчивой работе двигателя, в худшем – к поломке и дорогому ремонту.

Понять, что необходима замена элемента можно по следующим симптомам:

1. заметно увеличился расход топлива;
2. мотор запускается неохотно;
3. снизилась мощность и динамика – машина с трудом едет в гору и медленно разгоняется;
4. при работе на холостых оборотах стрелка тахометра нервно прыгает;
5. двигатель может заглохнуть после резкого ускорения.

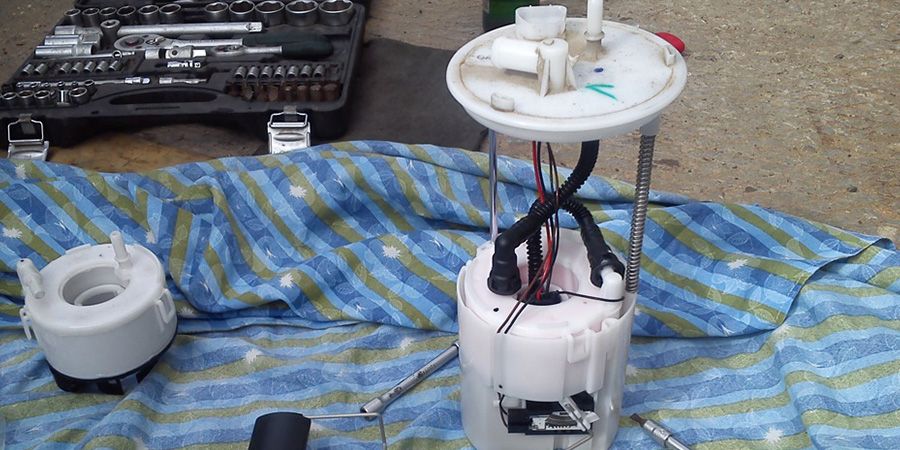

Признаки изношенности

Наравне с соблюдением периодичности замены рекомендуем обращать внимание на характерные симптомы, которые скажут о сильном загрязнении бензинового фильтра. В список таких признаков входит:

• проблемы с запуском мотора (очень часто глохнет без видимой причины);
• вялая реакция двигателя на педаль газа;
• регулярное появление засоров в топливопроводе;
• ускоренный износ отдельных элементов системы впрыска;
• повышение расхода горючего.

Данные признаки могут говорить о нескольких проблемах, начиная от засорения топливного фильтра и заканчивая загрязнением форсунок, воздушного фильтра или поломкой топливного насоса.

Более точный метод диагностики – замерить давление. Для этого понадобится правильно подключить манометр и провести несколько экспериментов. Согласно технической документации к автомобилю, давление топлива должно составлять 2,7 кГс/см2, при отключенном от регулятора вакуумном шланге показатель должен вырасти до 3,2 кГс/см2, а минимально допустимое значение через 5 минут после отключения зажигания – 1,5 кГс/см2. Если один или все показатели на практике меньше описанных, ищите проблему в фильтре или топливном насосе.

Диагностика неполадок

Желательно заменять топливный фильтр согласно регламенту – через каждые 60 тысяч километров. Лучше не рисковать, и не использовать его более 65 тысяч километров. Российские дороги же, в свою очередь, «убьют» фильтр уже через 35-45 тысяч километров. Более того, качество бензина тоже сказывается на сроках эксплуатации – а оно оставляет желать лучшего.

Самые частые «симптомы» того, что пора менять фильтр:

• расход топлива сильно повысился;
• двигатель плохо реагирует на нажатие педали газа;
• машина глохнет, мотор плохо запускается;
• в топливопроводе постоянно возникают засоры;
• элементы системы впрыска быстро изнашиваются.

Именно поэтому самое рациональное решение – это заменять фильтр как минимум раз в два года. В противном случае элементы системы подачи топлива (например, форсунки) перестанут корректно работать.

Самый худший исход событий – это выход двигателя из строя. Если вы не хотите переплачивать за полный ремонт машины, лучше соблюдать требования регламента. Более того, расходники стоят недорого – не более четырехсот-пятисот рублей.

Чтобы провести точную диагностику, замерьте давление манометром и сверьте его с показателями в технической документации. Сильные отклонения от указанных там значений – гарантия того, что фильтр нужно заменить.

Подбираем топливный фильтр на Sportage 3

Фильтр тонкой очистки у Киа Спортейдж 3, топливом которого является бензин, находится в баке и скомпонован в отдельный модуль вместе с насосом и датчиками. При этом не придётся менять всю конструкцию в сборе или долго и мучительно отсоединять нужный элемент. Ситуацию упрощает резьбовое соединение.

Лючок, через который вынимается узел, спрятан под задним диваном.

Перед подъемом сиденья придётся открутить крепящий его болт в подполье багажника (он расположен за запасным колесом).

Выбирая топливный фильтр, обратите внимание, что у Киа Спортейдж 3 разных годов выпуска он различается размерами. В период с 2010 по 2012 годы ставили элемент с артикулом 311123Q500 (такой же устанавливали на Hyundai IX35). Для более поздних годов подойдёт с номером 311121R000, он на 5 мм длиннее, но меньше диаметром (встречается на Хёндэ i10, Киа Соренто и на Рио третьего поколения).

Аналоги для Sportage 3 до 2012 года:

• KORTEX KF0063;
• LYNXauto LF-961М;
• Nipparts N1330521;
• Japan Parts FC-K28S;
• NSP 02311123Q500.

Аналоги для Спортейдж 3, выпущенных после 10.09.2012:

• АМD AМD.FF45;
• FINWHALE PF731.

Фильтр-сетка грубой очистки нуждается в замене в случае нарушения её целостности, артикул 31060-2Р000.

Если под капотом Kia Sportage 3 дизель – ситуация упрощается. Во-первых, не придётся снимать задние сиденья и лезть в бак с топливом − нужный расходник находится в моторном отсеке. Во-вторых, нет путаницы с годами выпуска – фильтр един для всех модификаций. Более того, такой же элемент установлен во внедорожнике предыдущего поколения.

Каталожный номер оригинала: 319224Н000. Иногда встречается под таким артикулом: 319224Н001. Размеры топливного фильтра: 141х80 мм, резьбовое соединение М16х1.5.

Где находится

Топливный фильтр в автомобиле Киа Спортейдж находится между насосом и баком. Таким образом, в мотор поступает бензин благодаря работе насоса, а сам он защищает бак от попадания в него сторонних примесей, которые со временем будут влиять на работоспособность двигателя, путём забивания форсунков.

Месторасположение фильтра

Замена фильтрующей детали в автомобиле Киа Спортейдж может производиться и собственными руками. Это достаточно трудоёмкий процесс, но вполне выполнимый.

Периодичность замены топливного фильтра

Главная проблема заключается в том, что топливный фильтр бензиновый «Киа-Спортейдж-3» располагается не под капотом, а непосредственно в бензобаке, при этом спрятан в пластиковом корпусе. Просто достать и проверить, насколько он загрязнен, не получится. В связи с этим, автомобилисты строго должны соблюдать требования регламента. В Kia Sportage заменять фильтр для топлива следует каждые 60 тысяч километров. Некоторые водители дотягивают до 67-70 тысяч, но это уже крайне рискованно.

Учитывая качество бензина и суровые условия эксплуатации, на отечественных дорогах с одним фильтром можно проездить 35-40 тысяч. После такого пробега лучше заменить компонент, иначе придется столкнуться с вытекающими последствиями. Если автомобиль используется редко, старайтесь заменять фильтр один раз в 2 года (в регламенте этот показатель увеличен до 4 лет).

Если фильтр долго не менять, то забьются и выйдут из строя форсунки, а также другие элементы системы подачи топлива. В самых худших ситуациях это грозит полной поломкой двигателя. Тогда уже придется думать о поиске средств на капитальный ремонт. Не стоит доводить до такого, учитывая, что стоимость таких «расходников», как правило, — это сотни рублей.

Выбор топливного фильтра на Kia Sportage 3

Что касается атмосферных двигателей с синхронным впрыском, то качества неоригинальных фильтроэлементов в среднем ценовом диапазоне вполне достаточно для нормальной работы коробки передач. Для дизельных двигателей и бензиновых двигателей с непосредственным впрыском топлива рекомендуется использовать только оригинальные фильтрующие элементы.

Система питания

Фильтр тонкой очистки (артикул 31112-3q500) и сетка топливного насоса (31060-2P000) на Kia Sportage III расположены в баке. Чтобы поменять фильтры самостоятельно, нужно:

• шлицевая отвертка и крестовая отвертка;
• торцевая головка на 8, 14;
• удлинитель, отвертка или трещотка;
• плоскогубцы.

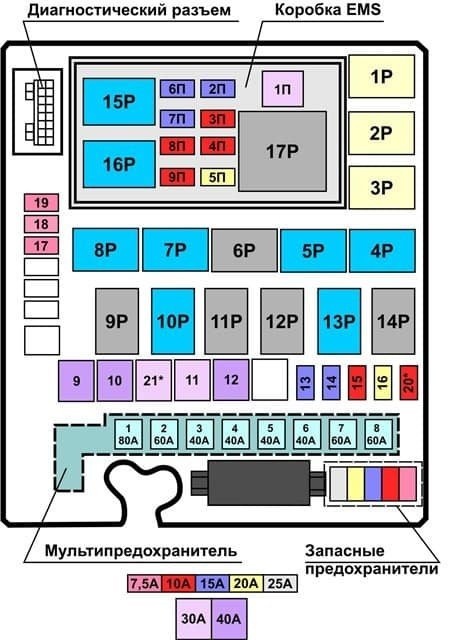

Чтобы свести к минимуму утечку топлива, перед заменой фильтров тонкой и грубой очистки сбросьте давление в топливопроводе. Запустите двигатель, затем извлеките предохранитель топливного насоса (6P в блоке EMS). Отключение подачи газа останавливает двигатель и поддерживает безопасное для использования давление в трубопроводе.

Выбираем фильтр для Kia Sportage

Если вы решили лично менять топливный фильтр в своей «Киа», то на ваши плечи ложится и покупка этой детали. Лучшим приобретением станет фирменный фильтр, который стоял в машине до этого. Владельцам машины выпуском до 10.09.2012 следует покупать непосредственно фирменный фильтр (каталожный номер 31112-3Q500) и сетку грубой очистки (каталожный номер 31060-2P000). В оригинальных деталях вам не придется сомневаться. Они со 100% вероятностью совместимы с вашей иномаркой. Единственная проблема – это цена. Если стоимость бьет по кошельку, можете посмотреть несколько аналогов, таких как:

• LYNXAUTO LF-961M;
• NIPPARTS N1330521;
• JAPAN PARTS FC-K28S;
• NSP NSP02311123Q500.

Для владельцев Kia, выпущенных после 2012 года, нужно искать оригинальный фильтр 31112-1R000 (в каталоге также может обозначаться как S31112-1R000). Его аналогами являются модели AMD AMD.FF45, NIPPARTS N1330330, PMC PCA-060, LYNXAUTO LF-993M. В дополнение покупается сеточка с каталожным номером 31184-1R000. Ее аналогами являются фильтры грубой очистки бренда KROSS (KM79-01114) и от компании NSP (NSP02311841R000). Обязательно проверяйте совместимость фильтра и сеточки грубой очистки. Стоимость изделий в разных магазинах отличается, но отклонения, как правило, составляют несколько сотен рублей.

Покупайте продукцию только проверенных временем брендов. Не забывайте перед покупкой визуально осматривать детали на наличие дефектов, трещин в пластике или вмятин корпуса. Как только все детали куплены, можно делать замену топливного фильтра Kia Sportage 3.

Процесс замены

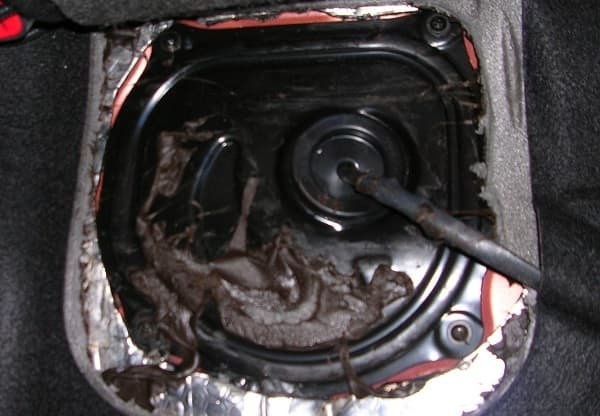

В первую очередь необходимо убрать заднее сидение автомобиля, часть звукоизоляции и коврики. Для получения доступа к фильтру необходимо при помощи отвертки открутить пыльник, который крепится на четыре винта.



Далее нужно аккуратно приподнять крышку и отключить разъем проводов от топливного насоса. Желательно предварительно очистить от грязи крышку насоса.

После чего отключаются обе топливные магистрали и приподымается оранжевая фиксирующая кнопка.С двух сторон необходимо нажать пальцами на голубые защелки и отжать топливную трубку от топливного насоса.При помощи головки на 8 мм необходимо открутить 8 винтов на поверхности крышки бензинового насоса.

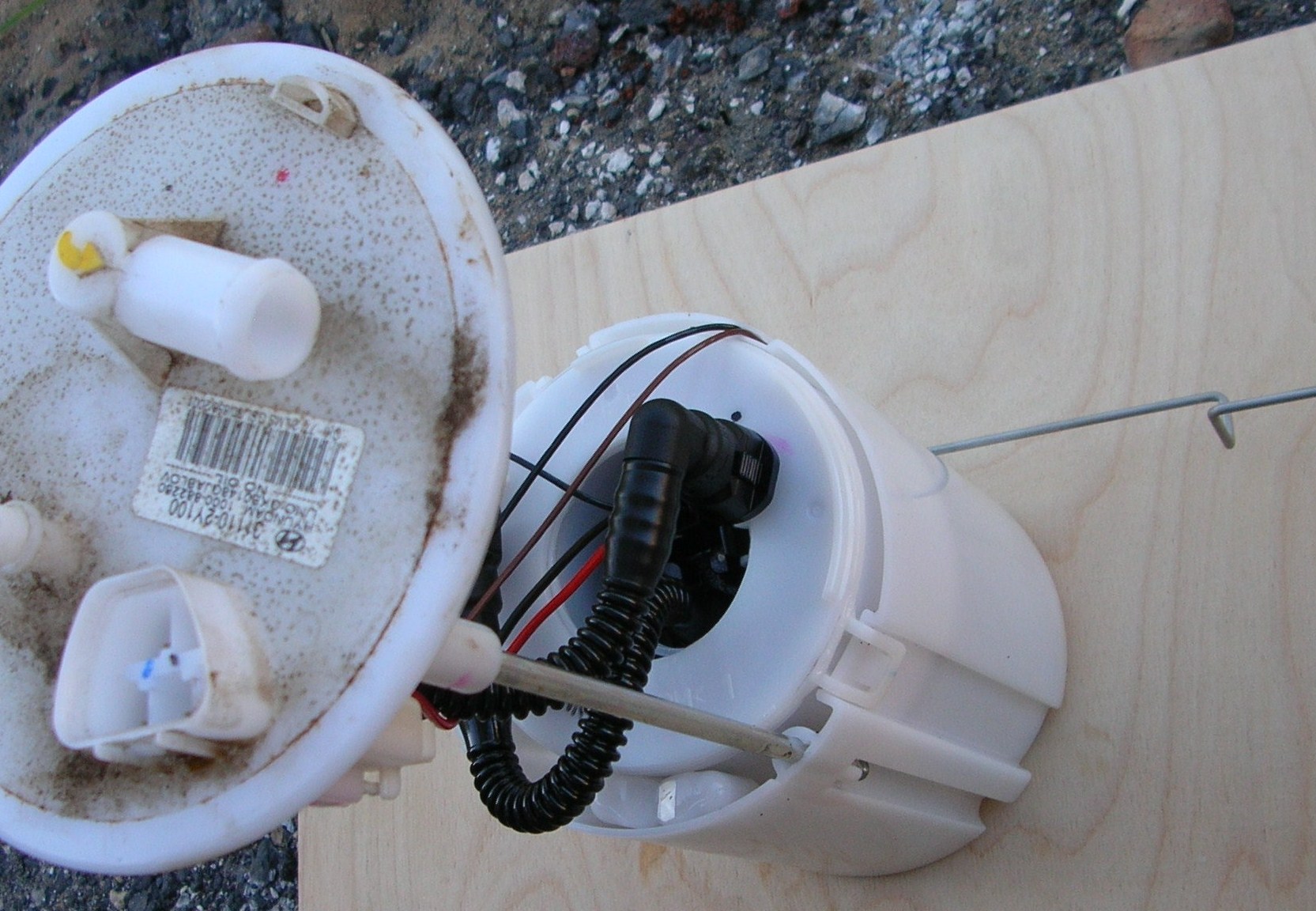

Вынуть из бака открученный насос. Вытаскивать насос рекомендуется под небольшим углом, чтобы из него вытекло топливо и осталось в баке.

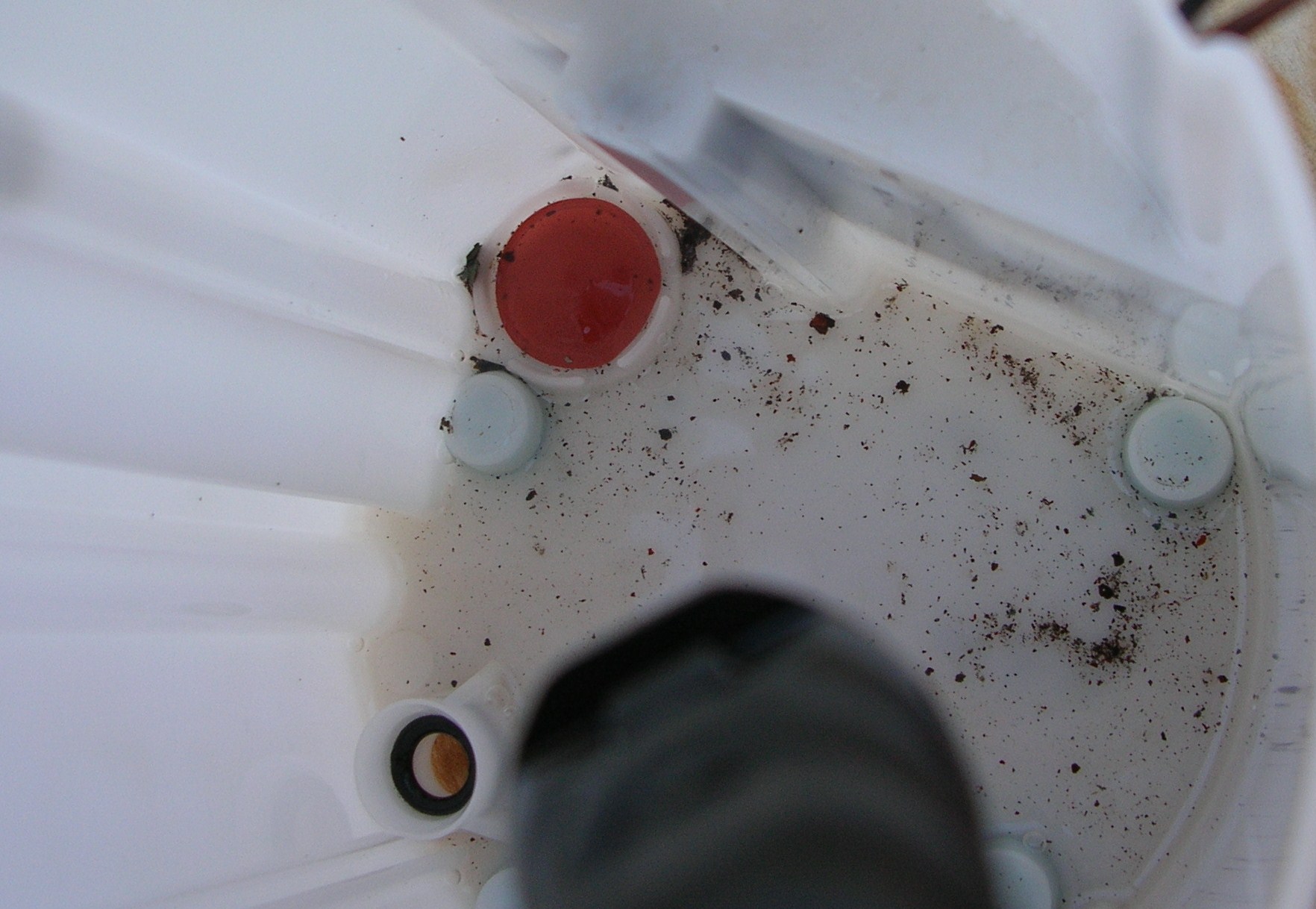

Перед началом разборки топливного насоса рекомендуется предварительно очистить его поверхность.

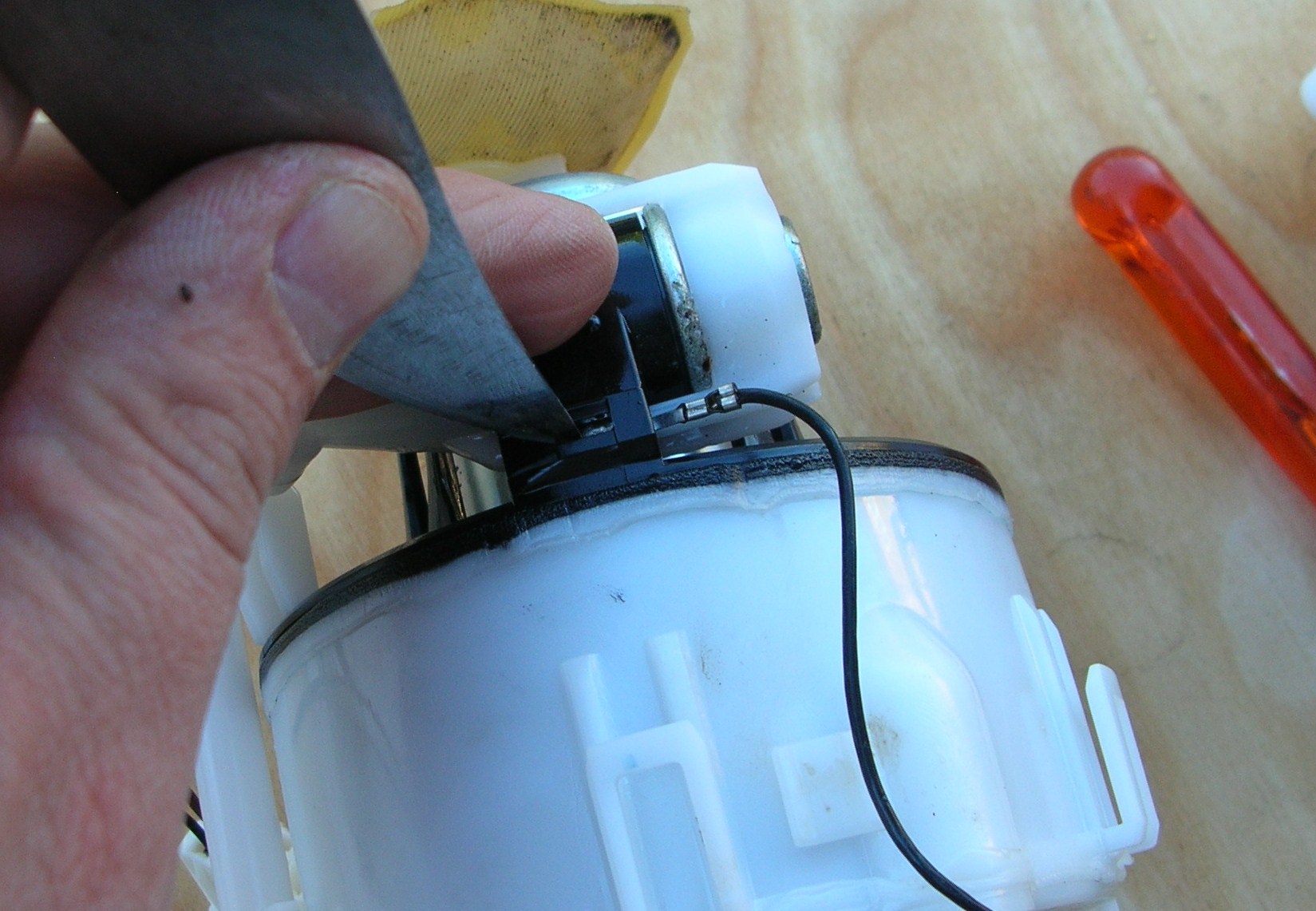

Далее необходимо отсоединить два разъема от моторчика бензинового насоса и его крышки, а также отсоединить клапан от топливного фильтра, который крепится на двух металлических защелках.

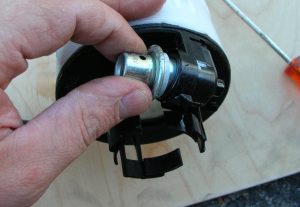

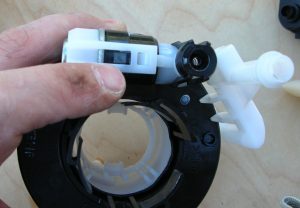

На следующем этапе необходимо извлечь клапан из фильтра, при этом нужно быть аккуратным, чтоб не потерять и не повредить уплотняющее кольцо. Далее отсоединяется нижняя часть топливного насоса. По кругу отсоединить пластиковые защелки.Разъединить верхнюю часть насоса. При помощи отвертки, демонтировать фиксатор, при этом придерживайте рукой направляющую, чтоб не потерялась. Поддев тонкой отверткой пластмассовые защелки, потянуть вверх от фильтра крышку с патрубком, при этом не потеряйте уплотнительное кольцо.Отсоединив поочередно два фиксатора и потянув фильтр вверх, демонтируется топливный фильтр из корпуса.



Далее устанавливается новый фильтр и производится сборка в обратном порядке.

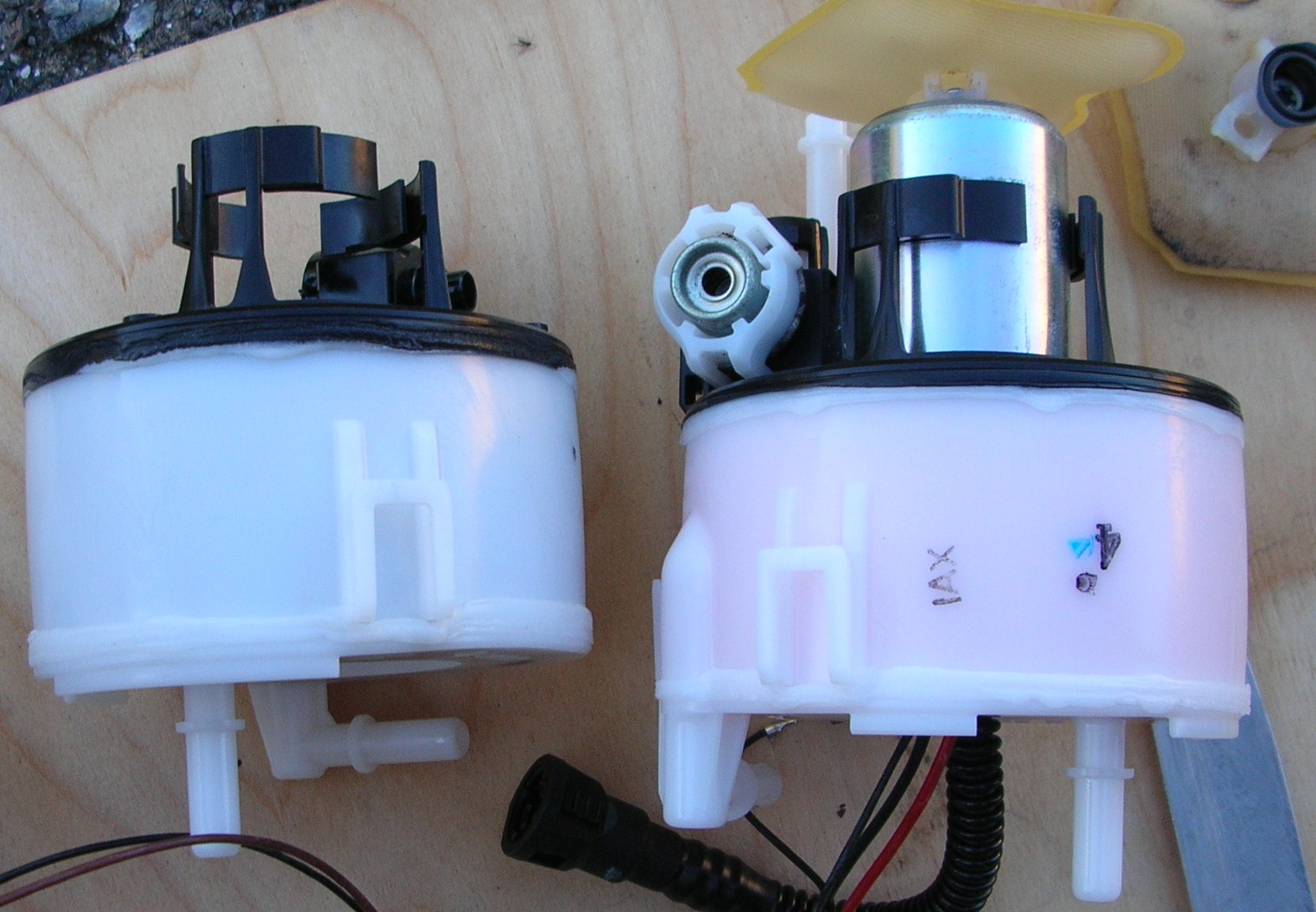

Для сравнения старый и  новый фильтр после замены:

Замена топливного фильтра на Спортейдж 3 – несложная процедура, которая занимает всего час времени и минимум усилий.

Замена топливного фильтра (бензин)

Прежде чем приступать к демонтажу модуля Киа Спортейдж 3, следует запастись необходимым инструментом:

• гаечный ключ «на 14»;
• вороток с трещоткой;
• головки 14 и 8 мм;
• отвёртка крестовая ph2;
• маленькая плоская отвёртка;
• пассатижи;
• кисточка или портативный пылесос;
• ветошь.

Чтобы упростить снятие модуля Sportage 3 и не расплескать горючую жидкость в салоне автомобиля, надо снизить давление в магистрали подачи топлива. Для этого откройте капот и, отыскав блок предохранителей, выньте предохранитель, отвечающий за работу бензонасоса. После этого запустите мотор, подождите пока он заглохнет, выработав весь оставшийся в системе бензин.

Теперь необходимо вынуть топливный фильтр Киа Спортейдж 3:

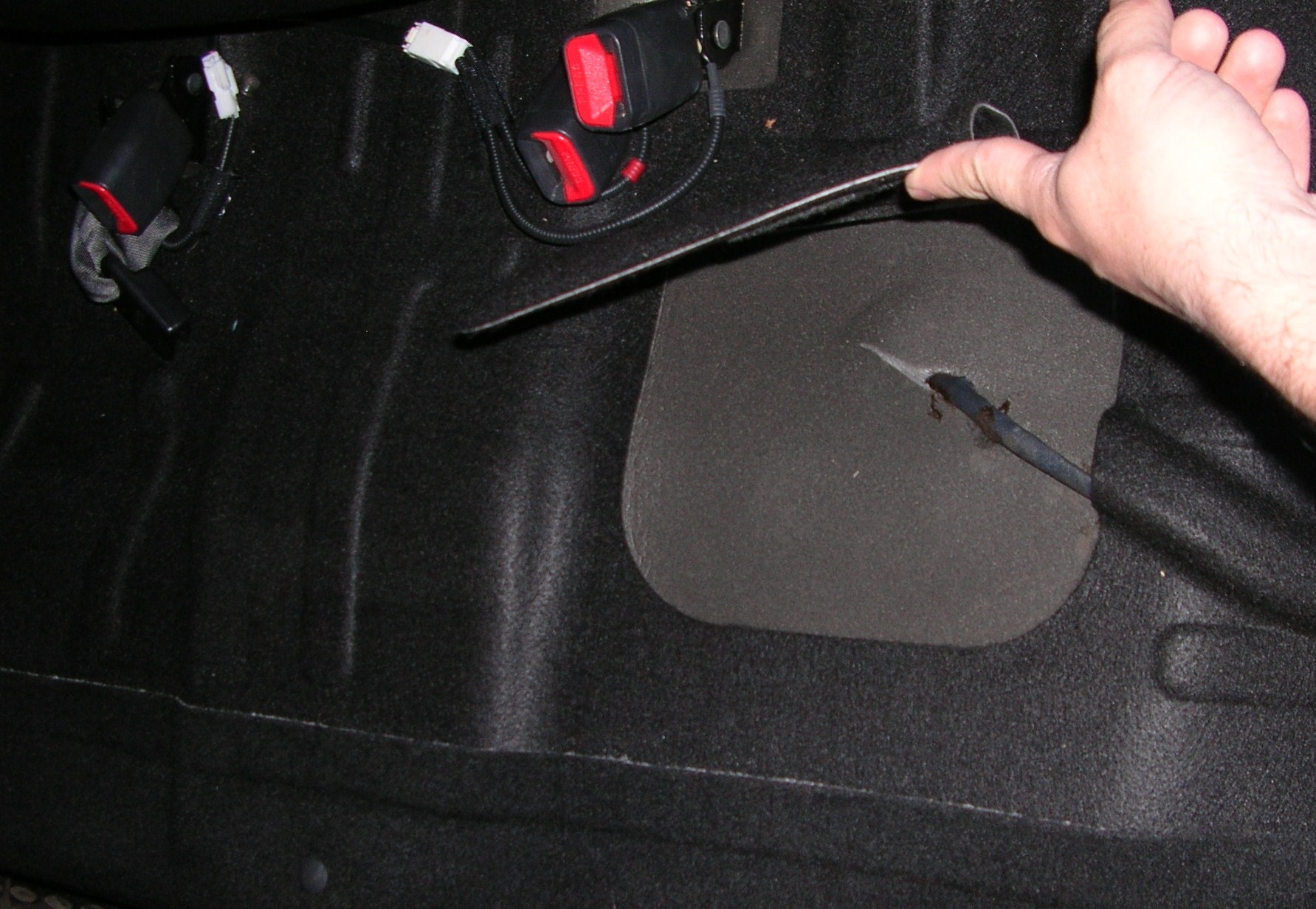

1. Снимите фальшпол в багажном отделении, отсоединив его от направляющих, сложите спинку сиденья (широкую часть).

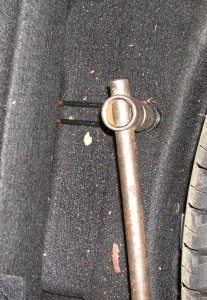

2. Открутите болт, удерживающий подушку дивана. После этого потяните сиденье вверх, освобождая от фиксаторов.



3. Под ковриком находится лючок. Снимите его, открутив четыре болта.

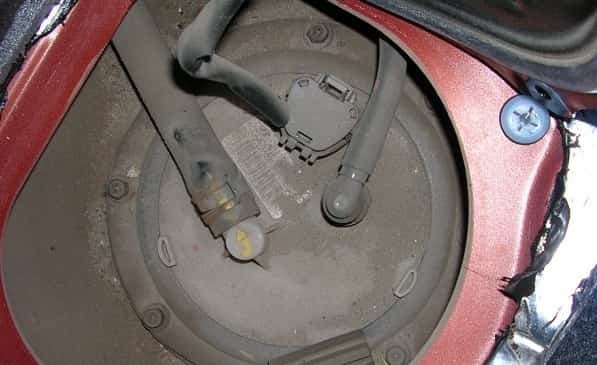

4. Кистью или пылесосом тщательно уберите всю накопившуюся под ним грязь, иначе всё это попадёт в бензобак.
5. Отсоедините шланги «обратки» и подачи топлива (в первом случае, сдёрнув хомут пассатижами, во втором – утопив зелёный фиксатор) и электрическую фишку.
6. Открутите винты на крышке.
7. Выньте модуль. Действуйте аккуратно – можно случайно погнуть поплавок или расплескать бензин.

Дальнейшую работу по замене проводить лучше на чисто убранном рабочем месте.

Замена топливного фильтра Киа Спортейдж 3

• Снимите подушку заднего сиденья (крепления находятся за запасным колесом под крышкой багажника). Обязательно отсоедините разъем нагревательного элемента, прежде чем снимать подкладку.

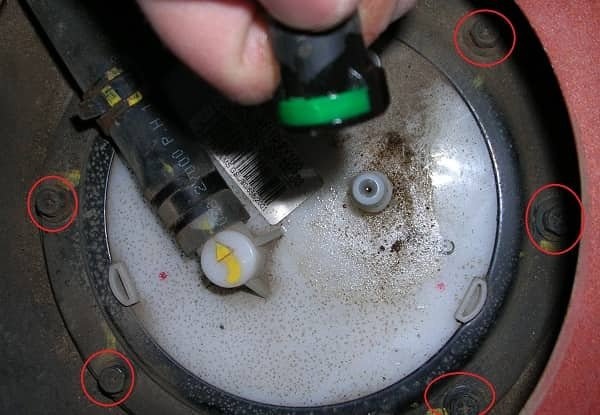

• Отверните 4 винта крепления крышки топливного бака.

• Отсоедините вилку питания. Чтобы пыль и грязь не попали в бак при снятии канистры, максимально очистите седло.

• С помощью плоскогубцев сожмите самоблокирующийся хомут на шланге вентиляции топливного бака и снимите его с фитинга.

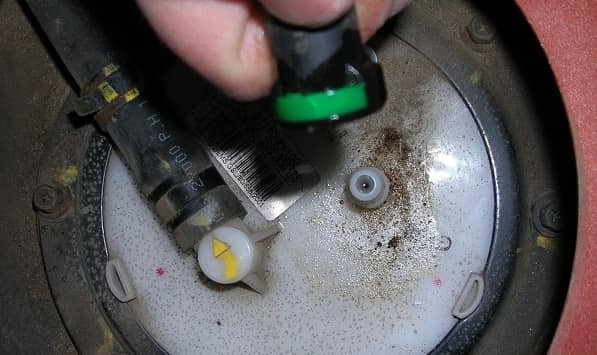

• Нажмите на зеленый пластиковый зажим, чтобы освободить защелку и снять топливопровод.

• Снимите металлическую пластину крепления топливного модуля (крепится винтами 8 x 8).

• Аккуратно снимите топливную секцию, стараясь не повредить поплавок указателя уровня топлива.
