Тормозные колодки Киа Сид – размеры и замена

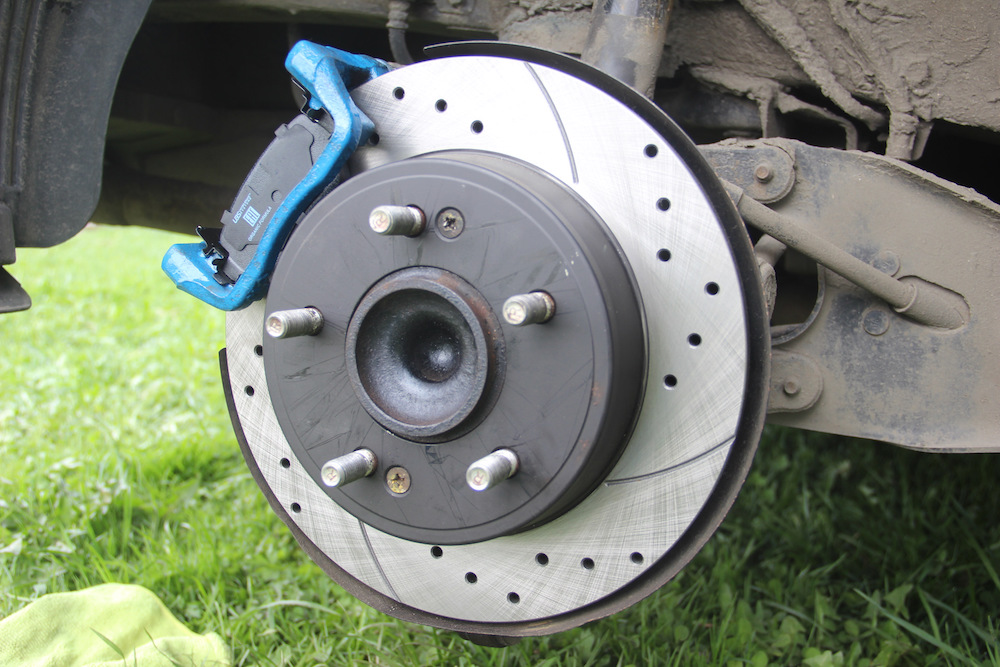

Размеры колодок для «Киа Сид» разных поколений

Элементы имеют вид металлических пластин. Необходимую силу трения при торможении колодки получают от фрикционных накладок. Различают два вида компонентов: для дисковых и барабанных тормозов.

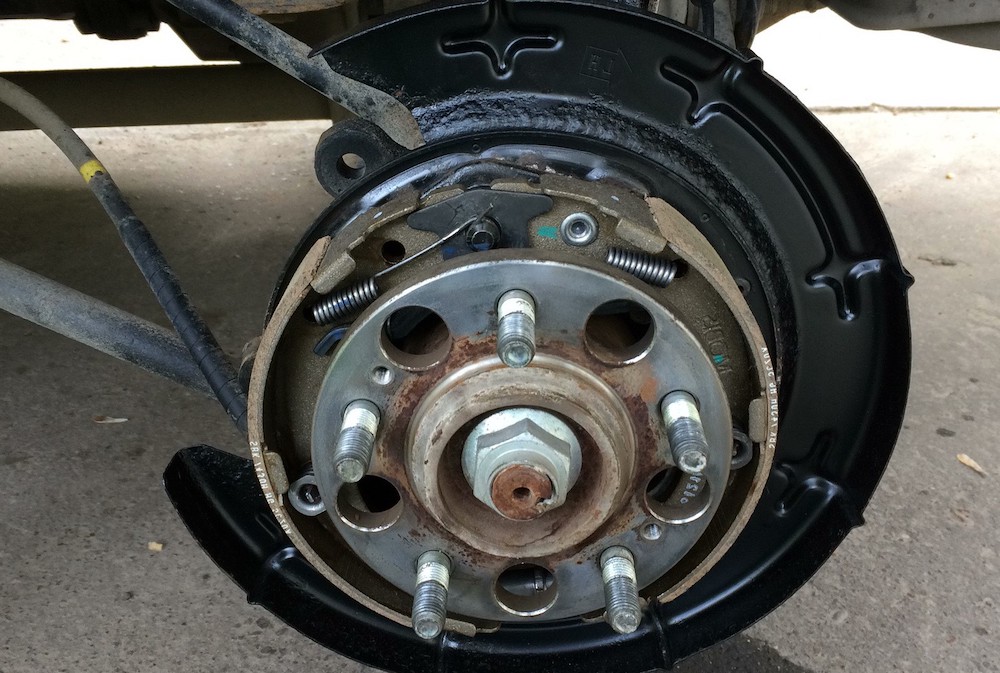

Автомобиль «Киа Сид» доступен россиянам в двух генерациях: к первому поколению относят авто, выпущенные с 2006 по 2012 гг., ко второму – с 2012 по 2017 года. «Сиды» идут с конвейера с дисковыми тормозами на задних и передних осях. Однако стояночный механизм в раннем поколении барабанный. Позднее стали устанавливать механические ручники, а в некоторых модификациях – прогрессивные электрические (EPB).

Тормозные колодки Kia Ceed имеют следующие параметры (длина, ширина, толщина):

• 2006-2012 гг. Передние – 130х58х16-17 мм, задние – 93х41х15-16 мм, стояночные – 170х27 мм.
• 2012-2017 гг. На передней оси установлены элементы – 133х60х16,2-18 мм, размеры для дисков R16 – 141х60х16,2-18 мм. Задние с механическим ручным тормозом – 95х43х14,7-15,2 мм. Задние с ЕРВ – 100х41х14,9-16,1 мм.

Для комплектации автомобиля «Киа Сид» тормозные автокомпоненты поставляет южнокорейская компания Sangsin Brake.

Оригинальные

Артикул                                                    Артикул

58302A2A30 Механический ручной тормоз		58302A6A20 Электрический стояночный тормоз
SANGSIN BRAKE SP1536	—/—	Fenox BP43056
TRW GDB 3585	—/—	SANGSIN BRAKE SP 1401
NiBK PN-0538	—/—	SANGSIN BRAKE SP 1409

Заменители (2012 — 2017 гг.)

Артикул                                           Артикул

SANGSIN BRAKE SP1400		NiBK PN-0537
TRW GDB 3549		SANGSIN BRAKE SP 1403
NiBK PN-11001		Textar 2491501
SANGSIN BRAKE SP1536		Fenox BP43056
SANGSIN BRAKE SP 1401	—/—	TRW GDB 3585
58101A6A20 R16	—/—	NiBK PN-0538
58101A6A00 R15	—/—	58101A6A70 R15
58302A6A20 R15	—/—	58101A6A02 R16
58302A2A30 R16	—/—	PARTS MALL PKA055
HSB HP1046	—/—	REMSA 139812

Признаки износа тормозных колодок

Эксплуатация транспортных средств с неисправными тормозами запрещена. Тормозную систему со всеми составляющими по рекомендации производителя проверяют на ТО каждый год или через 15 тыс. км пробега.

На износ компонентов влияют:

• стиль вождения автовладельца;
• условия эксплуатации машины;
• качество изготовления запчастей;
• исправность всей системы;
• тип трансмиссии (на АТ износ происходит быстрее, чем на МТ).

Положительно на старение деталей влияет антиблокировочная система.

Но колодки стираются, подавая следующие признаки:

• педаль проваливается в пол;
• при торможении вибрирует она или весь кузов автомобиля;
• появляется скрип и писк во время замедления авто;
• загорается индикатор на доске приборов (сигнал, однако, может быть ложным из-за ошибки в ЭБУ двигателем).

Если тормозной жидкости в емкости становится меньше нормы, это тоже признак неисправности системы.

Выбираем колодки для «Киа Сид»

Когда элементы износились до критического состояния, приходится выбирать новые колодки. Дефицита запчастей на авторынке нет. На тематических форумах водители живо обсуждают тему об оригиналах и аналогах компонента системы торможения. По отзывам пользователей, на «Сидах» хорошо работают и те, и другие запчасти.

Оригинальные

Автомобили 2006-2012 годов комплектовались колодками со следующими каталожными номерами:

• передние: 2006-2009 г. – 581011HA00, начиная с 2009 г. – 581011HA10;
• задние: 2006-2009 гг. – 583021HA00, начиная с 2009 г. – 583021HA10;
• ручник – 583501HA00.

Вторая генерация получила в комплектации колодки с артикулами:

• Передние. По 2013 г. выпуска – 58101A6A00. Модели 2013 года выпуска – 58101A6A01, для машин с 300-миллиметровыми дисками – 58101A2A25. Рестайлинг 20016 г. – 58101A6A02, для увеличенных дисков – 58101A6A70.
• Задние: 58302A2A30, с EPB – 58302A6A20.

Артикулы меняются, когда производитель машин выбирает другого изготовителя расходников.

Аналоги

Выбор аналогов для авто выпуска 2009-2012 широкий.

Передние колодки:

• SP 1240
• PN-0373
• MPK36

Задние колодки первого поколения «Киа Сид»:

• SP 1187
• PN-0436
• GDB 3421
• 2734790
• FN-11006

Передние колодки второй генерации «Сидов»:

• SP1400
• PN-0537
• GDB 3549

Передние тормозные колодки на «Киа Сид» 2014 г. для увеличенных (300 мм) дисков:

• SP 1403
• PN-11001
• 2491501

Задние колодки второго поколения «Киа Сид» с механическим стояночным тормозом:

• SP1536
• BP43056
• GDB 3585

Задние колодки автомобилей «Киа Сид» 2012-2017 годов выпуска с EPB:

• SP 1401
• PN-0538

Больший срок службы гарантируют изделия именитых производителей: SANGSIN, NiBK, Mando.

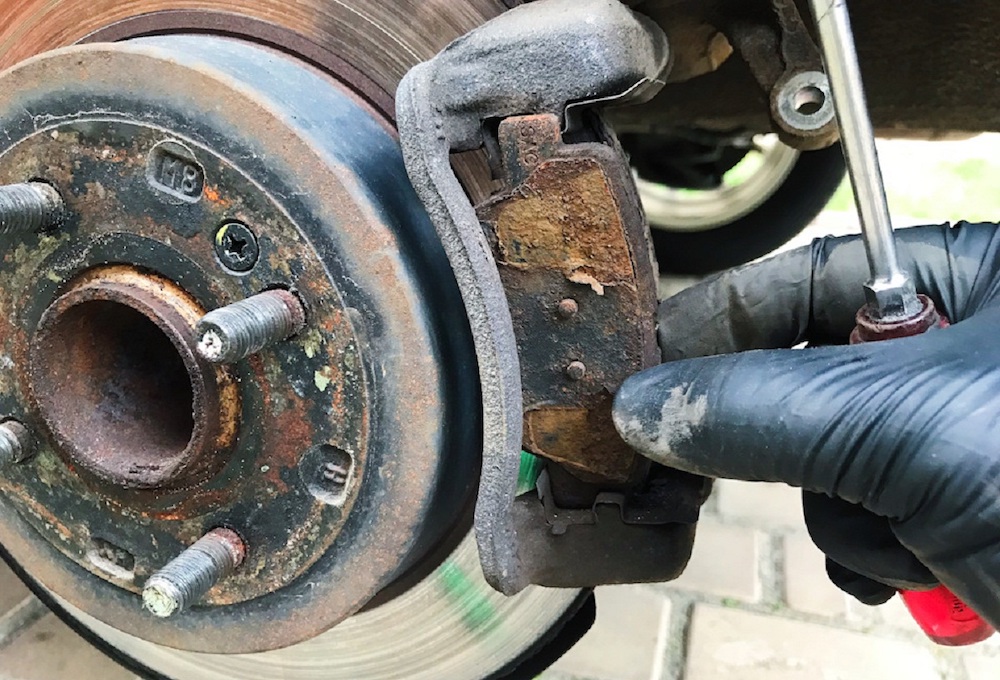

Какие задние тормозные колодки можно поставить на Kia Ceed (2 поколение)

Задние тормозные колодки представлены тремя типами: металлическим, полуметаллическим, органическим. Керамика устанавливается индивидуально по желанию владельца.

Замена тормозных колодок

Составляющие тормозной системы служат расходными материалами наравне с техническими жидкостями, ремнями, фильтрами. Передние колодки получают большую нагрузку, поэтому быстрее выходят из строя, менять их приходится чаще.

Набор инструментов и оборудования

Домашнему мастеру для замены колодок не нужно покупать специальное оборудование: все необходимые инструменты найдутся в гараже.

Для процедуры потребуются:

• домкрат;
• страховочные упоры под колеса;
• баллонный ключ;
• рожковый ключ на 17;
• набор шлицевых отверток;
• накидные ключи, либо головки с трещоткой (размер инструментов – 14 и 17);
• металлическая щетка;
• ветошь;
• приспособление для закачивания и откачивания тормозной жидкости (груша, шприц).

Позаботьтесь о средствах защиты – очках, перчатках. Приобретите средство для очистки тормозов и смазочные материалы.

Порядок замены передних колодок

На подготовительном этапе откройте бачок с ТЖ, чтобы наблюдать за уровнем жидкости. Поставьте авто на стояночный тормоз, поднимите на домкрат. Подстрахуйте задние колеса противооткатными упорами. Снимите колесо, которое помешает ремонту.

Тормозные колодки «Киа Сид» 2013 меняйте в следующем порядке:

1. Очистите суппорт металлической щеткой, протрите ветошью.
2. Открутите шпильку на корпусе скобы, воспользовавшись ключом на 17. Направляющий палец в этот момент придерживайте другим ключом.
3. Суппорт должен быть поднят вверх. Снимите последовательно внутреннюю и внешнюю направляющие колодок, уберите пластинчатые пружины.
4. Вставьте тормозной поршень в цилиндр (не повредите чехол).
5. Уберите грязь с направляющих и диска.
6. Поставьте новый комплект фиксирующих пружин и колодок. Устанавливая болт, смажьте резьбу анаэробным фиксатором, чтобы не раскрутилась.
7. Прокачайте тормозную педаль: подведите накладки к дискам.
8. Прикрутите колесо.

Проследите за уровнем ТЖ: долейте или уберите лишнее. Во время ремонта проверьте состояние пыльников: поставьте новые, если необходимо. Также проконтролируйте ход тормозного суппорта: нанесите на деталь консистентную смазку, если есть затруднение во время движения детали.
