Замена топливного фильтра Киа Спортейдж 3

Когда менять

Топливный фильтр представляет собой расходник, который необходимо менять каждые 50-60 тыс. км. Или каждый 3-4 года, в зависимости от качества топлива и стиля езды.

Но, стоит учесть, что завод изготовитель рекомендует на условиях хороших дорог и качественного топлива. В условии эксплуатации автомобиля в России нужно менять данные расходник каждые 25-30 тыс. км.

Как же определить, что топливный фильтр доживает последние дни? Самое основное – рывки при движении на высоких оборотах. В практике наблюдается, также, что двигатель «отказывается» запускать вообще.

Также поломке топливного фильтра присущи и такие явления, как повышенный расход топлива и заметное снижение мощности.

Замена топливного фильтра Киа Спортейдж 3:

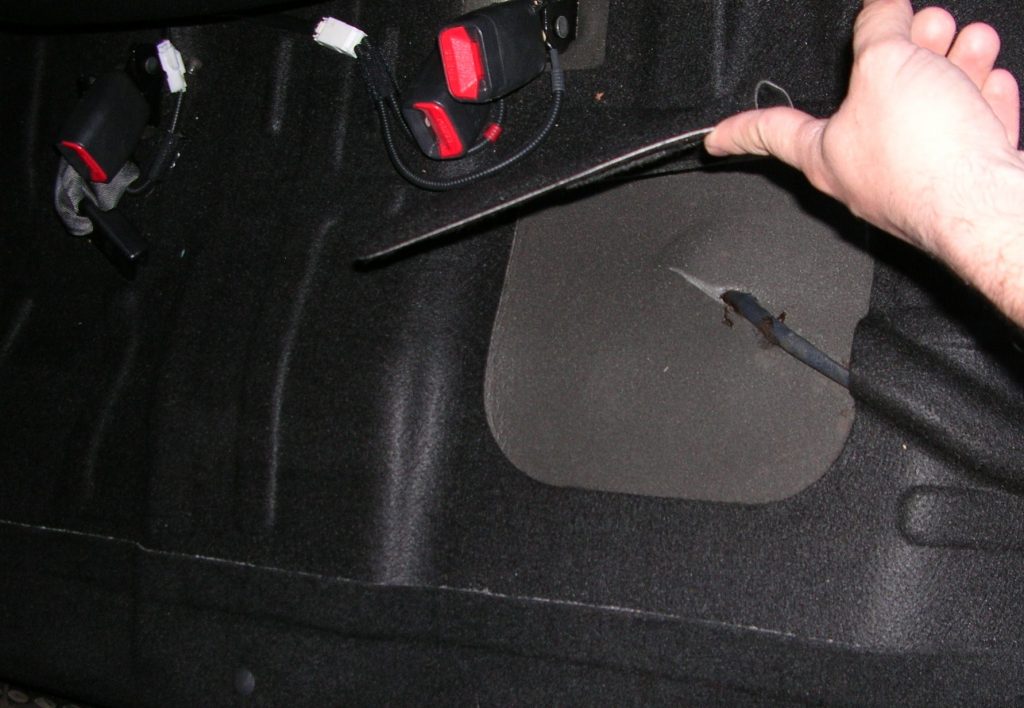

В первую очередь необходимо убрать заднее сидение автомобиля, часть звукоизоляции и коврики. Для получения доступа к фильтру необходимо при помощи отвертки открутить пыльник, который крепится на четыре винта.

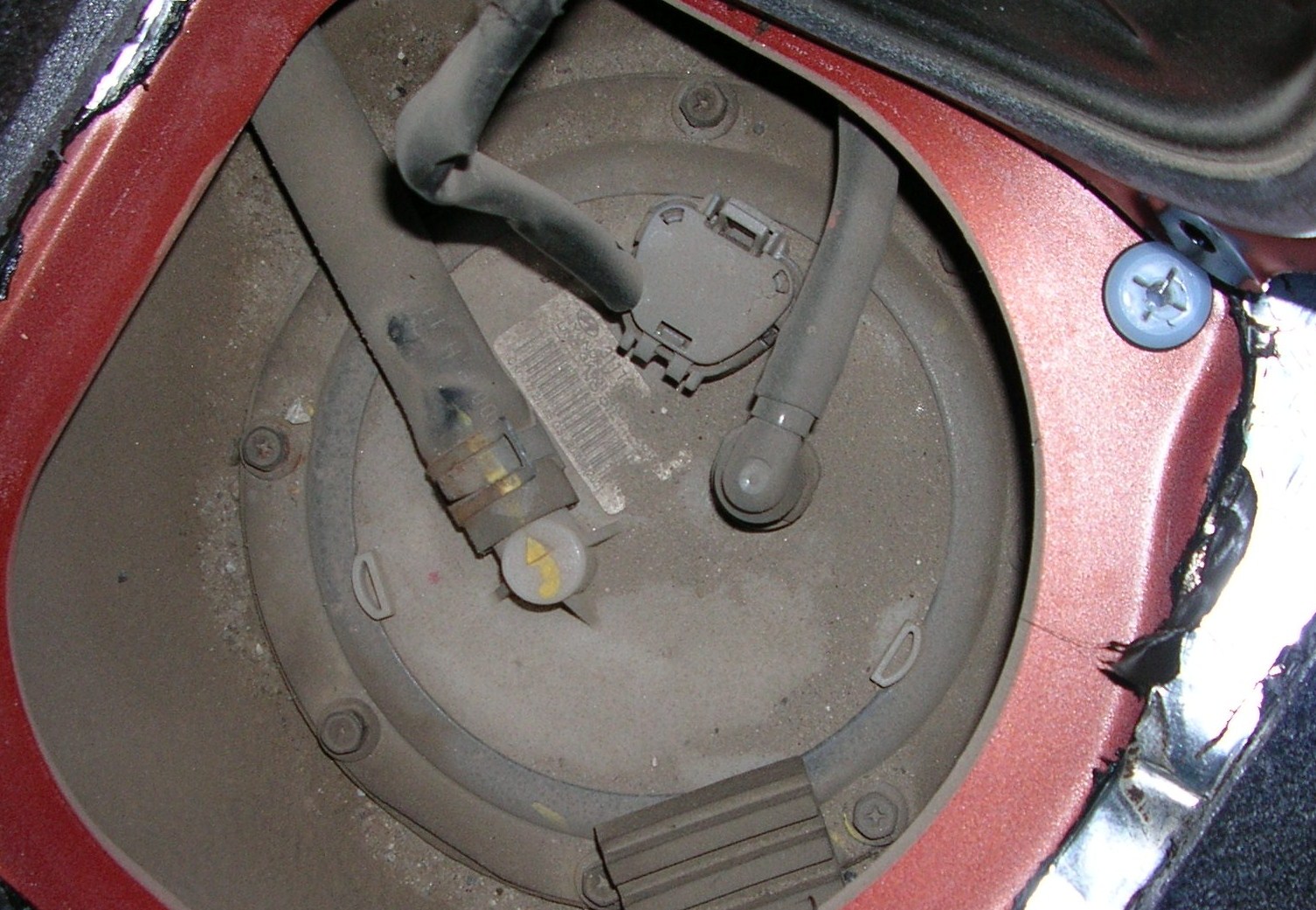

Далее нужно аккуратно приподнять крышку и отключить разъем проводов от топливного насоса. Желательно предварительно очистить от грязи крышку насоса.

После чего отключаются обе топливные магистрали и приподымается оранжевая фиксирующая кнопка.С двух сторон необходимо нажать пальцами на голубые защелки и отжать топливную трубку от топливного насоса.При помощи головки на 8 мм необходимо открутить 8 винтов на поверхности крышки бензинового насоса.

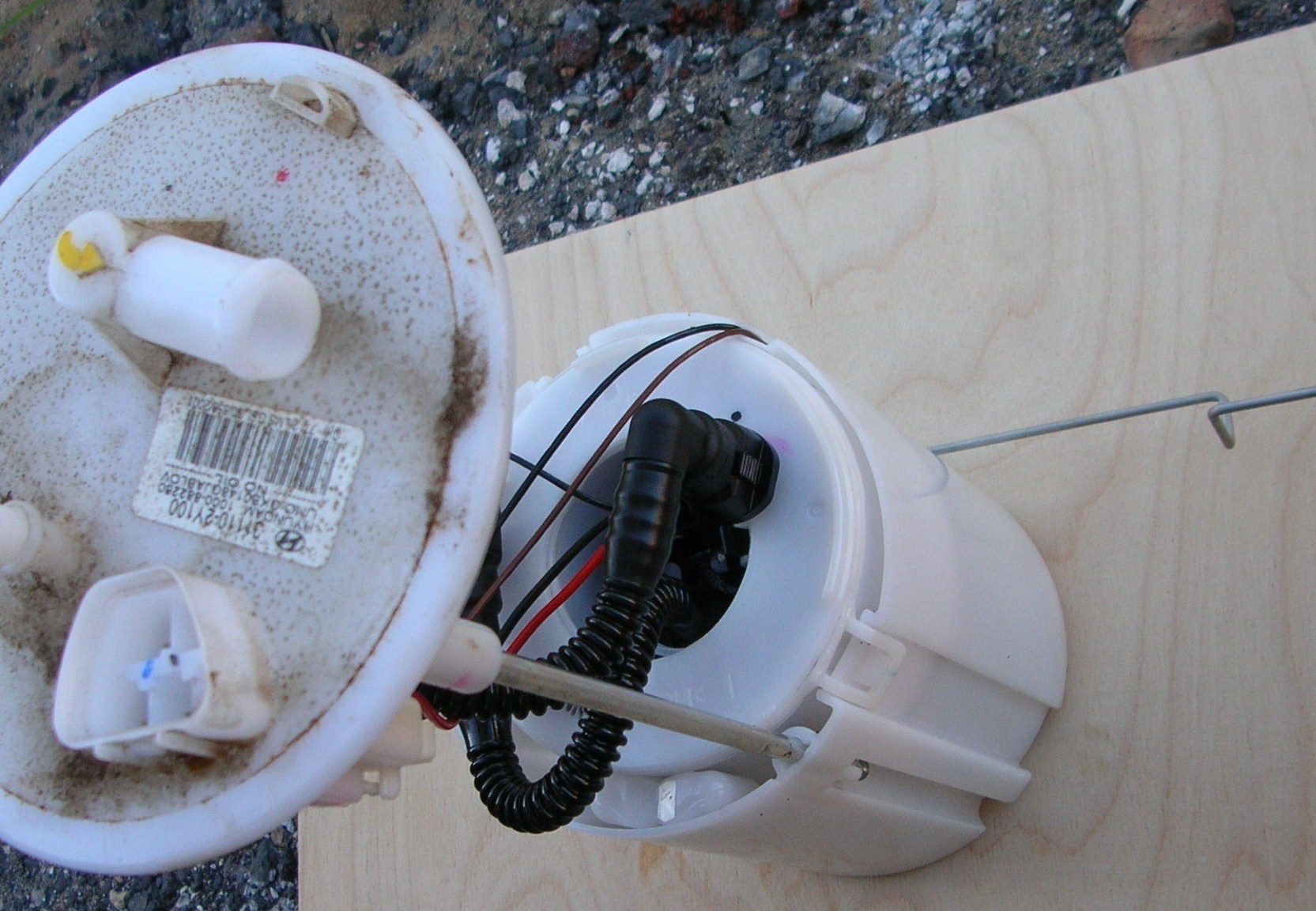

Вынуть из бака открученный насос. Вытаскивать насос рекомендуется под небольшим углом, чтобы из него вытекло топливо и осталось в баке.

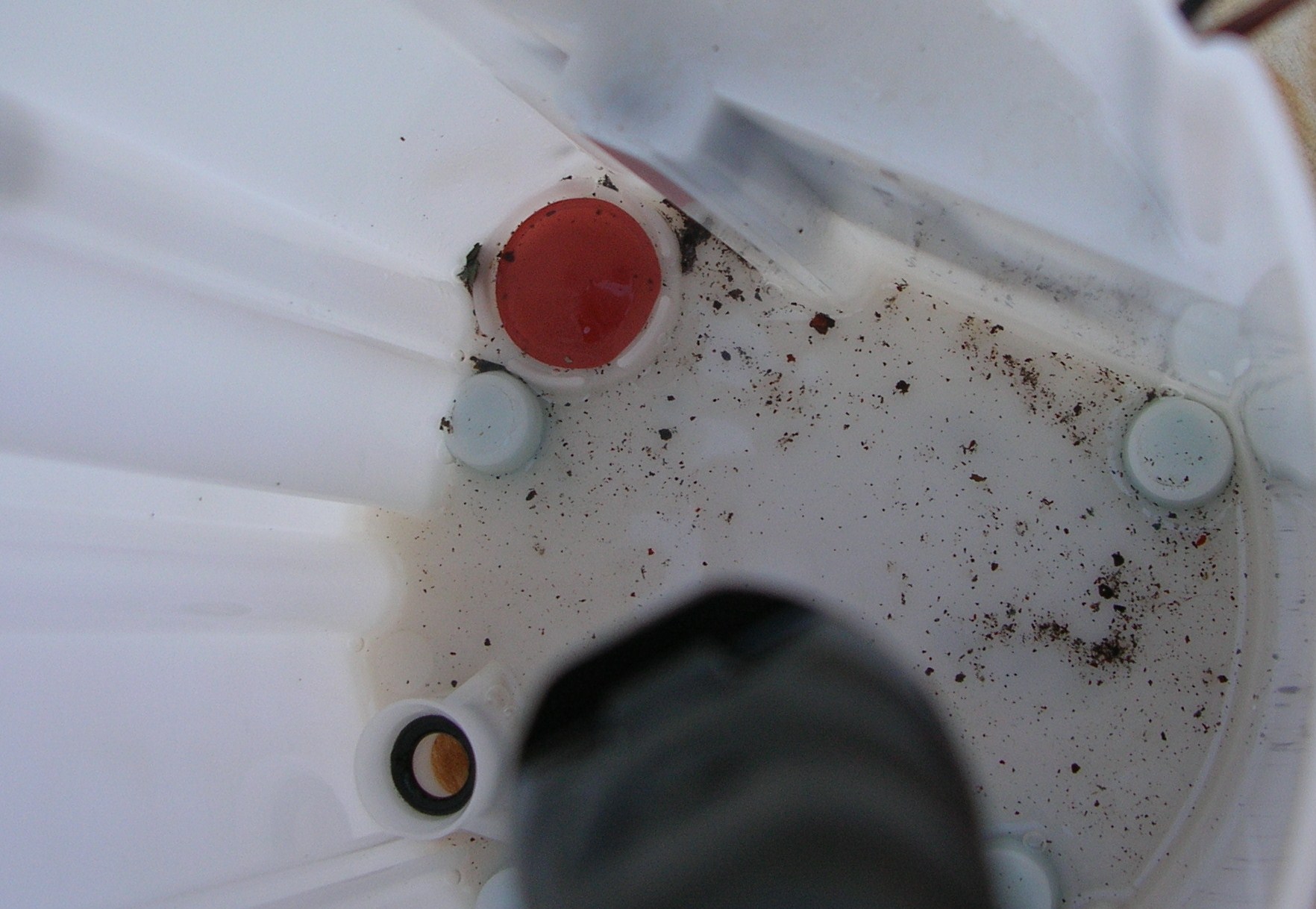

Перед началом разборки топливного насоса рекомендуется предварительно очистить его поверхность.

Далее необходимо отсоединить два разъема от моторчика бензинового насоса и его крышки, а также отсоединить клапан от топливного фильтра, который крепится на двух металлических защелках.

На следующем этапе необходимо извлечь клапан из фильтра, при этом нужно быть аккуратным, чтоб не потерять и не повредить уплотняющее кольцо. Далее отсоединяется нижняя часть топливного насоса. По кругу отсоединить пластиковые защелки.Разъединить верхнюю часть насоса. При помощи отвертки, демонтировать фиксатор, при этом придерживайте рукой направляющую, чтоб не потерялась. Поддев тонкой отверткой пластмассовые защелки, потянуть вверх от фильтра крышку с патрубком, при этом не потеряйте уплотнительное кольцо.Отсоединив поочередно два фиксатора и потянув фильтр вверх, демонтируется топливный фильтр из корпуса.

Линейка двигателей Kia Sportage III насчитывает как серию бензиновых агрегатов (1.6 GDI, 2.0 CVVT, 2.0 без системы изменения фаз газораспределения), так и дизельные агрегаты (1.7 и 2.0 CRDI). Замена топливного фильтра не требует специализированных слесарных навыков и может быть выполнена своими руками.

Как поменять топливный фильтр в Kia Sportage 3?

Согласно регламенту TO KIA, топливный фильтр меняется каждые 60 тн км. На своем Kia Sportage я заменил его на 66 000 км.

С наступлением отрицательных температур на улице при запуске холодного двигателя стартер проворачивался в несколько раз немного дольше обычного. Это меня насторожило, сначала решил, что подключили нормальную батарею. Я воткнул зарядное устройство Орион 55, и как оказалось аккумулятор практически не заряжался, а значит с аккумулятором все нормально!

Еще заметил в салоне при работающем двигателе, когда вы стояли неподвижно посторонний гул, как оказалось, гудел бензонасос. К тому же бензонасос нашей машины тоже шипит, у всех по-разному, у кого-то всегда есть, в моем случае прерывистый, но я читал об этом на форумах и не обращал внимания.

В общем пока гудел бензонасос, решил самостоятельно сделать капремонт модуля бензонасоса с заменой топливного фильтра и сетки, просто по регламенту пробег соответствовал 66000 км.

Топливный фильтр Киа Спортейдж 3: замена, бензин, дизель,

Когда предстоит замена топливного фильтра Киа Спортейдж 3, одни водители отдают машину в заботливые или не очень (как повезёт) руки механиков, а другие предпочитают выполнить работу самостоятельно. Процесс не займёт много времени и сил, а значит – это повод сэкономить на услугах автосервиса.

Когда менять?

В регламенте технического обслуживания Киа Спортейдж 3 прописано, что в автомобилях с бензиновым ДВС фильтр очищающий топливо служит 60 тыс. км., а с дизельным – 30 тысяч. Это справедливо для европейских стран, у нас же качество топлива не так высоко. Опыт российской эксплуатации показывает, что в обоих случаях интервал полезно сократить на 15 тыс. км.

Для бесперебойной работы мотора важно, чтобы в камеры сгорания поступало определённое количество топлива. Грязный топливный фильтр становится препятствием на пути горючей жидкости, а скопившаяся в нём грязь может пройти дальше по топливной системе, забивая форсунки и откладываясь нагаром на клапанах.

В лучшем случае это приведёт к неустойчивой работе двигателя, в худшем – к поломке и дорогому ремонту.

Понять, что необходима замена элемента можно по следующим симптомам:

1. заметно увеличился расход топлива;
2. мотор запускается неохотно;
3. снизилась мощность и динамика – машина с трудом едет в гору и медленно разгоняется;
4. при работе на холостых оборотах стрелка тахометра нервно прыгает;
5. двигатель может заглохнуть после резкого ускорения.

Подбираем топливный фильтр на Sportage 3

Фильтр тонкой очистки у Киа Спортейдж 3, топливом которого является бензин, находится в баке и скомпонован в отдельный модуль вместе с насосом и датчиками. При этом не придётся менять всю конструкцию в сборе или долго и мучительно отсоединять нужный элемент. Ситуацию упрощает резьбовое соединение.

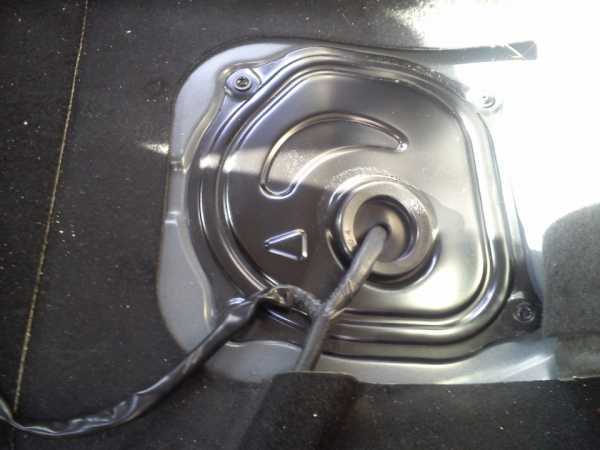

Лючок, через который вынимается узел, спрятан под задним диваном.

Перед подъемом сиденья придётся открутить крепящий его болт в подполье багажника (он расположен за запасным колесом).

Выбирая топливный фильтр, обратите внимание, что у Киа Спортейдж 3 разных годов выпуска он различается размерами. В период с 2010 по 2012 годы ставили элемент с артикулом 311123Q500 (такой же устанавливали на Hyundai IX35). Для более поздних годов подойдёт с номером 311121R000, он на 5 мм длиннее, но меньше диаметром (встречается на Хёндэ i10, Киа Соренто и на Рио третьего поколения).

Аналоги для Sportage 3 до 2012 года:

• KORTEX KF0063;
• LYNXauto LF-961М;
• Nipparts N1330521;
• Japan Parts FC-K28S;
• NSP 02311123Q500.

Аналоги для Спортейдж 3, выпущенных после 10.09.2012:

• АМD AМD.FF45;
• FINWHALE PF731.

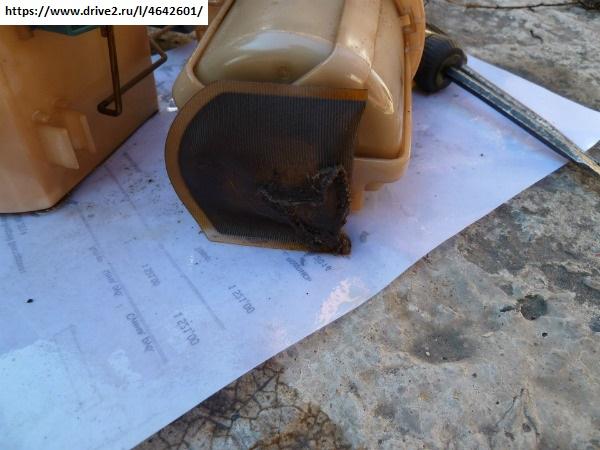

Фильтр-сетка грубой очистки нуждается в замене в случае нарушения её целостности, артикул 31060-2Р000.

Если под капотом Kia Sportage 3 дизель – ситуация упрощается. Во-первых, не придётся снимать задние сиденья и лезть в бак с топливом − нужный расходник находится в моторном отсеке. Во-вторых, нет путаницы с годами выпуска – фильтр един для всех модификаций. Более того, такой же элемент установлен во внедорожнике предыдущего поколения.

Каталожный номер оригинала: 319224Н000. Иногда встречается под таким артикулом: 319224Н001. Размеры топливного фильтра: 141х80 мм, резьбовое соединение М16х1.5.

Замена топливного фильтра (бензин)

Прежде чем приступать к демонтажу модуля Киа Спортейдж 3, следует запастись необходимым инструментом:

• гаечный ключ «на 14»;
• вороток с трещоткой;
• головки 14 и 8 мм;
• отвёртка крестовая ph2;
• маленькая плоская отвёртка;
• пассатижи;
• кисточка или портативный пылесос;
• ветошь.

Чтобы упростить снятие модуля Sportage 3 и не расплескать горючую жидкость в салоне автомобиля, надо снизить давление в магистрали подачи топлива. Для этого откройте капот и, отыскав блок предохранителей, выньте предохранитель, отвечающий за работу бензонасоса. После этого запустите мотор, подождите пока он заглохнет, выработав весь оставшийся в системе бензин.

Теперь необходимо вынуть топливный фильтр Киа Спортейдж 3:

1. Снимите фальшпол в багажном отделении, отсоединив его от направляющих, сложите спинку сиденья (широкую часть).
2. Открутите болт, удерживающий подушку дивана. После этого потяните сиденье вверх, освобождая от фиксаторов.
3. Под ковриком находится лючок. Снимите его, открутив четыре болта.
4. Кистью или пылесосом тщательно уберите всю накопившуюся под ним грязь, иначе всё это попадёт в бензобак.
5. Отсоедините шланги «обратки» и подачи топлива (в первом случае, сдёрнув хомут пассатижами, во втором – утопив зелёный фиксатор) и электрическую фишку.
6. Открутите винты на крышке.
7. Выньте модуль. Действуйте аккуратно – можно случайно погнуть поплавок или расплескать бензин.

Дальнейшую работу по замене проводить лучше на чисто убранном рабочем месте.

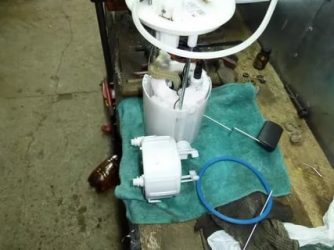

Разбираем топливный модуль

Топливная секция Kia Sportage 3 разборная.

• Первое, что надо сделать — разъединить стакан и верхнюю часть устройства. Для этого демонтируйте все электрические разъёмы и расположенное вверху соединение гофрированной трубки. Гофру сначала продвиньте немного вперёд, это ослабит сопротивление и позволит отжать фиксаторы.
• Аккуратно поддев плоской отвёрткой защёлки, снимите стакан. Внутри него на дне, возможно, обнаружится грязь, которую надо вымыть бензином.
• Чтобы было удобно, положите старый фильтр рядом с купленным для замены. Все снимаемые с отработавшего элемента детали сразу надевайте на новый (понадобится перенести подъёмный клапан, уплотнительное колечко и тройник).
• Топливный насос Киа Спортейдж 3 отсоединяется нажатием плоской отвёрткой на его пластиковые защёлки.
• Промойте сетку грубой очистки на бензонасосе.
• В обратном порядке соберите все детали топливного модуля и установите его на место.

После всех процедур не спешите запускать двигатель, сначала надо заполнить топливом всю магистраль.Для этого два-три раза на 5-10 секунд включите и выключите зажигание. После этого можно заводить машину.

Выбор топливного фильтра на Kia Sportage 3

Для атмосферных двигателей с распределительным впрыском на клапаны качества неоригинальных фильтрующих элементов среднего ценового диапазона вполне достаточно для нормальной работы системы питания. В то время как для дизельных ДВС и бензиновых моторов с непосредственным впрыском рекомендована установка только оригинальных фильтрующих элементов.

Система питания

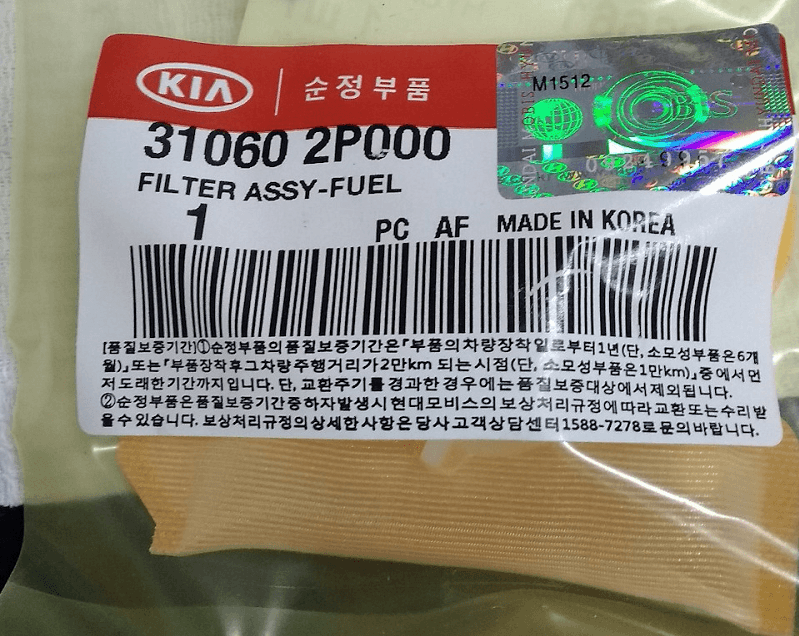

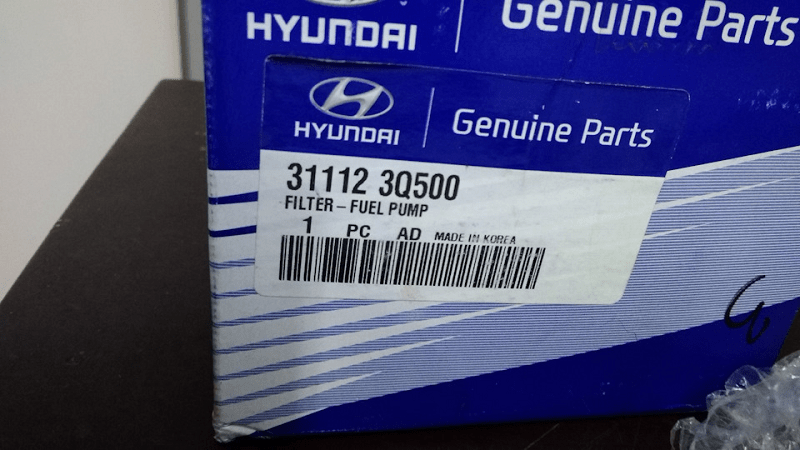

ТФ тонкой очистки ( каталожный номер – 31112-3q500 31060-2P000 ) на Kia Sportage III находятся в баке. Чтобы самому заменить фильтры, вам потребуются:

• шлицевая и крестообразная отвертки;
• торцевые головки на 8, 14;
• удлинитель, вороток либо трещотка;
• пассатижи.

Чтобы минимизировать количество разлитого бензина, перед началом замены фильтра тонкой и грубой очистки необходимо сбросить давление в топливной магистрали. Запустите двигатель, после чего вытащите предохранитель бензонасоса (6П в Коробке EMS). Прекращение подачи бензина приведет к остановке двигателя и обеспечит безопасное для проведения работ давление в магистрали.

Выбираем

Оригинальный фильтрующий элемент для турбированного мотора 1.6 G4FJ — Hyundai/Kia 31112-1W000

Артикул оригинала для дизеля2.0 D4HA — Hyundai/Kia 319-221-K800

• PATRON PF-3966-K0R

Артикул заводского для бензинового мотора G4NA — Hyundai/Kia 311-12C-9000

• SAT ST-311-12C-9000
• KROSS KM-030-3865

Номер фильтра абсорбера топливного бака – 31184-D7000

Артикул оригинального фильтра для 2.4 бензин (G4KJ) – 311-121-W000

• LYNX LF-816M
• ASPACO AP-67081

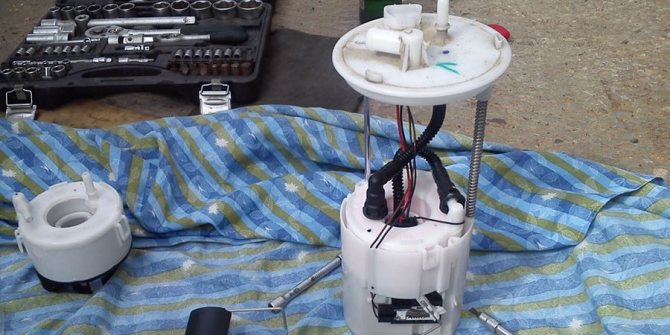

Признаки изношенности

Наравне с соблюдением периодичности замены рекомендуем обращать внимание на характерные симптомы, которые скажут о сильном загрязнении бензинового фильтра. В список таких признаков входит:

• проблемы с запуском мотора (очень часто глохнет без видимой причины);
• вялая реакция двигателя на педаль газа;
• регулярное появление засоров в топливопроводе;
• ускоренный износ отдельных элементов системы впрыска;
• повышение расхода горючего.

Данные признаки могут говорить о нескольких проблемах, начиная от засорения топливного фильтра и заканчивая загрязнением форсунок, воздушного фильтра или поломкой топливного насоса.

Более точный метод диагностики – замерить давление. Для этого понадобится правильно подключить манометр и провести несколько экспериментов. Согласно технической документации к автомобилю, давление топлива должно составлять 2,7 кГс/см2, при отключенном от регулятора вакуумном шланге показатель должен вырасти до 3,2 кГс/см2, а минимально допустимое значение через 5 минут после отключения зажигания – 1,5 кГс/см2. Если один или все показатели на практике меньше описанных, ищите проблему в фильтре или топливном насосе.

Возможные проблемы

Избежать неприятностей, связанных с подачей горючего в двигатель автомобиля по окончании работ с насосным модулем, помогут последовательно проведенные манипуляции: 1. Включить зажигание и прокрутить стартер в течение нескольких секунд. 3. Выключить зажигание. 4. Запустить двигатель. Если после проведения этих действий двигатель все равно не завелся или завелся не сразу, то причина, как правило, связана с уплотняющим кольцом, оставшемся на старом фильтре.

При этом перечисленные в предыдущем разделе операции придется повторить заново, установив забытую деталь на свое место. Иначе закачанное топливо продолжит вытекать, и производительность топливного насоса резко снизится, что не позволит двигателю нормально работать.

Замена топливного фильтра на дизельном двигателе

Для замены топливного фильтра на данном типе двигателя нет необходимости ехать на СТО. Это вполне можно сделать и самому, даже без особых навыков. Как правило, занимает данная операция не более 1 часа.

1. Поднять крышку капота и отключить клеммы аккумулятора.
2. Снять аккумулятор, ЭБУ.
3. Отключить все разъемы от фильтра и выкрутить 3 гайки.
4. Снять топливопроводящие трубки. Снимать предельно аккуратно, дабы не разлить топливо.
5. Открутить две гайки от корпуса и достать топливный фильтр.
6. Демонтировать датчик воды и слить топливо в тару.
7. Скрутить фильтр, зажимая часть нагревателя в тески. Делать аккуратно, дабы не потерять уплотнительное кольцо, находящееся в центре на резьбе.
8. Вмонтировать новый датчик, залить через датчик воды солярное топливо и перевернуть фильтр.
9. Установить в обратном порядке.
10. Перед тем, как запускать двигатель, необходимо 4-5 раз включить машину в систему «ON», чтоб насос покачал топливо из бака.
11. Запустить двигатель и радоваться.

Меняем топливный фильтр на автомобиле KIA Sportage: бензин и дизель

Меняем топливный фильтр на автомобиле KIA Sportage: бензин и дизель

Меняем топливный фильтр Киа Спортейдж 4 (бензин)

Для замены этой детали на Kia Sportage 4, первоначально нужно снять минус с АКБ, далее открутить болт крепления заднего сидения. После этого надо отсоединить разъемы подогрева второго ряда, вынуть нижнюю часть дивана.

Открутить маленький металлический люк, прикрученный 4 болтами.

Далее надо отсоединить разъем питания, сжать плоскогубцами хомут толстого шланга, отвести в сторону. Снять толстый шланг, нажать на зеленый фиксатор, вытянуть вверх тонкий шлаг.

После этого нужно открутить все болты по периметру пластины модуля фильтра Киа Спортейдж 4, далее снять ее.

Чтобы достать модуль, необходимо аккуратно его проворачивать, поворачивать, во избежании загибания датчика уровня бензина.

Разбираем модуль Sportage 4

После этого нужно отсоединить штекеры от верхней части модуля. Далее разъединить разъемы шлангов, чтобы иметь возможность снять верхнюю часть и извлечь топливный фильтр.

Обратите внимание, первоначально их нужно аккуратно продвинуть вперед, это ослабит фиксацию. Далее сжать с двух сторон фиксаторы и демонтировать.

Далее извлечь фильтр грубой очистки из стакана.

Снять регулятор давления, тройник. Насос разбирать не нужно, провода не мешают устанавливать его на новый фильтр. Чтобы это сделать, нужно сжать фиксаторы крепления насоса, извлечь его из старой детали, аккуратно установить в новый. Сжав фиксаторы, аккуратно протолкнуть насос с сеткой.

На этом замена деталей закончена, нужно собирать систему в обратном порядке.

Сборка топливного модуля на Спортейдж 4

Установить деталь в стакан, соединить разъемы шлангов. Соединить их намного легче, чем снять. Однако, фиксаторы отверткой все же нужно будет сжимать. Аккуратно установить модуль обратно в лючок, путем поворотов, чтобы не повредить датчик уровня бензина.

Сверху установить прижимную пластину, закрепить ее 8 болтами по периметру. Нажав на зеленый фиксатор, вставить тонкий шланг в модуль, при помощи пассатижей, как и при извлечении, вставить обратно толстый шланг. Соединить разъем питания с модулем, закрыть лючок крышкой, прикрутить 4 болтами. Далее установить на место болт крепления заднего сидения, накинуть минус на АКБ.

Как часто нужно производить замену?

Согласно нормам сервисного обслуживания, топливный фильтр бензиновых двигателей на Киа Спортейдж 3 подлежит замене спустя 60 тыс. км пробега либо каждые 48 месяцев эксплуатации автомобиля. Для дизельных двигателей интервалы замены вдвое короче – каждые 30 тыс. км либо раз в 2 года, если за это время планка пробега так и не будет преодолена. Поскольку отечественный дизель довольно низкого качества, интервалы замены ТФ на дизельных автомобилях рекомендовано сокращать вдвое.

Если вам «везет» на АЗС с некачественным топливом, автомобиль сам подскажет, через сколько менять ТФ . Распознать забитый фильтрующий элемент можно по падению мощности, провалам при резком нажатии передали акселератора в пол на низких оборотах, проблемам с запуском, что особенно характерно для дизельных двигателей в зимнее время года.

Описание топливных фильтров на Спортейдж 1, 2, 3

На первом поколении бензинового Sportage топливный фильтр располагался вне бака. Выполнен по классической схеме: металлическая чашка в форме цилиндра. Сверху и снизу приварены трубки на впрыск и выпуск топлива.

Минус конструкции – хрупкие фиксаторы из пластика. При самостоятельной установке фильтра нельзя сильно давить на корпус, чтобы не сломать защелки.

На этой модели установлены 3 разных модификации фильтра.

• С 1992 по 1997 год — 0K01120490B
• С 1996 по 1998 год — 0K03X20490A (мелкая доработка);
• С 1997 по 2002 год — 0K08A20490A.

Если Вы встретили фильтр, в котором артикул начинается с буквы S, не пугайтесь. Это не подделка и не брак. Такая маркировка означает, что деталь сделана для послегарантийного использования и обслуживания.

Фильтры для первого поколения

У каждой модели есть аналоги. Для первого поколения: PMC 3.7 и Japan Parts 2.2. Для доработанного фильтра – модели Kitto JN6002 и AMD 4.5, а для крайней версии Nipparts 3.4

На дизельный мотор первого Спортейджа ставился один топливный фильтр. Его расположили рядом с двигателем в моторном отсеке. Он выполнен из металла. Имеет три аналога в свободной продаже: от Sakera, Mando и от Bosch.

Фильтры для второго поколения

На бензиновые автомобили второго поколения ставят один фильтр — 319112E000. Он помещается в пластиковый бокс и располагается внутри бензобака.

Модуль и фильтр — две разных запчасти, поэтому их можно менять по отдельности. В данном случае производители пошли вразрез с тенденциями маркетинга. Кроме Kia такой модуль устанавливается на Hyundai Tuscan.

Чтобы самостоятельно поменять фильтр на бензиновом Spotrtage 2 нужно снять задний диван. Чтобы его разобрать, придется открутить связующий болт за запаской. После того, как Вы демонтировали сидение, остается открыть лючок и достать модуль. Фильтр крепится к корпусу встроенной резьбой.

На дизельных моторах второго поколения стоит фильтр 319222Е900. Он не меняется в зависимости от года выпуска. По конструкции деталь аналогична предшественнику. Располагается в подкапотном пространстве в районе двигателя.

Как на первом поколении встроен в металлический корпус в виде цилиндра и крепится на резьбу. Эти фильтры стоят на KIA Ceed, Cerato и Hyundai IX-35. Аналоги выпускаются у Bosch и AMD.

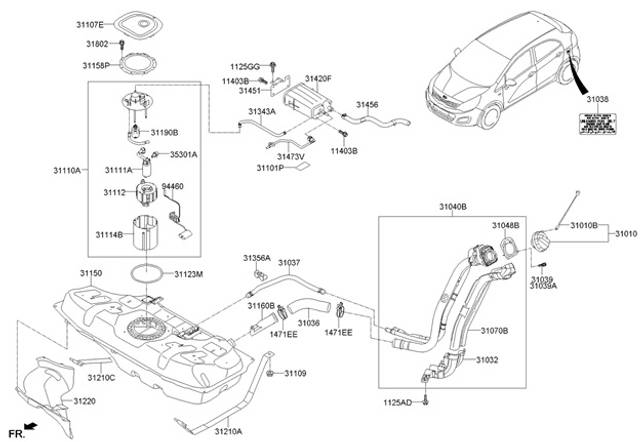

Где находится

Топливный фильтр в автомобиле Киа Спортейдж находится между насосом и баком. Таким образом, в мотор поступает бензин благодаря работе насоса, а сам он защищает бак от попадания в него сторонних примесей, которые со временем будут влиять на работоспособность двигателя, путём забивания форсунков.

Месторасположение фильтра

Замена фильтрующей детали в автомобиле Киа Спортейдж может производиться и собственными руками. Это достаточно трудоёмкий процесс, но вполне выполнимый.

Замена топливного фильтра на бензиновом двигателе

Необходимые инструменты:

• Крестовая и плоская отвертки.
• Трещетка и/ключ с головками на 8 мм.
• Тряпки или ветошь.
• Смазка (литол, силикон).
• Очиститель тормозов или другая очистительная смесь.
• Топливный фильтр.

Работа занимает 1-1,5 часа, в зависимости от подготовки и навыков. Главное подробно следовать инструкции.

1. Откинуть заднее сидение и часть коврового покрытия.
2. Для доступа к топливному фильтру понадобится открутить 4 самореза по краям на крышке.
3. Аккуратно поднять крышку и отсоединить разъем от топливного насоса пальцами.
4. Рекомендуется прочистить пространство и крышку топливного насоса.
5. Отсоединить оба топливопровода и приподнять оранжевую кнопку-фиксатор.
6. Нажать пальцами на голубые защелки с двух сторон.
7. Разжать топливопровод от насоса.

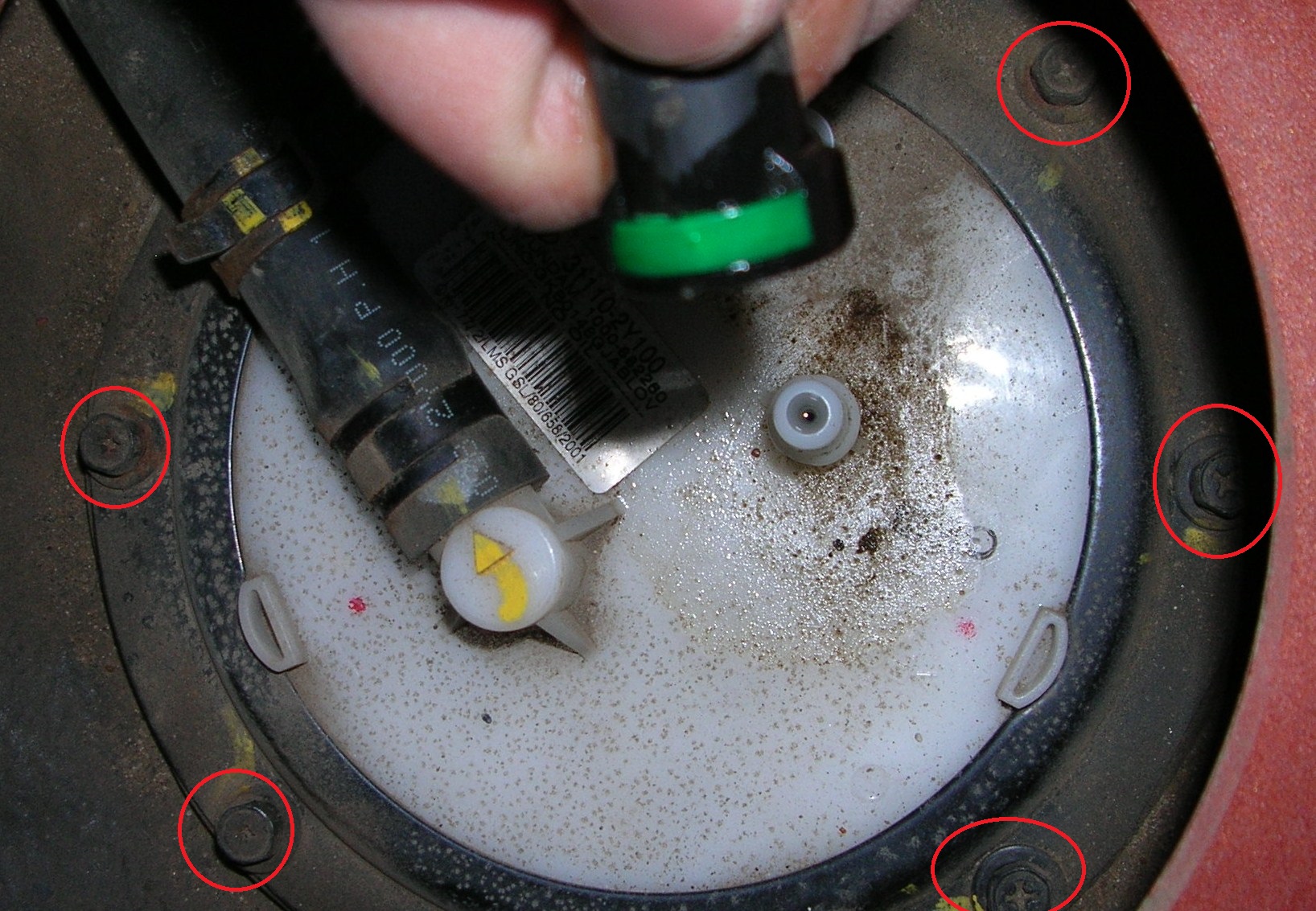

8. Открутить 8 болтов на крышке бензонасоса трещеткой и головкой 8 мм.
9. Изъять из бака насос. Рекомендуется вытаскивать его чуть под наклоном, дабы все топливо стекало обратно в бак.
10. Подложить тару, дабы оставшееся топливо в насосе не разлилось и перевернуть сам насос и достать его.
11. Почистить бензонасос и начать разбирать.
12. Отсоединить от моторчика бензонасоса и крышки насоса топлива 2 разъемы.
13. И отщелкнуть клапан от фильтра. Это некая металлическая скоба на 2 защелках.
14. Вытащить осторожно клапан из фильтра, не потеряв или не повредив уплотнительно кольцо.
15. Отсоединить нижнюю часть топливного насоса. Снять пластиковые защелки по кругу.
16. Отсоединить верхнюю часть насоса. Снять фиксатор тонкой отверткой, придерживая рукой металлическую направляющую, чтоб не потерять.
17. Подцепить тонкой отверткой пластиковые защелки и потянуть вверх патрубок крышки от фильтра. Опять же, не потеряйте уплотнительное кольцо!
18. Демонтировать фильтр от корпуса, отщелкнув поочереди 2 защелки и потянув фильтр вверх.
19. Рекомендуется очистить сетку на моторчике топливного фильтра.
20. Установить новый топливный фильтр.
21. Сборка происходит в обратной последовательности. Но, рекомендуется перед этой операцией все уплотнительные кольца и резинки смазать маслом, силиконом, или литолом, чтоб они лучше сели и не заворачивались. Сверить все по пазам в баке и на насосе, дабы в последующих действиях не возникало вопросов с установкой.
22. Завернуть крепеж, надавив на крышку насоса рукой.
23. Опять же, тоже самое, что и при дизельных двигателях – включить зажигание в состояние «ON», дабы топливо покачало из бака через насос и фильтр в двигатель. В противном случае, автомобиль не заведется.

Инструментарий

• Прежде чем начнётся замена, необходимо обзавестись такими предметами, как:
• Торцевой и гаечный ключ;
• Пассатижи;
• Отвёртка;
• Трещотка;
• Плоскогубцы;
• Фонарик;
• Новая фильтрующая деталь.

Как заменить фильтр

Сначала необходимо обеспечить качественную вентиляцию помещения. Пары бензина при высокой концентрации опасны для здоровья, не говоря уже о пожарной безопасности. Далее вам понадобится подготовить необходимый инструмент ( плоскую отвертку, головку на 14 и 8 с воротком). Дополнительно понадобится смазка, чистая ветошь.

Приступим к замене фильтра:

1. Для исключения короткого замыкания и поражения током непременно отключите клеммы от АКБ автомобиля.
2. Далее демонтируйте заднее сиденье. Для этого открутите один болт под днищем багажного отделения сзади. Крепежный элемент удерживает скобу задних сидений. В конце остается только дернуть всю конструкцию дивана на себя и снять его.
3. Перед вами должен быть небольшой лючок, открыв который вы получите доступ к бензиновому насосу.
4. Открутите 4 самореза по периметру люка и отодвиньте его в сторону. Не поднимайте его, поскольку с нижней части он прикреплен проводами к насосу.
5. При помощи ветоши очистите поверхность от грязи и мусора, чтобы они не попали в бензобак.
6. Отключите разъем питания и патрубки. Используйте плоскогубцы и будьте осторожны, поскольку из патрубка может политься немного бензина.
7. Отсоедините шланг с зеленым фиксатором, используя плоскую отвертку.
8. Все открученные шланги разведите в стороны, чтобы они не мешали. Далее открутите болты по периметру топливного насоса и снимите прижимное кольцо.
9. Осторожно достаньте всю конструкцию из бака. Старайтесь делать это под углом, чтобы поплавок уровня можно было вытащить без повреждения. Будьте готовы, что 200-300 миллилитров бензина могут политься из конструкции.
10. Отсоедините от корпуса непосредственно топливный фильтр.
11. Далее отключите все коммуникации, которые к нему подходят. Сюда входит датчик топлива, регулятор давления, дополнительный насос и электродвигатель. Следите за уплотнительными колечками. Почти все описанные компоненты крепятся на фиксаторах.
12. Остается подключить все шланги и провода к новому фильтру, собрать все в единую конструкцию и установить на посадочное место.
13. В конце закрутите прижимное кольцо, подключите шланги и питание, установите диван на место.

В конце обязательно проведите тестирование и удостоверьтесь, что машина начала вести себя бодрее, а нестабильность оборотов пропала. Обязательно заправьте авто качественным бензином.

Ради интереса вы можете разобрать пластиковый корпус старого фильтра полностью. Внутри вы увидите специальную фильтрующую бумагу, плотно утрамбованную в виде гармошки. По ее состоянию можно оценить, насколько качественным топливом вы пользовались последние 30-60 тысяч километров пробега.

Каждый водитель может продлить срок службы своего фильтра. Условие только одно – заправлять качественное топливо с минимальным количеством примесей. Чем меньше грязи и песка будет попадать в бензобак, тем меньше будет нагрузка на фильтр, соответственно, очистительные элементы проработают дольше. В некоторых случаях автомобилисты меняют не только фильтр, но и сетку грубой очистки. Это позволяет незначительно улучшить фильтрацию.

Преимущества самостоятельной замены

Большинство водителей спросит, почему нужно лезть в конструкцию автомобиля и марать руки, когда все процедуры по замене топливного фильтра могут сделать автомеханики сервисного центра? Здесь можно привести несколько весомых доводов:

• Экономия денежных средств. Замена топливного фильтра в дилерском центре стоит недешево. Зачем тратить деньги на процедуру, которую вы можете сделать самостоятельно? Для монтажа нового фильтра специфический инструмент не понадобится. Достаточно только купить новый фильтр – это и все ваши вложения.
• Все максимально прозрачно. Где гарантии, что вам поставят в автосервисе действительно оригинальную модель, а не дешевую подделку. При самостоятельной замене вы будете уверены, что фильтр никто не подменил.
• Экономия времени. Иногда намного быстрее поменять фильтр у себя в гараже, чем гнать автомобиль в мастерскую и ожидать выполнения работ.

Минус у этого способа только один – шанс сделать что-то неправильно и повредить компоненты модуля. Чтобы этого не произошло, обязательно делайте все по инструкции из этого материала.

Топливный фильтр Киа Спортейдж 3 бензин — познаем подробно

Топливный фильтр – это неотъемлемая часть любого автомобиля. Он обеспечивает защиту от попадания инородных тел (ржавчины и грязи) в топливную систему автомобиля. Если бы фильтр отсутствовал, то все посторонние примеси в топливе постоянно забивали форсунки мотора.

Какой топливный фильтр выбрать

Оригинал или аналог – вечный вопрос при выборе, смотреть нужно на доступный бюджет. Среди второй группы есть хорошие детали, которые почти не уступают оригинальным в плане качества, а стоят намного меньше.

• Линкавто LF-961M;
• Ниппартс N1330521;
• Джапан Партс FC-K28S;
• НСП

Обязательно нужно смотреть на совместимость элемента фильтрации с сеткой грубой очистки.

Замена топливного фильтра на Киа Спортейдж

Если вы хотите просмотреть как меняется топливный фильтр,то просмотрите данное видео.

Если вам помогла наша статья и вы смогли поменять фильтр, оставьте свои комментарии на нашем сайте. Мы будем вам очень благодарны!

Топливный фильтр выполняет важнейшую роль в циркуляции и ограничивает количество попадания загрязнённых частиц в бензин. В топливный фильтр Киа Спортейдж 3 бензин нужно заливать качественный и наиболее подходящий для вашей модели автомобиля.

Своевременна , обеспечивает хорошую работоспособность автомобиля, мягкую езду и долгий срок эксплуатации топливного бака. Замена должна производится каждые 20 тыс. км. пробега.

Наиболее распространённая проблема, которая является показателем того, что топливный фильтр Киа Спортейдж засорился – это троение двигателя при прибавлении газа. Зачастую владельцы автомобиля не сразу начинают бить тревогу, и долгое время продолжают пользоваться машиной. Но проходит какое-то время, и мотор просто начинает глохнуть, тогда-то и начинается копание и искание причины поломки. Скорее всего, результатом такого поведения стал засорившийся фильтр. Крайней точкой поломки станет день, когда ваш двигатель просто откажется запускаться.

Где находится топливный насос киа спортейдж

Топливный фильтр — важное устройство, предотвращающее попадание посторонних элементов (пыли, ржавчины) в топливную систему двигателя. Если бы этого фильтра не было, все потусторонние предметы на улицах и примеси некачественного топлива впоследствии привели бы к засорению форсунок.

В результате небольшой участок топлива и двигатель стал намного «задумчивее». Топливный фильтр в Kia Sportage 2 и Kia Sportage 3 для дизельных и бензиновых двигателей расположен в разных местах.

Замена топливного филтра — бортжурнал KIA Sportage Кияшка 2010 года

1) Первым делом надо снять клемы с АКБ.

2) Далее снимаем заднюю сидушку, нижнюю часть. Чтоб ее снять необходимо открутить один болт под днищем багажника, сразу за запаской. Он удерживает скобу дивана. После того как открутили, дергаем диван в верх и вытаскиваем его из авто.

3) Видим лючок, под которым и находиться бензонасос с фильтром.

4) откручиваем саморезики по периметру (4шт) и оттягиваем в сторону

5) Убираем всю грязь, чтоб при снятии она не попала в бак и отключаем разъем питания!

6) Отсоединяем патрубки. патрубок подачи бенза (толстый) с помощью кобры или плоскогубцев. Сразу приготовив тряпку, ибо с него бенз польется, чуть чуть.

Потом отсоединяем обратку (по меньше с зеленым фиксатором). Чтоб его отсоединить необходимо плоской отверткой нажать на зеленый фиксатор, чтоб он слегка вошел внутрь.

1. нажимаем на зеленый фиксатор и трубку тянем вверх.
2. После того как отсоединили все, отводим все по бокам чтоб не мешало вытащить топливный насос.
3. Откручивает болты по периметру топливного насоса, которые удерживают прижимное кольцо.

Замена топливного фильтра Киа спортейдж 3, бензин

Топливный фильтр – это неотъемлемая часть любого автомобиля. Он обеспечивает защиту от попадания инородных тел (ржавчины и грязи) в топливную систему автомобиля. Если бы фильтр отсутствовал, то все посторонние примеси в топливе постоянно забивали форсунки мотора.

Когда необходима замена топливного фильтра на Киа Спортейдж 3

Топливный фильтр автомобиля является расходником, который должен меняться при пробеге в 50–60 тыс. км, или же каждые 3–4 года, в зависимости от стиля езды и от качества используемого топлива. Однако производители рекомендуют на автомобилях, которые эксплуатируются в странах СНГ, производить замену фильтра каждые 25–30 тыс. км.

О засорении топливного фильтра и о необходимости его замены можно судить по рывкам во время движения на средних оборотах, в некоторых же случаях мотор и вовсе не запускается. При засоренном фильтре также может наблюдаться снижение мощности двигателя и повышение расхода топлива.

Необходимый инструмент для замены топливного фильтра:

1. плоская и фигурная отвертка;
2. головка на 8 и 14 с воротком;
3. смазка (литол или силикон);
4. ветошь;
5. любая очистительная жидкость;
6. оригинальный топливный фильтр с номером 31112-3q500

Диагностика неполадок

Желательно заменять топливный фильтр согласно регламенту – через каждые 60 тысяч километров. Лучше не рисковать, и не использовать его более 65 тысяч километров. Российские дороги же, в свою очередь, «убьют» фильтр уже через 35-45 тысяч километров. Более того, качество бензина тоже сказывается на сроках эксплуатации – а оно оставляет желать лучшего.

Самые частые «симптомы» того, что пора менять фильтр:

• расход топлива сильно повысился;
• двигатель плохо реагирует на нажатие педали газа;
• машина глохнет, мотор плохо запускается;
• в топливопроводе постоянно возникают засоры;
• элементы системы впрыска быстро изнашиваются.

Именно поэтому самое рациональное решение – это заменять фильтр как минимум раз в два года. В противном случае элементы системы подачи топлива (например, форсунки) перестанут корректно работать.

Самый худший исход событий – это выход двигателя из строя. Если вы не хотите переплачивать за полный ремонт машины, лучше соблюдать требования регламента. Более того, расходники стоят недорого – не более четырехсот-пятисот рублей.

Чтобы провести точную диагностику, замерьте давление манометром и сверьте его с показателями в технической документации. Сильные отклонения от указанных там значений – гарантия того, что фильтр нужно заменить.

Подбираем топливный фильтр на Sportage 3

Фильтр тонкой очистки Киа Спортейдж 3, топливом для которого является бензин, находится в баке и вынесен в отдельный модуль вместе с насосом и датчиками. При этом не нужно менять всю сборочную единицу или долго и мучительно отсоединять нужный элемент. Ситуацию упрощает резьбовое соединение.

Люк, через который вынимается устройство, спрятан под задним диваном.

Перед тем, как поднять сиденье, необходимо открутить болт, которым оно крепится в багажнике (находится за запасным колесом).

При выборе топливного фильтра обратите внимание, что у Киа Спортейдж 3-х разных годов выпуска он разный по размеру. В период с 2010 по 2012 год устанавливался элемент с артикулом 311123Q500 (такой же устанавливался на Hyundai IX35). На более поздние годы подойдет под номером 311121R000, он на 5 мм длиннее, но меньше в диаметре (встречается на Hyundai i10, Kia Sorento и Rio третьего поколения).

Аналоги для Sportage 3 до 2012 года:

• КОРТЕКС KF0063;
• LYNXauto LF-961M;
• Ниппартс N1330521;
• Япония использует FC-K28S;
• НСП 02311123Q500.

Аналоги для Sportage 3, выпущенные после 09.10.2012:

• AMD AMD.FF45;
• ФИНВЕЙЛ PF731.

Сетку фильтра грубой очистки необходимо заменить при нарушении ее целостности, артикул 31060-2P000.

При наличии дизельного двигателя под капотом Киа Спортейдж 3 ситуация упрощается. Во-первых, не нужно снимать задние сиденья и лезть в топливный бак — необходимые расходники находятся в подкапотном пространстве. Во-вторых, нет путаницы с годами выпуска — фильтр одинаков для всех модификаций. Более того, этот же элемент установлен в внедорожнике предыдущего поколения.

Каталожный номер оригинала: 319224H000. Иногда встречается под этим артикулом: 319224H001. Размеры топливного фильтра: 141х80 мм, резьбовое соединение М16х1,5.
