Панель приборов Киа Рио 3: как снять, значки, Supervision, щиток приборов Rio 3

Обычная и панель приборов Supervision

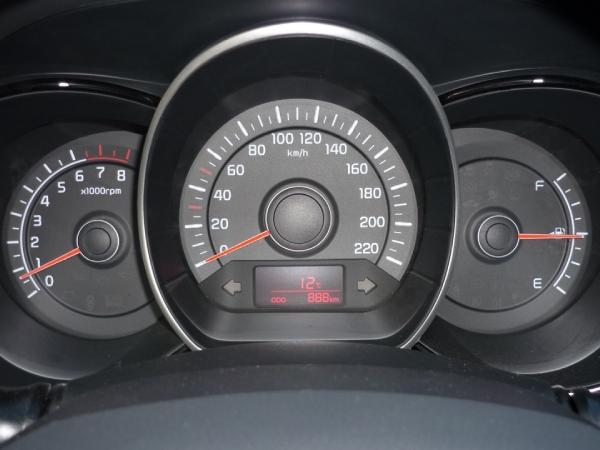

Базовая

Приборная панель Киа Рио 3 2012 года выпуска представляет собой стандартный набор значков, расположение которых удобно в управлении даже в сложных дорожных ситуациях.

Внутри поколения в зависимости от комплектации можно заметить отличия, но они касаются прежде всего декоративного оформления. Варианты приборок на корейском автомобиле:

• обычная (для базовой комплектации машин);
• Supervision (доступна в комплектациях «Премиум» и «Престиж»).

При выборе богатой комплектации водитель получает приборный щиток Supervision, отличия которого от базового варианта в следующем:

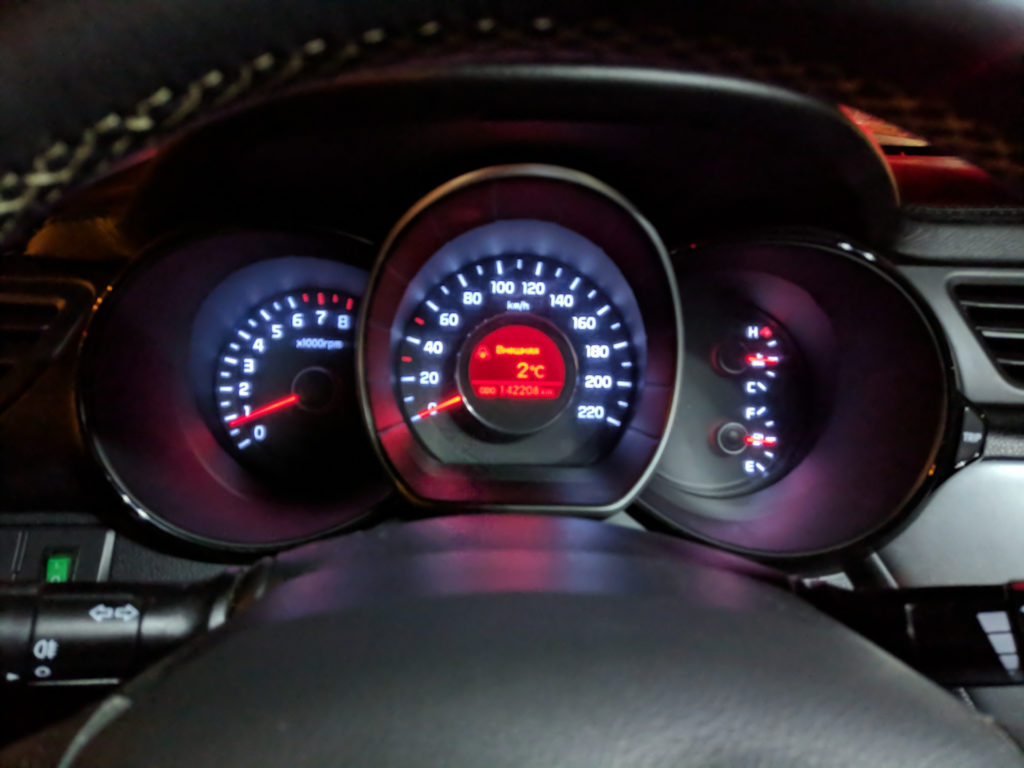

Supervision

• используются более яркие лампы для общей подсветки;
• приборы имеют хромированную окантовку;
• яркость подсветки информации о текущем состоянии авто можно регулировать;
• есть русская версия (при выводе сообщений, показаний и т.д.);
• используются приборы с повышенной точностью (расчет топлива, одометр и т.д.);
• применен стойкий к ультрафиолету и истиранию пластик;
• за счет контраста и четкость обозначения не утомляют водителя.

На дорестайлинговой версии автомобиля (например, Kia Rio 3 2014) приборная панель выполнена в спортивном стиле, он сохраняется и на авто после 2015 года (после рестайлинга). Колодцы на обновленных версиях более глубокие, а на тахометре добавлен значок «H», который предупреждает водителя об опасности перегрева силовой установки.

Стрелочные указатели приборной панели Kia Rio 3

Базовая

Для наглядности можно рассмотреть щиток приборов Киа Рио 3 2013 года выпуска. Расположение указателей обеспечивает постоянный контроль за состоянием автомобиля, информация о положении дел с рабочими узлами, механизмами сгруппирована и поступает в распоряжение водителя, не отвлекая его от управления.

Контрольные стрелочные указатели на панели приборов:

• спидометр (показывает, с какой скоростью машина движется, показатель выражен в км/ч);
• тахометр (указывает на число оборотов коленчатого вала ДВС, показатель выражен в об./мин);
• индикатор уровня бензина в топливном баке (полный, полбака, пустой);
• индикатор температуры антифриза в контуре охлаждения.

Бортовой компьютер

Встроенный компьютер передает информацию о состоянии Киа Рио 3 на ЖК-дисплей. На панели приборов Киа Рио 3 2014 (да и на всех машинах третьего поколения, т.е. до 2017 года) информационное поле расположено под спидометром. Дисплей включается при повороте ключа в замке, питается устройство за счет АКБ. Показания, которые передает бортовой компьютер:

• пробег (со дня, когда машина сошла с конвейера);
• количество пройденных после нажатия кнопки Trip километров (сброс счетчика можно выполнить через Reset);
• запас хода (расчет ведется на основе текущего расхода и количества оставшегося в баке горючего);
• средняя скорость с момента пуска мотора до его остановки (подсчет не ведется при отсутствии движения);
• средний расход бензина (если в машину доливали меньше 6 литров горючего, то такая дозаправка не учитывается);
• расход на данный момент;
• время в пути (максимум 100 часов без одной секунды);
• сведения о режиме экономии (пуск через Trip, удерживаемый дольше 1 секунды).

С «начинкой» бортового компьютера могут работать только сотрудники официального дилера. Поэтому за настройку технических параметров в случае ошибок лучше не браться. Что касается замены щитка (например, если встал вопрос об установке новой приборной панели на Kia Rio 3 2015), то на рынке запчастей его можно приобрести отдельно и за умеренные деньги.

Легкое чтение индикаторов приборной панели

В «Киа Рио» панель приборов имеет значки с понятными обозначениями. Специальные пиктограммы расположены удобным образом, чтобы при старте силового агрегата либо вождении водитель мог их видеть и реагировать на изменения.

Значки на приборной панели «Киа Рио» при старте двигателя кратковременно загораются, а затем должны потухнуть. Если этого не произошло, то конкретные узлы имеют проблемы.

Это не касается информационных датчиков: поворотники, аварийное освещение, противотуманные и основные фары.

В Таблице приведены для «Киа Рио» значки на 2 типах панелей приборов и их значения.

Вид значка	Стандартная панель	Supervision	Описания и примечания
Режим ECO		Сообщает об экономном потреблении топлива, то есть о включении режима экономичности топлива.
Подушки безопасности		При запуске силового агрегата зажигаются на 6 с. При неисправностях подушек или их отсутствии горит постоянно.
Антиблокировочная система ABS		После поворота ключа зажигания загорается на 3 с. В случае отсутствия неисправностей значок должен потухнуть.
Стояночный тормоз (восклицательный знак внутри круга)			Горит при включенном ручном тормозе при включении зажигания. Постоянно светится при критическом уровне тормозной жидкости.
Ремень безопасности не пристегнут		Сообщает о необходимости пристегнуть ремни.
Система EBD			Найдена поломка в ABS или EBD.
Указатели поворота		При мигании сообщают о срабатывании габаритных огней. Мигание или непрерывное горение говорят о наличии поломки или необходимости установки нового предохранителя.
Дальний свет		Информирует о включении дальнего света.
Габаритные огни		Габаритные фары включены.
Противотуманные фары		Сообщают о включении противотуманных фар
Низкий уровень жидкости в омывателе		Указывает на необходимость добавления жидкости в бачок омывателя
Низкое давление масла в двигателе		Требуется долить масло или проверить герметичность коммуникаций и картера.
Текущее положение ручки АКПП		Отображает расположение ручки селектора КПП.
Положение ручки МКПП		Отображает рекомендуемую для включения передачу в данном скоростном режиме, чтобы добиться максимально возможной экономии топлива.
Зарядка аккумулятора		Свидетельствует о разряде аккумулятора, необходимости его заменить или зарядить. Иногда могут быть неисправности генератора.
Незакрытая дверь		Загорается в случае открытых или не до конца закрытых дверях.
Иммобилайзер		Загорается в момент включения ключа с передатчиком.
Заканчивается топливо в баке		Требуется выполнить дозаправку.
Двигатель неисправен		Требуется посетить дилерский сервис для диагностики двигателя.
Термодатчик охлаждающей жидкости		Загорается в случае достижения жидкостью +120 0 С.
Система устойчивости ESC		Включается при проскальзывании колес, информирует о снижении сцепления колес с дорожным покрытием. Позволяет водителю осуществлять безопасное управление автомобилем.
Отключение ESC		Загорается в случае принудительного выключения ESC.
Обледенение дорожного покрытия			Загорается синий значок на панели приборов автомобиля «Киа Рио», свидетельствующий о возможном появлении наледи на дорожном покрытии.

«Снежинка» на «Киа Рио»

Значок «Снежинка» предназначен для предупреждения водителя о снижении температуры и возможном появлении на дорожном покрытии наледи. Он включается только в интервале от -5 0 С до +4 0 С, который выбран не случайно: именно при таких температурах дорожное покрытие становится опасным, скользким.

В случае приближения к нижнему порогу интервала визуальная индикация сопровождается звуковым сигналом. При значениях ниже -5 0 С светодиод гаснет, звуковые сигналы не воспроизводятся.

Присутствует на всех типах панелей.

Виды приборных панелей на Киа Рио

При помощи приборки поступает информация о том, с какой скоростью едет водитель, какие потребители напряжения включены (частично), остаток топлива в баке. Приборная панель всегда считалась основной деталью в салоне современного автомобиля.

На панели находятся как самые главные элементы (тахометр, спидометр, данные температуры жидкости в контуре охлаждения двигателя и топливного уровня), так и масса второстепенных устройств и датчиков, символов.

В машинах Киа Рио используют два вида проверочных щитков:

• стандартный щиток. Устанавливается в базовых комплектациях;
• премиальный или «Supervision». Производится для версий «Престиж» и «Премиум».

Стандартные не отличаются от обычных панелей. В них находится классический набор средств фиксации процессов и передачи информации.

Премиальная панель наделена усиленными характеристиками. Предоставляет расширенные по функционалу и новые возможности. Имеет информативный, небольшой по размеру экран. Располагается он в более удобном месте, нежели в стандартной панели. Обозначения на дисплее точнее и читабельнее.

Supervision — русифицирована, в то время как в стандартной версии, сведения подаются в англоязычной форме. Владельцу будет легко разобраться в показаниях и параметрах панели.

По внешнему виду премиальная версия выполнена в более спортивном стиле. Позволяет улучшить модный образ интерьера салона. Такая панель устанавливается на Киа Рио 3 и на рестайлинговые модели.

Ее устройство не рассчитано на использование добавочных механических узлов. Разработчики утверждают, что это будет мешать отслеживать основную информацию.

Главной особенностью панели Supervision стала ее подсветка. Теперь водитель может отрегулировать цвет и яркость устройства. Можно подобрать оптимальный оттенок света в зависимости от времени суток. Также не ослепляет глаза ярким светом. Это удобно для тех, кто часто передвигается поздно вечером и ночью. В стандартной версии цифры и обозначения могут сливаться.

Цвет пиктограмм щитка Kia Rio 3

Подсветка пиктограмм служит для привлечения внимания водителя, при этом разработчики решили использовать три цвета – красный, желтый и зеленый. Красным цветом на панели приборов Kia Rio 3 обозначаются ошибки, требующие безотлагательного вмешательства. С помощью этого цвета водителю передается информация о необходимости долива основных жидкостей (антифриза, масла и тормозной жидкости). Красным будет светиться и флажок «H», предупреждающий о риске перегрева силовой установки.

Желтый цвет служит для предупреждения о необходимости ремонтных работ, диагностики авто, а также выполнении определенных настроек. На панели Киа Рио 2016 есть значок иммобилайзера (в норме загорается при включенном зажигании и гаснет после запуска), он как раз выполнен в желтом цвете.
Зеленый цвет направляет внимание водителя на конкретный рабочий узел, или просто свидетельствует о состоянии включения какого-либо устройства.

Цвет значков и его значение

Задача приборной панели показывать состояние систем транспортного средства и оповещать о неисправностях. Рассмотрим, какое значение имеют мгновенно загорающиеся лампочки и индикаторы. Их цвет играет важнейшую роль:

• красный – пользоваться машиной опасно;
• желтый цвет – нужно обратить внимание;
• зеленый – информирует (ближний свет фар, габариты);
• синий – включен дальний свет.

После начала работы мотора любые индикаторы должны гаснуть. Если они горят непрерывно, значит, появилась неисправность. Исключение составляют включенные противотуманные фары и другие устройства.

Панель приборов Supervision для Kia Rio 2015-16

Как известно, многие бренды проводят рестайлинги своих моделей. Не отстаёт и корейский концерн Киа.

Большая часть изменений произошла с другими частями Рио, «колодцев» приборной панели же коснулись не многие. Кардинальных вообще нет. Пожалуй, стоит отметить лишь ЖК-дисплей — теперь полностью круглый. Немного видоизменен и метод подсветки.

Значки на панели Киа Рио 3

Щиток приборов Kia Rio 3 оснащен всеми необходимыми значками, позволяющими контролировать состояние авто. При запуске мотора все значки должны загораться и сразу же гаснуть.Исключение составляют информационные датчики, среди которых поворотники, аварийка, фары и т.д. На примере панели приборов Киа Рио 3 2012 можно рассмотреть основные значки корейского автомобиля:

• надпись ECO – включен режим экономии бензина;
•
  Пристегнутый человек и круг перед ним – загорается на 6 с при пуске (при постоянном горении говорит о неисправности подушек безопасности, их отсутствии);
•
   Надпись ABS в круге – антиблокировочная система авто (загорается на 3 с при пуске);
•
  Восклицательный знак в круге – стояночный тормоз (горит при поднятом ручнике, постоянно светится при недостатке тормозной жидкости);
•


   Одновременное свечение двух предыдущих значков – неисправность EBD или ABS;

•
  Пристегнутый человек – предупреждение о необходимости пристегнуться;
•










  Стандартные значки указателей поворота, ближнего, дальнего света, габаритных огней и противотуманок (горят при включении);

•
  Стекло и струйка воды – недостаток жидкости в бачке омывателя;
•
  Масленка – показатель низкого давления моторного масла;
• P, N, D – положение ручки селектора на АКПП;
• цифра со стрелками «вверх-вниз» с левой стороны – сигнализирует о рекомендуемой передаче при определенной скорости (авто с МКПП);
•
   Изображение аккумулятора – низкий заряд батареи;
•
   Машина с открытыми дверьми – сигнал о незакрытых (некорректно закрытых) дверях;
•
  Машинка с ключом – иммобилайзер (загорается при включенном зажигании и гаснет после пуска);
•
  Изображение бензоколонки – недостаток топлива в баке;
•
  Двигатель – горит все время, если требуется посетить сервис для диагностики мотора;
•
  Термометр в жидкости – загорается при достижении антифризом температуры в 120 градусов;
•
  Авто с двумя изогнутыми линиями позади – загорается, когда колеса проскальзывают на дорожном покрытии;
•
  Тот же значок с надписью OFF – принудительное отключение системы устойчивости (ESC);
•
  Снежинка и линия, изображающая дорогу – сигнализирует о возможном появлении наледи.
•
  Контрольная лампа усилителя руля. Постоянно горит при неисправности в системе EPS (Электронная система рулевого управления.

Кардинальных отличий на щитках автомобилей других годов выпуска нет, поэтому приборная панель Киа Рио 2016 будет интуитивно понятна владельцам «корейцев» предыдущих лет.

Снежинка на щитке

При появлении «снежинки» на щитке Киа Рио 3 водитель получает сигнал о том, что дорожное покрытие может стать скользким из-за гололеда. Включиться сигнал на приборной панели может при температуре от -5 до +4 градусов по Цельсию.

При приближении температуры окружающего воздуха к нижней границе добавляется звуковой сигнал. Если мороз крепче, индикатор гаснет. Данный значок есть на всех панелях, в том числе у автомобиля Киа Рио 3 2015 года выпуска.

Снятие и установка

Демонтаж панели приборов Киа Рио 3 осуществляется при помощи отвертки с крестообразным шлицем. Порядок действий:

• Скидывается провод с минуса АКБ.
• Демонтируется рулевое колесо. Колонка опускается вниз до предела.

• Отсоединяется верхняя часть кожуха (наличие фиксаторов предполагает применение усилия).

• Козырек с облицовкой приборов также отсоединяется от щитка и отводится в сторону.

• К клавише Trip подведена колодка с проводами, ее нужно извлечь из гнезда (выключатель можно заменить).

• Козырек окончательно снимается.

• Приборная панель Kia Rio 3 прикручена 4-мя винтами. После их выкручивания панель отводится на длину жгутов с проводкой.

• Колодки отсоединяются, приборка убирается. Вместо нее в обратном порядке монтируется новая.

• Если во время снятия были повреждены пластиковые фиксаторы, их следует заменить.

Отличия Supervision от обычной панели

В богатых комплектациях автомобилей производитель ввел ряд технологических особенностей, которые выгодно их выделяют на фоне стандартных конфигураций.

Премиумная панель Kia Rio от стандартной отличается рядом особенностей:

Приборная панель «Киа Рио 3» и на рестайлинговых моделях выполнена в спортивном стиле. Компоновка «колодцев» сделана более глубокой. На тахометре есть красный флажок с обозначением «Н», который загорается только в случае опасности перегрева двигателя.

На панели приборов автомобиля «Киа Рио 3» используются значки, практически не отличающиеся от стандартных общепринятых.

Щиток «Киа Рио» выполнен грамотно, все датчики расположены так, чтобы водителю было удобно контролировать системы автомобиля и не отвлекаться от дорожной ситуации.

Используются крупные хорошо различимые значки, равномерная подсветка не ослепляет и не мешает обзору в темное время суток. Регуляторы находятся в удобных местах, настраивать необходимые параметры можно без проблем.

Значки на приборке Киа Рио могут незначительно отличаться в зависимости от комплектации автомобиля и его года выпуска. Самой распространенной версией в России выступает машина 2013 г. в. в стандартной сборке.

Автомобили, поставляемые после рестайлинга 2018 года, имеющие новый кузов, не смогли обрести популярность ввиду высокой стоимости. Некоторые из обозначений будет приведены на примере модели X Лайн в кузове седан.

Все символы, расположенные на приборке, распределяются на три цветовые группы.

1. Зеленые – указывают на штатную работу бортовика.
2. Синий – активирован дальний свет головной оптики.
3. Желтый – в версии Икс Лайн имеет предупреждающий характер. На других сборках имеют оранжевый оттенок.
4. Красный – знаки сигнализируют серьезные проблемы бортовика автомобиля. дальнейшее движение до устранения поломки запрещено.
