Задний ступичный подшипник на Kia Rio – неисправности и замена своими руками

Периодичность замены и технический регламент

Специалисты рекомендуют заменять задний ступичный подшипник каждые 60 – 80 тысяч км пробега.

Но, по факту деталь изнашивается намного раньше. На выход из строя ступичного подшипника влияют плохое дорожное покрытие и агрессивная езда водителя.

Особенности эксплуатации

При эксплуатации авто подшипники ступицы Киа Рио подвержены немалым нагрузкам, среди которых:

• температурные перепады;
• атмосферные воздействия;
• ударные нагрузки;
• рывки от рулевого управления, тормозов или привода.

Вращение колеса должно происходить с самым небольшим трением, издавая допустимый шум. В противном случае потребуется срочная замена ступичного подшипника.

Инструкция по снятию подшипника ступицы у Киа Рио

Процедуру проводят на СТО. Но многие водители делают это своими руками. Замену подшипника на передней ступице Киа Рио проводят тремя методами:

1. Используют съемник. Кулак с запрессованным шарикоподшипником не демонтируют. В этом случае не нарушается сход-развал. Плохо, что к подшипнику трудно подобраться.
2. Кулак демонтируют, деталь меняют на верстаке. Используют съемник и тиски. Плюс способа – удобно работать. Минус – нарушается развал колес.
3. Стойку снимают полностью, узел меняют в тисках. Трудоемкий демонтаж – недостаток метода, а преимущество — качество работы.

Инструмент: набор ключей, трещотка, молоток. Без специального съемника ступичных подшипников и головки на 27 не обойтись. Вместо головки подойдет оправка. Крестообразная отвертка, динамометрический ключ также потребуются в работе. На верстаке нужны тиски. Запасают машинное масло, жидкость ВД-40, ветошь.

Второй способ замены шарикоподшипника ступицы практикуют чаще. Работы ведут по порядку:

1. Машину фиксируют в неподвижном состоянии («ручник», упоры под колеса).
2. Отпускают крепежи колеса, диски снимают, нажимают на тормозную педаль (нужен помощник), откручивают гайку ступицы.
3. Отжимают и откручивают от кулака суппорт – крепежи находятся сзади. Освобожденный элемент подвязывают, иначе он будет мешать работе.
4. Демонтируют тормозной диск.
5. Делают две метки. Первой – отмечают дислокацию регулировочного болта по отношению к стойке. Вторая метка покажет, как кулак должен располагаться по отношению к стойке. Потом при сборке нужно совместить метки.
6. Выкручивают крепления кулака, отсоединяют его от стойки и нижней шаровой опоры. Для этого нужно открутить еще два болта.
7. Демонтируют ступицу с шарикоподшипника, используя для этого наставку, подходящую по размеру. Потом отсоединяют стопорное кольцо.

Теперь работу продолжают на верстаке.

Устройство и местоположение подшипника у разных поколений Киа Рио

Шарикоподшипник изготавливают по сложной технологии. Он состоит из наружного и внутреннего колец. Между ними – тела качения – шарики. Удерживает их на одинаковом расстоянии друг от друга сепаратор. На корпусах колец, по всему диаметру проходят канавки. По ним катятся ролики/шарики.

Подшипники – не ремонтируемый механизм. В случае поломки, его заменяют.

В корейских машинах Киа после 2012 года выпуска, шарикоподшипники запрессовываются в поворотном кулаке.

Когда механизм разбирают, чтобы заменить отслужившую запасную часть, нарушается сход-развал колес.

В 1-м поколении установлены не одна вращающаяся деталь, а два радиально-упорных роликовых элемента в распорке. Такая конструкция не может обойтись без втулки между ними.

Симптомы поломки и проверка ступичного подшипника

Есть общие знаки, указывающие на задний или передний ступичный подшипник Киа Рио 3.

1. Первый признак — характерный звук — хруст, скрежет или стук в области круга. Этот звук слышен как внутри машины, так и снаружи, когда проезжает машина с такой неисправностью.
2. Вибрация передается как рулевое колесо. Симптом довольно неприятный, поэтому замена заднего или переднего ступичного механизма Киа Рио 3 (в зависимости от того, что неисправно) вернет былой комфорт.
3. Если автомобиль постоянно движется вбок, это также может указывать на проблему со ступицей. Основная проблема в том, что колесо постоянно заклинивает, поэтому движение не прямое. В этом случае необходимо срочно поменять деталь.

Все это симптомы, указывающие на неисправность. Причина проблемы весьма вероятна.

Достаточно поднять машину домкратом, подставить под нее опоры, повернуть колесо в вертикальной плоскости или попытаться повернуть его. Он должен вращаться плавно (без рывков), без посторонних шумов, визга, отдачи не должно быть.

Подводим итог

При замене такого важного элемента, как ступичный подшипник, рекомендуем проявлять аккуратность и внимание. Особенно это касается правильной посадки его внутри кулака. Также запрессовка ступицы непосредственно в сам подшипник должна быть исполнена точно.

Причина обращения, сильный гул с правой стороны. При диагностике было выявлено, что передний и задний ступичные подшипники с правой стороны, имеют большой люфт. Кроме этого было замечено, что пыльник правого наружного ШРУСа порван.

Передняя ступичная деталь

Подвеска Kia Rio 2 поколения способна решать многочисленные проблемы, среди которых обеспечение управляемости автомобиля. Элементы Рио два обладают конусной формой и устанавливаются на переднюю ось гайкой упорного действия. Для предотвращения люфта прижим ролика регулируется натяжением гайки.

На переднем колесе 2 поколения Рио деталь нуждается в постоянном осмотре. Бывает, что высокие температуры приводят к вытеканию смазочных материалов из автомобиля. Это происходит при систематических контактах с жидкостями, что провоцирует попадание пыли и песка в корпус ступицы, ускоряя износ подшипников.

Установка нового ступичного подшипника

Момент, когда удаляют отработанную комплектующую и устанавливают другую – очень ответственный. Важно не деформировать детали. Последовательность работы:

1. Съемник фиксируют тисками, выпрессовывают старую деталь.
2. Место дислокации нового шарикоподшипника в поворотном кулаке очищают от грязи, смазывают.
3. Запрессовывают новую деталь. Делают одним из двух методов: безударным, используя съемник, либо ударным, применяя оправку.

Когда деталь запрессована, всю работу проделывают в обратном порядке. Замена ступичного подшипника Киа Рио 2 проходит по такому же алгоритму.

Как проверить задний ступичный подшипник на Киа Рио

Проверить исправность заднего ступичного подшипника можно только визуально. Но, понять, что деталь неисправна можно по следующим признакам:

• хруст и глухой стук в районе заднего колеса;
• гул в оси при подруливании автомобиля;
• постоянный шум при движении машины.

Были выполнены работы:

• Демонтаж и монтаж переднего правого кулака
• Выпрессовка старого и запрессовка нового подшипника передней ступицы
• Замена пыльника наружного ШРУСа приводного вала с правой стороны
• Замена заднего ступичного подшипника в сборе со ступицей

Что купить и сколько стоит задняя ступица

Если кто-то пользуется интернет-магазинами, может удивиться огромному количеству предложений. Почему-то ступица очень популярна у «производителей» аналогов, хотя слабым местом она не является.

Как всегда встает вопрос : аналог или оригинал? Выбор на первый взгляд огромный. Кого только нет: Корея, Германия, Италия, Япония — весь мир собрался. Почти все это по факту Китай. Писать на упаковке сегодня можно что угодно. Далее будет один из таких «Германских» брендов.

Если Китай, то барахло? Не обязательно, но основная ценность на российском рынке запчастей — низкая цена, что можно перевести как низкое качество.

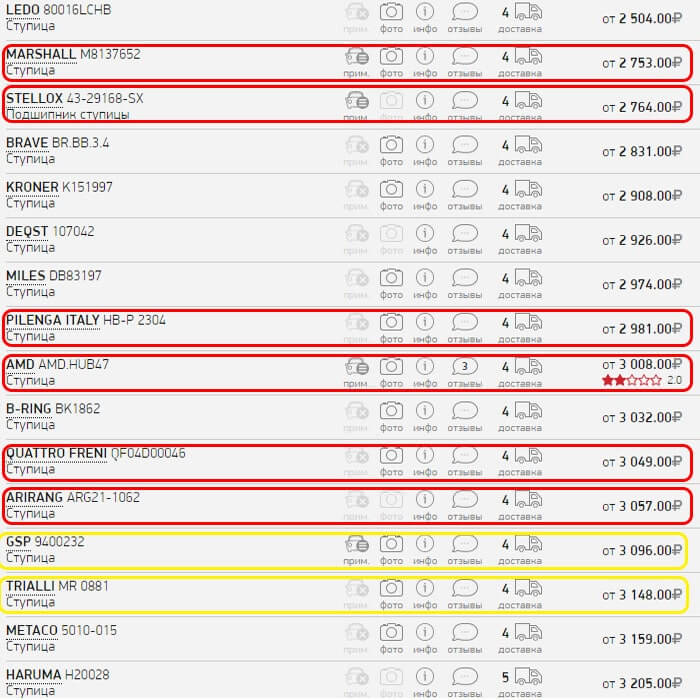

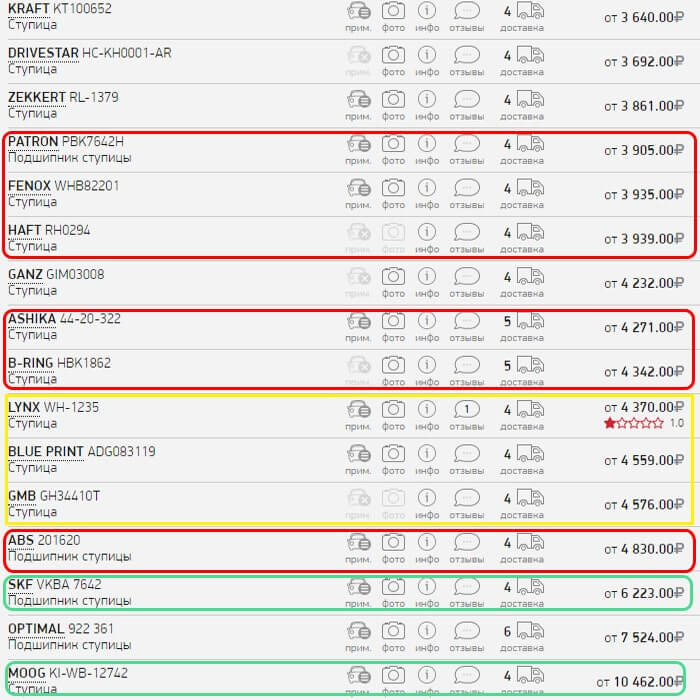

Ниже цветными рамками размечено качество брендов. Красная — покупать нельзя, зеленая — можно, желтая — пойдет. Под списками дополнительно разобраны три фирмы не попавшие в списки.

Задняя ступица компании ILJIN (Корея), артикул : IJ113043 . Очень часто продукция именно данной компании является оригиналом для Hyundai-Kia и пожалуй имеет лучшее соотношение цены и качества.

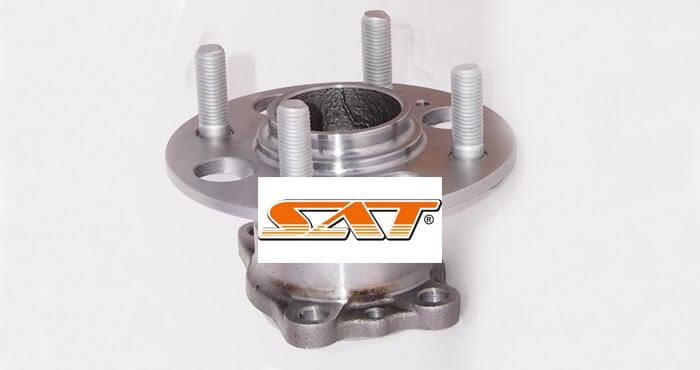

Фирма SAT артикул : ST527500U000 обычно одна из самых дешевых, это выброшенные деньги, больше добавить нечего.

Следующий шедевр компания FEBEST артикул : 1282-SBR , на упаковке записка от маркетологов : «Настоящее качество». По факту одна из худших, ресурс всего несколько тыс.км.

Самостоятельная замена

Независимо от поколения автомобиля, поменять детали самостоятельно несложно. Последовательность действий для всех Киа Рио абсолютно одинаковая. Потребуются здоровые руки и необходимый инвентарь:

• набор инструментов;
• подходящие опоры, домкрат;
• съёмники шарниров;
• ударник;
• комплект отвёрток;
• вороток.

Помимо этого, потребуются минимальное представление об устройстве автомобиля, а также понимание важности предстоящей работы. Покупая запчасти на 2 и последующие поколения Рио, воспользуйтесь VIN-кодом.

Меняем ступичный подшипник Киа Рио 3

Замена проводится в несколько этапов: с демонтажем поворотного кулака, извлечением (выпрессовкой) старой и монтажом (запрессовкой) новой детали.

Снятие поворотного кулака

Извлечение поврежденного подшипника ступицы передней на Киа Рио 3 предполагает демонтаж поворотного кулака.

Меняем ступичный подшипник Киа Рио 3

Алгоритм действий при замене подшипника передней ступицы Киа Рио 3:

1. Стопорное кольцо, фиксирующее ступичный Kia Rio, поддевается отверткой и снимается.
2. Выпрессовка ступицы производится съемным устройством. Допускается вариант извлечения ступицы оправкой.
3. Съемником из поворотного кулака извлекается ступичный подшипник. Допускается вариант выбивания, нужен лишь молоток и оправка (деталь все равно нельзя использовать в дальнейшем).
4. Новый ступичный подшипник (артикул – 5172002000), смазывается внутренняя поверхность посадочного гнезда на кулаке и наружная на ступице.

Аналогичные действия выполняются на другой стороне авто.

Завершение ремонта

Финальный этап замены переднего ступичного подшипника Киа Рио 3 предполагает монтаж поворотного кулака и сборку узла. Авто снимается с опор, несколько раз раскачивается. Затяжку крепления деталей подвески производят уже на стоящем на земле автомобиле.

При демонтаже механизма торможения нужно вновь выставить зазоры. Для этого следует пару-тройку раз нажать на педаль тормоза.

Демонтаж поворотного кулака Киа Рио 3 предполагает, что после ремонтных работ на автомобиле будут правильно отрегулированы углы установки колес. Выполнить регулировку лучше в мастерской, оснащенной соответствующим оборудованием.

Как продлить срок службы подшипника ступицы

На стендах, лабораторных испытаниях вращающиеся детали демонстрируют 200 тыс. км эксплуатационного ресурса. На практике пробег короче.

Виной – плохие дороги. Городской автотранспорт, который ездит по выбоинам, переезжает бордюры, быстрее попадает в автосервис. Езда на высоких скоростях ускоряет износ детали. Когда заднюю ось часто блокируют «ручником», комплектующая испытывает колоссальные нагрузки.

Колесные диски большего размера, чем рекомендуют производители, также провоцирует износ детали.

Важна работа суппортов в тормозной системе. Когда они мягко останавливают вращение колеса, шарикоподшипники страдают меньше.

Чтобы продлить срок службы узла, нужно чаще диагностировать его, аккуратнее ездить, без необходимости не модернизировать автомобиль.

За что отвечает и где находится подшипник ступицы?

Колеса соединяются с двигателем через ось, получают от него вращающий момент, создают движение машины. На вал колесо крепится ступицей. Она и соединяет элементы – вал и диск колеса. Одной стороной насаживается на вал (цапфу), другой — сопрягается с колесом. Со ступицей соединяется еще один диск – тормозной. Так что она напрямую задействована и в торможении.

В этом механизме соединения ключевая составляющая – подшипник ступицы Киа Рио 3. От него зависит работа автотранспорта, безопасная езда. Если ступичный подшипник Киа Рио 3 ломается, машина теряет управляемость.

Что свидетельствует о необходимости замены элементов

Обнаруженные при вращении заедание либо люфт говорят, что ремонт откладывать нельзя, так как возможны неприятные последствия.

К ним относятся:

• возможное заклинивание колёс;
• перегрев механизма, провоцирующий поломку тормозной системы, порчу подвески;
• аварийные условия.

Поэтому не следует экономить, затягивая ремонт. Промедление усложнит ситуацию, сделав починку 2 и других поколений Рио дороже.

Подшипник ступицы Киа Рио: артикул, размеры

Ступица заднего колеса и ее подшипник представляют собой трудноразборный узел. Помимо этого подшипник отдельно в запасные части не поставляют, поэтому при выходе из строя подшипника замените узел в сборе.

Так как подшипник у нас отдельно не меняется, а меняется ступица в сборе, дело это затратное

Ни чего путёвого на нашу машину я не нашёл, за меньшие деньги. И тут случайно нашёл по каталогу ступицу корейской фирмы ILJIN. Ну думаю, приемлимая сумма для меня, можно попробовать. Начал искать отзывы о данной ступице, но ни одного поста я про неё не нашёл чтобы, кто то её ставил на рио или солярис. Вот это и смущало. Передние подшипники этой фирмы уже много кто успел опробовать на рио, очень даже хорошо отзывались по соотношению цены-качество. Тем более где то вычитал, что эта фирма до 12 года поставляла свои подшипники на конвейр Hyundai/Kia.

Решил рискнуть и заказать именно её) При заказе на экзисте, мне сказали что данная ступица к вам не подойдет, она сделана для соляриса. Тогда они ввели меня в заблуждение, про себя подумал, ведь на них все запчасти то одинаковые) Артикул для заказа данной ступицы с ABS — IJ1-13043

Пошаговая инструкция замены заднего ступичного подшипника на Kia Rio своими руками

Процесс замены заднего ступичного подшипника на Киа Рио происходит следующим образом:

1. Затормозите автомобиль стояночным тормозом, и установите противооткатные упоры («башмаки») под передние колеса.
2. Установите противооткатные упоры («башмаки») под передние колеса
3. Ослабьте затяжку гаек крепления заднего колеса, приподнимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
4. Снимите колесо на автомобиле
5. Снимаем диск тормозного механизма
6. Ключом «на 12» отворачиваем четыре болта крепления ступичного узла заднего колеса к фланцу балки задней подвески.
7. Отворачиваем четыре болта крепления ступичного узла заднего колеса
8. Снимаем ступичный узел
9. Ступичный узел заднего колеса является неразборным и меняется в сборе.
10. Устанавливаем ступичный узел заднего колеса в обратной последовательности.
