Задний ступичный подшипник на Kia Rio – неисправности и замена своими руками

Периодичность замены и технический регламент

Специалисты рекомендуют заменять задний ступичный подшипник каждые 60 – 80 тысяч км пробега.

Но, по факту деталь изнашивается намного раньше. На выход из строя ступичного подшипника влияют плохое дорожное покрытие и агрессивная езда водителя.

Установка нового ступичного подшипника

Момент, когда удаляют отработанную комплектующую и устанавливают другую – очень ответственный. Важно не деформировать детали. Последовательность работы:

1. Съемник фиксируют тисками, выпрессовывают старую деталь.
2. Место дислокации нового шарикоподшипника в поворотном кулаке очищают от грязи, смазывают.
3. Запрессовывают новую деталь. Делают одним из двух методов: безударным, используя съемник, либо ударным, применяя оправку.

Когда деталь запрессована, всю работу проделывают в обратном порядке. Замена ступичного подшипника Киа Рио 2 проходит по такому же алгоритму.

Устройство и местоположение подшипника у разных поколений Киа Рио

У машины Киа Рио второго и третьего поколений ступичный роликоподшипник запрессован в кулак. При демонтаже кулака следует обратиться в специализированный сервисный центр для проведения процедуры коррекции развала-схождения колес.

У автомобилей Рио первого поколения вместо одного роликоподшипника в кулаке, как в поздних версиях авто, имеется два подобных элемента в распорке и втулка между ними.

В случае первого поколения в ступице переднего колеса замене подлежат сразу два радиально-упорных шарикоподшипника.

За что отвечает и где находится подшипник ступицы?

Деталь передней подвески представляет собой классический подшипник качения, он обеспечивает равномерное вращение колес. Выход его из строя приводит к двум типам неприятностей:

• неприятным звукам, свисту и вою при движении;
• при определенной степени износа детали колесо может заклинить. Высокая скорость при движении в этот момент непременно приведет к аварии.

Что свидетельствует о необходимости замены элементов

Обнаруженные при вращении заедание либо люфт говорят, что ремонт откладывать нельзя, так как возможны неприятные последствия.

К ним относятся:

• возможное заклинивание колёс;
• перегрев механизма, провоцирующий поломку тормозной системы, порчу подвески;
• аварийные условия.

Поэтому не следует экономить, затягивая ремонт. Промедление усложнит ситуацию, сделав починку 2 и других поколений Рио дороже.

Необходимые инструменты

Владельцу Киа Рио для выполнения работы придется подготовить набор инструментов:

• домкрат;
• набор ключей и головок, стандартный для корейского автомобиля;
• противооткатные упоры (башмаки);
• оправка, позволяющая произвести запрессовку ступицы;
• съемник для шаровых шарниров;
• прочная отвертка с плоским шлицем;
• ударный съемник.

Операция по замене подшипника не самая простая, для выполнения демонтажа и последующего монтажа поворотного кулака, при возможности автомобиль лучше установить на подъемник.

Инструкция по снятию подшипника ступицы у Киа Рио

Процедуру проводят на СТО. Но многие водители делают это своими руками. Замену подшипника на передней ступице Киа Рио проводят тремя методами:

1. Используют съемник. Кулак с запрессованным шарикоподшипником не демонтируют. В этом случае не нарушается сход-развал. Плохо, что к подшипнику трудно подобраться.
2. Кулак демонтируют, деталь меняют на верстаке. Используют съемник и тиски. Плюс способа – удобно работать. Минус – нарушается развал колес.
3. Стойку снимают полностью, узел меняют в тисках. Трудоемкий демонтаж – недостаток метода, а преимущество — качество работы.

Инструмент: набор ключей, трещотка, молоток. Без специального съемника ступичных подшипников и головки на 27 не обойтись. Вместо головки подойдет оправка. Крестообразная отвертка, динамометрический ключ также потребуются в работе. На верстаке нужны тиски. Запасают машинное масло, жидкость ВД-40, ветошь.

Второй способ замены шарикоподшипника ступицы практикуют чаще. Работы ведут по порядку:

1. Машину фиксируют в неподвижном состоянии («ручник», упоры под колеса).

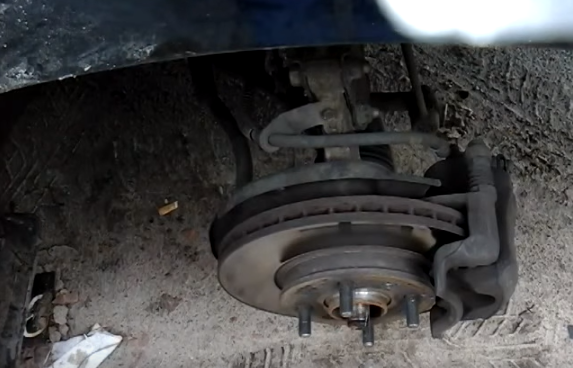

2. Отпускают крепежи колеса, диски снимают, нажимают на тормозную педаль (нужен помощник), откручивают гайку ступицы.

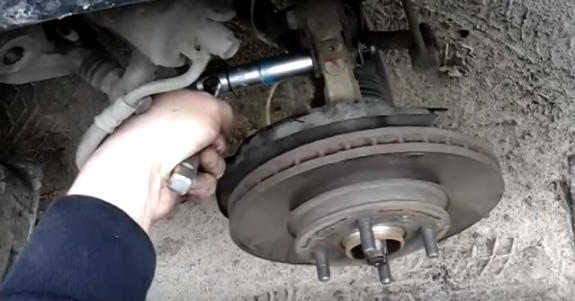

3. Отжимают и откручивают от кулака суппорт – крепежи находятся сзади. Освобожденный элемент подвязывают, иначе он будет мешать работе.

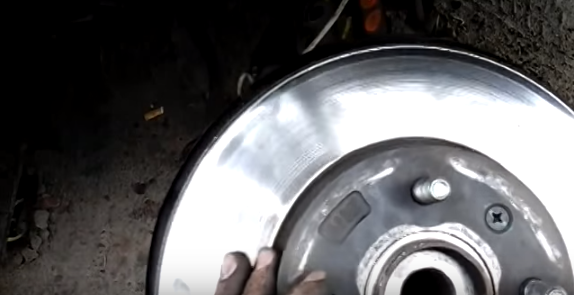

4. Демонтируют тормозной диск.
5. Делают две метки. Первой – отмечают дислокацию регулировочного болта по отношению к стойке. Вторая метка покажет, как кулак должен располагаться по отношению к стойке. Потом при сборке нужно совместить метки.
6. Выкручивают крепления кулака, отсоединяют его от стойки и нижней шаровой опоры. Для этого нужно открутить еще два болта.
7. Демонтируют ступицу с шарикоподшипника, используя для этого наставку, подходящую по размеру. Потом отсоединяют стопорное кольцо.

Теперь работу продолжают на верстаке.

Устройство и расположение ступичного подшипника у КИА Рио 1, 2 и 3 поколения

Как говорилось в начале статьи на Киа Рио 3 и 2 поколения, шарикоподшипник (6) запрессован в кулак (4,3). Если демонтировать кулак от стойки, тогда вероятнее всего потребуется сделать сход-развал колес.

Примечание: У автомобилей 1 поколения (2000-2005) стоят два конических подшипника в распорке с втулкой между ними. Принцип замены отличается, но не кардинально. У 3 и 2 поколения меняется один шарикоподшипник, у 1 модельного ряда до 2005 года выпуска стоят два конических радиально-упорных подшипника.

Далее показана схема устройства подшипникового узла передней ступицы у Киа Рио 1 поколения. Её можно сравнить с ВАЗ 2101, или Нивой Шевроле. Установлены в распор два конических радиально-упорных роликоподшипника.

Ступица колеса и поворотный кулак:1 — шпилька крепления колеса, 2 — грязезащитный щиток тормозного диска, 3 — поворотный кулак, 4 — внешнее кольцо наружного подшипника, 5 — внешнее кольцо внутреннего подшипника, 6 — наружний подшипник, 7 — наружный сальник, 8 — регулировочная проставка, 9 — внутренний подшипник, 10 — ступица колеса, 11 — внутренний сальник. Инструкция подойдет для следующих моделей автомобилей

МОДЕЛЬ    Год выпуска       КОД ДВС                     Тип двигателя              ЛС       Объем двигателя

1.3	09.2000-02.2005	A3E	Бензиновый двигатель	75	1343
82	1343
1.5	A5D	95	1493
1.5 16V	98	1493
97	1493
1.6	106	1594
1.2 CVVT	11.2014	G4LA	Бензиновый двигатель	84	1248
1.25 CVVT	06.2011	88	1248
10.2011	86	1248
1.4 CVVT	06.2011	G4FA	107	1396
10.2011	109	1396
1.6	09.2011	G4FD	140	1591
1.6 CVVT	06.2012	G4FC	123	1591
1.1 CRDi	09.2011	D3FA	Дизель	75	1120
1.2 CVVT	11.2014	G4LA	Бензиновый двигатель	84	1248
1.25 CVVT	09.2011	13	86	1248
13	88	1248
1.25 LPG	13	86	1248
1.4 CRDi	D4FC	Дизель	90	1396
1.4 CVVT	G4FA	Бензиновый двигатель	109	1396
13	107	1396
1.6	09.2012	G4FD	140	1591
1.6 CVVT	06.2012	G4FC	123	1591

Самостоятельная замена

Независимо от поколения автомобиля, поменять детали самостоятельно несложно. Последовательность действий для всех Киа Рио абсолютно одинаковая. Потребуются здоровые руки и необходимый инвентарь:

• набор инструментов;
• подходящие опоры, домкрат;
• съёмники шарниров;
• ударник;
• комплект отвёрток;
• вороток.

Помимо этого, потребуются минимальное представление об устройстве автомобиля, а также понимание важности предстоящей работы. Покупая запчасти на 2 и последующие поколения Рио, воспользуйтесь VIN-кодом.

Как поменять ступичный подшипник на Киа Рио?

Одновременная замена обоих подшипников не требуется, можно поменять только тот, который вышел из строя. Она производится в следующем порядке:

• под задние колеса устанавливаются башмаки;

• слегка ослабить гайки на колесе, в котором производится замена;
• после ослабления гаек передок машины вывешивается на домкрате;
• до конца снимаются гайки и декоративный колпак;

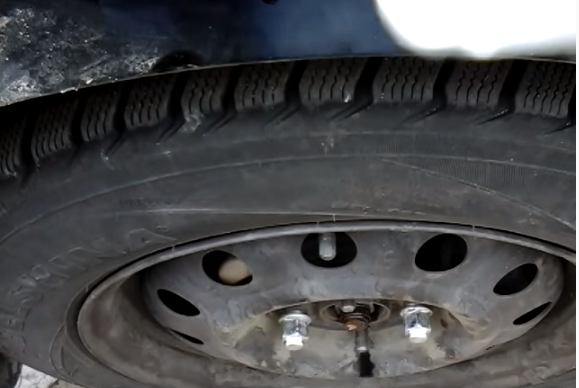

• зафиксируйте колесо, для этого навинтите две гайки на шпильки;
• снять машину с домкрата, заново поставить ее на твердую поверхность всеми колесами;
• используя бородок, разблокировать гайку, удерживающую ступицу;
• гайки ступицы и крепежей колеса слегка ослабить;
• автомобиль приподнять на домкрат или на опоры, после этого можно окончательно открутить ступичную гайку и осторожно снять ее с колеса положив так, чтобы случайно не потерять во время ремонта;
• после того, как ступичная гайка убрана в сторону, можно снять крепежные гайки колеса, отложить их;
• осторожно снять колесо с оси;

• шаровой палец наконечника рулевой тяги снабжен гайкой со шплинтом. Усики шплинтующего элемента потребуется сжать, действуя руками в перчатках, что позволит достать сам шплинт из пальца;
• можно открутить саму гайку, отвечающую за крепление шарового пальца к металлическому рычагу поворотного кулака;

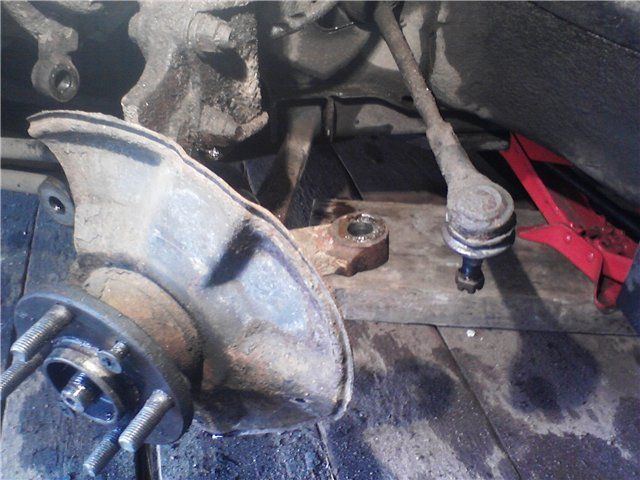

• воспользуйтесь съемником для шарниров, его нужно установить и выпрессовать шаровой палец из поворотного кулака;
• если на автомобиле установлена АБС, на переднем колесе можно будет увидеть датчик частоты вращения, передающий информацию в ЭБУ, его необходимо осторожно отсоединить от проводов и демонтировать;
• к поворотному кулаку подвески подведен тормозной шланг, его нужно демонтировать, открутив соответствующий болт, и отвести шланг немного в сторону;

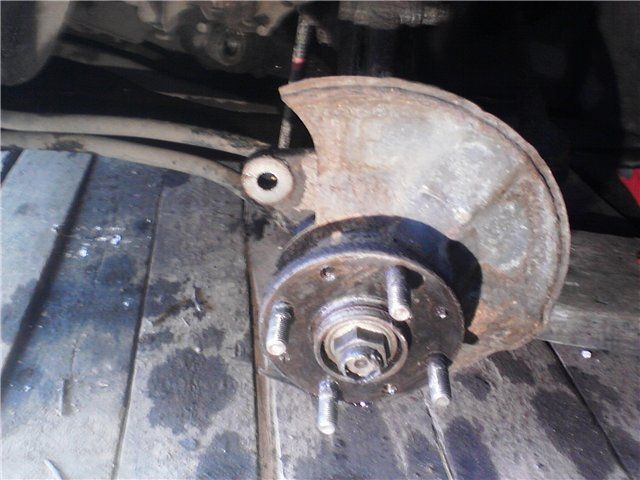

• теперь можно отсоединить рычаг подвески от кулака;
• после этого нужно перейти к тормозному механизму и открутить два болта суппорта;
• суппорт можно демонтировать, и, чтобы он не мешал в работе, подвесить его на одной из пружин подвески, соединив их обычной проволокой, параллельно нужно обратить внимание на состояние тормозного шланга, он должен быть размещен так, чтобы не перегибаться или не переламываться;
• из ступицы нужно достать хвостовик угловых скоростей, для этого потребуется отодвинуть в сторону стойку передней подвески;
• приводной вал подвесить на подходящей проволоке;
• если нужно – снять тормозной диск;

• открутить гайки крепления амортизационной стойки к кулаку, снимите болты;

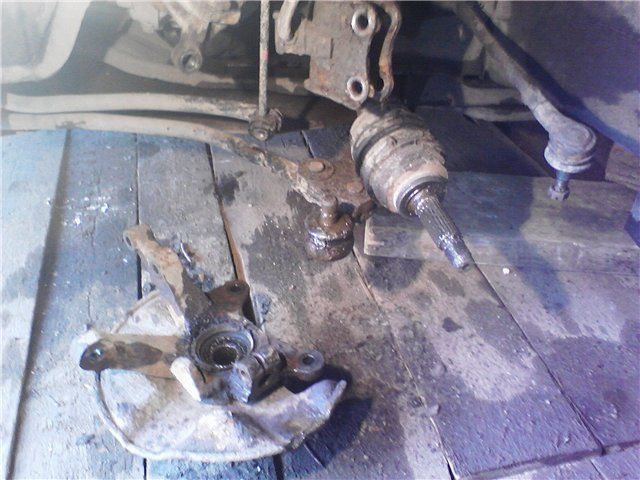

• демонтировать поворотный кулак в сборе со ступицей;
• теперь можно перейти к ступице. Стопорное кольцо подшипника требуется подцепить шлицем плоской отвертки, затем демонтировать;
• ступицу необходимо выпрессовать из кулака, для этого нужно будет использовать ударный съемник. Если внутреннее кольцо распалось на две части, его наружную часть придется извлекать при помощи съемника;

• съемником же выпрессовать изношенный подшипник из кулака. Его повторное использование недопустимо;
• все элементы конструкции очистить от грязи, нанести смазку на внутреннюю поверхность гнезда поворотного кулака и на наружную поверхность ступицы;

• запрессовать ступицу;
• в обратной последовательности установить на место поворотный кулак и колесо;
• вернуть на место снятое колесо;
• автомобиль снять с подставки и установить на плоскую поверхность всеми колесами, сильно качнуть его два-три раза в разные стороны;
• затянуть все снятые гайки передней подвески;
• несколько раз выжать тормоз. Это требуется для того, чтобы созданные при сборе зазоры тормозов были ликвидированы.

На практике, в зависимости от умения мастера, работа по замене подшипника занимает 2-3 часа. После ее завершения возникает необходимость обращения в специализированную мастерскую для настройки схода-развала передних колес.

Особенности эксплуатации

При эксплуатации авто подшипники ступицы Киа Рио подвержены немалым нагрузкам, среди которых:

• температурные перепады;
• атмосферные воздействия;
• ударные нагрузки;
• рывки от рулевого управления, тормозов или привода.

Вращение колеса должно происходить с самым небольшим трением, издавая допустимый шум. В противном случае потребуется срочная замена ступичного подшипника.

Как проверить задний ступичный подшипник на Киа Рио

Проверить исправность заднего ступичного подшипника можно только визуально. Но, понять, что деталь неисправна можно по следующим признакам:

• хруст и глухой стук в районе заднего колеса;
• гул в оси при подруливании автомобиля;
• постоянный шум при движении машины.

Срок, симптомы и причины замены

Стандартный срок работы подшипника – около 100 000 километров пробега, но интенсивная эксплуатация ТС по неровным дорогам может этот срок сократить. Также неправильная установка детали с нарушением технологии легко приведет не только к ее скорому выходу из строя, но и к проблемам с передней подвеской. По мере износа подшипников ступицы из-под передних крыльев автомобиля начинает доноситься характерный гул. Именно он будет свидетельствовать о необходимости скорейшей замены деталей.

Меняем ступичный подшипник Киа Рио 3

Для замены детали на Киа Рио 3 вам потребуются:

1. набор ключей и розеток;
2. трещотка;
3. борода;
4. молоток;
5. шпиндель (можно использовать головку на «27»);
6. съемные устройства (ступица, подшипник);
7. отвертки плоские и крестовые;
8. WD-40;
9. толстый
10. чистые тряпки.

Замена осуществляется в несколько этапов: разборка поворотного кулака, снятие (запрессовка) старой и установка (запрессовка) новой детали.

Снятие поворотного кулака

Округлый кулак

Удаление поврежденного подшипника переднего колеса на Киа Рио 3 предполагает разборку поворотного кулака. Последовательность действий на автомобиле Киа Рио 3 следующая:

1. Автомобиль раскладывается на ровной поверхности, ручник натянут, упоры выставлены под задние колеса.
2. Баллон ослабляет крепления колеса.
3. Машинка поднята. Полностью откручены гайки, снят защитный колпачок.
4. Гайки снова накручиваются на две шпильки для фиксации колеса. Автомобиль опускается.
5. При помощи немного сдвигается контргайка с места (может потребоваться обработка «ведашкой»).
6. Ослаблены крепления ступицы и две гайки, удерживающие колесо.
7. Автомобиль поднимается и опирается на опоры. Окончательно откручиваются ступица и гайки колеса, колесо снимается.
8. Конец штока и крепления держателя тормозного шланга откручиваются кулаком. Последний назначается.
9. Если установлена ​​АБС, датчик скорости вращения колеса снимается.
10. Суппорт разобран, деталь закреплена на пружине (главное не перекручивать, натяжение шланга осталось на месте).
11. Хвостовик внешнего ШРУСа вытаскивается из ступицы и подвешивается на куске проволоки. Затем телескопическая опора поворачивается в сторону.
12. При необходимости снимается тормозной диск.
13. Отвернуты крепления амортизаторной стойки (нужно держать болты). Болты снимаются с сиденья.
14. Поворотный кулак снимается вместе со ступицей.
15. Следующим этапом будет замена ступичного подшипника Киа Рио 3, подробная инструкция представлена ​​ниже.

Меняем ступичный подшипник Киа Рио 3

Алгоритм действий при замене подшипника передней ступицы Киа Рио 3:

1. Стопорное кольцо, которым крепится ступица Киа Рио, снимается с помощью отвертки.
2. Хаб выталкивается с помощью съемного устройства. Допускается возможность снятия ступицы оправкой.
3. Подшипник ступицы снимается с поворотного кулака съемником. Допускается вариант выбивки, нужны только молоток и патрон (деталь в дальнейшем использовать нельзя).
4. Новый ступичный подшипник (арт. — 5172002000), внутренняя поверхность посадочного места на поворотном кулаке и внешняя поверхность на ступице смазаны
5. Деталь нажата. Приложенное усилие необходимо приложить к внешнему кольцу новой детали, иначе оно будет повреждено.
6. Хаб также доведен до предела. Внутреннее кольцо подшипника должно соприкасаться со шпинделем. Если вы прижмете шпиндель к внешнему кольцу (или поворотному кулаку), подшипник может быть поврежден.
7. Кулак установлен назад.

Аналогичные действия производятся и с другой стороны автомобиля.

Завершение ремонта

Завершающий этап замены подшипника ступицы переднего Киа Рио 3 предполагает установку поворотного кулака и сборку в сборе. Автомобиль снимается с опор, несколько раз раскачивается. Крепление деталей подвески затягивается, когда автомобиль уже стоит на земле.

При разборке тормозного механизма необходимо заново установить расстояния. Для этого пару раз нажмите на педаль тормоза.

Разборка поворотного кулака Киа Рио 3 предполагает, что после ремонтных работ на автомобиле углы установки колес отрегулированы должным образом. Наладку лучше всего проводить в мастерской, оснащенной соответствующим оборудованием.

Подшипник передней ступицы Киа Рио 2, 3 поколения — цена, производители, артикулы

При выборе запчастей особое внимание уделяйте производителю.

Собрав отзывы владельцев авто, которые уже выполняли замену, была составлена таблица рекомендуемых производителей с ценами, артикулами, комплектацией.

Артикул переднего ступичного подшипника KIA RIO 3 и 2: 51718-29100

Размеры подшипника передней ступицы Kia Rio II, III

Характеристика                     Ед. измерения Значение по ГОСТ (ТУ)

Внутренний диаметр, d	mm	38
Наружный диаметр, D	mm	70
Номинальная высота, B	mm	37
Радиус монтажных фасок, r	mm (min)	1,5
Грузоподъемность динамическая	kH	38.1
Грузоподъемность статическая	kH	34.3
Номинальные обороты	об/мин	5000
Осевой зазор	mm	0,06-0,09
Тип стали	—	ШХ-15
Тип смазки	—	С17 (Литол-24)
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	—
Момент затяжки	N*M	157-235
Шероховатость колец	Ra	0.32
Количество шариков	шт.	28
Диаметр шарика	mm	11,112
Вес	г.	600

Подшипник передней ступицы Киа Рио 2, 3 поколения — цена, производители, артикулы

При выборе запчастей особое внимание уделяйте производителю.

Собрав отзывы владельцев авто, которые уже выполняли замену, была составлена таблица рекомендуемых производителей с ценами, артикулами, комплектацией.

Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.

Ступичный подшипник относится к элементам, поддерживающим часть автомобильной опоры. Их главной функцией считается фиксация оси либо вала. Подшипник обеспечивает колесу равное вращение. Такие детали, предназначенные для передних колёс, существенно отличаются от установленных на задних ступицах.

Где находится передняя и задняя ступицы на Киа Рио. Описание, назначение

Передний ступичный шарнир расположен в передней левой (правой) стороне полуоси. Задний шарнир расположен в заднем левом (правом) блоке подвески.























Главное назначение подшипника — прочное удержание ступицы, обеспечение вращения колеса. Конструкционно передняя (задняя) ступицы состоят из:

• внешней и внутренней металлической обоймы;
• сепаратора, в котором расположены металлические шарики, ролики;
• изоляционных колец;
• специального наполнителя — смазки на графитной основе























Устройство и расположение ступичного подшипника у КИА Рио 1, 2 и 3 поколения

Как говорилось в начале статьи на Киа Рио 3 и 2 поколения, шарикоподшипник (6) запрессован в кулак (4,3). Если демонтировать кулак от стойки, тогда вероятнее всего потребуется сделать сход-развал колес.

У автомобилей 1 поколения (2000-2005) стоят два конических подшипника в распорке с втулкой между ними. Принцип замены отличается, но не кардинально. У 3 и 2 поколения меняется один шарикоподшипник, у 1 модельного ряда до 2005 года выпуска стоят два конических радиально-упорных подшипника.

Далее показана схема устройства подшипникового узла передней ступицы у Киа Рио 1 поколения. Её можно сравнить с ВАЗ 2101, или Нивой Шевроле. Установлены в распор два конических радиально-упорных роликоподшипника.

1 — шпилька крепления колеса, 2 — грязезащитный щиток тормозного диска, 3 — поворотный кулак, 4 — внешнее кольцо наружного подшипника, 5 — внешнее кольцо внутреннего подшипника, 6 — наружний подшипник, 7 — наружный сальник, 8 — регулировочная проставка, 9 — внутренний подшипник, 10 — ступица колеса, 11 — внутренний сальник.

Передняя ступичная деталь

Подвеска Kia Rio 2 поколения способна решать многочисленные проблемы, среди которых обеспечение управляемости автомобиля. Элементы Рио два обладают конусной формой и устанавливаются на переднюю ось гайкой упорного действия. Для предотвращения люфта прижим ролика регулируется натяжением гайки.

На переднем колесе 2 поколения Рио деталь нуждается в постоянном осмотре. Бывает, что высокие температуры приводят к вытеканию смазочных материалов из автомобиля. Это происходит при систематических контактах с жидкостями, что провоцирует попадание пыли и песка в корпус ступицы, ускоряя износ подшипников.

Пошаговая инструкция замены заднего ступичного подшипника на Kia Rio своими руками

Процесс замены заднего ступичного подшипника на Киа Рио происходит следующим образом:

• Затормозите автомобиль стояночным тормозом, и установите противооткатные упоры («башмаки») под передние колеса.
• Установите противооткатные упоры («башмаки») под передние колеса

• Ослабьте затяжку гаек крепления заднего колеса, приподнимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
• Снимите колесо на автомобиле
• Снимаем диск тормозного механизма

• Ключом «на 12» отворачиваем четыре болта крепления ступичного узла заднего колеса к фланцу балки задней подвески

• Отворачиваем четыре болта крепления ступичного узла заднего колеса
• Снимаем ступичный узел

• Ступичный узел заднего колеса является неразборным и меняется в сборе.

• Устанавливаем ступичный узел заднего колеса в обратной последовательности.
